všeobecne povedané,PU trubicasú inštalované na vzduchových kompresoroch na prepravu plynu. Funkčne môže tiež prepravovať vodu a iné kvapaliny, ale odolnosť PU rúr proti korózii nie je obzvlášť silná.
Dostupné vybavenie: pneumatické zariadenie, vzduchový kompresor, pneumatické náradie, vzduchové čerpadlo, vzduchový valec, rezací stroj, striekacie zariadenie, zváracie zariadenie, priemyselný robot, baliaci stroj, zariadenie na kontrolu prostredia, zvlhčovač, zariadenie na odstraňovanie prachu, ventilačný systém, striekací systém, chladiace zariadenie. Laboratórne a medicínske vybavenie: laboratórne prístroje, analyzátory, prístroje na medicinálny plyn, vzorkovače vzduchu. Vozidlá a stroje: Zariadenia na údržbu automobilov, Pneumatické závesné systémy, Automatizácia poľnohospodárskych strojov Výrobné zariadenia: Montážne linky, Dopravníkové systémy, Skúšobné zariadenia Ďalšie vybavenie: Stroje na plnenie nápojov, Zariadenia na spracovanie potravín, Nafukovače balónov, Zariadenia na pieskovanie .
PU vzduchová hadica široko používaná v automatizačných zariadeniach.
| PU (polyuretánové potrubie) | PA (nylonová trubica) | PE (polyetylénové potrubie) | Gumová trubica | Opletená vystužená hadica | Ultra flexibilná hadica | PU plochá hadica | |
| Vlastnosti: | Najčastejšie používaná vzduchová hadica, extrémne flexibilná Dobrý, hladký povrch, nízky vnútorný odpor. | Vysoká tvrdosť, dobrá tuhosť, schopnosť udržiavať tvar | Mäkký materiál, polopriehľadný, nízka cena. | Vyrobené z prírodného alebo syntetického kaučuku a vystužené pletenou vrstvou | PU alebo nylonová hadica s vonkajšou opletenou výstužnou vrstvou z polyesteru, aramidového vlákna alebo drôtu z nehrdzavejúcej ocele, ktoré ponúkajú zlepšenú odolnosť voči tlaku a mechanickú pevnosť. | Použitím špeciálnych materiálov a procesov flexibilita ďaleko prevyšuje flexibilitu bežných PU rúr | Telo potrubia je ploché a je možné paralelne integrovať viacero potrubí. |
| Výhoda | Dobrá flexibilita, odolnosť proti opotrebeniu, odolnosť proti krúteniu, ľahká, ľahko sa navíja a inštaluje | Odolnosť voči vysokému tlaku, odolnosť voči vysokej teplote (do 110 °C), vynikajúca odolnosť voči olejom a chemikáliám a ľahko sa neoxiduje | Lacná cena, dobrá odolnosť voči nízkym teplotám a odolnosť proti korózii (kyseliny, zásady). | Vynikajúca elasticita, absorbuje vibrácie a má silnú odolnosť voči poveternostným vplyvom. | Extrémne vysoká tlaková odolnosť (až niekoľkonásobne vyššia ako bežné potrubia), proti expanzii a dobrý pulzný výkon | Extrémne mäkké, s veľmi malým polomerom ohybu, odolné voči opakovanej únave z ohybu a nie je ľahké rozbiť uzly. | Priestorovo úsporné, elegantné a krásne, s jednoduchou správou viacerých zdrojov vzduchu a zabraňujúce zapleteniu. |
| Nevýhoda | Odolnosť voči vysokej teplote je priemerná (zvyčajne -10 ° C ~ + 60 ° C) a odolnosť voči olejom a chemikáliám nie je taká dobrá ako nylonové rúrky. | Slabá flexibilita, ľahko krehká pri nízkych teplotách a vyžaduje veľký priestor na ohýbanie. | Slabá odolnosť voči tlaku, nie je odolná voči vysokým teplotám, náchylná na starnutie a slabá odolnosť proti opotrebovaniu. | Mimoriadne objemné plastové rúry s vysokým odporom vnútornej steny a ľahkým starnutím postupne nahradili moderné pneumatické systémy. | Znižuje sa flexibilita, zväčšuje sa polomer ohybu a cena je drahšia. | Cena je zvyčajne vyššia a odolnosť voči tlaku môže byť o niečo nižšia ako u bežných rúr rovnakej špecifikácie. | Smer ohybu je obmedzený (môže sa ohýbať iba smerom k plochému smeru) a cena je pomerne vysoká |
| Typické aplikácie: | Najsilnejšia univerzálnosť, vhodná na pripojenie veľkej väčšiny pneumatických zariadení, najmä v situáciách vyžadujúcich častý pohyb a ohýbanie, ako sú robotické ramená a mobilné zariadenia | Pevná inštalácia, kde sa vyžaduje odolnosť voči oleju a teplote, ako sú potrubia v blízkosti obrábacích strojov, automobilovej výroby a vysokoteplotných zariadení. | Vhodné pre nízkotlakové, dočasné pripojenia plynovodov alebo pre nekritické oblasti, ako sú vodné a poľnohospodárske zavlažovanie. Menej bežne používané v pneumatických obvodoch pre hlavné obvody. | Používa sa hlavne pre ťažké zariadenia, stavebné stroje a príležitosti, ktoré vyžadujú veľkú flexibilitu a odolnosť voči vibráciám. | Používa sa vo vysokotlakových pneumatických systémoch, výstupoch vzduchových kompresorov, diaľkových potrubiach hlavného prívodu plynu a v situáciách, kde sa často vytvárajú tlakové impulzy. | Vlečná reťaz (Tank chain) vo vnútri tela robota, ktorá prechádza vysokofrekvenčným vratným pohybom, a vybavenie, ktoré vyžaduje extrémne vysokú flexibilitu. | Súhrn cesty plynu pre zariadenia s viacerými komponentmi, ako sú centralizované potrubia z pracovných staníc, ventilové ostrovčeky až po pohony. |
Polyuretánová trubica (PU) sa dodáva v štyroch farbách: modrá, priehľadná, červená a modrá. Je pre nás vhodné rozlíšiť a pripojiť pracovnú rúrku v pneumatických zariadeniach. Konkrétne to závisí od štandardných špecifikácií každej spoločnosti. Niektoré spoločnosti napríklad vyžadujú priehľadné trubice pre vákuum, modré trubice pre prívod vzduchu a oranžové trubice pre výstup vzduchu, aby rozlíšili rôzne potrubia a uľahčili rýchle riešenie problémov a umiestnenie počas údržby vzduchového okruhu.
Po prvé, vieme, že veľkosť PU vzduchovej hadice môže určiť prietok. Čím väčšia je pneumatická trubica, tým väčšia je prietoková kapacita, čo následne ovplyvňuje prevádzkovú rýchlosť vzduchového valca.

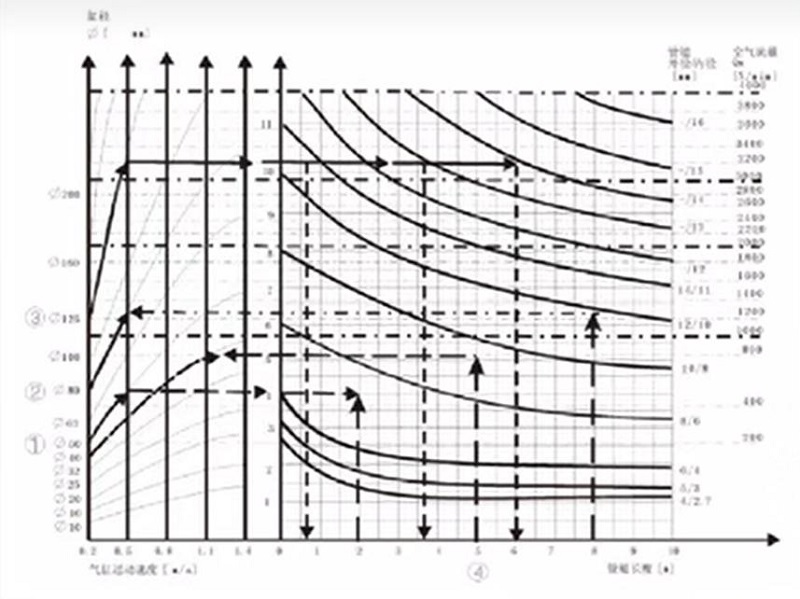

Presne povedané, pri výbere musíme do výpočtu zahrnúť parametre ako zdvih, počet chodov za minútu, priemer valca atď. Na základe relevantných skúseností sa však odporúčajú odlišné špecifikácie tlakových fliaš so zodpovedajúcimi špecifikáciami vzduchového potrubia.
| Veľkosť otvoru vzduchového valca (mm) | Veľkosť trubice (mm) |
| ɸ16 | ɸ4 |
| ɸ16 – ɸ32 | ɸ6 |
| ɸ32 – ɸ63 | ɸ8 |
| ɸ63 – ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Hlavné potrubie pre prevádzku ventilu môže zvoliť o niečo väčšie potrubia (čo nebude mať za následok žiadnu dodatočnú spotrebu vzduchu, takže nevzniknú žiadne dodatočné náklady počas prevádzky).
2. Potrubie medzi ventilom a valcom by však malo byť optimalizované podľa nasledujúcich zásad: ak je priemer potrubia príliš malý, bude sa škrtiť, čím sa obmedzí rýchlosť valca; Nadmerný priemer potrubia však môže spôsobiť stagnáciu, čím sa zvýši spotreba vzduchu a čas plnenia.
3. Je potrebné zvážiť polomer ohybu a je veľmi dôležité skontrolovať polomer ohybu pri použití vlečnej reťaze.
PU hadičky majú zvyčajne pracovný tlak približne 10 kg/cm² pri izbovej teplote, hoci sa môže líšiť v závislosti od veľkosti a modelu. Pre vysokotlakové aplikácie sú lepšou voľbou vystužené PU opletené hadičky. Je skonštruovaný s trojvrstvovým dizajnom – vonkajší PU, stredná polyesterová pletená výstuž a vnútorná PU – poskytuje zvýšenú odolnosť voči tlaku a trvanlivosť. Okrem toho je tento typ PU hadičiek vhodný na prenos vzduchu aj vody.
Princíp výberu: Trhací tlak ≥ 3 × pracovný tlak
Flexibilita PU hadičiek hrá rozhodujúcu úlohu v inštalačnom priestore a pohybe zariadenia, najmä ak sa používajú rôzne veľkosti, ako napríklad 6 mm a 8 mm PU hadičky. Menšie priemery, ako je 6 mm PU trubica, ponúkajú menší polomer ohybu, vďaka čomu sú ideálne pre kompaktné inštalácie, ako sú ovládacie panely alebo malé automatizačné systémy, kde je obmedzený priestor. Naproti tomu 8mm PU hadička poskytuje vyššiu kapacitu prietoku vzduchu a bežne sa používa v aplikáciách, ako sú pneumatické nástroje alebo väčšie stroje, kde sa vyžaduje flexibilita aj prietok. V dynamických systémoch, ako sú robotické ramená alebo baliace stroje, zaisťuje vysokokvalitná polyuretánová hadica plynulý pohyb bez zauzlenia, zvyšuje efektivitu a predlžuje životnosť. Výber správnej veľkosti priamo ovplyvňuje výkon systému a efektivitu inštalácie.
mäkšie, odolné voči ohybu, schopné rýchleho odrazu po ohnutí, menej náchylné na zablokovanie pri ohýbaní, špecializované na automatizačné systémy, smerovanie zariadení bez zaseknutia
Tvrdosť PU rúr je zvyčajne medzi 60A a 95A, v závislosti od vzorca materiálu a aplikácie. 60APU trubicaje mäkký a ľahko sa ohýba, vhodný pre scény, ktoré vyžadujú častý pohyb; PU trubica 95A je tvrdšia a vhodná pre situácie, ktoré vyžadujú vysoký tlak alebo dlhodobú fixáciu. Pri výbere je potrebné vyvážiť flexibilitu a tuhosť podľa skutočných potrieb.
①. Pomer materiálov: Pomer mäkkých a tvrdých segmentov v polyuretáne priamo ovplyvňuje tvrdosť a úpravou pomeru sa môžu zmeniť vlastnosti potrubia.
②. Prísady: Pridanie určitých plnív alebo zmäkčovadiel môže výrazne zmeniť tvrdosť, ako napríklad pridanie oxidu kremičitého, čo môže zvýšiť tuhosť.
③. Výrobný proces: Procesné parametre, ako je teplota extrúzie a rýchlosť chladenia, môžu mať tiež jemný vplyv na konečnú tvrdosť.
·Dynamické použitie: Pri častých scenároch ohýbania (ako je prívod plynu s mechanickým ramenom) sa odporúča zvoliť hadice v rozsahu od 60A do 75A, aby sa predišlo praskaniu pri únave.
·Vysokotlakové prostredie: Pri preprave vysokotlakových kvapalín sa odporúča použiť tvrdé rúry s 85A alebo viac, aby sa zabezpečila pevnosť v tlaku.
Požiadavky na odolnosť proti opotrebeniu: V situáciách, kde dochádza k ťahaniu alebo treniu na zemi, je ideálnejšia vyvážená tvrdosť okolo 80A.
①. Skontrolujte tvrdosť a identifikujte 85-95A. V lete nie je tvrdosť 98A ľahko zmäkčená pri vysokých teplotách; Tvrdosť 95A v zime, ťažko vytvrditeľná v studenej zime. Príliš mäkké sa ľahko rozhnevá; Príliš tvrdé a náchylné na praskanie
②. Stenu trubice zatlačte rovnomerne bez akýchkoľvek bublín. Ak sú pri zovretí nejaké duté alebo konkávne vlasy, považujú sa za chybné
③. Skontrolujte elasticitu. Po ohnutí o 90 stupňov sa v priebehu niekoľkých sekúnd odrazí. Ak je odraz pomalý a ostali záhyby, nemali by sa používať
④. Skontrolujte vnútorný priemer a vyberte zodpovedajúce špecifikácie podľa tlaku zariadenia. Ak vnútorný priemer nie je správny, ovplyvní to výkon
Stlačený vzduch z kompresorov má vysokú teplotu. Krátkodobé používanie je v poriadku, ale dlhodobé používanie môže spôsobiť opuch alebo prasknutie trubice. Odporúča sa používať so vzduchovými nádržami, chladičmi a vzduchovými filtrami.
V dielňach sa PU rúrky často zvíjajú, ťahajú a môžu prísť do styku s korozívnymi kvapalinami. Tieto faktory môžu poškodiť povrch trubice, urýchliť starnutie a skrátiť životnosť. Rúrky vymeňte včas alebo použite OLK vysokotlakové opletené PU rúrky.
Striekanie zahŕňa vysoké teploty, korozívne farby a ťahanie trubice pod tlakom, čo môže viesť k prasknutiu. Postupujte podľa tabuľky tlak-teplota trubice, udržujte tlak v bezpečných medziach a zvážte použitie vysokotlakového opletu OLKPU rúrky.
Normálne priame spojenia, ohyby a T-kusy môžu byť spojené
Áno, farbu pneumatickej trubice a označenie na nej je možné prispôsobiť
