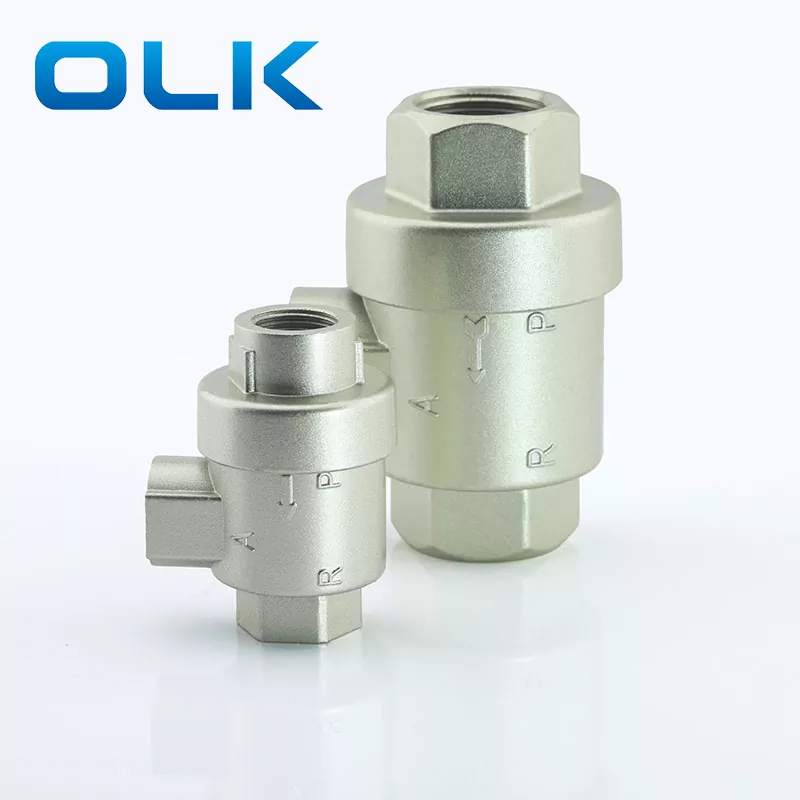

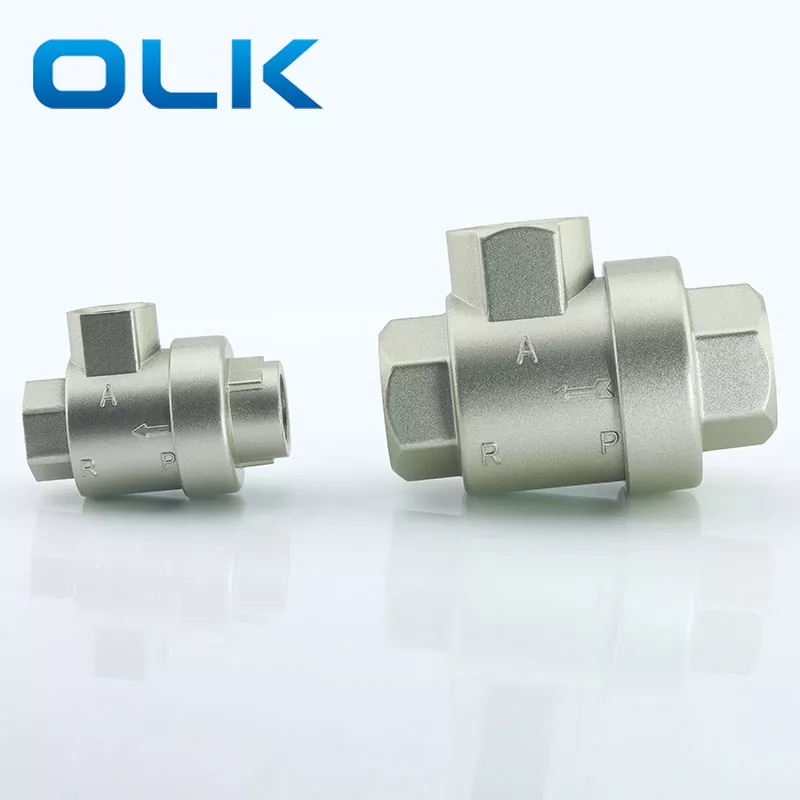

Xq rýchly výfukový ventil

Model:XQ170600

OLK je jedným z profesionálnych výrobcov a dodávateľov rýchleho výfukového plynu XQ v Číne. Naše výrobky sú certifikované CE a majú na sklade továrne, vitajte vo veľkoobchode XQ Quick Sump Valve od nás.

Odoslať dopyt

Popis produktu

OLK XQ Rýchly výfukový ventil je ventil, ktorý automaticky vyčerpáva tlakový plyn z výstupu, keď vstupný tlak klesne na určitú hodnotu. Ak je na vstupe tlak vzduchu, je otvorený jadro ventilu (jednosmerný tesniaci krúžok alebo membrána), zatvára výfukový port a výstup z výstupu. Keď je vstup vyprázdnený, výstupný tlak tlačí jadro ventilu, aby utesnil vstup, a výstupný plyn sa rýchlo vyčerpáva cez výfukový port. XQ Rýchly výfukový ventil ponúka päť možností veľkosti pripojenia: M5, G1/8, G1/4, G3/8 a G1/2.

Aplikácia a preventívne opatrenia pre rýchly výfukový ventil XQ:

XQ Rýchly výfukový ventil sa používa v situáciách, keď sa pneumatické komponenty a zariadenia musia rýchlo vyčerpať. Ak je nainštalovaný medzi valcom a smerovým ventilom, valcový výfuk sa vyčerpá priamo cez rýchly výfukový ventil XQ namiesto smerového ventilu, čo výrazne zvyšuje rýchlosť pohybu valca. Tento účinok je obzvlášť viditeľný, keď je potrubie medzi valcom a ventilom dlhé. Ak je výfukový port smerového ventilu veľký a spojovacie potrubie medzi valcom a ventilom je krátke, inštalácia rýchleho výfukového ventilu je zbytočná.

Aby sa dosiahol rýchly výfuk, musí sa rýchlo vyprázdniť tlak na vstupnom ventile rýchleho výfukového ventilu, takže sa musí nepretržite pretrhnúť priechod výfukových plynov (medzi smerovým ventilom a rýchlym výfukovým ventilom).

Pri používaní rýchleho výfukového ventilu XQ sa uistite, že valc má dostatočnú tlmiacu kapacitu.

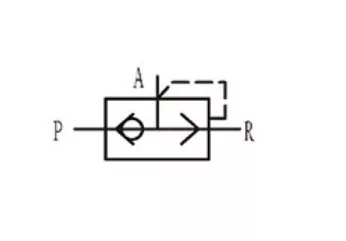

XQ Symbol rýchleho uvoľnenia ventilu

Objednávací kód:
XQ17	0600
Model: XQ Series 3/2 Way Rýchly výfukový ventil	Veľkosť portu:
	0600: G1/8
	0800: G1/4
	1000: G3/8
	1500: G1/2
	2000: G3/4
	2500: G1

XQ Všeobecné parametre rýchleho výfukového ventilu

Špecifikácia	Veľkosť prístavu	Otvor (mm)	Prietok (m³/min)	Trvanlivosť (x10⁴ cykly)	Rozsah prevádzkového tlaku (MPA)	Čas odozvy
XQ-M5	M5	4	–	≥ 200	0,12 ~ 1,0	≤ 0,03
XQ170600	G1/8	6	≥ 0,3			≤ 0,03
XQ170800	G1/4	6	≥ 0,9			≤ 0,03
XQ171000	G3/8	8	≥ 2,5			≤ 0,04
XQ171500	G1/2	15	≥ 4,5			≤ 0,05
XQ172000	G3/4
XQ172500	G1
