Náš mechanický regulačný ventil umožňuje presnú kontrolu nad prietokom tekutín, vďaka čomu je ideálnou voľbou pre aplikácie, ktoré vyžadujú presné riadenie tekutín. Ventil je vybavený mechanickým ovládaním tlačidla, ktoré ponúka spoľahlivé a ľahko použiteľné rozhranie na úpravu prietokov tekutín.
Mechanický riadiaci smerový ventil je typ ventilu, ktorý nepotrebuje elektrický signál. Ale spolieha sa na mechanickú silu na riadenie cievky. Podľa režimu prevádzkovej akcie sa dá klasifikovať do základného typu, typu priameho pôsobenia, typu valca, typu bočného valca, typu valca páky, nastaviteľného typu tyče, nastaviteľného typu valca páky a typu. Bežne sa používa v nepretržitých operáciách, vysoko automatizovaných zariadeniach a limitných akciách strojov na výrobu.
|
Symbol |
Typ ventilu |
Metóda prevádzky |
Funkcie |
Aplikácia |
OLK MECHANICKÝ MODEL |
|
|

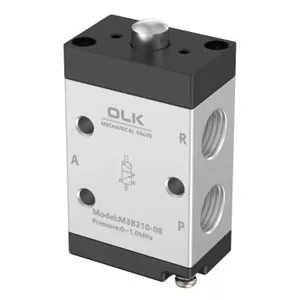

Mechanický ventil základného typu |
Resetujte jadro ventilu, keď neexistuje vonkajšia sila; Keď je tlačová tyč stlačená vonkajšou silou, tlačí prúžok kontaktuje jadro ventilu a utesňuje port R a potom stlačte jadro ventilu, aby sa P-A pripojil |
Jednoduchá prevádzka, stlačte prepínanie, uvoľnite sa na resetovanie |
Bežne sa používajú na postihnutie zariadenia, manuálne ovládanie a jednoduchý limitný spínač |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

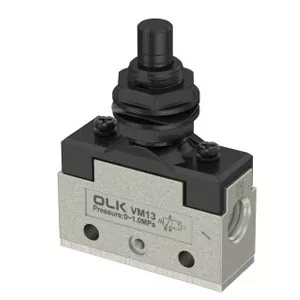

Priamy plungerový typemechanický ventil |
Priama sila na cievku |
Nemôže vydržať vysokú axiálnu silu |
· Spustené, keď obrobok padá zhora nadol.
· Vertikálny mechanizmus zdvíhania detekuje koncovú polohu. · Detekcia hornej hranice. |
VM130-01-05, VM132-M5-05 |
|
|

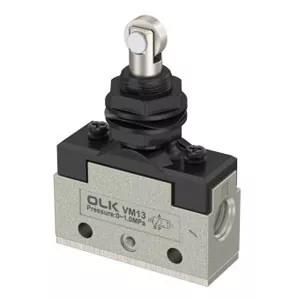

Kolieska |
V hornej časti tlačovej tyče ventilu sa pridá valec. Vytváranie dotykového kontaktu kolízneho bloku dotyk |
Ventil s valčekovým pákom s nastaviteľným uhlom spúšťača flexibilného valca a silnou prispôsobivosť |
Bežne sa používa na sprostredkovanie linky, automatického náradia, detekcie zdvihu valca a regulácie limitu. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

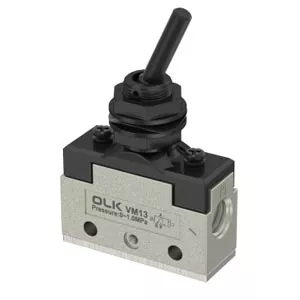

Prepínač typu páky typu ventil |
Potiahnite páčku thetoggle a doprava ručne prepnite jadro ventilu medzi dvoma pozíciami, aby ste si uvedomili zapnuté/zvrátenie |
Prepínať dizajn páky pre časté prepínanie |
Pneumatické príslušenstvo nástrojov, malé výrobné vybavenie, fáza uvedenia do prevádzky, pre ručné prepínanie akcie valca |
CM3Y-06, VM130-01-08 |
|
|
Mechanický ventil |
Použite páku na zvýšenie tlaku smeru nadol tlakovou tyčou |
Obojsmerný spúšť: Valc je umiestnený na hornej časti tela ventilu a mechanický pohyb na oboch stranách môže spustiť ventil. Vhodné pre recipročný pohyb: Obzvlášť vhodné pre lineárny stolík na posúvači a obidva konce tlačovej tyče na spustenie signálov počas recipročného pohybu. |
Cestovná limit výrobnej linky, automatická detekcia recipročného a mechanické prepojenie. |

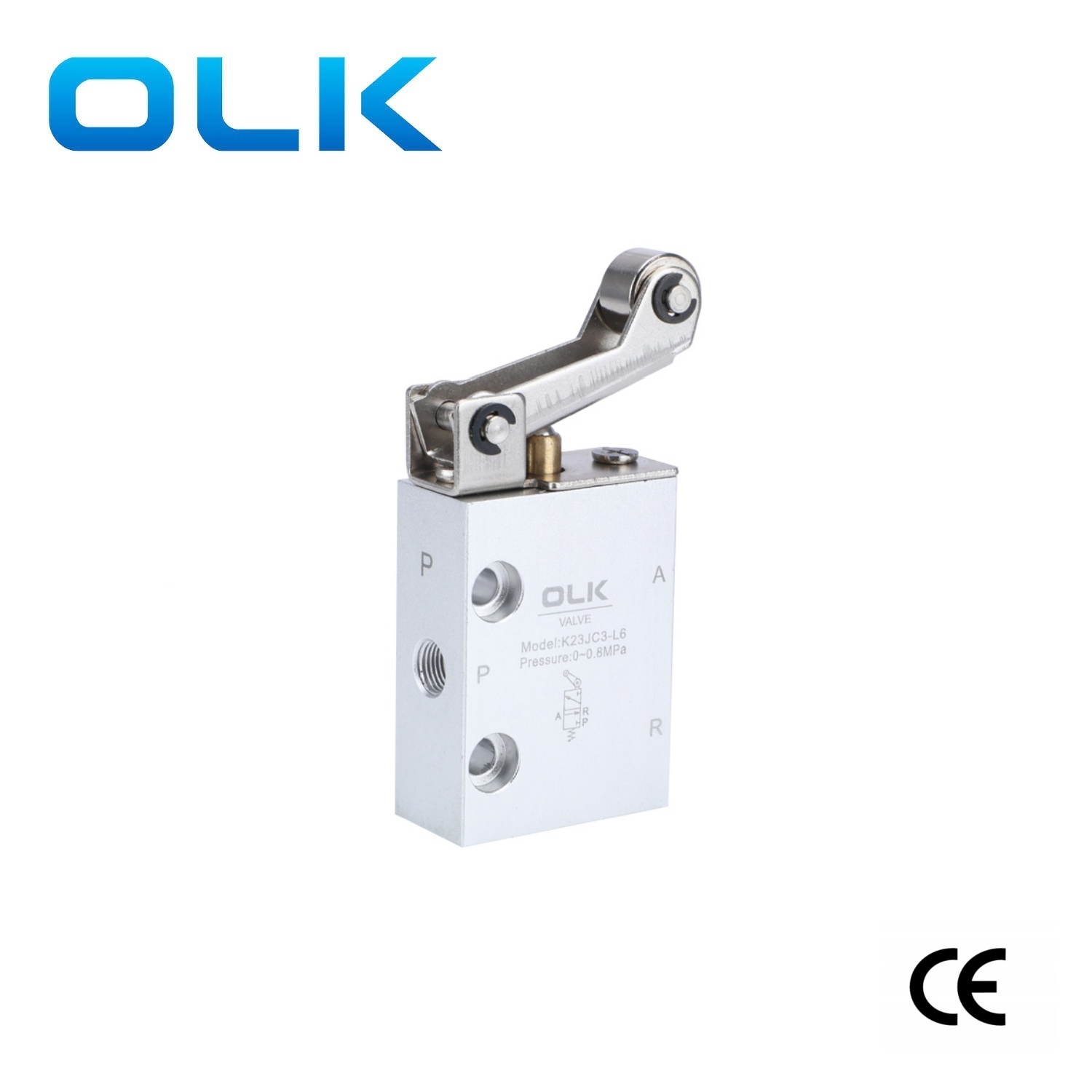

JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, S3R-M5 S3R-06, S3R-08, M3R-110-06, M3R-210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

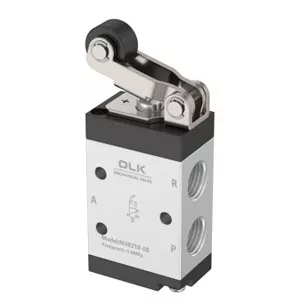

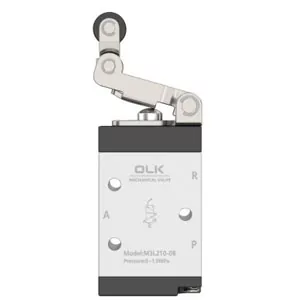

Jednosmerný mechanický ventil typu valčekovej páky |
Keď sa blok mechanického kolízie posunie dopredu, jadro ventilu sa stlačí nadol. Blok zrážky prechádza cez valček a jadro ventilu sa vracia pružinovou silou. Keď sa zrážkový blok vráti, pretože malá páka v hlave môže byť ohnutá, jadro ventilu sa pri návrate valca nepohybuje a ventil sa neznepokojuje. |
Výstupný výstupný impulzný signál ventilu sa používa na odstránenie prekážkového signálu v slučke na zjednodušenie slučky |
· Usporiadanie na obmedzenie smeru pohybu, napr. umožnenie obrobku stlačiť spúšť iba v jednom smere.
· Automatické kŕmenie, aby sa zabránilo spusteniu v prípade spätného pohybu.
· Miesta kontroly bezpečnosti na zníženie rizika misoperácie. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK je čínsky pneumatický výrobca s najširším rozsahom mechanických ventilov a veľkou zásobou na rýchle dodanie. Tím OLK s 22 rokmi technických skúseností poskytuje službu OEM/ODM. Môžeme prispôsobiť telá ventilov, ponúknuť rôzne možnosti tlačidla a pridať označovanie loga UV laserom pre vylepšenejšiu značku.
· Ak sa použije mechanický ventil, kontaktný povrch kolízneho bloku a valček má uhol sklonu 30 ° alebo 45 °. Maximálna rýchlosť kolízneho bloku sa líši pre rôzne prevádzkové mechanizmy, ktoré sa dodržiavajú.
· Čas, ktorý blok valca stlačí mechanický ventil, musí prekročiť čas prepínania mechanického ventilu, takže rýchlosť valca nemôže byť príliš rýchla; Ak je príliš rýchla, mala by sa zvýšiť dĺžka kolízneho bloku.
· Nepoužívajte mechanické ventily ako zastávky.
