3-cestný mechanický tlačidlový regulačný ventil série M3

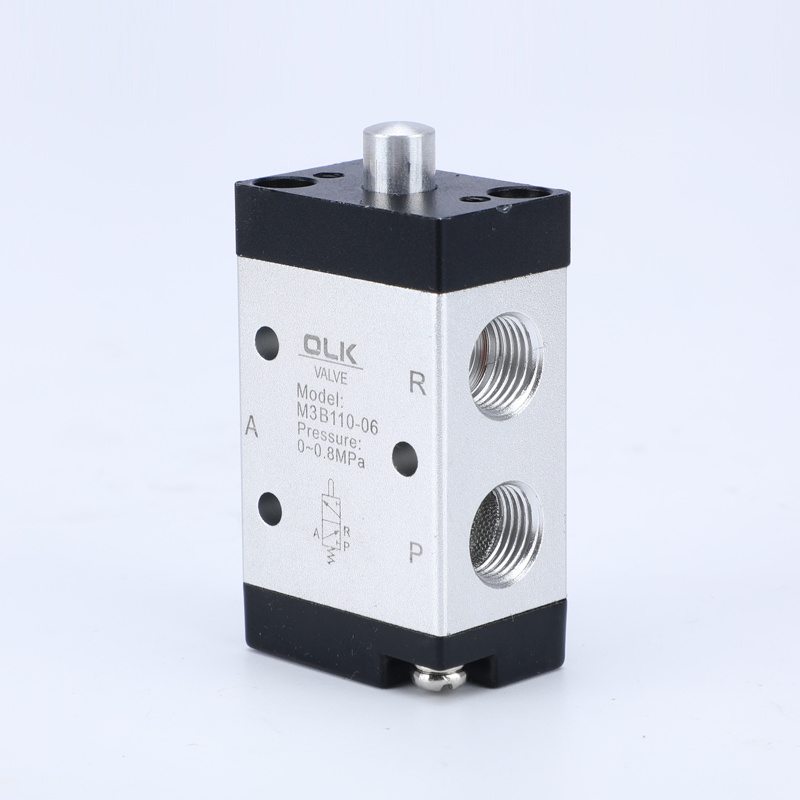

Model:M3B

Vitajte vo veľkoobchodnom alebo prispôsobenom 3-cestnom mechanickom gombíkovom regulačnom ventile série M3 z našej továrne kedykoľvek. Poskytneme vám továrenské zľavnené ceny našich produktov. OLK pneumatic sú 3-cestní výrobcovia a dodávatelia v Číne s mechanickými gombíkovými ovládacími ventilmi série M3.

Odoslať dopyt

Popis produktu

3/2 cestný mechanický ventil airtac typu ouleikai M3 série má 2 prevádzkové stavy a 3 voľby dráhy. Mechanický ventil M3 vhodný pre rôzne scenáre pneumatického ovládania. Konštrukcia piestového typu mechanického ventilu M3 nie je ovplyvnená pracovným tlakom. Sú stabilné, spoľahlivé a odolné, vhodné pre dlhodobo stabilné pracovné prostredia, ako je pneumatické ovládanie v automatizovaných výrobných linkách, ako sú montážne linky a baliace linky.

Symbol:

Objednávací kód
M3	PM	210	06	R
SÉRIA	Typ tlačidla	kód	VEĽKOSŤ PORTU	Farba gombíka
M3: Mseries 2 pozícia 3 cesta	B: Základný typ (M3B)	Jednoduché ovládanie série 110:110	100:06:G1/8	PL: RED

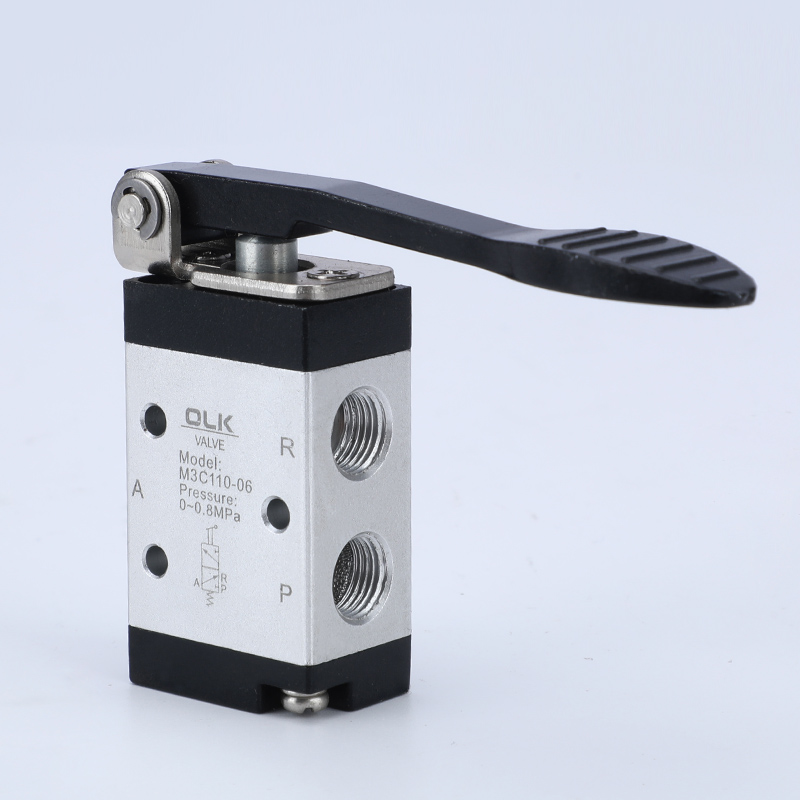

	C: Typ s dlhou rukoväťou (M3C)	Jednoduché ovládanie série 210:210	200:06:G1/8	PP/PF/PM/HS:ČERVENÁ ZELENÁ ČIERNA

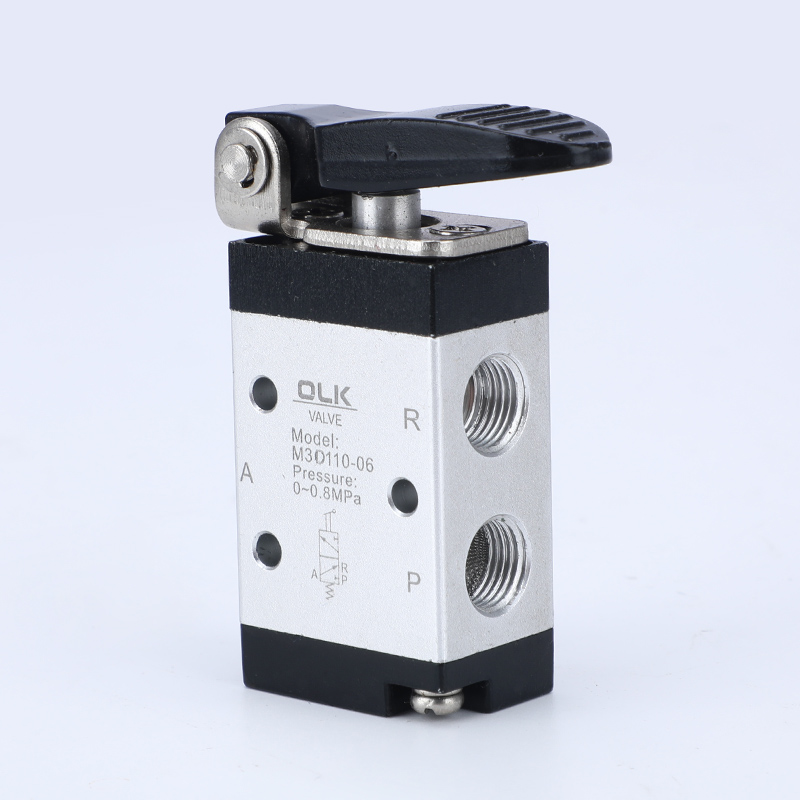

	D: Typ s krátkou rukoväťou (M3D)		200:08:G1/4

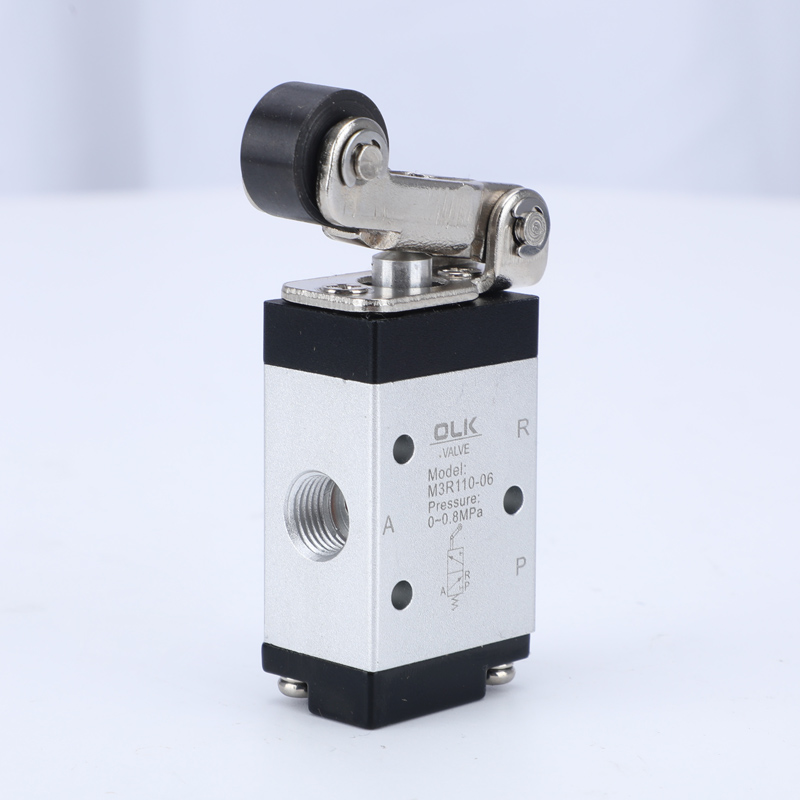

	R: Typ s valčekovou pákou (M3R)

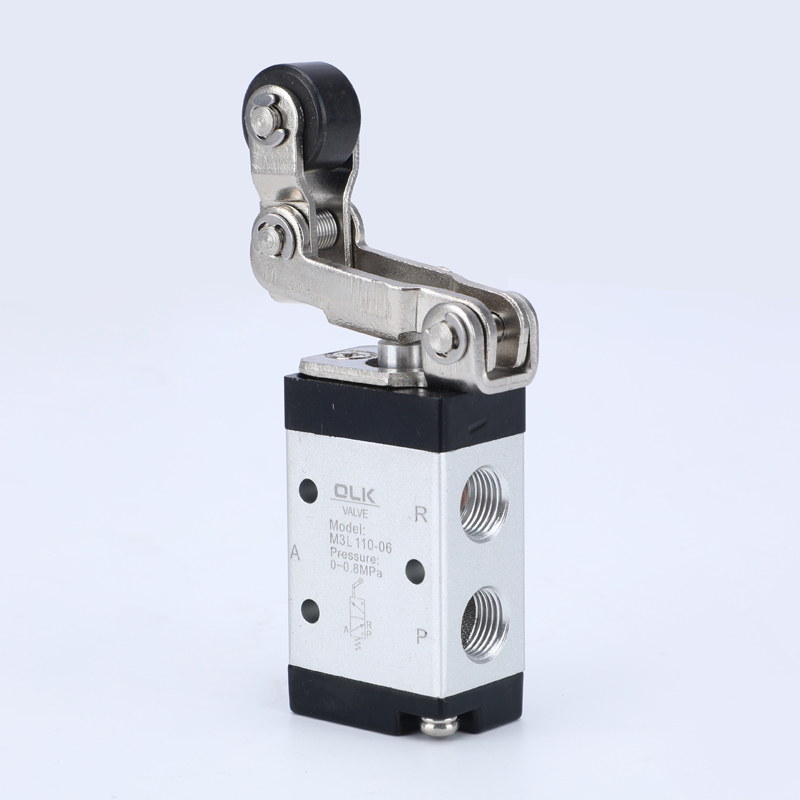

	L: Typ s jednosmernou valčekovou pákou (M3L)

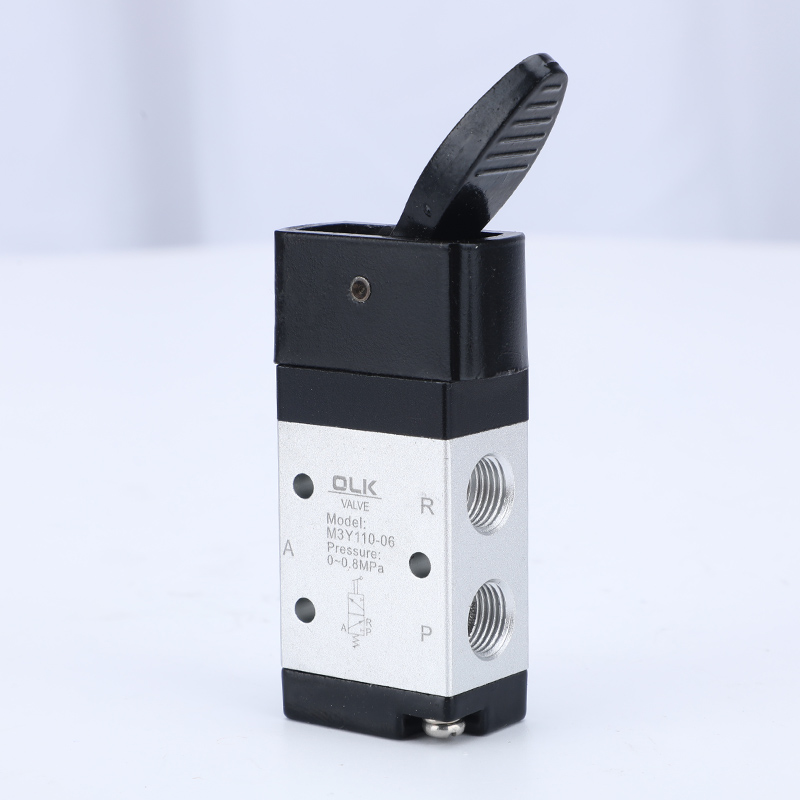

	Y: Typ vahadla (M3Y)

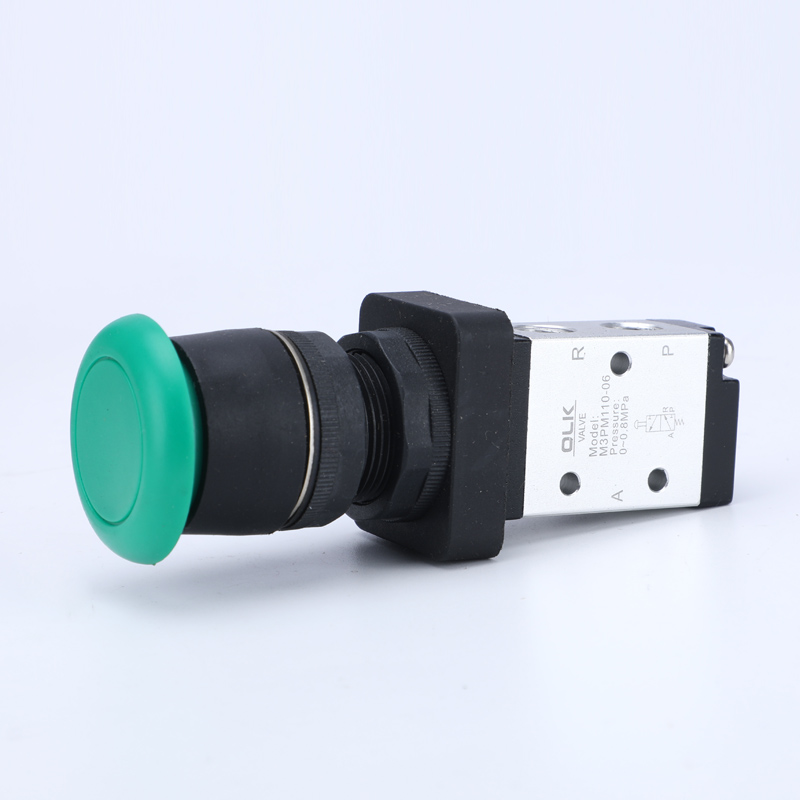

	PM:Typ tlačidla s hubovou hlavou (M3PM)

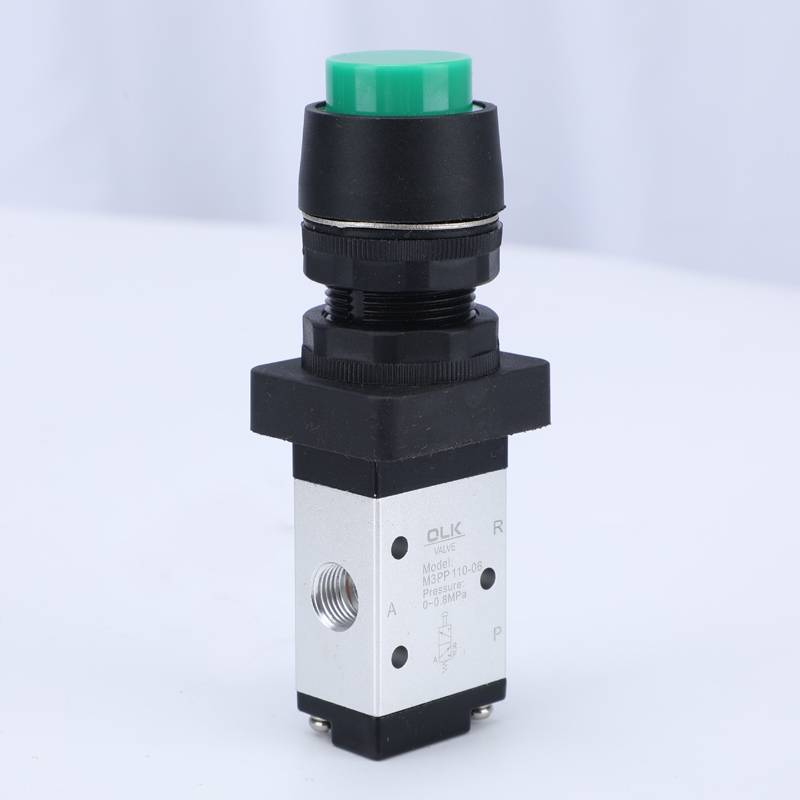

	PP: Typ tlačidla so zdvihnutou hlavou (M3PP)

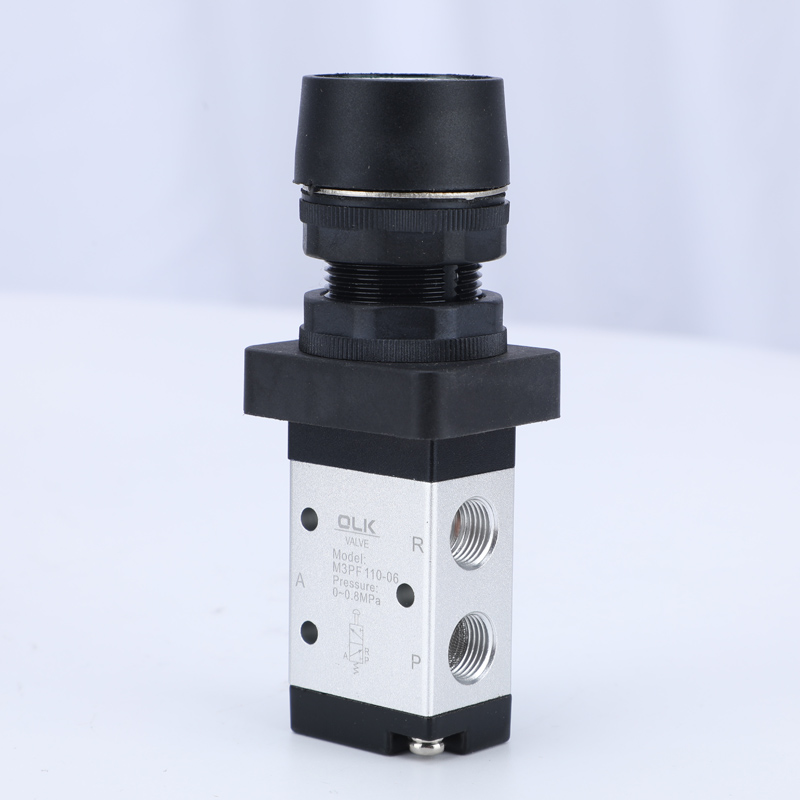

	PF:Typ tlačidla s plochou hlavou (M3PF)

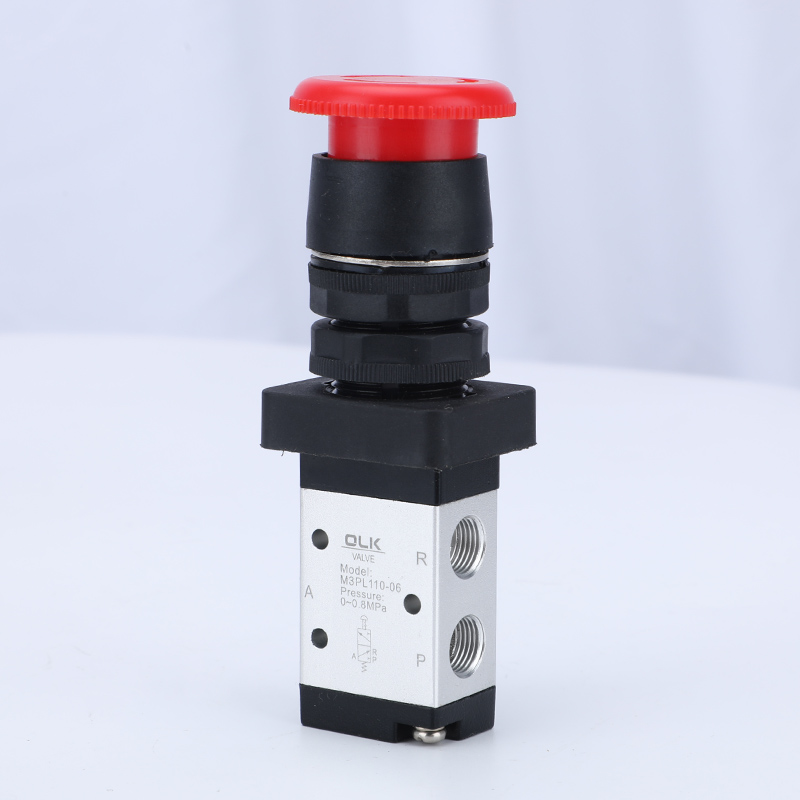

	PL: Typ nárazového tlačidla núdzového zastavenia (M3PL)
	HS: Typ voliča (M3HS)

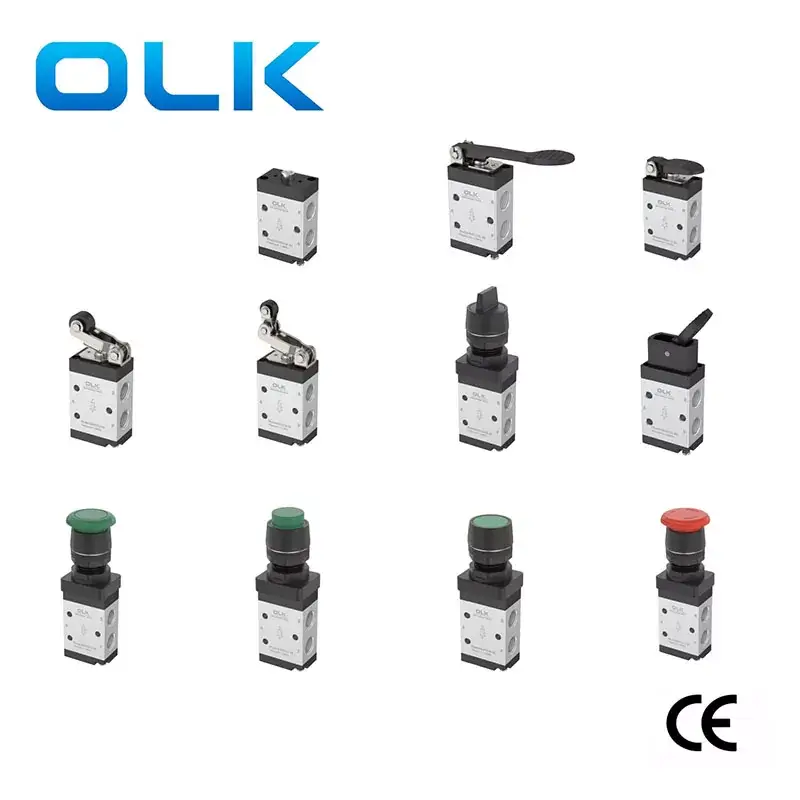

OULEIKAI séria M3 2/3 mechanické tlačidlové ovládacie ventily Vlastnosti produktu

1. Výfukový otvor je umiestnený na karosérii, čo uľahčuje inštaláciu tlmiča na zníženie hluku a znečistenia.

2. Séria M3B, M3R a M3L vyžaduje vonkajšie sily na spínanie, ktoré zabezpečujú externé mechanizmy, vhodné na detekciu polohy alebo zdvihu spínačov.

3. Séria M3C, M3D, M3Y, M3PF, M3PM, M3PP a M3PLM3HS sa ovláda manuálne, s rôznymi konštrukčnými tvarmi ovládacích hláv pre pohodlné použitie v rôznych podmienkach.

4. Štruktúra piestového typu, ovládacia sila nie je ovplyvnená pracovným tlakom (t.j. žiadny spätný tlak), tesnenie vnútorného krúžku, vynikajúce tesnenie a flexibilné spínanie.

5. Nie je potrebné mazanie olejom.

6. Pohodlná inštalácia a použitie s montážou vo viacerých polohách.

7. Ovládacie hlavice radu M3C, M3D, M3Y, M3R, a M3L sú vyrobené z kovového materiálu pre dlhú životnosť a väčšiu spoľahlivosť.

SÉRIA M3 Mechanický tlačidlový ovládací ventil 3-cestný Všeobecné parametre

Model

M3B

M3C

M3D

M3R

M3L

M3Y

M3PM

M3PP

M3PF

M3PL

M3HS

Pracovné médium

Vzduch (filtrujte cez filtračné sito viac ako 40 μm)

Akčný režim

Vonkajšie ovládanie typu priameho pôsobenia

Veľkosť portu

05:M5;06:G1/8;08:G1/4

Efektívna plocha prierezu

MINI

05:2,5 mm²（Cv=0,14）

110

06:8,0 mm²（Cv=0,45）

210

06:9,0 mm²（Cv=0,5）; 0,8:12,0 mm²（Cv=0,67）

pozícia

3/2 Port

NIE JE POTREBNÉ

Rozsah tlaku

0-1,0 MPa (0-145 psi)

Dôkazný tlak

1,5 MPa (215 psi)

Pracovný tlak

-20-70 ℃

Materiál tela

Zliatina hliníka

M3 SERIES Mechanický tlačidlový ovládací ventil 3-cestný Inštalácia a aplikácia:

Prevencia

1) Ovládacia časť je vyrobená z technického plastu a je povolené iba manuálne ovládanie. Na spínanie ventilu nepoužívajte kovový náraz.

2) Séria M3B, M3C, M3D, M3PM, M3PF a M3PP sa automaticky resetuje. Manuálne ventily M3Y, M3HS a M3PL sa ručne resetujú. Po stlačení M3PL do polohy pokladu je potrebné otočiť otočný gombík, aby sa resetoval.

3) Dávajte pozor na spätný zdvih. Keď akákoľvek vonkajšia sila spôsobí reverzáciu ventilu, základný reverzný zdvih by nemal presiahnuť rozsah reverzného zdvihu uvedený v tabuľke riadiacich zdvihov, inak dôjde k poškodeniu telesa ventilu.

4) Jednosmerný valčekový ventil M3L sa môže prepínať iba v jednom smere (úder sprava doľava). Neplatný náraz v opačnom smere (zakrivený zľava doprava).

5) Kombináciu ovládacej hlavy je možné objednať samostatne.
