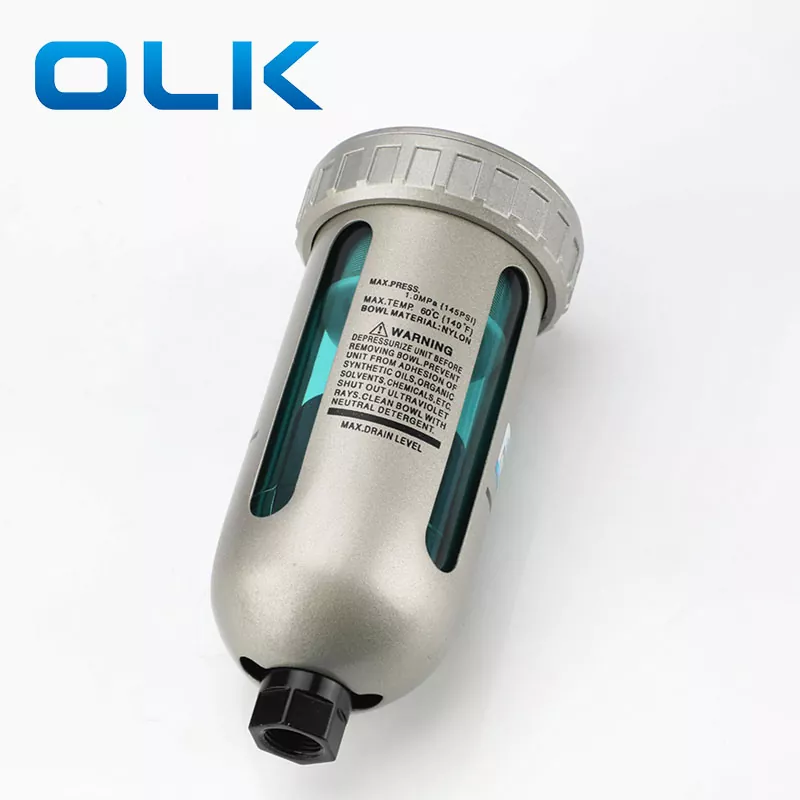

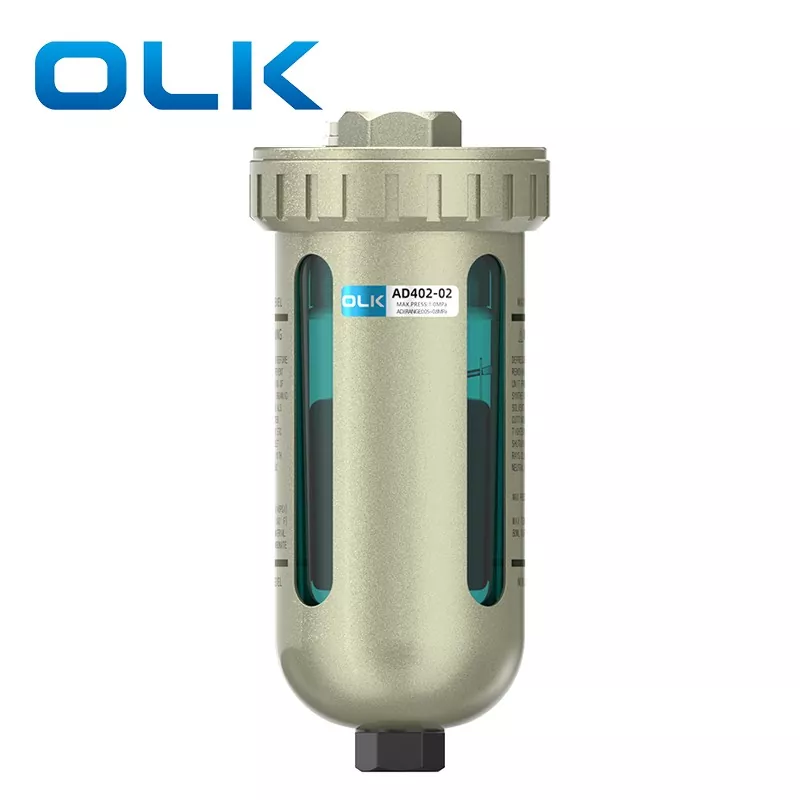

Automatický vypúšťací ventil AD402

Ako profesionálny výrobca by vám OLK rád poskytol automatický vypúšťací ventil AD402. A Ouleikai (OLK) vám ponúkne tie najlepšie popredajné služby a včasné dodanie.

Odoslať dopyt

Hodnotenie: 5.0

(Počet hodnotení: 1)

Popis produktu

Automatický vypúšťací ventil OLKAD402 Automaticky a spoľahlivo vypúšťa drenáž bez potreby manuálneho ovládania. Odolný voči prachu a korózii pre dlhotrvajúci výkon, s odolným krytom misy, ktorý je súčasťou štandardnej výbavy. Navrhnuté pre efektívnosť, skonštruované pre spoľahlivosť!

Automatický vypúšťací ventil AD402Princíp činnosti:

1. Žiadny tlak v miske:

Keď nie je žiadny vnútorný tlak, plavák v dôsledku svojej hmotnosti klesá a utesňuje otvor v komore. Piest je tlačený nadol pružinou a drenáž prúdi cez podlhovastý otvor do puzdra, kde sa vypúšťa.

2. Tlak aplikovaný na misku:

Keď vnútorný tlak prekročí 1 MPa, prekoná silu pružiny a zdvihne piest, až kým netesní proti O-krúžku. Tým sa izoluje vnútro misky od vonkajšej strany.

3. Drenážna akumulácia:

Keď sa drenáž zhromažďuje, plavák stúpa, otvára komorový otvor a umožňuje vstup tlaku. Tento tlak v kombinácii so silou pružiny tlačí piest nadol a vypúšťa drenáž cez vypúšťacie vedenie.

Všimnite si

1: Pri inštalácii drenážneho potrubia použite potrubie s vnútorným priemerom väčším ako 10 milimetrov a dĺžkou nepresahujúcou 5 metrov. Neohýbajte rúry smerom nahor.

2. Výkon kompresora by mal byť vyšší ako 3,7 kW

NIE	NAME	MATERIÁL	MODEL
1	Hlavné telo	Hliník odlievaný pod tlakom
2	O-krúžok	NBR	JIS B2401P-8
3	O-krúžok	NBR	113136
4	Gáza	SUS	20062

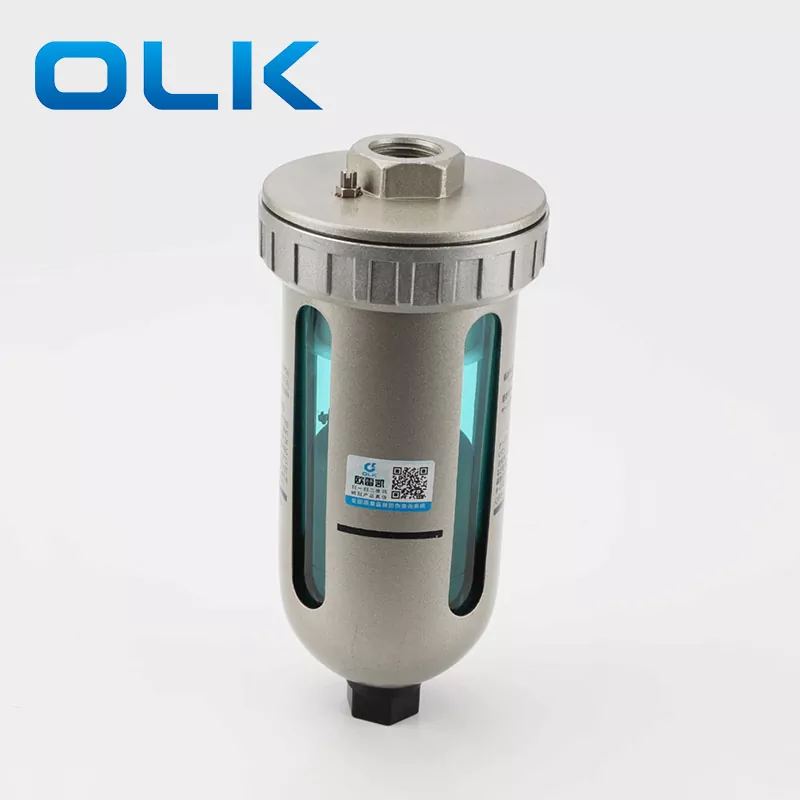

Automatický vypúšťací ventil SMC typ AD402Všeobecné parametre

MODEL	AD402	AD400-04
Dôkazný tlak	1,5 Mpa (15,2 kgf/cm²)
max.prevádzkový tlak	1,0 Mpa (10,2 kgf/cm²)
prevádzkový tlak	0,15-1,0 MPa (1,5-10,2 kgf/cm²)	0,3-1,0 MPa (3-10,2 kgf/cm²)
teplota okolia a kvapaliny	5-60 ℃
veľkosť portu	G1/2	G1/2
Veľkosť vypúšťacieho otvoru	G3/8	G1/2
Hmotnosť (kg)	0.62	0.91
