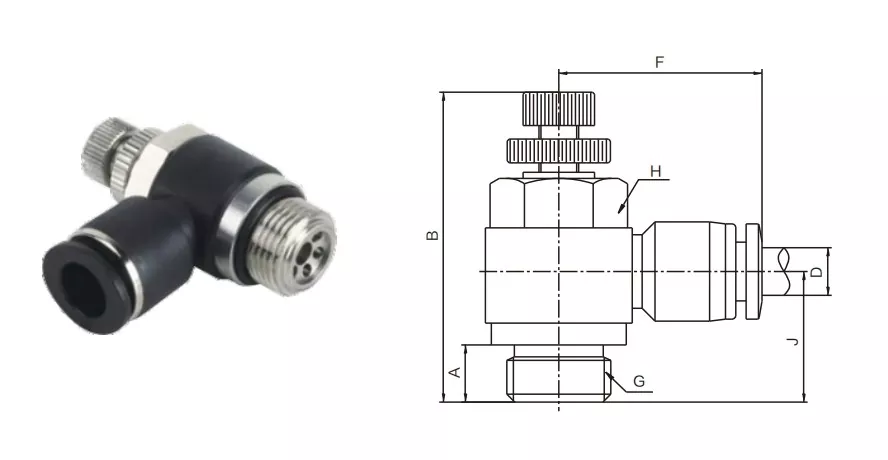

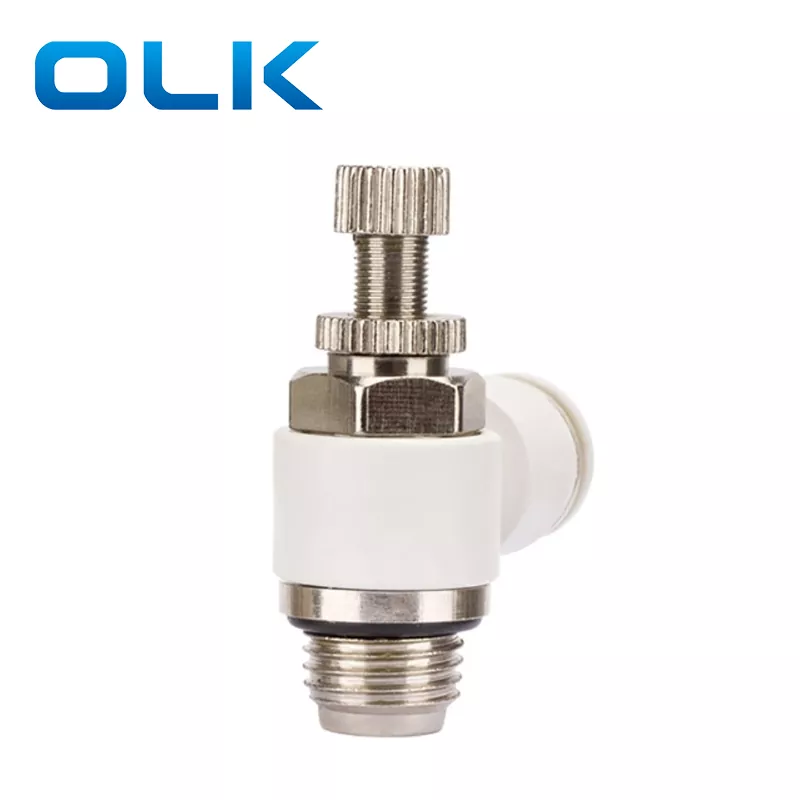

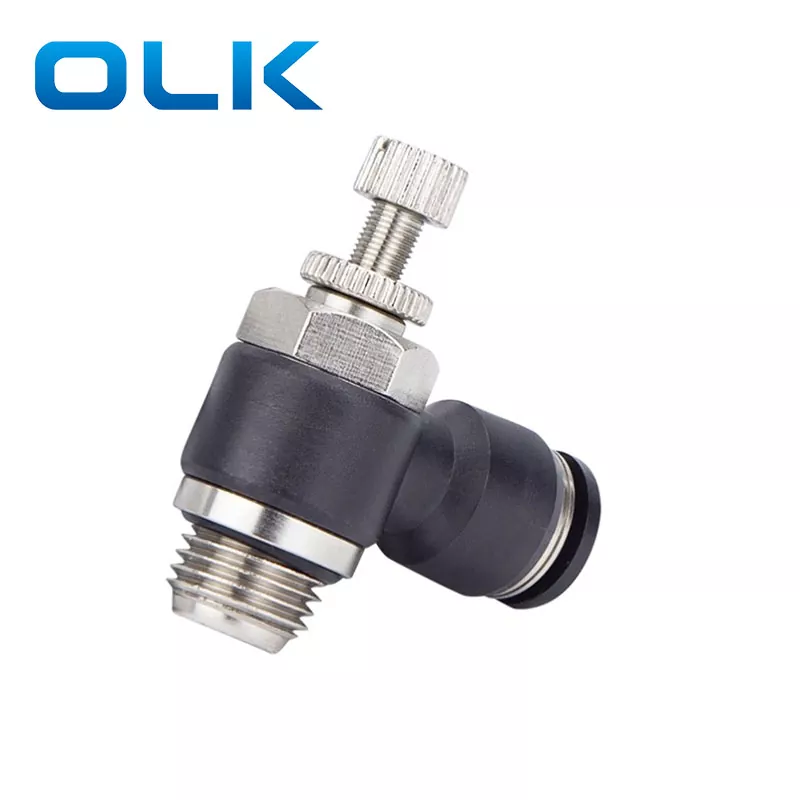

Ventil pneumatického regulátora rýchlosti SC, typ G-závit

Pneumatický regulátor otáčok SC je určený na presné nastavenie otáčok valca reguláciou prietoku vzduchu pomocou otočného ovládacieho gombíka. Používa G-závitové spojenie so vstavanou tesniacou podložkou, čím sa eliminuje potreba PTFE pásky a zabraňuje sa upchávaniu. Vďaka svojej kompaktnej konštrukcii a 360° otočnej konštrukcii umožňuje ventil regulátora rýchlosti SC flexibilnú inštaláciu aj v obmedzených priestoroch, pričom zaisťuje spoľahlivý výkon a dlhšiu životnosť pneumatických komponentov.

Ventil SC pneumatického regulátora rýchlosti, typ G-závit Vlastnosti produktu

·Presná regulácia otáčok a rýchla odozva: Jednoduché nastavenie prietoku vzduchu pomocou otočného gombíka pre hladší chod valca.

· Nevyžaduje sa PTFE páska: G-závitový konektor sa dodáva s tesniacou podložkou, aby sa zabezpečilo tesné utesnenie a zabránilo sa problémom s upchávaním.

·Vhodnosť rozhrania: Navrhnuté pre rovné povrchy; nie je vhodný pre drážkované alebo nerovnomerné rozhrania.

· Jednoduchá inštalácia: Armatúra a telo sa po inštalácii môžu otáčať o 360°, čo ponúka flexibilitu v usporiadaní trubice.

· Ochrana komponentov: Zabraňuje úniku a kontaminácii, predlžuje životnosť pneumatického zariadenia.

Ventil pneumatického regulátora rýchlosti SC, typ G-závit Spôsob použitia:

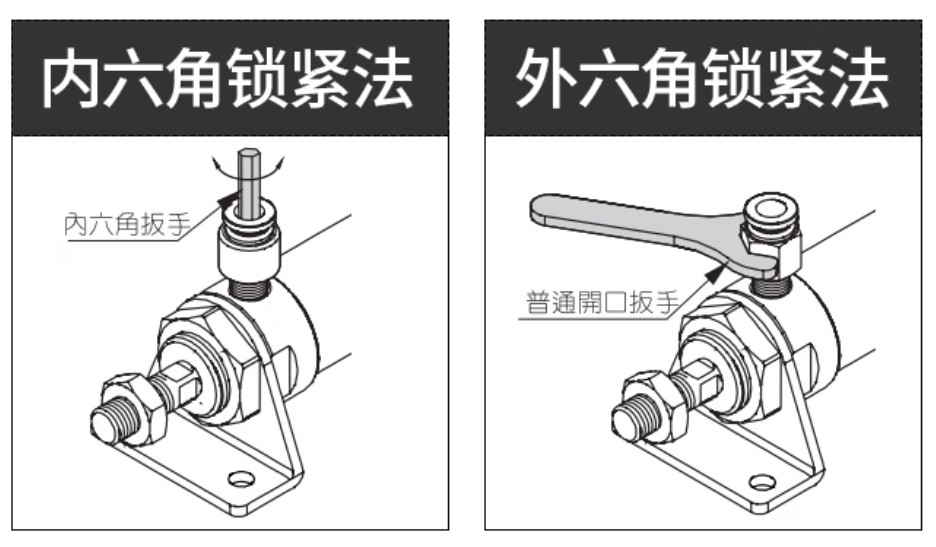

Pomocou imbusového kľúča alebo šesťhranného kľúča naskrutkujte armatúru do závitov vstupu/výstupu vzduchu valca, ako je znázornené na obrázku. Uťahovací moment nájdete na obrázku.

Pri nastavovaní otáčok valca pomocou regulátora rýchlosti sa pred použitím stlačeného vzduchu uistite, že je ventil zatvorený. Ak sa vzduch aplikuje pri otvorenom ventile, valec sa môže pohybovať príliš rýchlo a spôsobiť nehody.

Pomaly ručne otáčajte nastavovacím gombíkom. Po nastavení požadovanej rýchlosti otočte poistnú maticu nadol, aby ste zaistili gombík a zabránili ďalšiemu nastavovaniu.

Otáčaním gombíka v smere hodinových ručičiek znížite prietok vzduchu a spomalíte valec.

Otočením gombíka proti smeru hodinových ručičiek zvýšite prietok vzduchu a zrýchlite valec.

Bezpečnostné opatrenia pre ventil pneumatického regulátora rýchlosti

Závit M5 je malý. Na uťahovanie nepoužívajte nástroje. So zabudovanou tesniacou podložkou stačí ručné dotiahnutie. Prílišné utiahnutie môže pretrhnúť závit. Pred inštaláciou vyčistite hadicu a armatúru, aby ste predišli úlomkom spôsobujúcim poruchu alebo únik vzduchu.

Vysoký tlak vzduchu alebo špinavý vzduch môžu poškodiť tesniaci krúžok. V prípade potreby nainštalujte vzduchový filter a vyberte vysokotlakové armatúry odolné voči korózii.

Trubku často nezapájajte/neodpájajte, pretože to znižuje životnosť armatúry a trubice. Rúru vložte úplne na dno, aby ste predišli úniku. Pred odstránením trubice sa uistite, že vo vnútri nie je žiadny tlak a pred vytiahnutím zatlačte koncový uzáver nadol.

Uistite sa, že koniec rúrky je plochý. Nerovnomerné konce môžu spôsobiť zlé tesnenie a netesnosti. Rúru správne orežte a uistite sa, že vonkajší povrch nie je poškodený.

Použite rúrky dostatočnej dĺžky. Vyhnite sa ostrým ohybom v hornej časti armatúry, ktoré môžu poškodiť armatúru. Po pripojení hadičku mierne potiahnite, aby ste pred použitím skontrolovali, či je zaistená.

Pri vyberaní trubice pri vyťahovaní rovnomerne stlačte plastové rozhranie. Rúru neotáčajte ani neotáčajte o 360°, v opačnom prípade by sa na nej mohli vytvoriť drážky a spôsobiť netesnosti.

Na otáčanie nastavovacieho gombíka nepoužívajte iné nástroje ako ruku. Keď gombík dosiahne hornú alebo dolnú hranicu, nevyvíjajte nadbytočnú silu, inak sa môže armatúra poškodiť.

Určitý vnútorný únik je normálny, keď je regulátor otáčok zatvorený. Vyhnite sa používaniu v aplikáciách, ktoré vyžadujú nulový vnútorný únik.

Časté otázky:

Prečo odporučiť ventil regulátora rýchlosti SC G-thread?

Bežné armatúry používajú PTFE pásku, ktorá sa môže odlomiť a dostať sa do cesty vzduchu, čo spôsobí zablokovanie ventilu, zlé spínanie a opotrebovanie tesnenia valca. Konektor G-závitu je dodávaný s tesniacou podložkou, aby sa zabezpečilo tesné utesnenie a zabránilo sa problémom s upchávaním.
