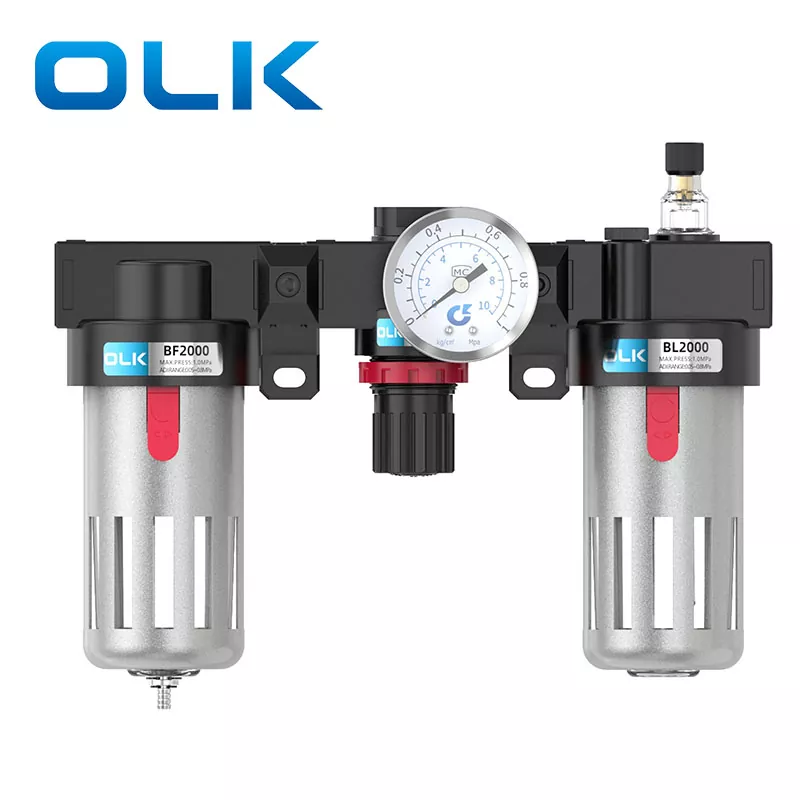

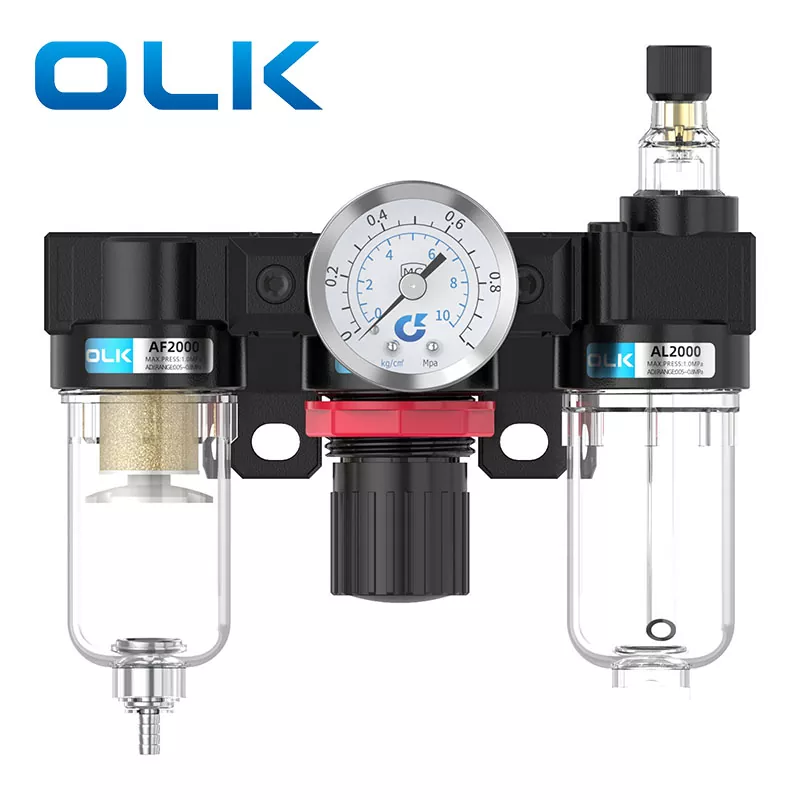

AIRTAC AC BC Séria F R L Kombinácia

AIRTAC AC BC Séria F R L Kombinačné parametre:

symbol airtac BC

1. Ako zvoliť rýchlosť prúdenia vzduchu?

Prietok zvoľte podľa spotreby vzduchu nadväzujúceho zariadenia.

Vo všeobecnosti odporúčame zvoliť filter s mierne vyšším prietokom, ako je skutočná potreba vzduchu, aby sa predišlo nedostatočnému prívodu vzduchu, ktorý by mohol ovplyvniť prevádzku zariadenia.

Nie je potrebné voliť príliš veľký prietok, pretože by došlo k zbytočnému plytvaniu.

2. Ako zvoliť presnosť filtrácie?

Presnosť filtrácie závisí od veľkosti pórov filtračného prvku. Rôzne aplikácie vyžadujú rôzne úrovne kvality vzduchu.

Pre odvetvia ako je hutníctvo a oceliarstvo, kde nie sú požiadavky na kvalitu vzduchu veľmi vysoké, stačí filter s väčšou veľkosťou pórov.

Pre priemyselné odvetvia, ako je farmaceutický a elektronický priemysel, ktoré vyžadujú vysokú čistotu vzduchu, sa odporúča jemný alebo presný filter s menšou veľkosťou pórov.

Špecifický filter by sa mal vybrať podľa požiadaviek na zariadenie.

Upozorňujeme, že čím je filter jemnejší, tým vyšší je odpor vzduchu, čo môže spôsobiť pokles tlaku.

(Štandardná konfigurácia: 40 μm vláknový filtračný prvok; voliteľný 5 μm bronzový filtračný prvok.)

3. Ako vybrať typ odtoku?

Naše jednotky na prípravu vzduchu sú k dispozícii s automatickým vypúšťaním, vypúšťaním diferenčného tlaku a manuálnym vypúšťaním.

Automatický odtok možno rozdeliť na normálne otvorené (bez tlaku) a normálne uzavreté (bez tlaku).

Odvod diferenčného tlaku sa otvára hlavne do odtoku, keď sa uvoľní tlak.

Návrhy aplikácií:

Automatické vypúšťanie: Vhodné pre potrubia, kde je ručná obsluha nepohodlná, ako sú vysoké miesta, úzke priestory alebo potrubia, kde nie je možné zastaviť prívod vzduchu.

Odvod diferenčného tlaku: Vhodné pre potrubia, ktoré sú ľahko prístupné, ako sú externé strojové inštalácie alebo ovládacie panely, a kde je možné dočasne zastaviť prívod vzduchu po prúde.
