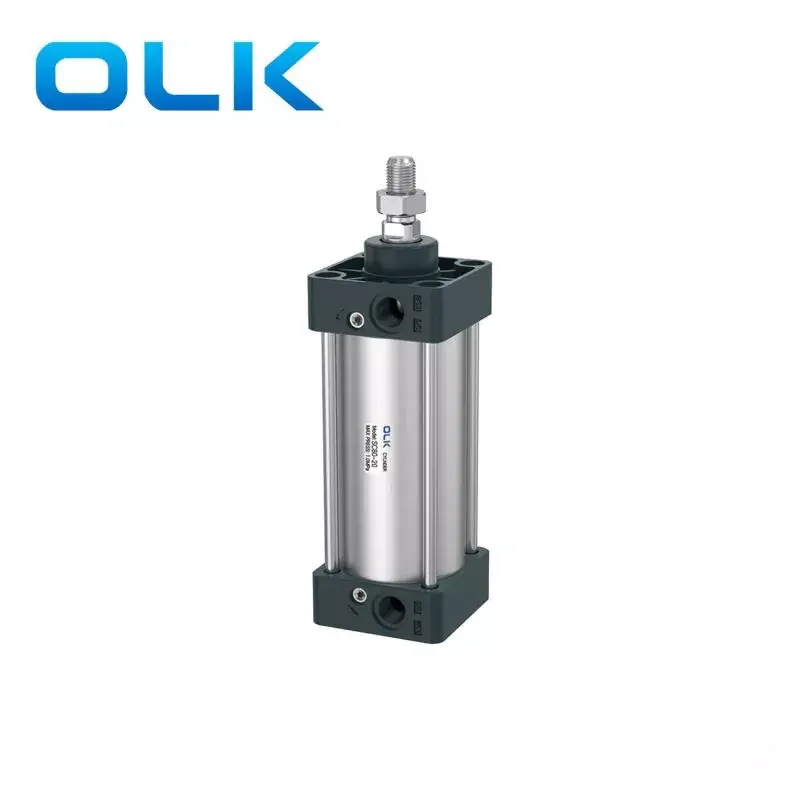

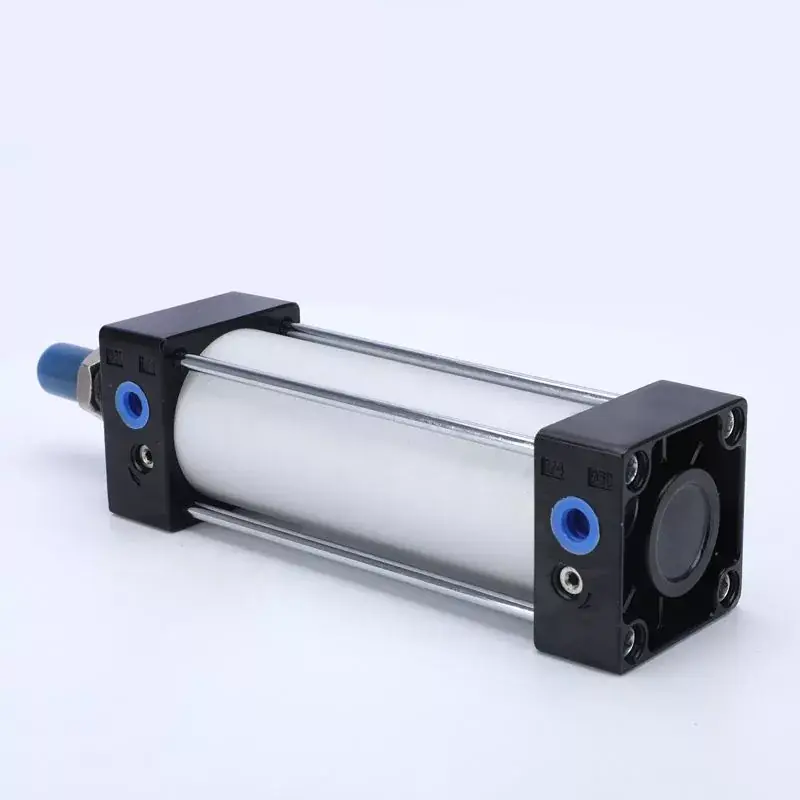

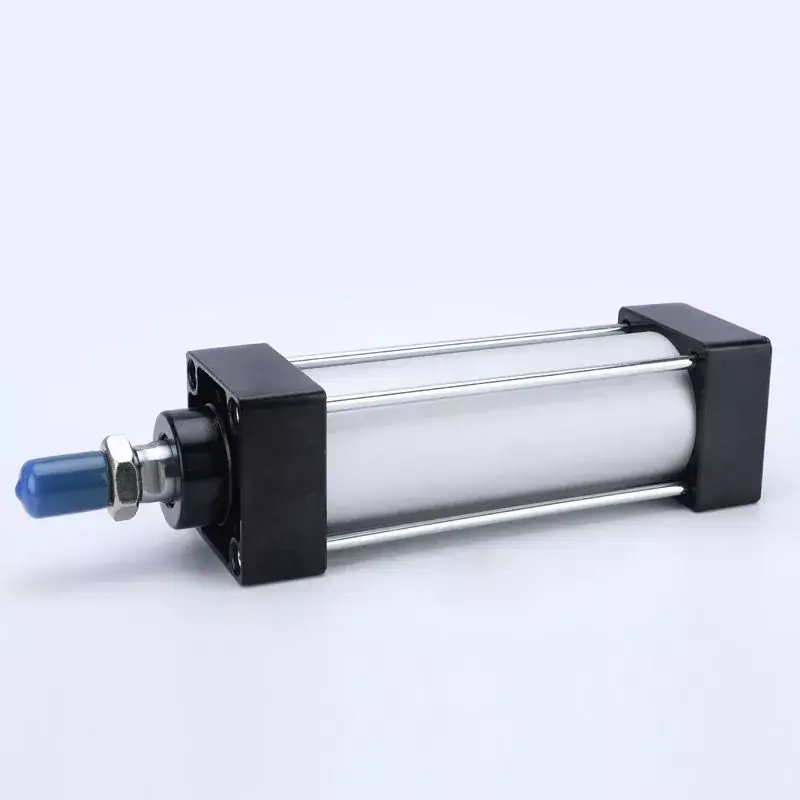

Štandardný valec série SC

Model:SC 80X80

Vitajte vo veľkoobchodnom štandardnom valci série SC od nás, každá požiadavka od zákazníkov je zodpovedaná do 24 hodín. Ouleikai (OLK) je profesionálny výrobca, radi by sme vám poskytli valce série SC a ponúkneme vám najlepší popredajný servis a včasné dodanie.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Odoslať dopyt

Popis produktu

OLK je čínsky výrobca a dodávateľ, ktorý vyrába hlavne štandardné valce série SC s dlhoročnými skúsenosťami. Dúfam, že s vami vybudujeme obchodný vzťah. Štandardné pneumatické valce série SC sa vyrábajú s použitím ľahkých materiálov, ako je hliníková zliatina, čo vedie k zníženiu hmotnosti, čo pomáha zlepšiť prevádzkovú efektivitu zariadenia. Vyznačujú sa kompaktným dizajnom a malými rozmermi, čo umožňuje inštaláciu v obmedzených priestoroch, vhodné pre scenáre s obmedzeným priestorom. V porovnaní so štandardnými valcami ISO 15552 majú valce série SC rovnakého priemeru menšiu dĺžku. Ich nastavenie vankúša je plynulejšie.

S rôznymi dostupnými veľkosťami a modelmi spĺňajú požiadavky automatizačných výrobných liniek, baliacich strojov a robotických aplikácií vrátane funkcií, ako je lineárne tlačenie a otáčanie.

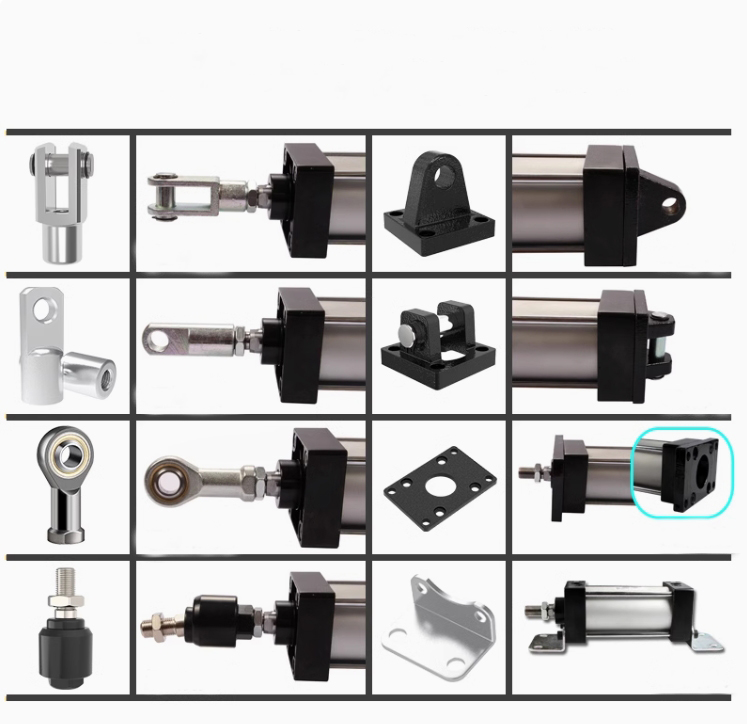

OLK, ako výrobca pneumatík v Číne, môže navrhnúť a vyrobiť valce s rôznymi priemermi a zdvihmi podľa podrobných požiadaviek zákazníka a skutočných potrieb. Okrem toho môžu byť vybavené komponentmi valcov, ako sú CA, CB, príruby a armatúry. Štandardný pneumatický valec série SC ponúka konkurencieschopné ceny a poskytuje zákazníkom vyššiu nákladovú efektívnosť.

Štandardný valec série OULEIKAI SC s použitím materiálu z hliníkovej zliatiny Charakteristiky produktu

SC:Štandardný dvojčinný valec

Odolný tlak vzduchového valca SC: 1,5 MPa (215 psi)

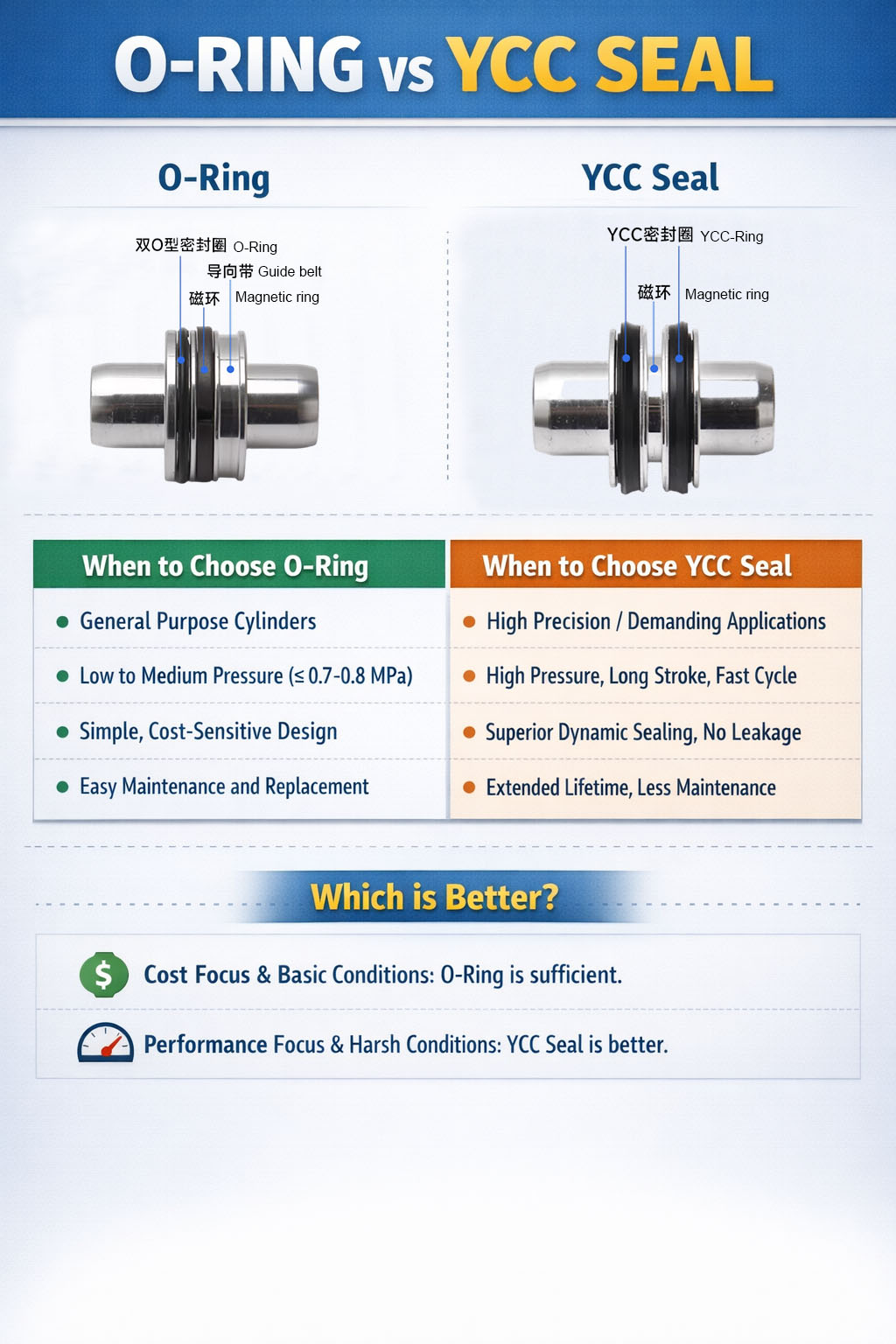

2. Tesnenie piestu má špeciálnu obojstrannú tesniacu štruktúru, kompaktnú veľkosť, s funkciou skladovania oleja.

3. Je to valec tyčového typu, s predným a zadným krytom spojeným s telom valca z hliníkovej rúry so stĺpikmi, čo zaisťuje dobrú spoľahlivosť.

4. V porovnaní so štandardnými valcami IS015552 majú valce série SC menšie dĺžky pre rovnaký priemer valca.

5. Hladké nastavenie odpruženia valca.

6. Zákazník si môže vybrať z rôznych špecifikácií valcov a príslušenstva na montáž valcov.

7. Tesniace materiály odolné voči vysokej teplote sa vyberajú tak, aby zabezpečili normálnu prevádzku valca v podmienkach až do 150 °C.

Symbol štandardného valca série SC:

objednávací kód
SC	50	-	50	-	20	-	S
Model	BORE		STROK		Nastaviteľný zdvih		Magent	-
SC:Štandardný dvojčinný valec					10:10 mm		BLANK: bez magnetu		Kód pečate	MONTÁŽ	TYP ZÁVITU
SCD: Dvojčinný valec s dvojitou tyčou					20:20 mm		S: s magnetom		blank:TPU	LB	PRÁZDNO: PT
SCJ: Dvojčinný dvojčinný valec s nastaviteľným zdvihom					30:30 mm				N:NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

Štandardný valec série SCŠtandardné parametre špecifikácie：

Veľkosť otvoru (mm)	32	40	50	63	80	100
Herecký režim	Dvojité pôsobenie
Pracovné médium	Vyčistený vzduch
Pracovný tlak	0,1-1,0 MPa (14-145Psi)
Dôkaz Tlak	1,5 MPa (215 psi)
Rozsah pracovnej teploty	'-20-80 ℃
	30-800
Režim vyrovnávacej pamäte	Nastaviteľné
Vzdialenosť vyrovnávacej pamäte (mm)	21				28	29
Veľkosť portu	PT1/8	PT1/4		PT3/8		PT1/2

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	STROK	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

Časté otázky:

Otázka: Aký je rozdiel medzi rozsahom pracovného tlaku používaným vo vzduchovom valci série SC a tlakom Proof?

Odpoveď: Rozsah pracovného tlaku: v rámci tohto rozsahu môže valec normálne štartovať, fungovať a udržiavať svoj výkon. Rozsah prevádzkového tlaku vzduchového valca SC: 0,1 MPa -1,0 MPa (14-145 psi); Prekročenie tohto rozsahu môže mať za následok oneskorený pohyb, zlyhanie tesnenia alebo poškodenie.

Skúšobný tlak: Vzťahuje sa na maximálny tlakový limit stanovený výrobcom počas testovania vo výrobnom závode, čo znamená najvyšší tlak vzduchu, ktorému môže štruktúra produktu odolať v krátkom čase bez prasknutia, deformácie alebo trvalého poškodenia. Nie je to normálny pracovný tlak, používa sa len na overenie pevnosti;

Vo všeobecnosti je to asi 1,5-násobok hornej hranice pracovného tlaku;

Odolný tlak vzduchového valca SC: 1,5 MPa (215 psi)
