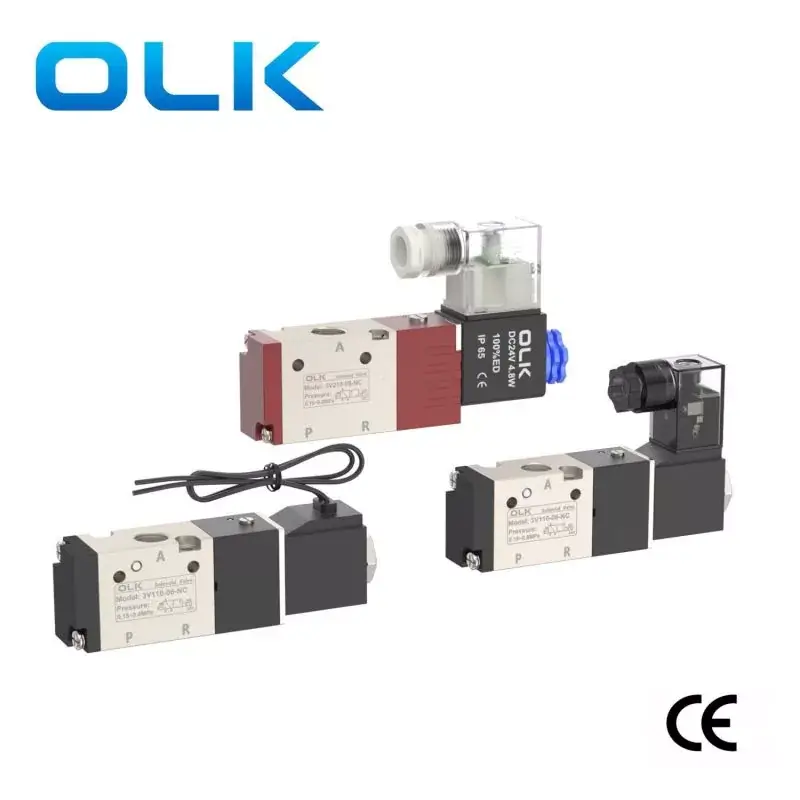

3-cestný solenoidový ventil série 3V

Model:3V210

Môžete si byť istí, že si kúpite 3-cestný solenoidový ventil série 3V z našej továrne a my vám ponúkneme najlepší popredajný servis a včasné dodanie.

Brand:
OLK
Initial State:
NO,NC
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Position:
3/2 way

Odoslať dopyt Stiahnuť PDF

Popis produktu

Trojcestný solenoidový ventil Ouleikai (OLK) série 3V patrí do kategórie pilotne ovládaných solenoidových smerových ventilov, vyznačuje sa vysokou rýchlosťou odozvy a spoľahlivou prevádzkou, vhodnými na ovládanie jednočinných valcov. Teleso ventilu je vyrobené z hliníkovej zliatiny odolnej voči korózii a vysokej teplote, vďaka čomu je vhodný na použitie v rôznych drsných prostrediach.

Dá sa zosúladiť so scenármi priemyselnej automatizácie, ako je riadenie a konverzia tekutín na rôznych automatizovaných výrobných linkách, pneumatických zariadeniach, lekárskych prístrojoch atď.

SYMBOL:

Objednávací kód
3V	1	10	6	NIE	A
Model	kód	Typ ventilu	veľkosť portu	Typ akcie	Napätie	Typ Non:Din
3V: 2-polohový 3-cestný solenoidový ventil	séria 1:100	10: jednočinný solenoidový 3/2-cestný ventil	M5:M5	NIE: normálne zatvorené	AC 220V	L: Typ riadku
	séria 2:200	20: dvojčinný solenoidový ventil 3/2 cestný	06:G1/8	NIE: normálne otvorené	AC 110V
	séria 3:300		08:G1/4		AC 24V
	séria 4:400		10:G3/8		AC 36V
			15:G1/2		DC 12V
					DC 24V

OULEIKAI pilotom ovládaný 3V elektromagnetický ventil série 3-cestný Charakteristiky produktu

1. Priamo pôsobiaca konfigurácia, citlivé prepínanie;

2. Možnosti dostupné pre normálne uzavreté a normálne otvorené typy;

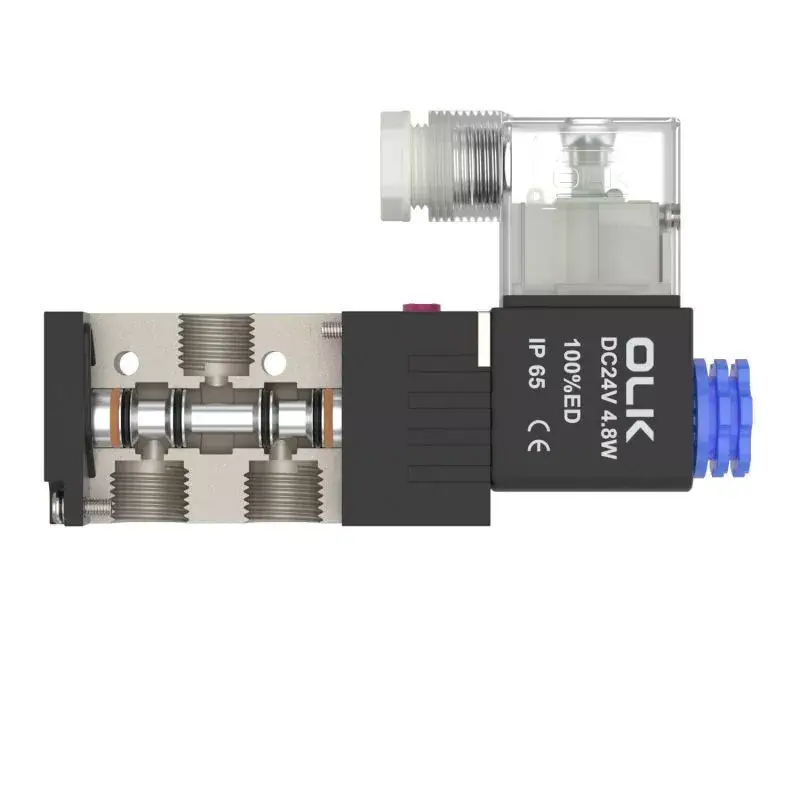

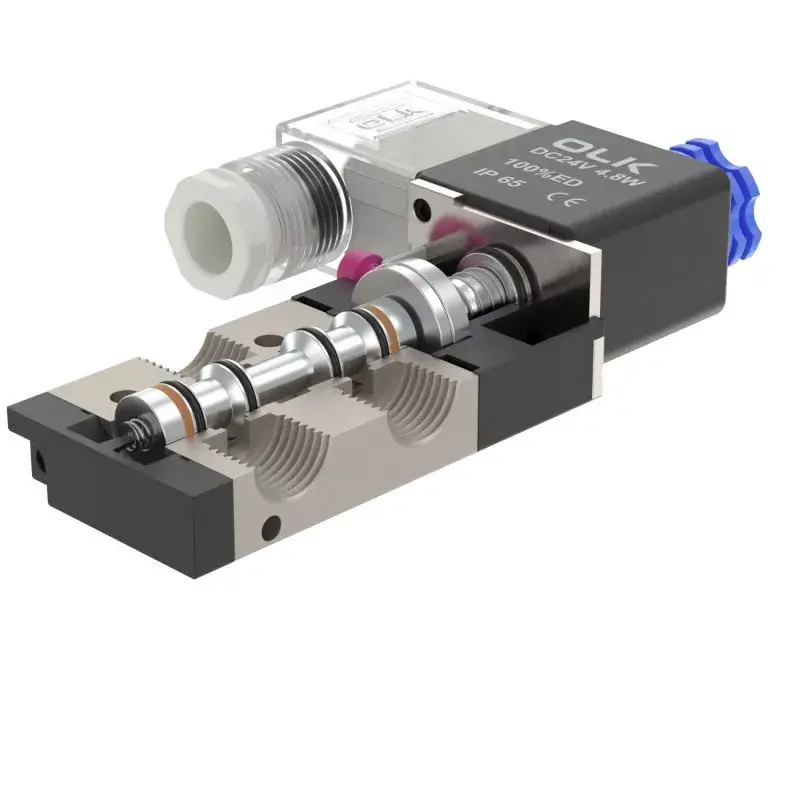

3. Koaxiálna uzatváracia štruktúra, vynikajúce tesnenie, veľký prietok;

4. Nie je potrebné mazanie olejom;

5. Vybavené ručným zariadením pre jednoduchú inštaláciu a ladenie;

6. Na výber sú viaceré štandardné stupne napätia.

Solenoidový ventil série 3V 3-cestný Všeobecné údaje o parametroch:

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Typ pilota
počet pozícií	Dve polohy tri cesty
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0,15 – 0,8 (21 – 114)
Zaručená odolnosť voči tlaku	1,5 MPa (215 psi)
Materiál tela	hliníkovej zliatiny
Štandardné napätie	AC220V, AC110V, AC24V, DC24V, DC12V
Použite rozsah napätia	AC:±15％DC:±10％
úroveň ochrany	IP65 (DIN40050)
stupeň tepelnej odolnosti	trieda B
Typ pripojenia	Typ zásuvky DIN, typ zásuvky
Čas excitácie	0,05 sekundy alebo menej

3-cestný solenoidový ventil série 3V s rôznymi parametrami

model	Priemer portu	Pracovná teplota °C	MAX pracovná frekvencia	Prietoková plocha mm² (hodnota CV)	spotreba energie
3V110-M5	M5	-20-70	5 krát za sekundu	5,5 (0,31)	AC: 3VA DC: 3W
3V120-M5	M5	-20-70	5 krát za sekundu	5,5 (0,31)	AC: 3VA DC: 3W
3V110-06	G1/8	-20-70	5 krát za sekundu	12,0 (0,67)	AC: 3VA DC: 3W

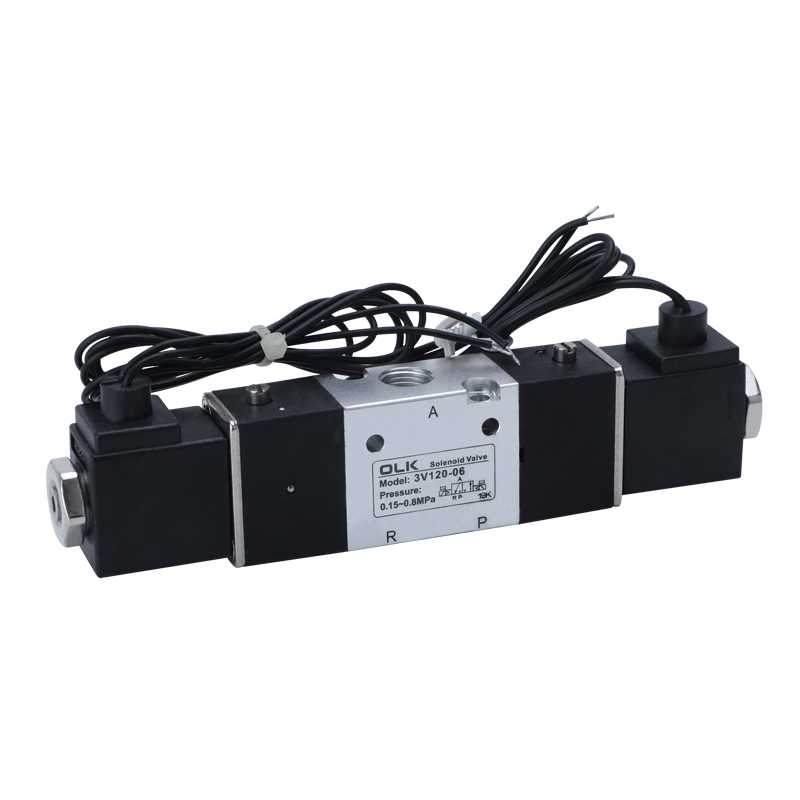

3V120-06	G1/8	-20-70	5 krát za sekundu	12,0 (0,67)	AC: 3VA DC: 3W
3V210-06	Príjem=výstup=G1/8	-20-70	5 krát za sekundu	14,0 (0,78)	AC: 6VA DC: 4,8W
3V220-06	Príjem=výstup=G1/8	-20-70	5 krát za sekundu	14,0 (0,78)	AC: 6VA DC: 4,8W

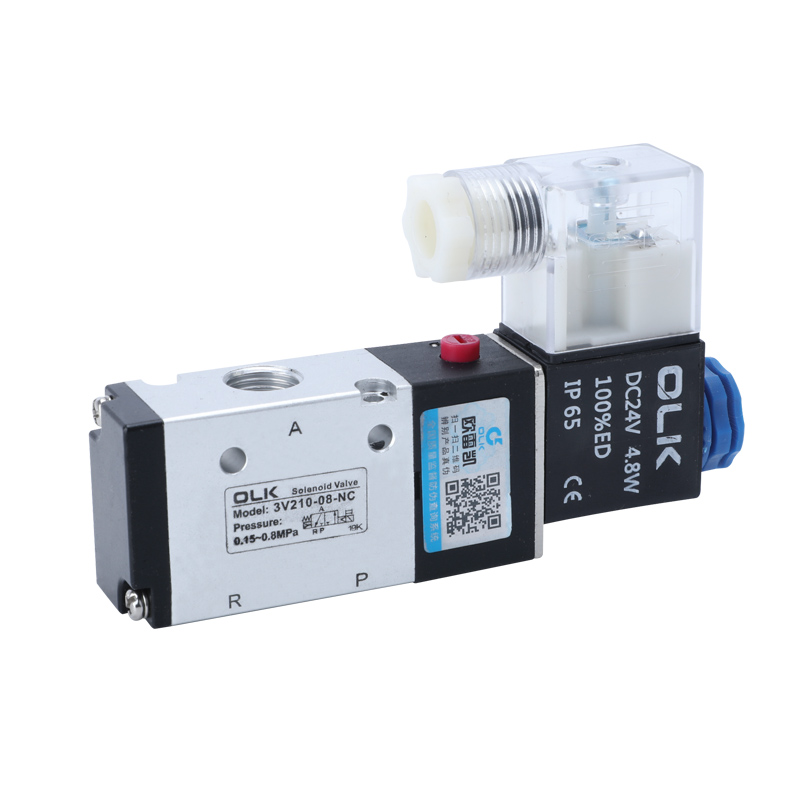

3V210-08	Príjem=výstup=G1/4	-20-70	5 krát za sekundu	16,0 (0,89)	AC: 6VA DC: 4,8W

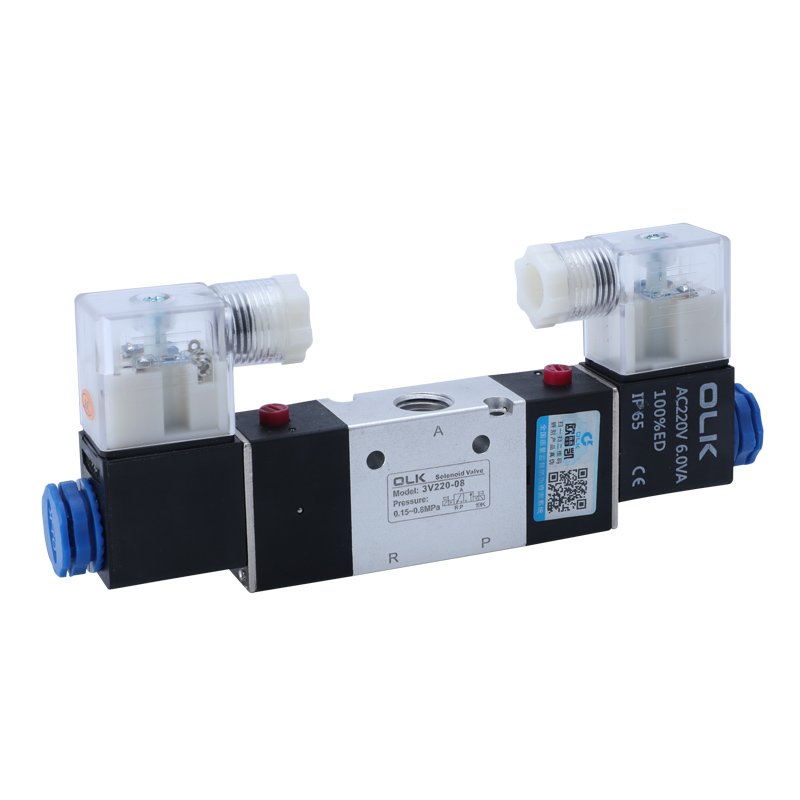

3V220-08	Príjem=výstup=G1/4	-20-70	5 krát za sekundu	16,0 (0,89)	AC: 6VA DC: 4,8W
3V310-08	Príjem=výstup=G1/4	-20-70	5 krát za sekundu	25,0 (1,39)	AC: 6VA DC: 4,8W
3V320-08	Príjem=výstup=G1/4	-20-70	5 krát za sekundu	25,0 (1,39)	AC: 6VA DC: 4,8W
3V310-10	Príjem=výstup=G3/8	-20-70	5 krát za sekundu	30,0 (1,67)	AC: 6VA DC: 4,8W
3V320-10	Príjem=výstup=G3/8	-20-70	5 krát za sekundu	30,0 (1,67)	AC: 6VA DC: 4,8W
3V410-15	Príjem=výstup=G1/2	-5-60	3 krát za sekundu	50,0 (2,79)	AC: 6VA DC: 4,8W
3V420-15	Príjem=výstup=G1/2	-5-60	3 krát za sekundu	50,0 (2,79)	AC: 6VA DC: 4,8W
