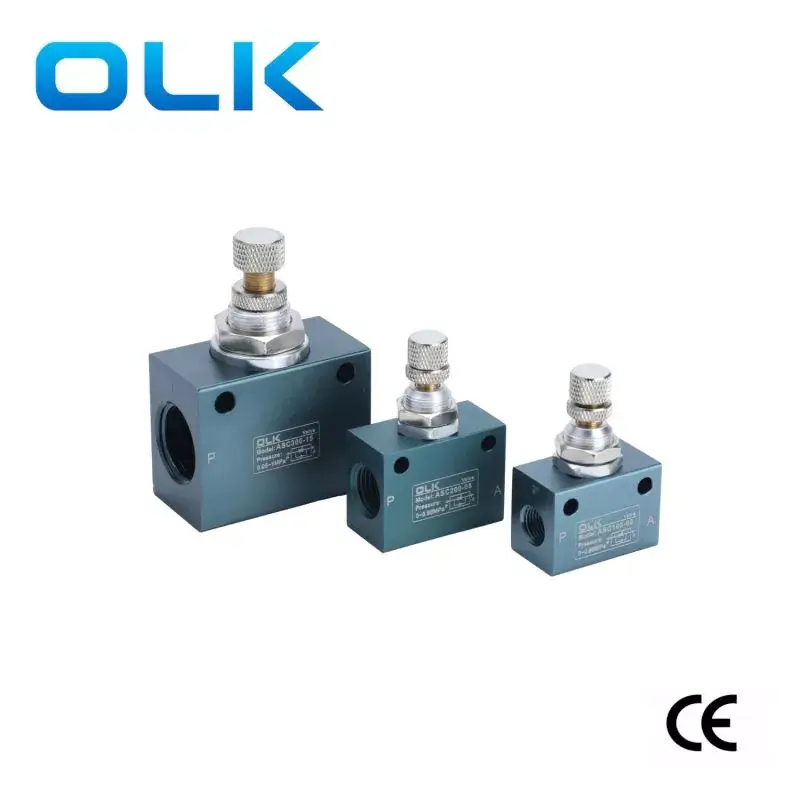

Jednosmerný škrtiaci ventil OLK série ASC riadi prietok tekutiny nastavením veľkosti sekcie škrtiacej klapky. Tieto ventily kombinujú vlastnosti jednosmernej konštrukcie a škrtiacej konštrukcie.
Škrtiaci ventil ASC vyrobený spoločnosťou OLK (ouleikai) má veľký pracovný vzduchový otvor, ktorý zaisťuje veľký prietok plynu a zároveň znižuje stratu tlaku, čo výrazne zlepšuje efektivitu práce. Sú citlivejšie z hľadiska škrtenia výfukových plynov a proces regulácie tlaku je pohodlnejší a jednoduchší. Otáčanie v smere hodinových ručičiek môže zvýšiť prietok, otáčanie proti smeru hodinových ručičiek môže znížiť prietok a konštrukcia poistnej matice zaisťuje stabilný tlak.
Jednosmerné škrtiace ventily série ASC sú široko používané vo viacerých priemyselných odvetviach, vrátane výroby polovodičov, riadenia tlačového napätia, riadenia automatizácie, automobilových motorov, vývoja robotov a zvárania.
Symbol:
|
Objednávací kód: |
||
| ASC | 300 | 10 |
| MODEL | SÉRIA | VEĽKOSŤ PORTU |
| ASC: Jednosmerný škrtiaci ventil | SÉRIA 100:100 | SÉRIA 100:06:G1/8 |
|
|
SÉRIA 200:200 | SÉRIA 200:08:G1/4 |
|
|
SÉRIA 300:300 |
SÉRIA 300:10-G3/8 |
|
|
|
SÉRIA 300 :15-G1/2 |
1. Nechajte prúdenie vzduchu jedným smerom, ale zastavte sa v opačnom smere
2.Spätné ventily umožňujú prúdenie vzduchu v jednom smere
3. Ľahká a kompaktná konštrukcia.
4. Škrtiaca klapka výfuku pre citlivé nastavenie a vysokú presnosť.
5. Jednoduchá inštalácia s viacerými montážnymi polohami.
|
pracovné médium |
Vzduch (filtrovaný cez filter nad 40 μm) |
|
Rozsah pracovného tlaku MPa (psi) |
0,05 až 0,9 |
|
Zaručená odolnosť voči tlaku |
Objednávací kód |
|
Pracovná teplota °C |
-20-70 |
|
Materiál tela |
hliníkovej zliatiny |
|
model |
Priemer portu |
Škrtiaca klapka štandardný menovitý prietok L/min |
Spätný ventil štandardný menovitý prietok L/min |
|

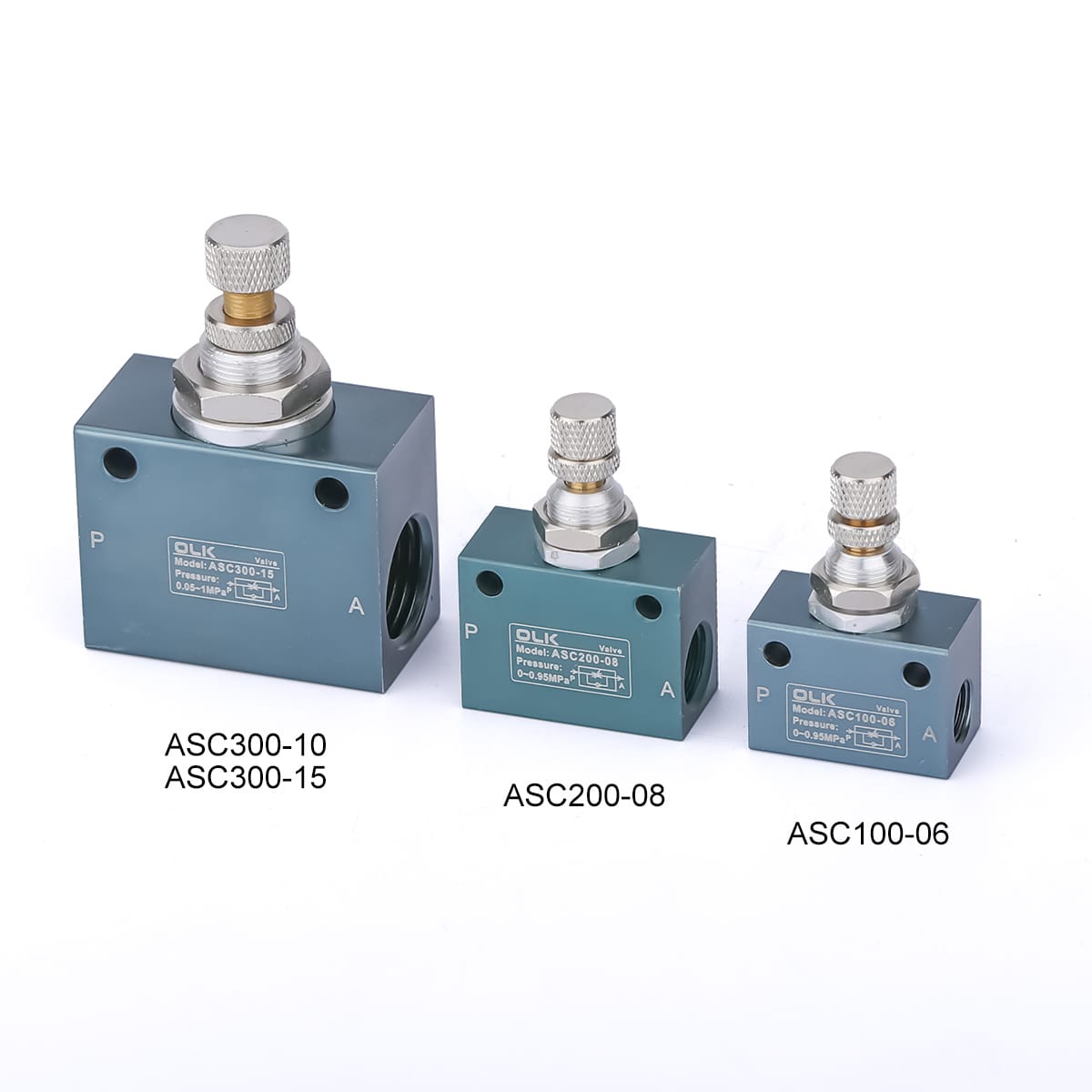

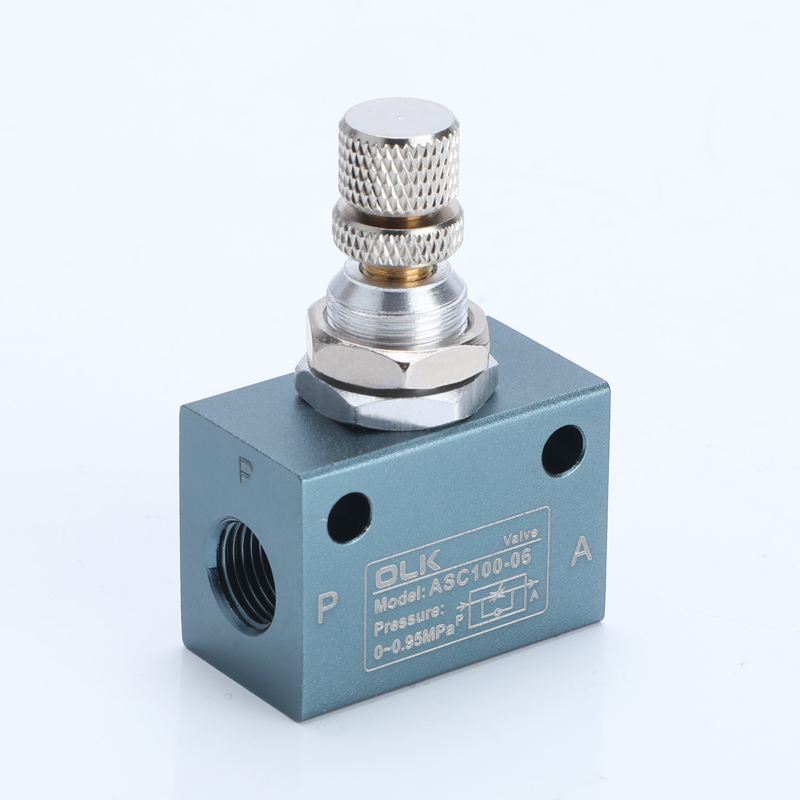

ASC100-06 |
G1/8 |
200 |
400 |
|

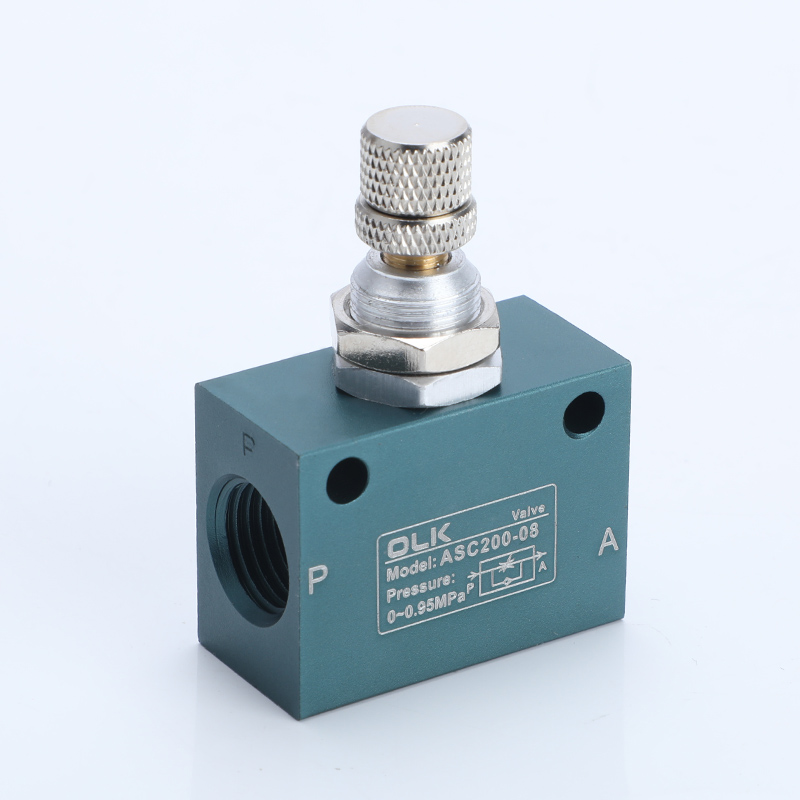

ASC200-08 |
G1/4 |
450 |
800 |
|
ASC300-10 |
G3/8 |
1250 |
1500 |
|

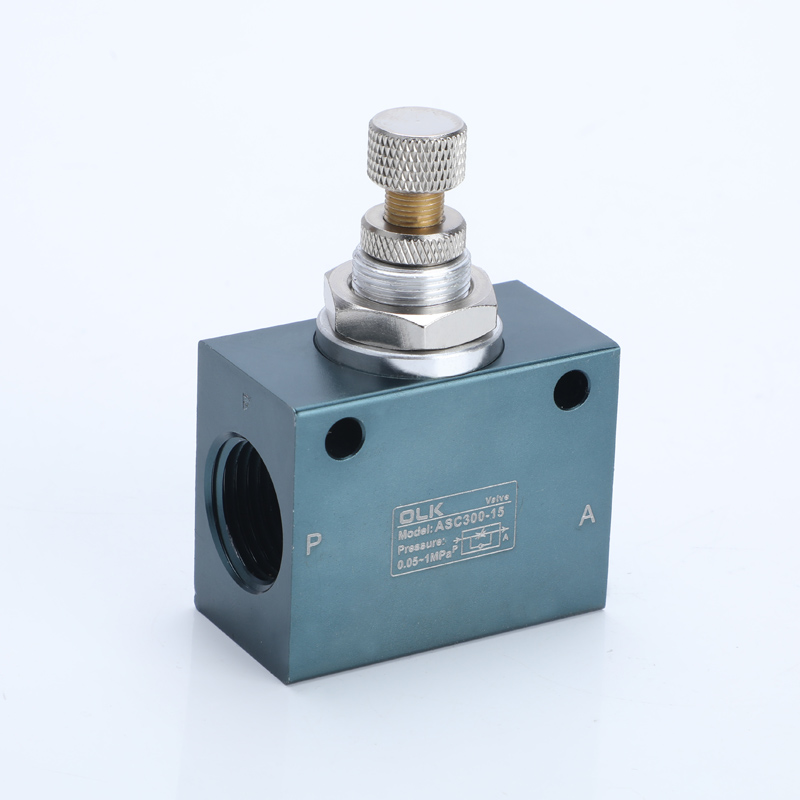

ASC300-15 |
G1/2 |
1650 |
2500 |
|
Rozdiel medzi jednocestnými ventilmi na reguláciu prietoku ASC (tvrdé tesnenie) a RE (mäkké tesnenie) |
|||
| Model |
predajná štruktúra |
Vlastnosti |
Vhodné aplikácie |
| ASC (tvrdé tesnenie) |
Tesnenie kov na kov |
Odolnosť voči vysokému tlaku, vysoká teplotná odolnosť, dlhá životnosť, nie je ľahké nosiť |
Vysokofrekvenčný pohyb, drsné prostredie, priemyselné stroje |
| RE (mäkké tesnenie) |
Gumové tesnenie |
Lepšia vzduchotesnosť, stabilnejší výkon pri nízkom tlaku |
Nízkotlakové systémy, aplikácie vyžadujúce vysoký tesniaci výkon |
Časté otázky:
Ovplyvňuje nastavenie spätného ventilu ASC tlak?
Škrtiaca klapka v podstate neovplyvňuje zdroj tlaku, iba prietok a tým aj rýchlosť.
Udržujte zdroj tlaku stabilný.
Čo je odolnejšie, ASC (tvrdé tesnenie) alebo RE (mäkké tesnenie)?
ASC je odolnejší.
Dlhšia životnosť, odolnosť voči znečisteniu a nárazu tvrdej konštrukcie tesnenia. Nie je náchylný na zlyhanie tesnenia v dôsledku oleja alebo častíc
Ktorý spätný ventil je vhodnejší pre znečistený vzduch alebo zaolejované prostredie?
ASC (tvrdé tesnenie) je vhodnejšie a nie je ľahké ho zachytiť olejom a časticami.
