Dvojčinné: 30-800 mm/s Jednočinné: 50-800 mm/s
Používa sa na spoločné riadenie a pohon pohybu v mikrorobotoch, čo umožňuje presné robotické operácie; ovládanie pohybu v malých lekárskych zariadeniach, ako napríklad ovládanie pohyblivých častí chirurgických nástrojov; a funkcie, ako je manipulácia so vzorkami a umiestnenie v laboratórnych zariadeniach, čím sa zlepšuje účinnosť a presnosť experimentu.

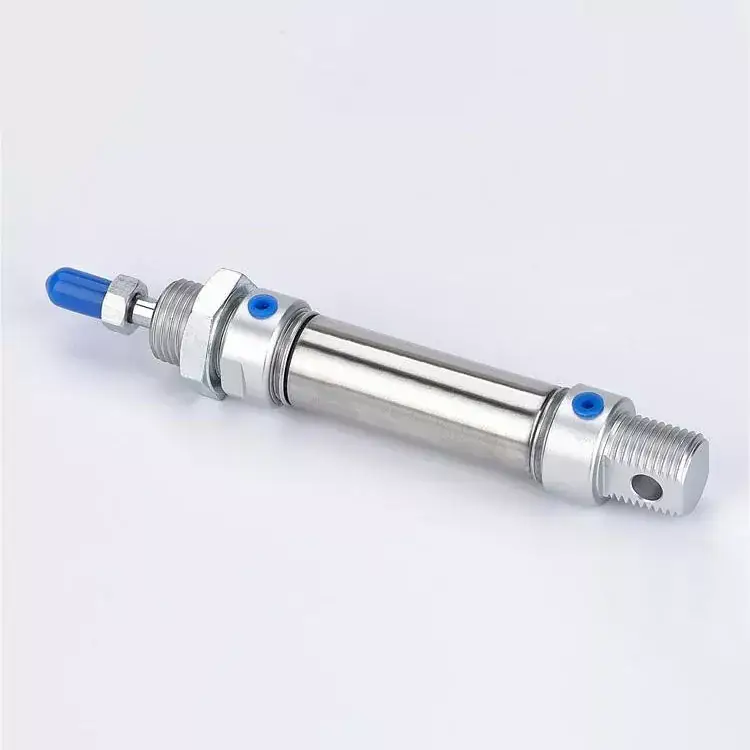

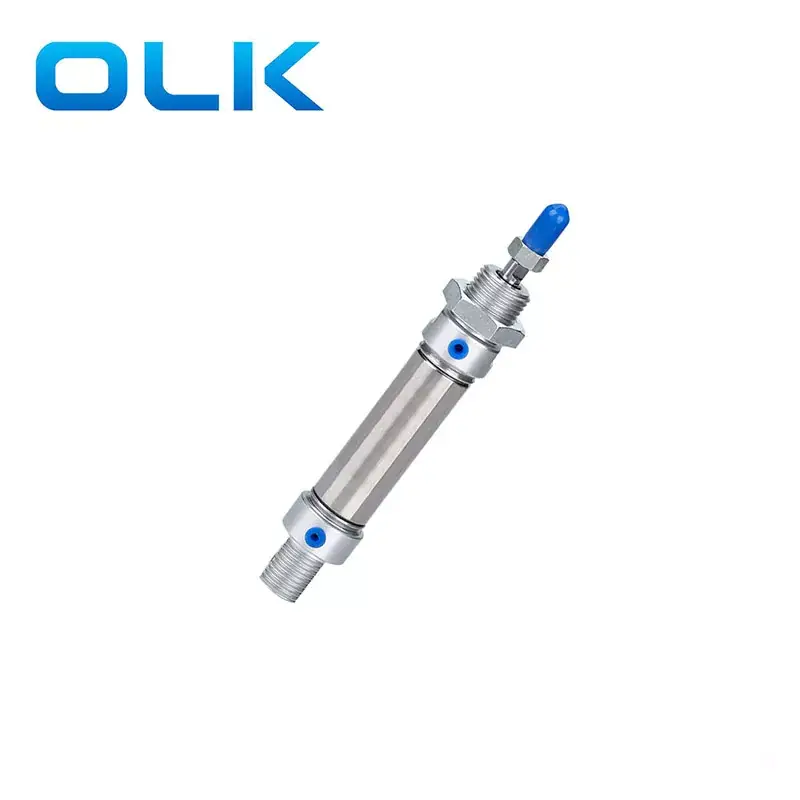

Mini valec z nehrdzavejúcej ocele série MA značky OLK sa dodáva so vstavanými magnetmi a je na trhu dobre etablovaný.
Mini valec OULEIKAI série MA Charakteristika produktu
· Tesnenie piestu má špeciálnu obojstrannú tesniacu štruktúru, kompaktnú veľkosť, s funkciou skladovania oleja.
Mini valec z nehrdzavejúcej ocele série MA Štandardné špecifikácie

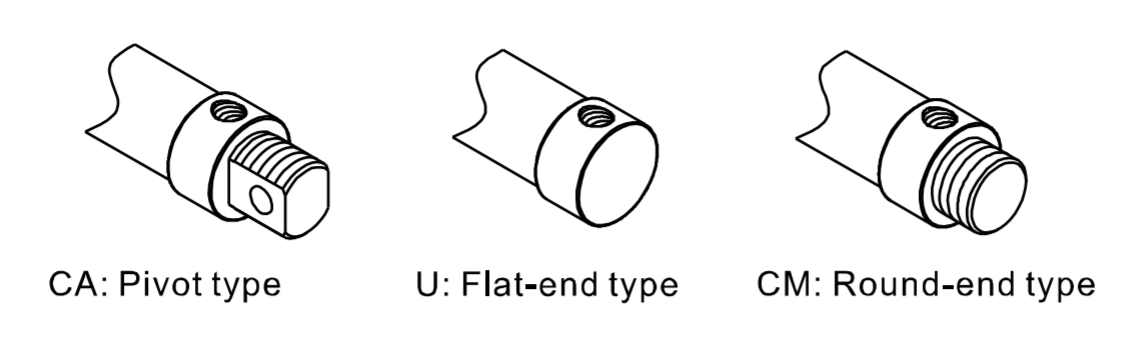

· Rôzne tvary zadných krytov uľahčujú inštaláciu valca.

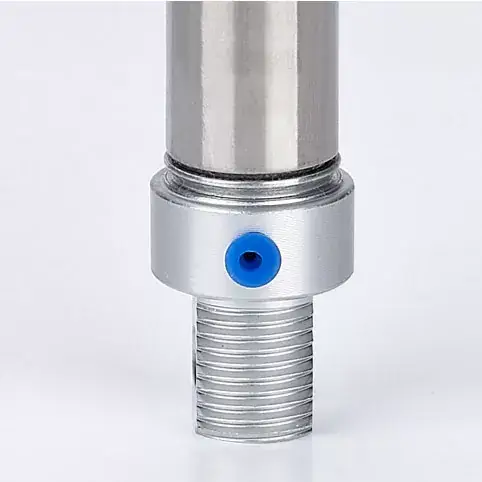

· Predný a zadný kryt je prinitovaný k telu valca z nehrdzavejúcej ocele s rolovacou štruktúrou balíka, ktorá zaisťuje spoľahlivé spojenie. Telo valca je vyrobené z vysoko presných rúrok z nehrdzavejúcej ocele, ktoré poskytujú vysokú pevnosť a odolnosť proti korózii.

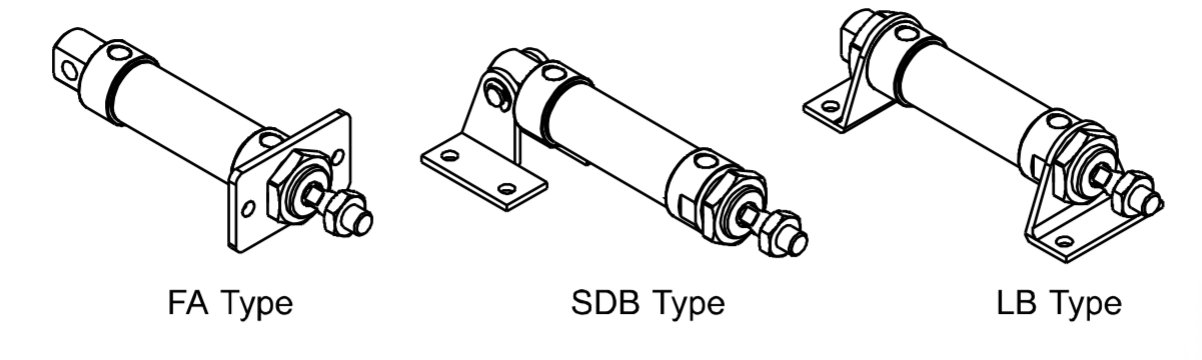

· Pre zákazníka sú k dispozícii rôzne špecifikácie valcov a príslušenstva na montáž valcov.
· Všetky valce v tejto sérii sú vybavené magnetmi.
MA Symbol mini valca z nehrdzavejúcej ocele:
| MA | 20 | X | 50 | _ | S | _ | CM | ||
| Model: | Veľkosť otvoru | Stoke | Magent | Zadný kryt | Montáž | Typ vlákna | |||
| MA: mini valec (dvojčinný) | S: s magnetom | CA: Typ pivot | Prázdne: | M5X0,8 | |||||
| MAC: mini valec (dvojčinný s vankúšom) | CM: Typ s okrúhlym koncom | FA | T:NPT | ||||||
| MSA: mini valec (Jednoduché stlačenie) | U: Typ s plochým koncom | SDB | G:G | ||||||
| MTA: mini valec (jednočinný ťah) | LB | ||||||||
| MAJ | 20 | X | 50 | _ | 20 | S | _ | ||
| Model: | Veľkosť otvoru | Stoke | Nastaviteľný zdvih | Magent | Montáž | Typ vlákna | |||
| MAD: mini valec (dvojitá tyč) | 10:10 mm | S: s magnetom | Prázdne: | M5X0,8 | |||||
| MACD: mini valec (Dvojitá tyč s vankúšom) | 20:20 mm | FA | T:NPT | ||||||
| MAJ: mini valec (nastaviteľný zdvih) | 30:30 mm | LB | G:G | ||||||
| MACJ: mini valec (nastaviteľný zdvih s vankúšom) | 40:40 mm | ||||||||
| 50:50 mm | |||||||||
| 75:75 mm | |||||||||
| 100:100 mm | |||||||||
| MA | 20 | X | 50 | _ | S | _ | U | ||
| Model: | Veľkosť otvoru | Stoke | Magent | Predný obal | Typ vlákna | ||||
| MAR: mini valec (dvojčinný s vankúšom) | S: s magnetom | F: Pevný typ vpredu | M5X0,8 | ||||||
| U: Pevný typ zhora | T:NPT | ||||||||
| G:G | |||||||||
|
Veľkosť otvoru (mm) |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
|||
|
Herecký režim |
Dvojité pôsobenie |
|||||||||
|
Single Acting |
||||||||||
|
Pracovné médium |
Vyčistený vzduch |
|||||||||
|
Pracovný tlak |
Dvojité pôsobenie: 0,1-1,0 MPa (15-145Psi) |
|||||||||
|
Jednočinné: 0,2-1,0 MPa (28-145Psi) |
||||||||||
|
Dôkaz Tlak |
1,5 MPa (215 psi) |
|||||||||
|
Rozsah pracovnej teploty |
'-20-70 ℃ |
|||||||||
|
Rozsah pracovnej rýchlosti |
Dvojčinné: 30-800 mm/s Jednočinné: 50-800 mm/s |
|||||||||
|
Režim vyrovnávacej pamäte |
MAC.MACD, séria MACJ: Nastaviteľný vankúš / Iná séria: nárazový vankúš |
|||||||||
|
Veľkosť portu |
M5X0,8 |
PT1/8 |
PT1/4 |
|||||||
MAD: mini valec (dvojitá tyč):
|
Model |

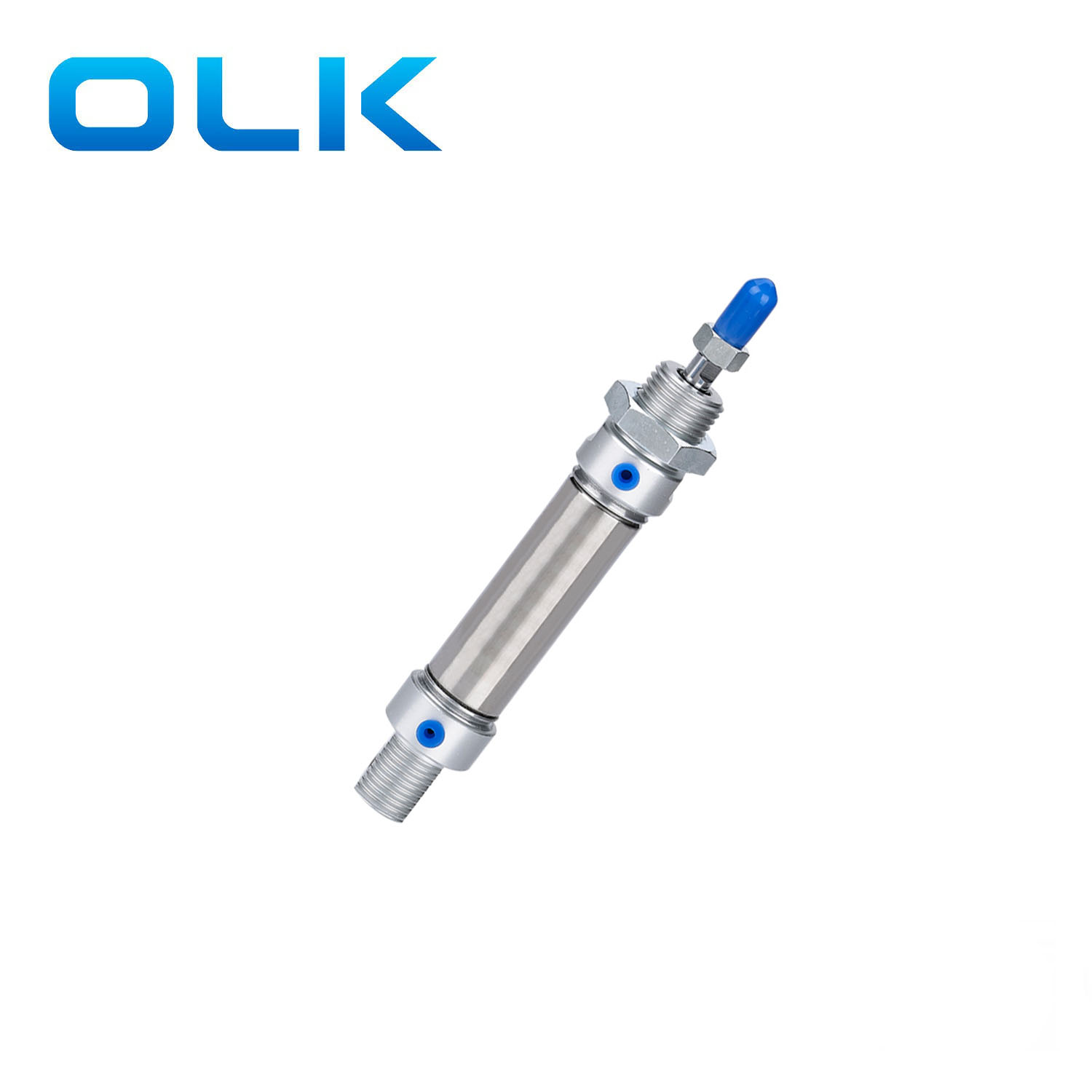

MA nerezový mini valec
|

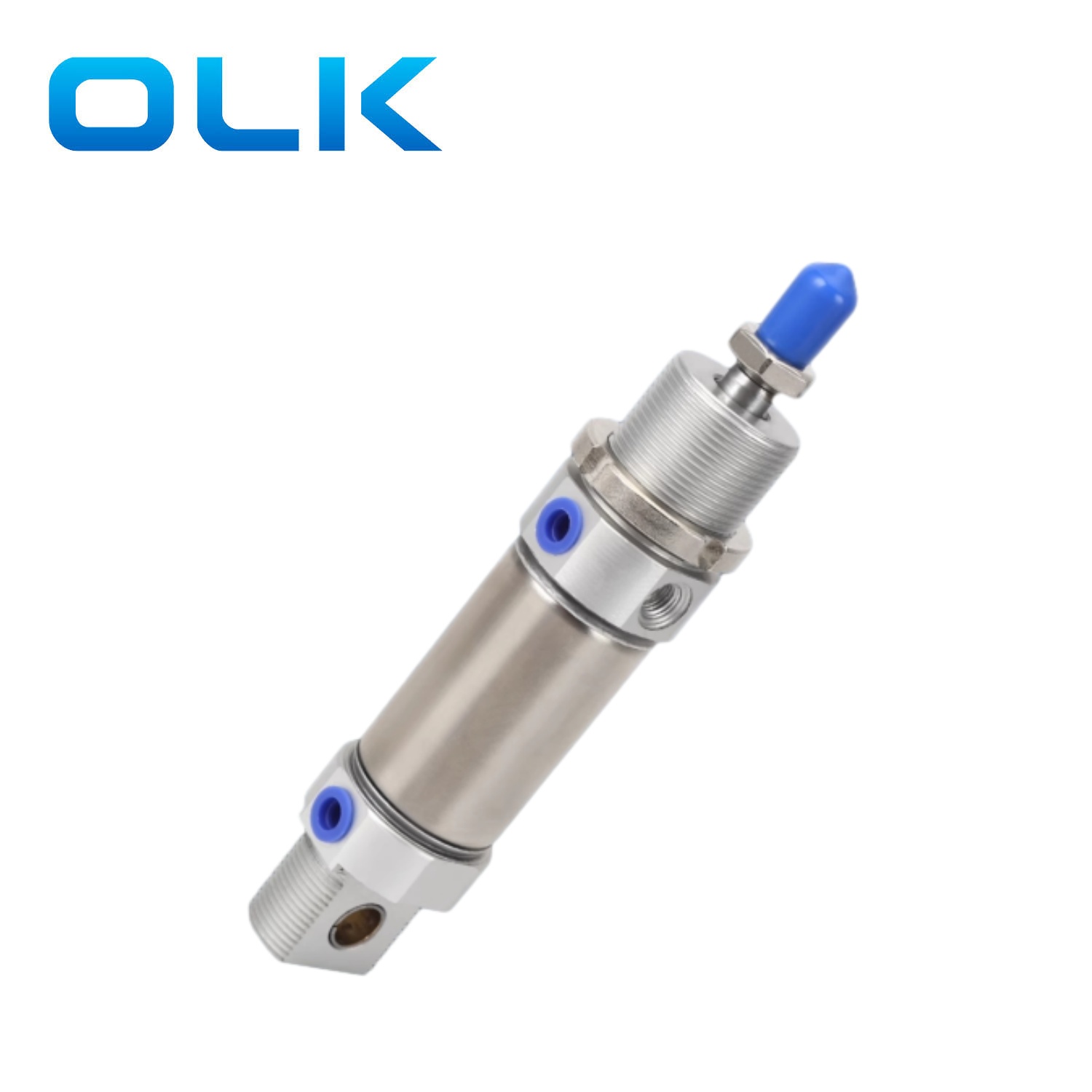

MI mini valec z nehrdzavejúcej ocele
|
| Single Acting | 16-32 mm | M5X0,8 |
| Štruktúra | Kompaktný | Štandardné |
| Štandardné | štandard ARTAC | ISO6432 |
| Magnet | s magnetom, kompatibilný s magnetickými snímačmi | bez magnetu |
| Voliteľné montážne príslušenstvo |
FA, SDB, LB
|

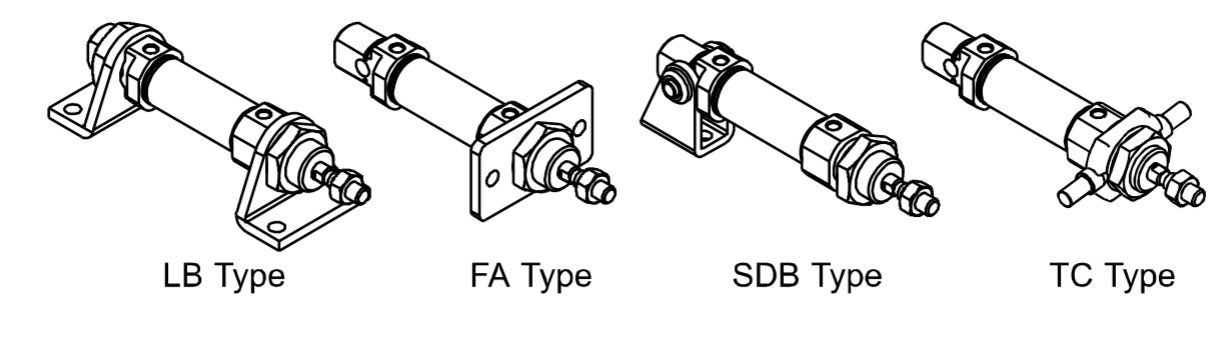

LB, FA, SDB, TC
|

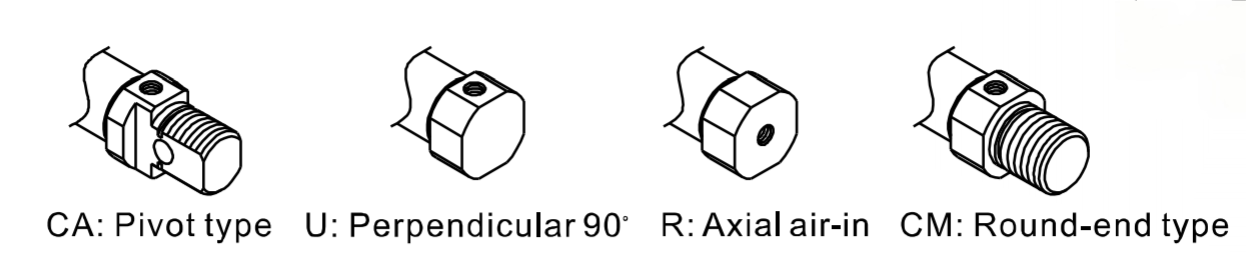

| Voliteľné zadné kryty |
CA, U, CM
|
CA,U,R,CM
|
