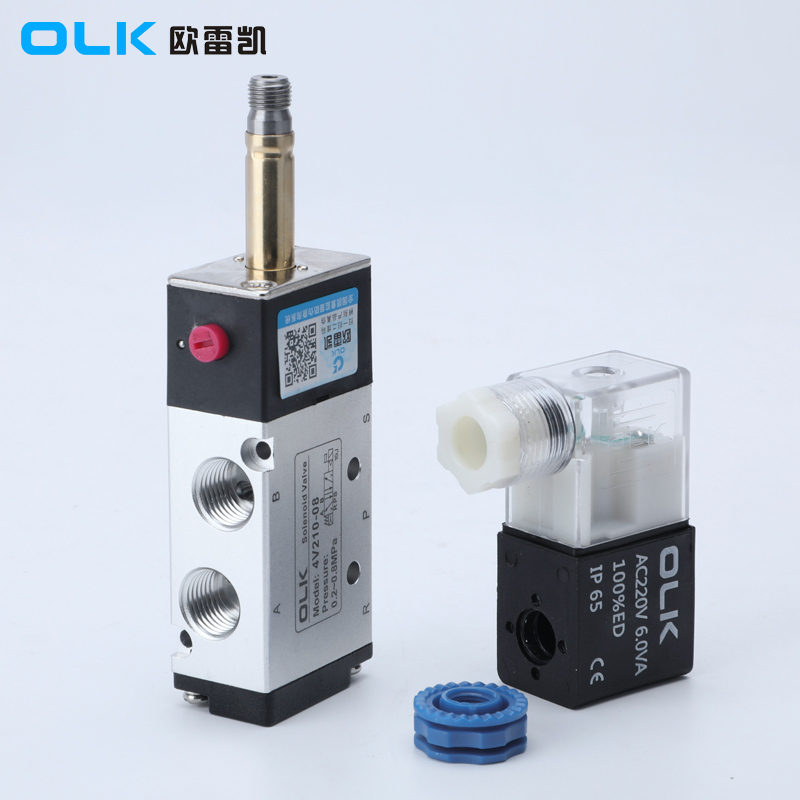

Rozdiel medzi tromi typmi ventilov 5/3Solenoidové ventily
Pri objednávke 5.3solenoidové ventily, okrem jednoduchého a dvojitého elektrického ovládania existujú tri konfigurácie: C (dvojitý solenoid 5/3-cestný uzavretý stred), E (dvojitý solenoid 5/3-cestný výfukový stred) a P (dvojitý solenoid 5/3-cestný tlakový centrum).
| 5/3 cestasolenoidový ventilsymbol | Objednávací kód |
|
|
 |

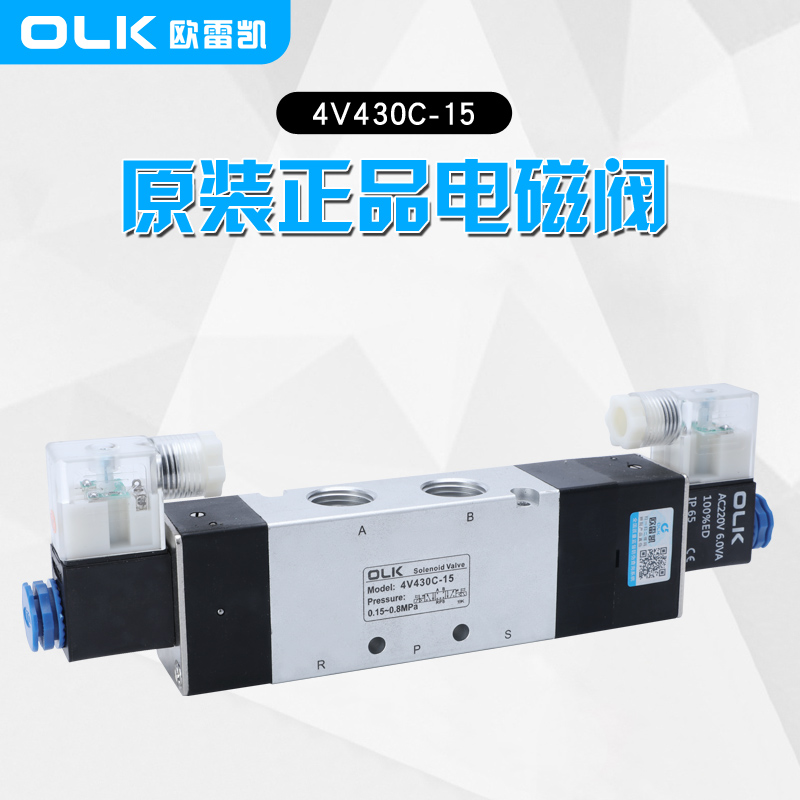

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Dvojitý solenoidový 5/3-cestný uzavretý stred |
5/3 ventil v normálne zatvorenej polohe. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Dvojitý solenoidový stred výfuku 5/3 |
5/3 ventil v normálne otvorenej polohe. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Dvojitý solenoidový 5/3-cestný tlakový stred |
5/3 ventil vo výfukovej polohe. |
Tlak na porte P (tlak prívodu):
Vzťahuje sa to na tlak na vstupnom porte solenoidového ventilu (zvyčajne označený ako P). Tento tlak je hnacou silou na riadenie toku tekutiny, keď sa ventil otvára alebo zatvára.
V konfigurácii tlakového centra je tlak na vstupnom porte (P) vyšší ako na iných portoch (ako A alebo B) a riadiaci systém nasmeruje tento tlak do príslušného kanála.
Stredná poloha výfuku:
Toto popisuje stavsolenoidový ventilkeď je v strednej polohe. V prípade trojpolohových solenoidových ventilov, keď je cievka v strednej polohe, môžu byť všetky porty (ako napríklad P, A a B) prepojené, alebo špecifické porty môžu vytvárať únikovú cestu.
V typickej konfigurácii výfuku v strednej polohe sa tlak z portov A alebo B môže vrátiť do výfukového otvoru (zvyčajne označeného R alebo T), čím sa uvoľní tlak. Tento dizajn sa používa v niektorých aplikáciách, aby sa zabránilo nadmernému nárastu tlaku v systéme, keď nie je prítomný žiadny riadiaci signál.
Uzavreté centrum:
V konfigurácii so zatvoreným stredom sú všetky porty solenoidového ventilu v strednej polohe utesnené, čo znamená, že cez žiadne porty nemôže prúdiť žiadna tekutina.
Táto konštrukcia sa zvyčajne používa v situáciách, keď je potrebné udržiavať tlak alebo zabrániť nežiaducemu prietoku tekutiny, keď je systém v strednej polohe.
Zhrnutie:
Stred tlaku: Vzťahuje sa na tlak aplikovaný nasolenoidové ventilyvtok.
Výfukové centrum: Opisuje stav, kedy môže byť tekutina vypustená z jedného alebo viacerých portov v strednej polohe.
Uzavretý stred: Opisuje stav, v ktorom sú všetky porty utesnené a bránia prietoku tekutiny v strednej polohe.
Výhody 5/3 solenoidového ventilu v porovnaní s 5/2 solenoidovým ventilom:
Viac možností strednej polohy:
5/3 solenoidový ventil má tri pracovné polohy, pričom stredná poloha je konfigurovateľná do rôznych stavov (ako je tlak, výfuk alebo zatvorený).
Táto flexibilita umožňuje udržiavať tlak, odsávací tlak alebo úplne utesniť systém, keď je ventil deaktivovaný alebo v núdzovej situácii, čím ponúka viac možností ovládania pre rôzne aplikácie.
Vylepšená bezpečnosť a kontrola:
5/3 solenoidový ventil si môže zvoliť udržiavanie tlaku alebo výfukového tlaku v strednej polohe, čím poskytuje ochranu v aplikáciách kritických z hľadiska bezpečnosti pred neúmyselným zásahom. Napríklad v prípade výpadku napájania alebo straty riadiaceho signálu môže výber vhodnej strednej polohy ochrániť zariadenie a personál.
5/2 solenoidový ventil sa pri strate signálu môže vrátiť iba do svojej pôvodnej polohy a nemôže poskytnúť podobnú ochranu.
Prevencia nárazu valca:
Stredná poloha 5/3 solenoidového ventilu môže byť použitá na zmiernenie nárazu na valec pri zmene smeru. Napríklad výber strednej polohy výfukového typu môže umožniť uvoľnenie čiastočného tlaku pri prepínaní smeru, čím sa zabráni nárazom v dôsledku náhleho zastavenia alebo spustenia, čím sa predĺži životnosť zariadenia.
A 5/2solenoidový ventilchýba táto funkcia, pretože dokáže rýchlo prepínať medzi dvoma smermi, čo môže v niektorých prípadoch spôsobiť náraz a opotrebovanie zariadenia.
Záver:
5/3 solenoidový ventil ponúka v porovnaní s 5/2 solenoidovým ventilom významné výhody v oblasti flexibility, bezpečnosti, zmiernenia nárazov a komplexného ovládania. Vďaka tomu je veľmi cenný v aplikáciách, ktoré vyžadujú viacero prevádzkových režimov, zvýšenú bezpečnosť a znížený vplyv na zariadenie. Medzitým sa 5/2 solenoidový ventil s jednoduchšou štruktúrou a nižšou cenou zvyčajne používa v systémoch, kde nie je potrebné zložité ovládanie.
-
