Solenoidový ventil 3V2 3-cestný

Nasleduje úvod k 3-cestnému elektromagnetickému ventilu 3V2, spoločnosť OLK dúfa, že vám pomôže lepšie pochopiť 3-cestný elektromagnetický ventil 3V2. Vitajte nových a starých zákazníkov, aby s nami pokračovali v spolupráci na vytvorení lepšej spoločnej budúcnosti!

Odoslať dopyt

Popis produktu

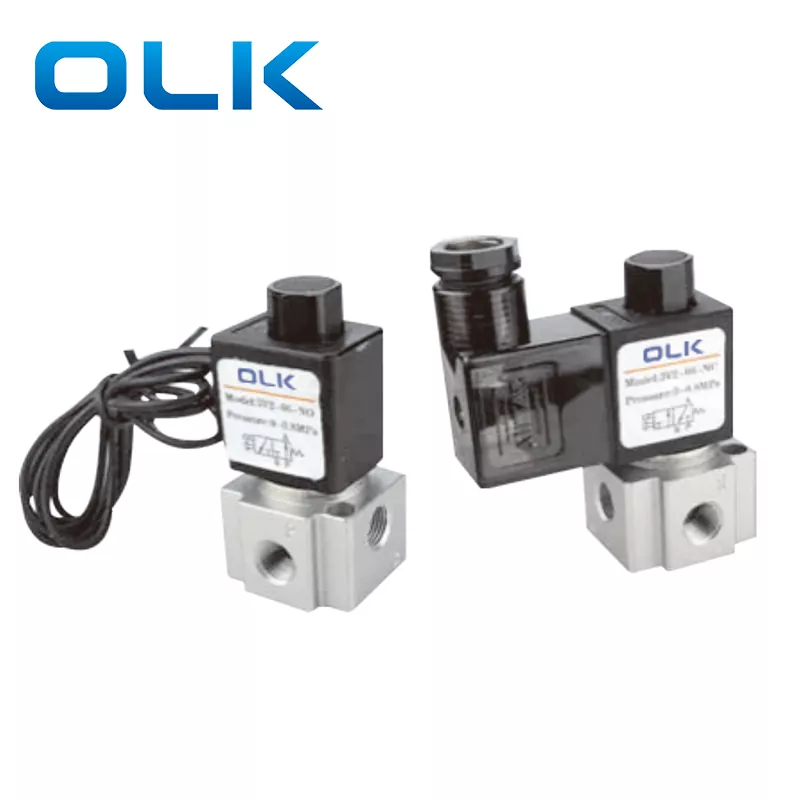

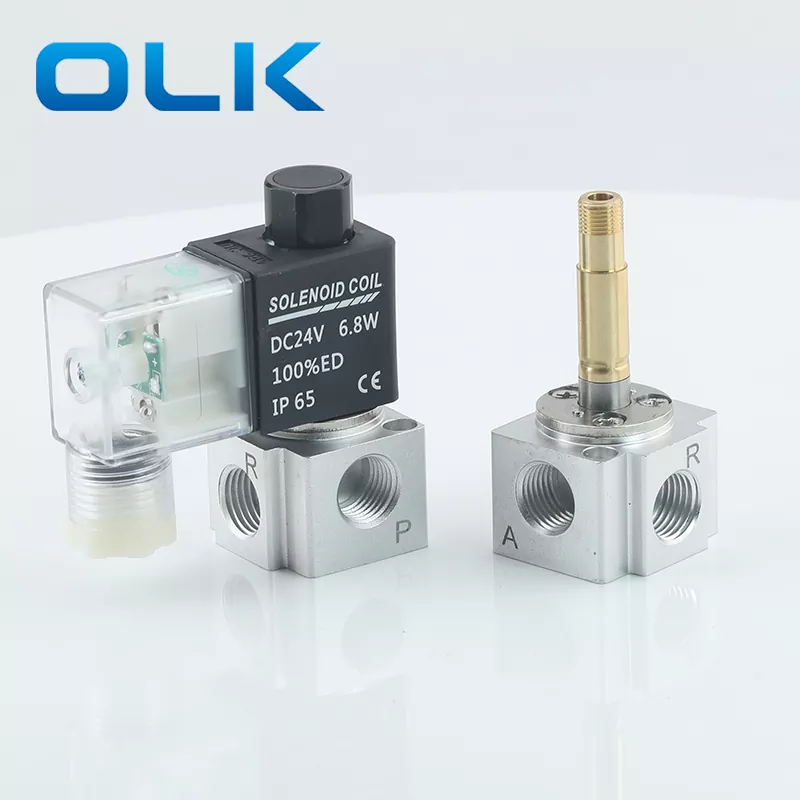

Solenoidový ventil 3V2 je malý, ľahký a ľahko sa inštaluje. Jeho telo je vyrobené zo silného hliníka, ktorý odoláva hrdzi a poškodeniu. Ventil využíva spoľahlivú solenoidovú cievku s možnosťou napájania DC12V, DC24V, AC110V alebo AC220V.

Tento elektromagnetický ventil 3V2 značky OLK funguje dobre na reguláciu stredného prietoku vzduchu. Rýchlo sa prepína, spotrebuje málo energie a dlho vydrží. Môže byť normálne zatvorený (NC), normálne otvorený (NO) alebo dvojitý solenoid. Často sa používa v automatizačných linkách, baliacich strojoch, tlačiarenských strojoch a potravinárskych strojoch. Jeho malé rozmery ho predurčujú do stiesnených priestorov.

0 ~ 0,8 MPa (0 ~ 114 psi)

1.Priamočinná štruktúra s citlivým spínaním.

2. K dispozícii sú typy normálne zatvorené (NC) a normálne otvorené (NO).

3.Koaxiálny uzatvárací dizajn pre dobré utesnenie a veľký prietok.

4. Nie je potrebné žiadne mazanie.

Vysokoprietokový solenoidový ventil 3V3 je 2-polohový, 3-cestný ventil s priamo pôsobiacim dizajnom, ktorý poskytuje rýchlejšiu odozvu a vyššiu frekvenciu spínania ako pilotne ovládané ventily. Jeho robustné telo z hliníkovej zliatiny podporuje vysoký prietok vzduchu a vyšší tlak a možno ho použiť aj pri vákuových aplikáciách. Možnosti solenoidovej cievky zahŕňajú DC12V, DC24V, AC110V alebo AC220V, čo zaisťuje stabilnú a citlivú prevádzku.

6. K dispozícii sú viaceré možnosti štandardného napätia.

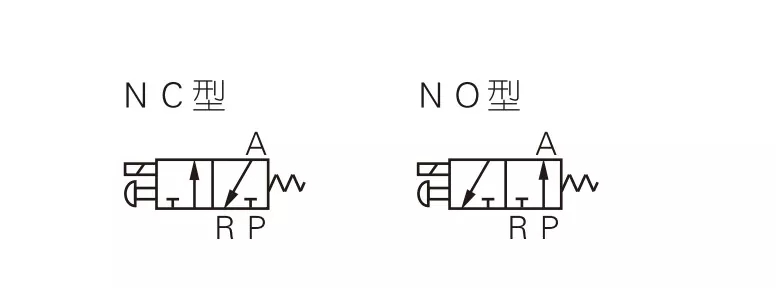

Symbol ventilu 3V2:

Objednávací kód
3V	2	-	08	NC	A
Model	kód		Spotreba energie	Herecký typ	Štandardné napätie	Elektrický vstup	Typ vlákna
3V:2 pozície 3 cesty	séria 2:2		06:G1/8	NC: normálne zatvorené	A: AC220V	Prázdne: VÁŠ typ	3V
			08:G1/4	NIE: normálne otvorené	B: DC24V	I: Typ linky	T:NPT
					C: AC 110V
					B: DC24V
					F: DC 12V

Model	3V206	3V208
Pracovné médium	Vzduch (filtrovaný filtrom 40 μm alebo viac)	Vzduch (filtrovaný filtrom 40 μm alebo viac)
Herecký typ	Priame pôsobenie
Veľkosť portu	G1/8	G1/4
Pozícia a spôsob	2 Pozícia 3 smer
Efektívna oblasť	3,2 mm² (Cv = 0,18)	3,4 mm² (Cv = 0,19)
Mazanie	Nevyžaduje sa
Rozsah prevádzkového tlaku	0 ~ 0,8 MPa (0 ~ 114 psi)
Dôkazný tlak	1,5 MPa (215 psi)
Prevádzková teplota (℃)	-20 ~ 70
Materiál tela	Zliatina hliníka

Štandardné napätie	AC220V AC110 AC24V DC24V DC12V
Rozsah napätia	AC: ± 15 % DC : ± 10 %
Spotreba energie	AC:7VA DC:7.0W
Trieda ochrany	IP65 (DIN40050)
Stupeň izolácie	Úroveň B

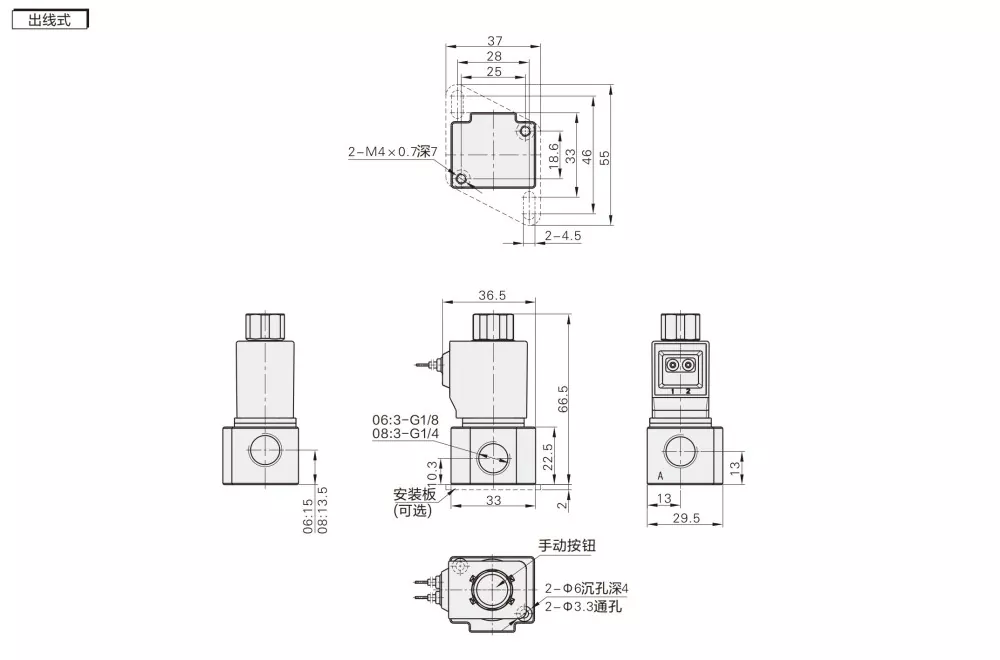

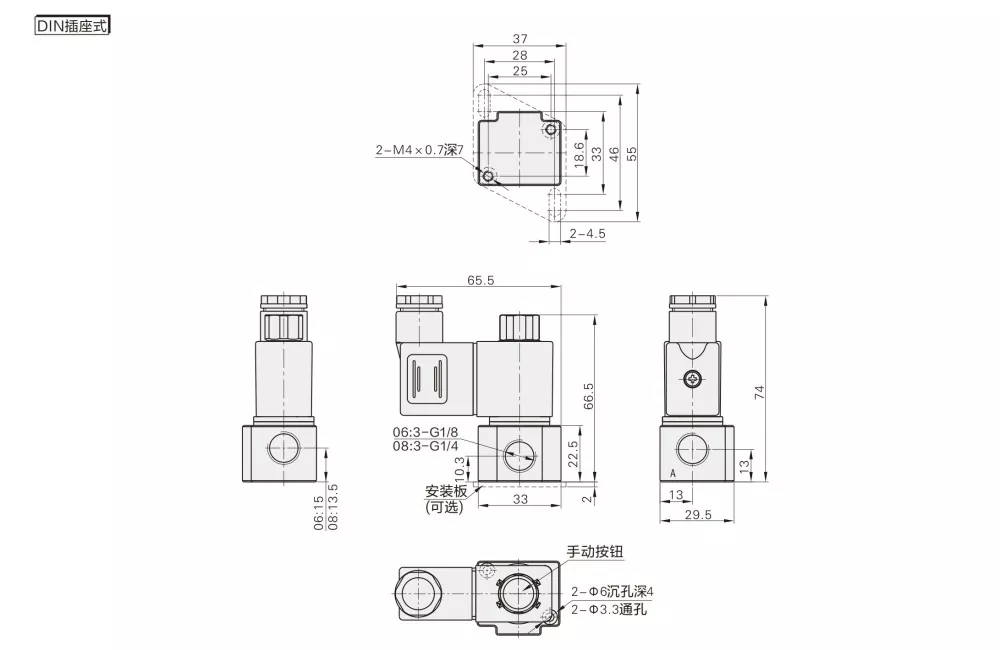

Typ pripojenia	Typ zástrčky DIN/typ vedenia
Min. čas budenia	0,05 sek

Nie	Meno
1	3,4 mm² (Cv = 0,19)
2	Dištančný rukáv
3	Zostava jadra
4	jar
5	Telo
6	Tesnenie
7	Zostava solenoidu
8	Piestová tyč
9	Cievka
10	Pohyblivé železné jadro
11	Pevná podložka
12	Pevná matica
13	Manuálne tlačidlo
14	Terminál
15	Tesnenie koncovky

Položka	3V1-M5/3V1-06	2V025-06/2V025-08	3V2-06/3V2-08	3V3-08
Pracovné médium	Vzduch	Vzduch, voda, olej	Vzduch	Vzduch
Počiatočný stav:	NC	NC/NO	NO/NC	NO/NC
Typ aktivácie	Priame pôsobenie	Priame pôsobenie	Priame pôsobenie	Priame pôsobenie
Veľkosť portu	M5; G1/8	G1/8; G1/4	G1/8; G1/4	G1/4
Pozícia a spôsob	3 Port 2 Pozícia	2 Port 2 Poloha	3 Port 2 Pozícia	3 Port 2 Pozícia
Mazanie	Nevyžaduje sa	Nevyžaduje sa	Nevyžaduje sa	Nevyžaduje sa
Pracovný tlak	0–0,7 MPa	0–0,7 MPa	0–0,8 MPa	0–0,8 MPa
Dôkazný tlak	1,2 MPa	1,5 MPa	1,2 MPa	1,2 MPa
séria 3:3	φ1,2 mm	φ1,2 mm	Φ3,2 mm/φ3,4 mm	Φ11 mm (veľký prietok vzduchu)
