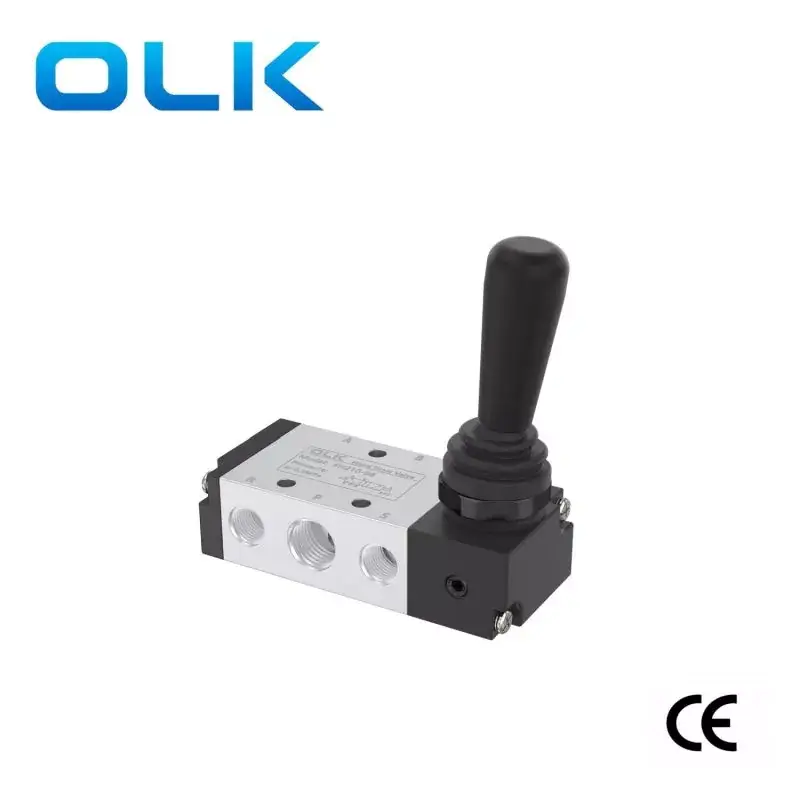

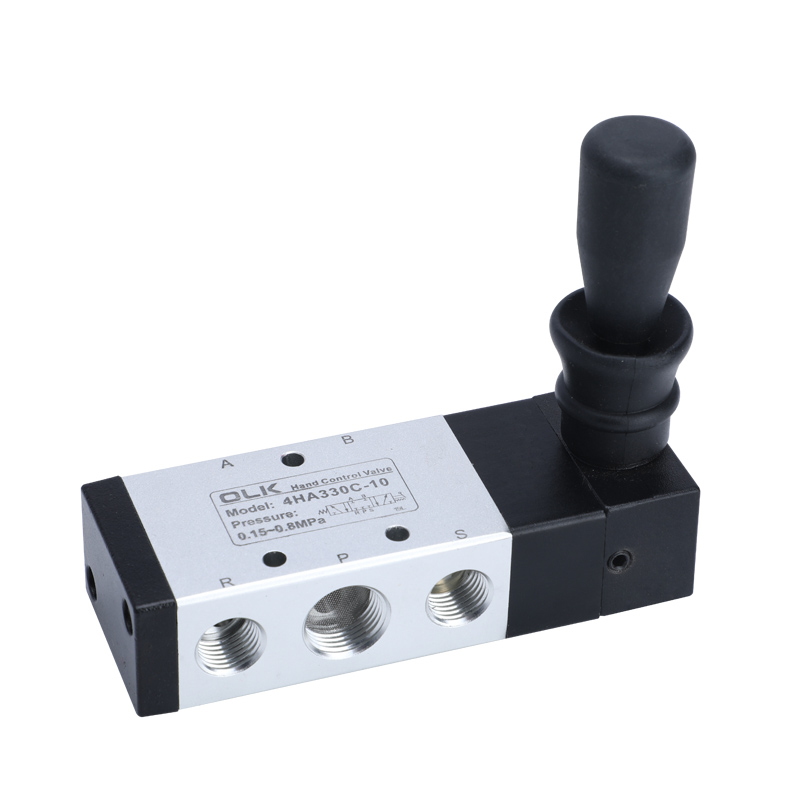

4H Series Lever Valve 5 Way

Model:4H230

Ako profesionálna výroba pákového ventilu 4H série 5-Way Pannering si môžete byť istí, že si kúpite pákové ventily 4H série z našej továrne a OLK vám ponúkne najlepšiu službu po predaji a včasné doručenie.

Odoslať dopyt

Popis produktu

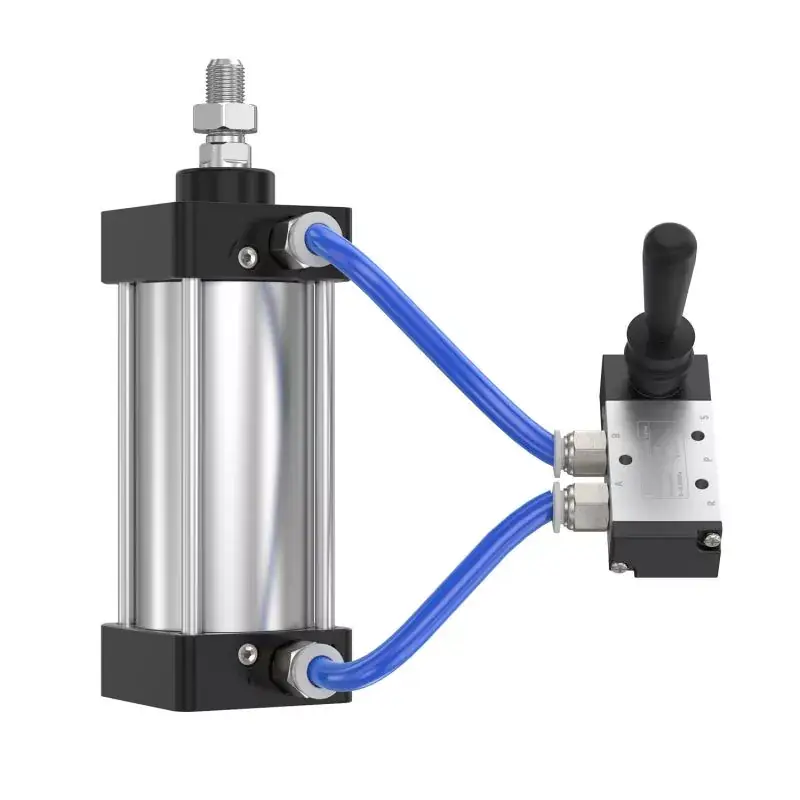

Leverový ventil série Ouleikai (OLK) 4H ponúka jednoduchú a spoľahlivú prevádzku bez zložitých komponentov elektrického riadenia, čím zabezpečuje vysokú spoľahlivosť a vhodnosť základných scenárov pneumatických regulácií. Používatelia môžu upraviť smer toku plynu prevádzkou ventilu ručnej páky podľa skutočných potrieb.

4H séria pákových ventilov uplatniteľných scenárov: laboratórne aplikácie, ako sú laboratórne pneumatické systémy, výskumné vybavenie atď.

Poznámky: Ak sa počas používania nájdu akékoľvek abnormality, napríklad únik plynu alebo rušenie ventilov, prestaňte okamžite používať a kontaktujte predajne spoločnosti OLK Company Personnel na službu po predaji.

Symbol:

Objednávkový kód
4H	2	30c	08
Model:	Kód:	Typ ventilu:	Veľkosť portu:
4H: Manuálny resetový ventil ručný ventil ventilu	Séria 2: 200	10: 5/2 Way Ventil	200 Series: 06: G1/8

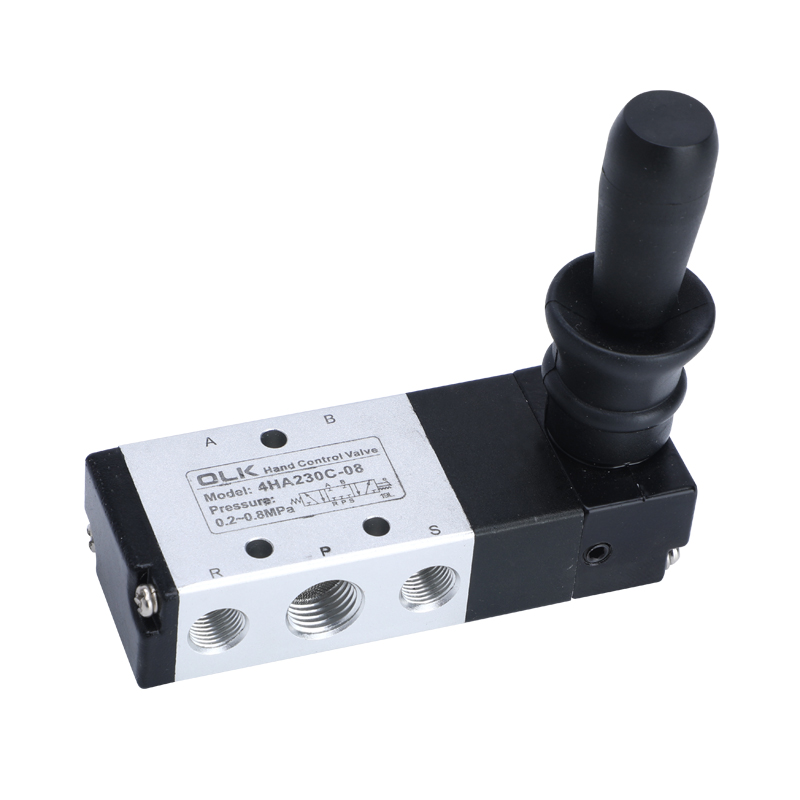

4ha: ručný ventil na ručný ventil na pružinu	Séria 3: 300	30c: 5/3 spôsob, 3 poloha zatvorené centrum	200 Series: 08: G1/4
		30E: 5/3 spôsob, 3 polohové výfukové centrum	300 série ： 08 ： G1/8
		30p: 5/3 spôsob, 3 polohové tlakové stredisko	300 série ： 10 ： G3/8

OLK 4H Series 2/5 3/5 Ručné pákové ventily Charakteristiky produktu

1. Manuálna prevádzka, hladké ovládanie, presné a spoľahlivé umiestnenie;

2. Štruktúra typu piestu, vynikajúce tesnenie, kompaktná veľkosť, ľahká, ľahká inštalácia a demontáž;

3. Vnútorná diera je spracovaná špeciálnou technikou, ktorá vedie k nízkemu odporu trenia a dlhej životnosti;

4. Nie je potrebné mazanie oleja;

5. Funkcia inštalácie panela, ľahká a pohodlná inštalácia, uspokojujúca rôzne potreby zákazníkov.

Ouleikai 4H Inštalácia a používanie ventilového ventilu

1) Manuálny resetový manuálny ventil s tromi portmi využíva pružinovú oceľovú loptičku, ktorá uľahčuje prepínanie. Postupujte opatrne, aby ste počas prevádzky neuplatňovali nadmernú silu, pretože to môže mať za následok nesprávne kontrolné pozície a nezamýšľané kroky.

2) Pri montáži panela môžete buď odstrániť alebo ponechať rozperku na základe konkrétnej situácie.

3) Poraďte sa s diagramom pre rôzne prístupy do inštalácie.

Osobitná poznámka: Pri zabezpečení panela zvážte hrúbku montážnej dosky a priemer montážneho otvoru.

4H sériové pákové ventily 5 spôsobov všeobecných parametrov

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Manuálne priame ovládanie
mazanie	nepotrebný
Rozsah pracovného tlaku MPA (PSI)	0–0,8 (0 ~ 114)
Zaručený odpor tlaku	1,5 MPA (215 psi)
Pracovná teplota ° C	-20 -70
Telesný materiál	hliník

4H sériové pákové ventily 5 spôsoby rôznych parametrov

model	Priemer prístavu	počet pozícií	Prierezová prierezová plocha mm² (hodnota CV)
4H210-06	Príjem = výstup = g1/8	2 Poloha 5 spôsob	14,0 (0,78)
4H230C-06	Príjem = výstup = g1/8	Tri pozície päť spôsob	12,0 (0,67)
4h230e-06	Príjem = výstup = g1/8	Tri pozície päť spôsob	12,0 (0,67)
4h230p-06	Príjem = výstup = g1/8	Tri pozície päť spôsob	12,0 (0,67)

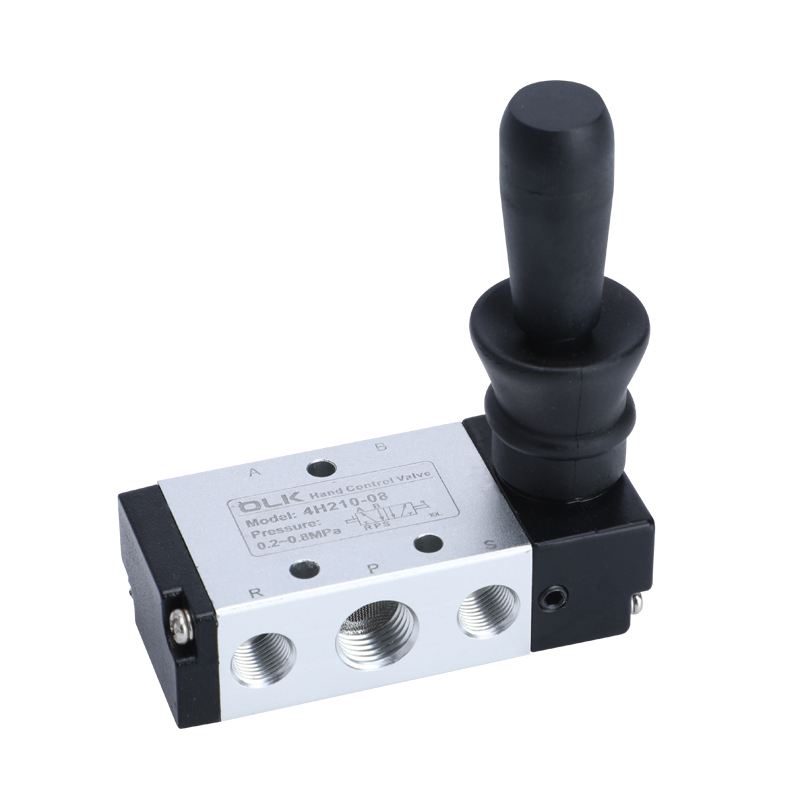

4H210-08	Príjem = výstup = g1/4	2 Poloha 5 spôsob	16,0 (0,89)
4H230C-08	Príjem = výstup = g1/4	Tri pozície päť spôsob	12,0 (0,67)
4h230e-08	Príjem = výstup = g1/4	Tri pozície päť spôsob	12,0 (0,67)
4h230p-08	Príjem = výstup = g1/4	Tri pozície päť spôsob	12,0 (0,67)
4H310-08	Príjem = výstup = g1/4	2 Poloha 5 spôsob	25,0 (1,39)
4H330C-08	Príjem = výstup = g1/4	Tri pozície päť spôsob	18,0 (1,00)
4h330e-08	Príjem = výstup = g1/4	Tri pozície päť spôsob	18,0 (1,00)
4h330p-08	Príjem = výstup = g1/4	Tri pozície päť spôsob	18,0 (1,00)

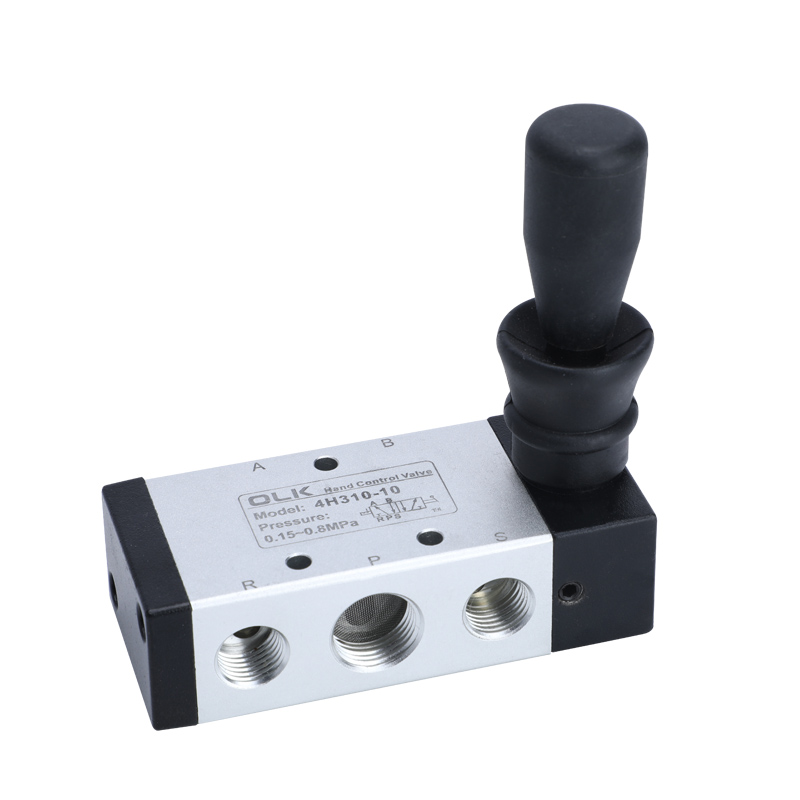

4H310-10	Vstup = výstup = výfuk G3/8 = G1/4	2 Poloha 5 spôsob	30,0 (1,67)
4H330C-10	Vstup = výstup = výfuk G3/8 = G1/4	Tri pozície päť spôsob	18,0 (1,00)
4h330e-10	Vstup = výstup = výfuk G3/8 = G1/4	Tri pozície päť spôsob	18,0 (1,00)
4h330p-10	Vstup = výstup = výfuk G3/8 = G1/4	Tri pozície päť spôsob	18,0 (1,00)
