3V3 vysokoprietokový solenoidový ventil

Ako profesionálny výrobca by vám OLK rád poskytol 3V3 vysokoprietokový solenoidový ventil. A OLK vám ponúkne najlepší servis po predaji a včasné dodanie.

Odoslať dopyt

Popis produktu

Vysokoprietokový solenoidový ventil 3V3 je 2-polohový, 3-cestný ventil s priamo pôsobiacim dizajnom, ktorý poskytuje rýchlejšiu odozvu a vyššiu frekvenciu spínania ako pilotne ovládané ventily. Jeho robustné telo z hliníkovej zliatiny podporuje vysoký prietok vzduchu a vyšší tlak a možno ho použiť aj pri vákuových aplikáciách. Možnosti solenoidovej cievky zahŕňajú DC12V, DC24V, AC110V alebo AC220V, čo zaisťuje stabilnú a citlivú prevádzku.

Tento 3-cestný solenoidový ventil s vysokým prietokom 3V3 je vhodný pre stredné až veľké pneumatické systémy, najmä pre viac valcov pracujúcich spoločne alebo systémy vyžadujúce vysoký prietok vzduchu. Jeho normálne uzavreté (NC), normálne otvorené (NO) a konfigurácie s dvojitým solenoidom ho robia ideálnym pre automatizačné linky, baliace stroje, tlačiarenské zariadenia a stroje na spracovanie potravín. Jeho rýchla a presná odozva ho odlišuje od malých ventilov ako 3V2.

Veľký prietok vzduchu 3V3 solenoidový ventil 3-cestný Charakteristiky produktov

1.Priamočinná štruktúra s citlivým spínaním.

2. K dispozícii sú typy normálne zatvorené (NC) a normálne otvorené (NO).

3.Koaxiálny uzatvárací dizajn pre dobré utesnenie a veľký prietok.

4. Nie je potrebné žiadne mazanie.

6. K dispozícii sú viaceré možnosti štandardného napätia.

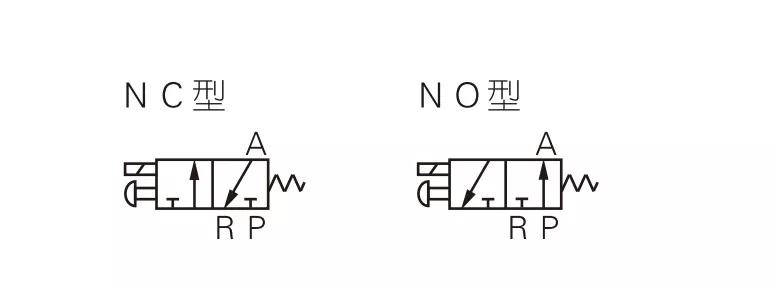

Symbol solenoidového ventilu 3V3:

Objednávací kód
3V	3	-	08	NC	A
Model	kód		Spotreba energie	Herecký typ	Štandardné napätie	Elektrický vstup	Typ vlákna
3V:2 pozície 3 cesty	séria 3:3		08:G1/4	NC: normálne zatvorené	A: AC220V	Prázdne: VÁŠ typ	3V
				NIE: normálne otvorené	B: DC24V	I: Typ linky	T:NPT
					C: AC 110V
					B: DC24V
					F: DC 12V

Model	3V3-08
Pracovné médium	Vzduch (filtrovaný filtrom 40 μm alebo viac)
Herecký typ	Priame pôsobenie
Veľkosť portu*	G1/4
Pozícia a spôsob	2 Pozícia 3 spôsobom
Efektívna oblasť	11 mm² (Cv = 0,62)
Mazanie	Nevyžaduje sa
Rozsah prevádzkového tlaku	Prevádzková teplota (℃)
Dôkazný tlak	1,5 MPa (215 psi)
Prevádzková teplota (℃)	A: AC220V
Materiál tela	Zliatina hliníka

Štandardné napätie	AC220V AC110 AC24V DC24V DC12V
Rozsah napätia	AC: ± 15 % DC : ± 10 %
Spotreba energie	AC:10VA DC:6,5W
Trieda ochrany	IP65 (DIN40050)
Stupeň izolácie	Úroveň B
Typ pripojenia	Typ zástrčky DIN/typ vedenia
Min. čas budenia	0,05 sek

Položka	3V1-M5/3V1-06	2V025-06/2V025-08	3V2-06/3V2-08	3V3-08
Pracovné médium	Vzduch	Vzduch, voda, olej	Vzduch	Vzduch
Počiatočný stav:	NC	NC/NO	NO/NC	NO/NC
Typ aktivácie	Priame pôsobenie	Priame pôsobenie	Priame pôsobenie	Priame pôsobenie
Veľkosť portu	M5; G1/8	G1/8; G1/4	G1/8; G1/4	G1/4
Pozícia a spôsob	3 Port 2 Pozícia	2 Port 2 Poloha	3 Port 2 Pozícia	3 Port 2 Pozícia
Mazanie	Nevyžaduje sa	Nevyžaduje sa	Nevyžaduje sa	Nevyžaduje sa
Pracovný tlak	0–0,7 MPa	0–0,7 MPa	0–0,8 MPa	0–0,8 MPa
Dôkazný tlak	1,2 MPa	1,5 MPa	1,2 MPa	1,2 MPa
séria 3:3	φ1,2 mm	φ1,2 mm	Φ3,2 mm/φ3,4 mm	Φ11 mm (veľký prietok vzduchu)
