Valec spojovacej tyče SCT

Vitajte vo veľkoobchodnom alebo prispôsobenom valci spojovacej tyče SCT z našej továrne kedykoľvek. Poskytneme vám továrenské zľavnené ceny našich produktov. OLK je výrobca a dodávatelia valcov spojovacích tyčí SCT v Číne.

Odoslať dopyt

Popis produktu

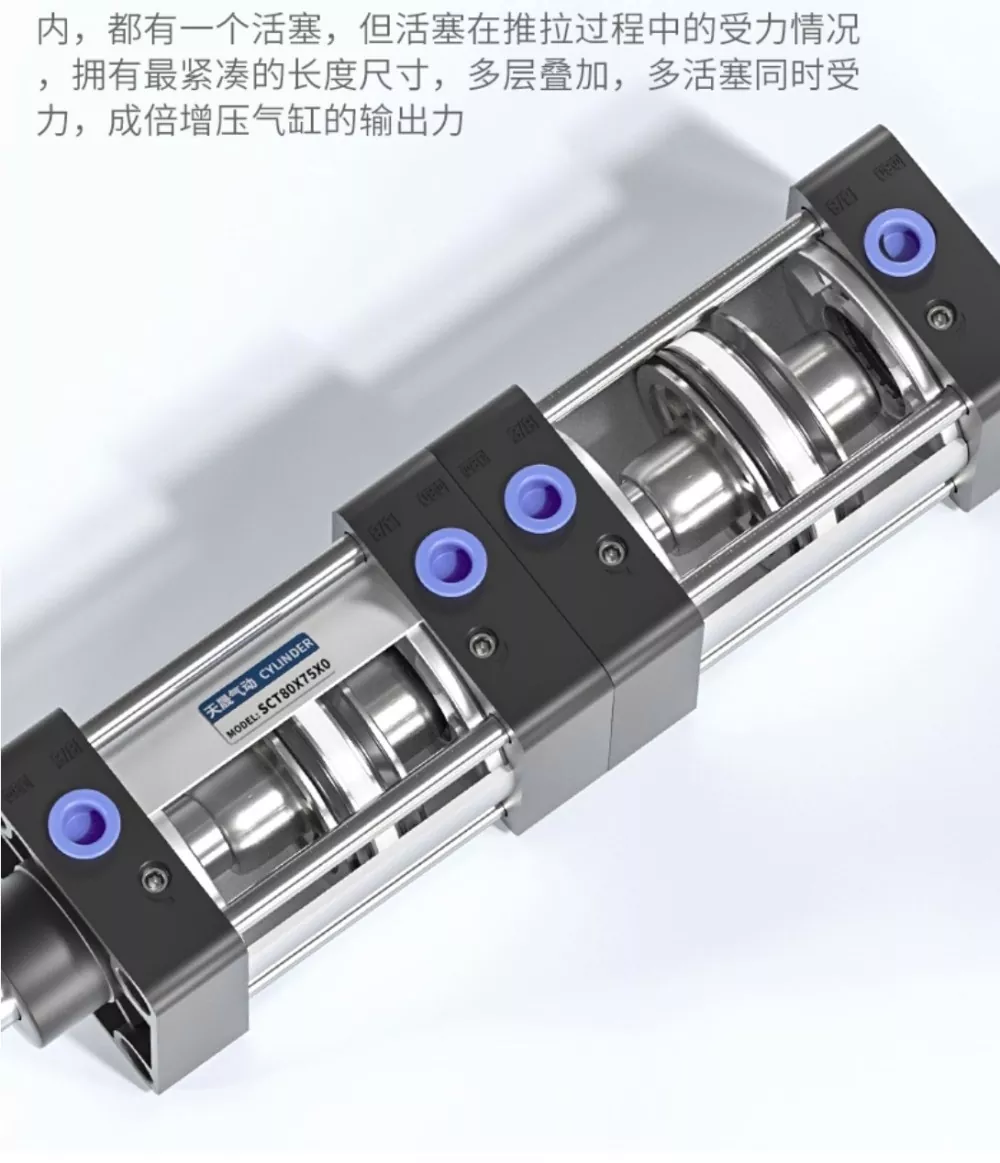

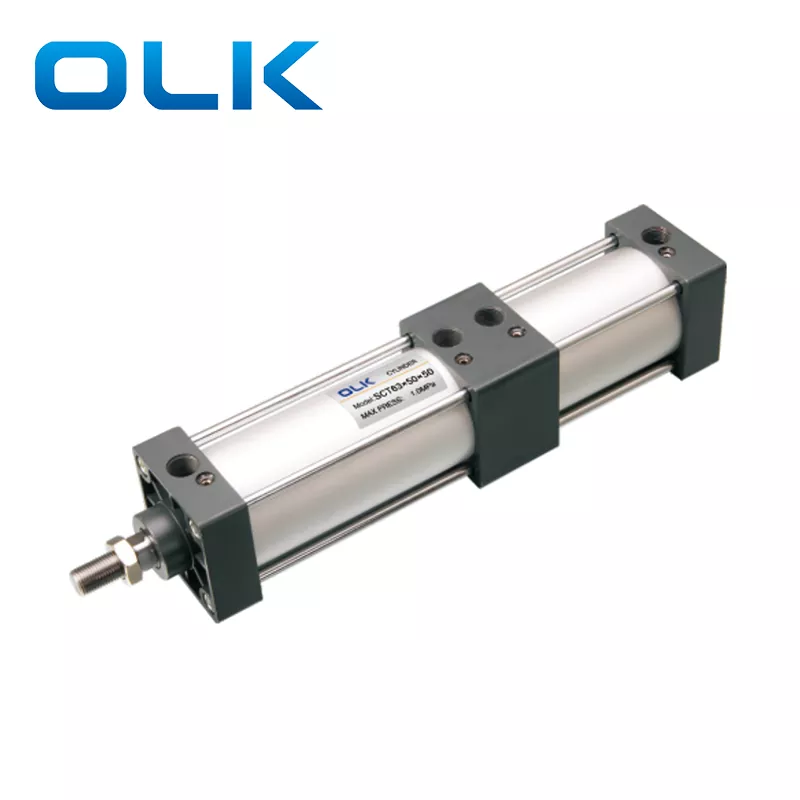

Valec spojovacej tyče SCT je vybavený obojsmernými tesniacimi krúžkami YCC a výkonným dvojtaktným dizajnom s kompaktným a rafinovaným vzhľadom, ktorý zaisťuje rýchlu akciu a hladký a stabilný výstup. Každá vrstva valca obsahuje samostatný piest a počas procesu push-pull sa o zaťaženie delí viacero piestov, čo umožňuje valcu dosiahnuť najkompaktnejšiu dĺžku a zároveň generovať znásobenú výstupnú silu prostredníctvom svojej viacvrstvovej naskladanej štruktúry. Táto konštrukcia s dvojitou silou poskytuje silnejší výkon a konfigurácia so šiestimi tesniacimi krúžkami poskytuje vynikajúci tesniaci výkon, ktorý umožňuje, aby valec udržal tlak až 1,4 MPa bez úniku.

Charakteristika valca spojovacej tyče SCT

·Štandardné valce OLK.

Keď sa piestna tyč vysunie, všetky piesty vytvárajú tlačnú silu. Počas zaťahovania však iba jeden piest vytvára ťažnú silu.

·Valec typu spojovacej tyče; predný a zadný kryt je pre vysokú spoľahlivosť spojený s telom hliníkovej rúrky pomocou spojovacích tyčí.

· Piestna tyč môže dosiahnuť viacero polohovacích bodov počas svojho plného zdvihu.

· Hladké a nastaviteľné odpruženie.

· Zákazníci si môžu vybrať z rôznych špecifikácií valcov a montážneho príslušenstva.

·Tesniace materiály odolné voči vysokej teplote sú voliteľné, čo umožňuje, aby fľaša fungovala normálne pri 150 °C.

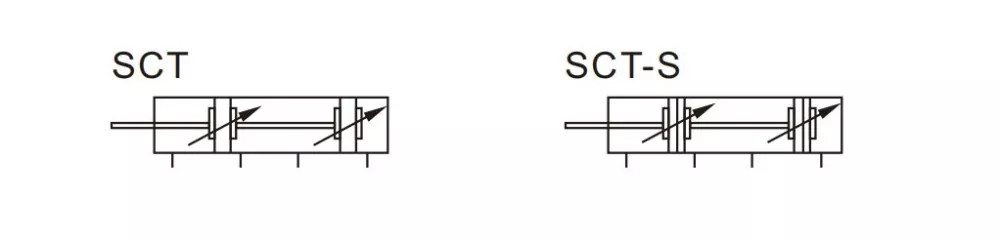

Symbol valca spojovacej tyče SCT

Objednávací kód
SCT	50	X	50	X	50	-	S
Model:	G:G vlákno		Mŕtvica 1		Mŕtvica 2		Magnet	Tesniaci materiál	Typ montáže	Niť
SCT valec spojovacej tyče							Prázdne: bez	Prázdne: TPU	Prázdne :	Prázdne: PT závit
							S: s magnetom	N:NBR	LB: montáž na nohu	Závit T:NPT
								H:		G:G vlákno

Veľkosť otvoru (mm)	32	40	50	63	80	100
Herecký režim	Dvojité pôsobenie
15:PT1/2	Vyčistený vzduch
Pevná forma	Základné a LB
Pracovný tlak	0,1-1,0 MPa (14-145Psi)
Dôkazný tlak	1,5 MPa (215 psi)
Rozsah pracovnej teploty	'-20-80 ℃
Závit T:NPT	30-800
Režim vyrovnávacej pamäte	Nastaviteľný nárazník
Vzdialenosť vyrovnávacej pamäte (mm)	21				28	29
Veľkosť portu	PT1/8	PT1/4		PT3/8		PT1/2

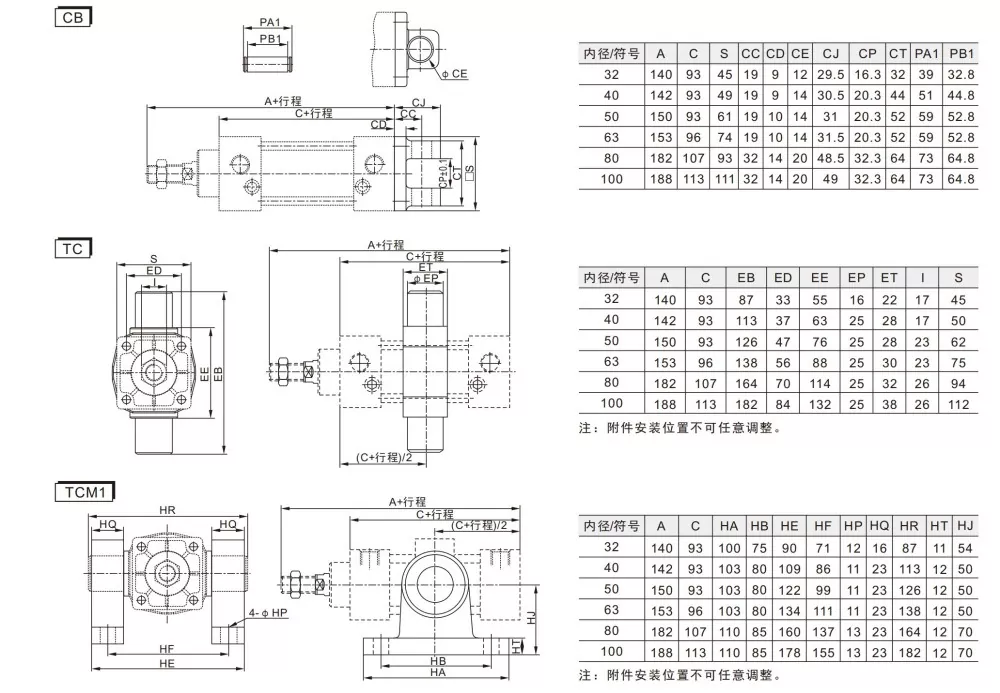

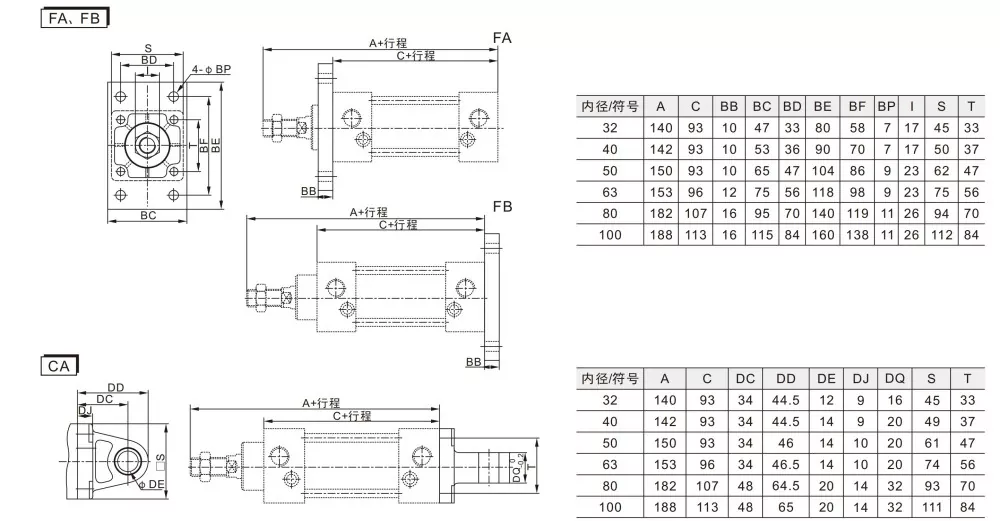

Schémy pneumatického ovládania pre viacpolohové valce

Každá časť valca obsahuje piest.

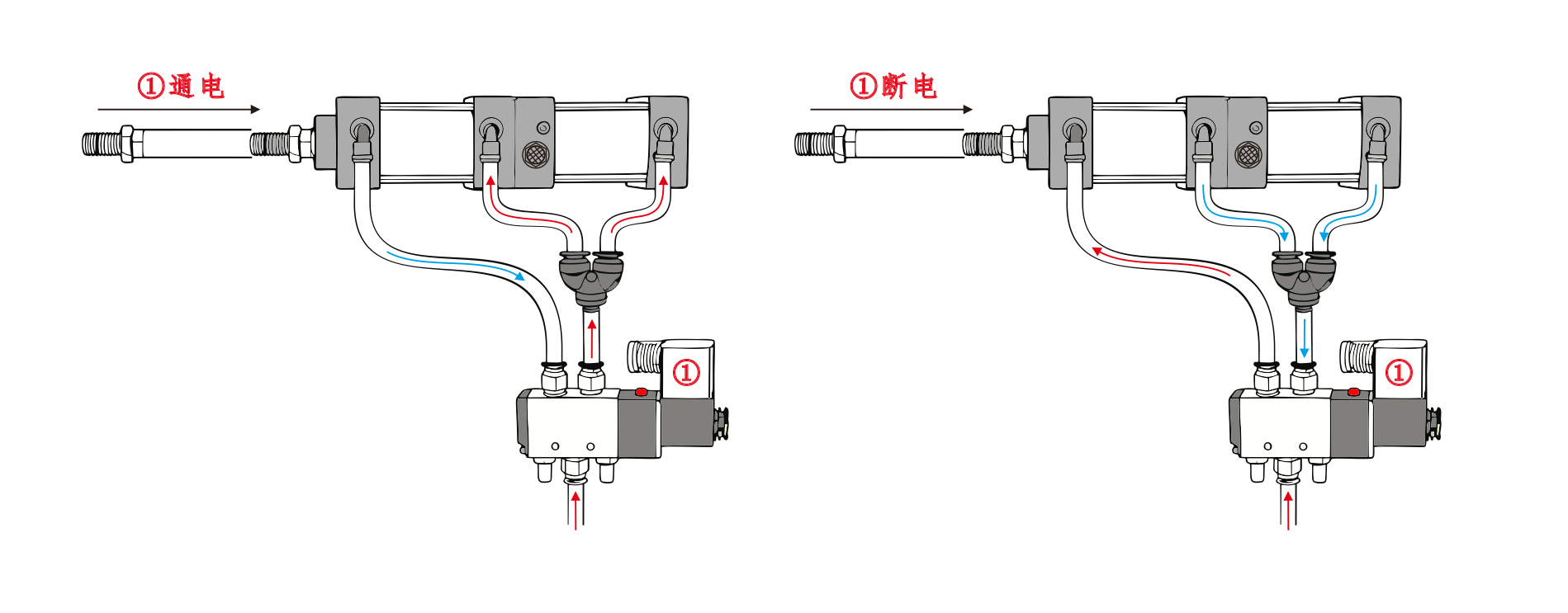

Solenoidový ventil č. 1 je bez napätia, čo spôsobí, že sa valec stiahne do prvej polohy a dokončí sa proces návratu.

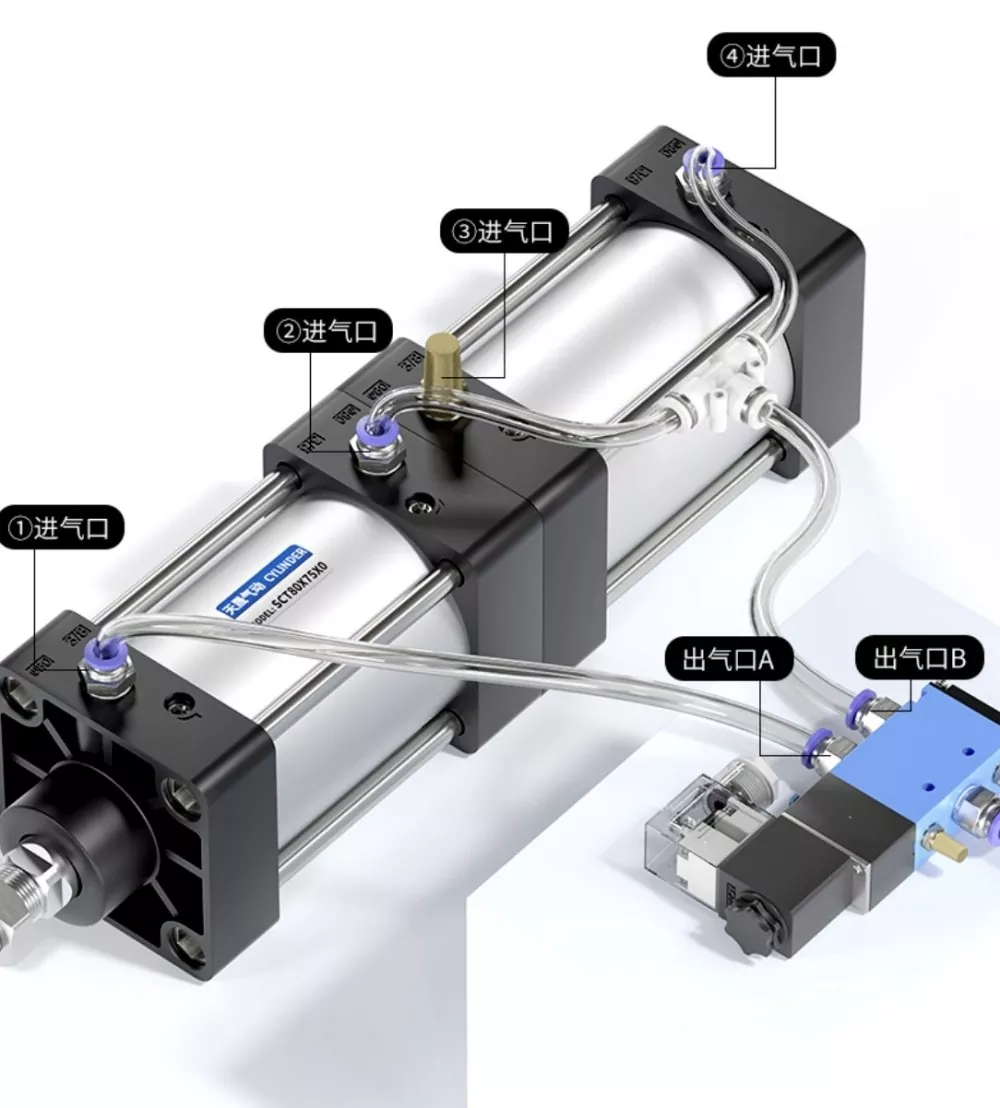

Vstup vzduchu valca①je pripojený k portu A elektromagnetického ventilu a vstup vzduchu valca④je pripojený sériovo k portu B elektromagnetického ventilu. Vstup vzduchu valca③je spojený s tlmičom hluku. Keď je port A solenoidového ventilu pod napätím, valce zostanú v zatiahnutej polohe. Keď je port B pod napätím, valce začnú fungovať.

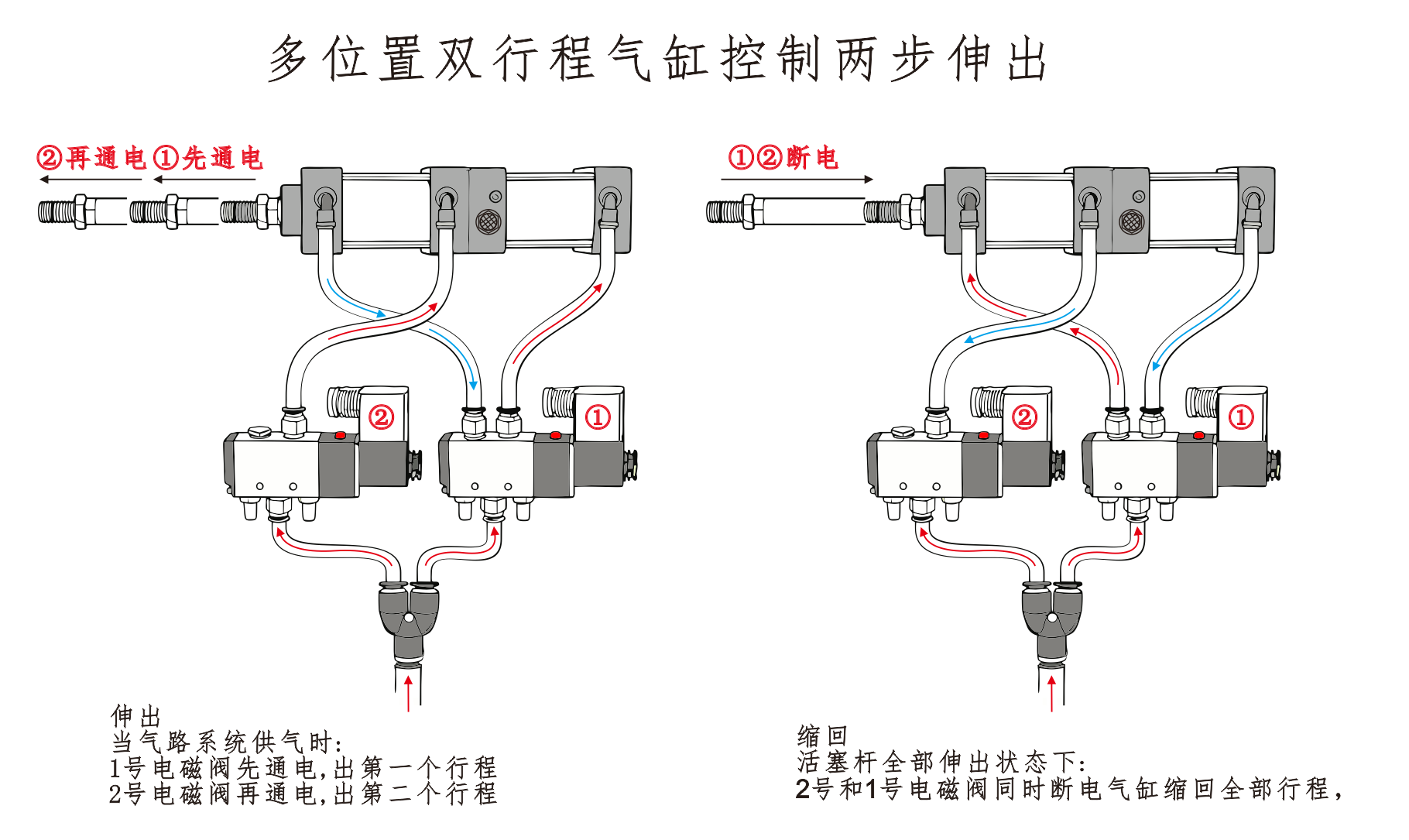

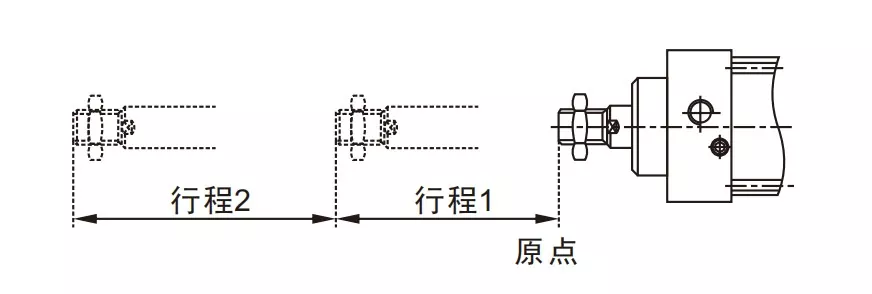

1.Predĺženie

Keď je prívod vzduchu zapnutý:

Solenoidový ventil č. 1 je pod napätím a valec sa vysunie do prvého zdvihu.

Solenoidový ventil č. 2 sa potom aktivuje a valec sa vysunie do druhého zdvihu.

2.Stiahnutie

Keď je piestna tyč úplne vysunutá:

Solenoidové ventily č. 1 a č. 2 sú bez napätia a valec sa úplne zasunie.

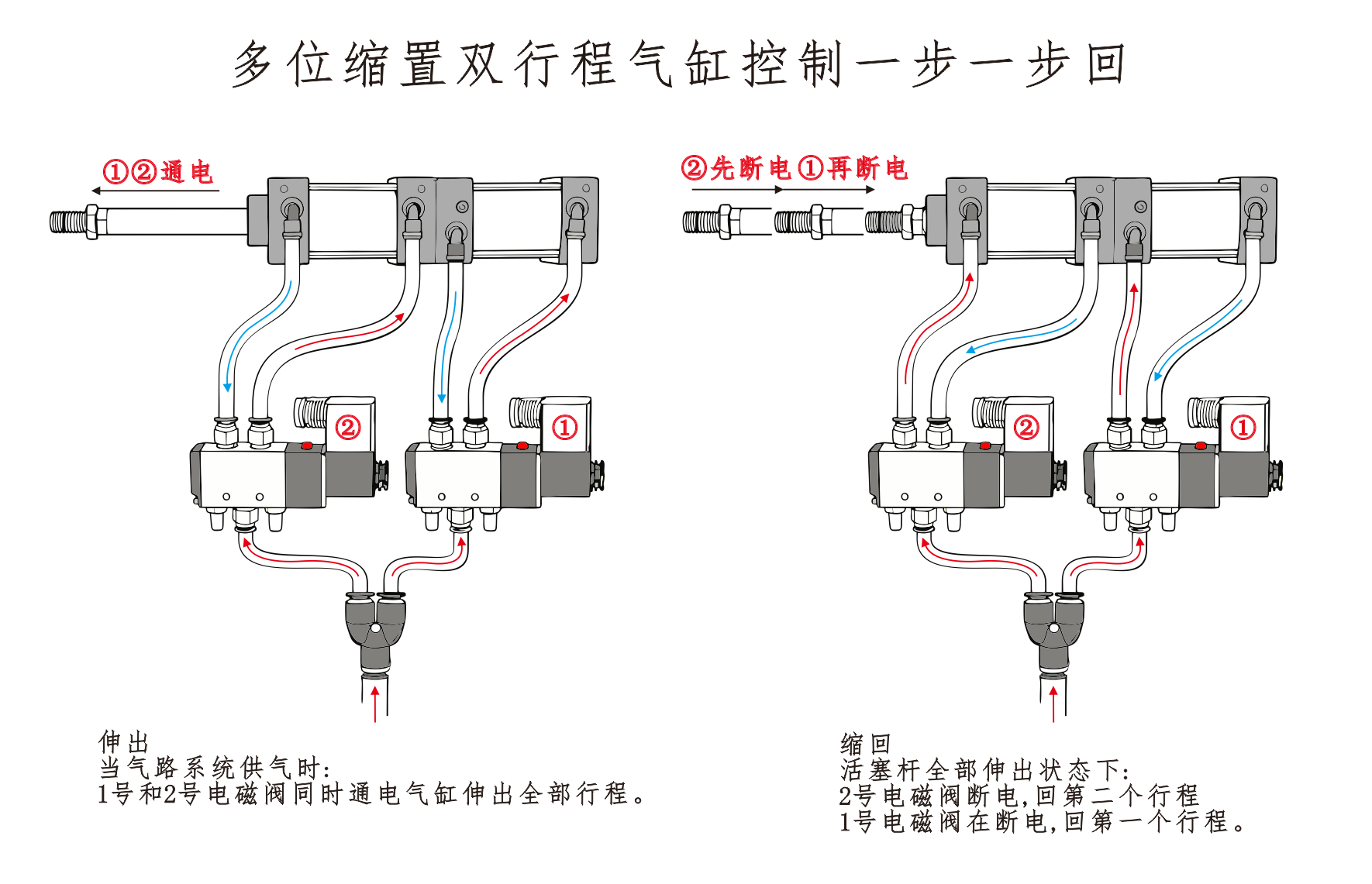

1. Predĺženie (dopredný zdvih)

Keď je prívod vzduchu zapnutý:

Solenoidový ventil č. 1 a č. 2 sú napájané súčasne.

Tyč valca sa vysúva cez všetky zdvihy až do úplného vysunutia.

2. Odvolanie (návrat krok za krokom)
