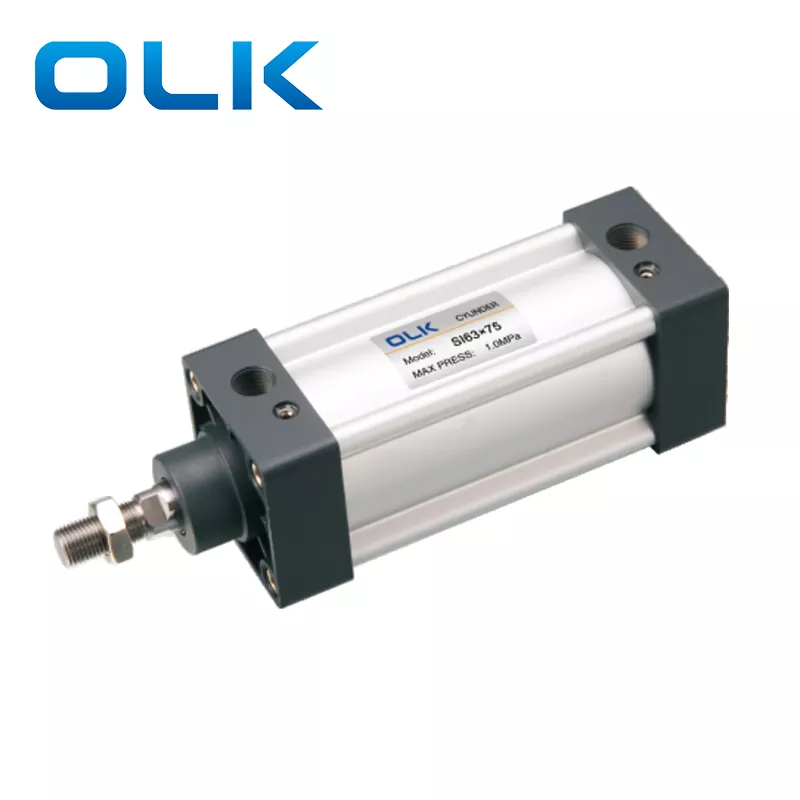

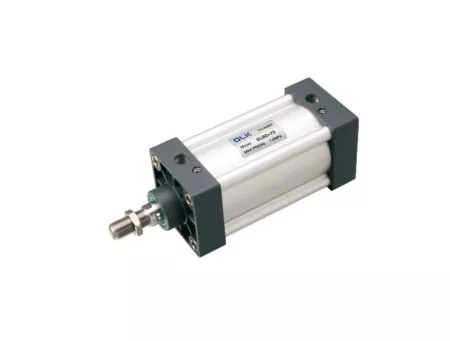

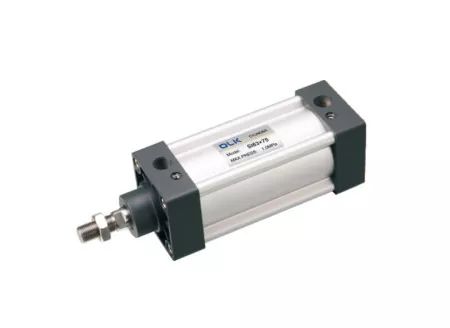

Štandardný pneumatický valec ISO15552 série SI je dostupný v troch typoch: štandardný dvojčinný, dvojčinný dvojčinný SID a dvojčinný dvojčinný SIJ s nastaviteľným zdvihom. Vyhovujú norme ISO 15552, čo znamená, že ich inštalačné rozmery sú väčšie akoSU pneumatické valcerovnakej veľkosti. Pevné príslušenstvo nie je zameniteľné a je kompatibilné iba so špecifikáciami ISO 15552 (predtým ISO 6431).
1.IS015552(originál IS06431) štandardný pneumatický valec;
2. Tesnenie piestu sa skladá z 2 jednosmernej tesniacej konštrukcie v tvare Y, ktorá má kompenzačnú funkciu, dlhú životnosť a nízky štartovací tlak,
3. Hliníková rúrka v tvare 米 bez spojovacej tyče má dobrú odolnosť proti korózii;
4. Nastavenie vyrovnávacej pamäte valca je plynulé a stabilné:
5. Valce a príslušenstvo na inštaláciu s niekoľkými špecifikáciami sú voliteľné.

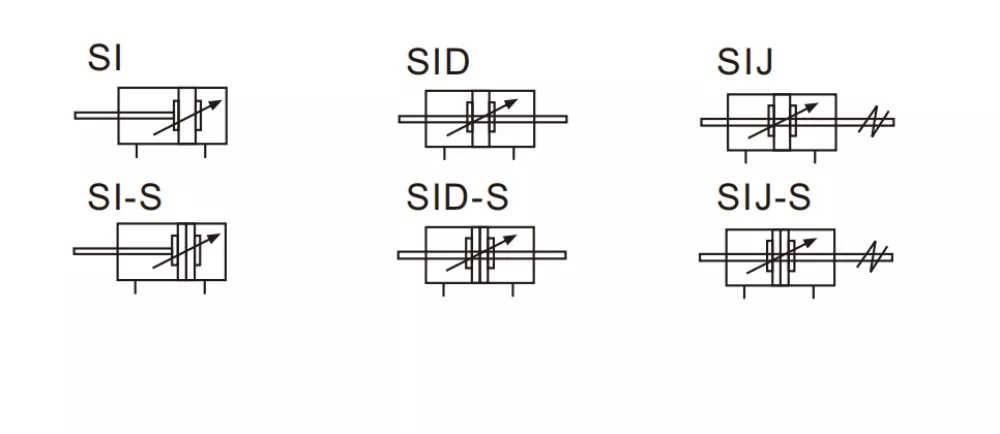

Symbol štandardného pneumatického valca série SI ISO15552:
|
Objednávací kód |
|
|||||||||
|
A |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
POVEDZ |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Model |
Veľkosť otvoru |
Typ montáže |
|
mŕtvica |
|
Nastaviteľný zdvih |
Magnet |
Typ montáže |
Tesniaci materiál |
Typ vlákna |
|
SI: dvojčinný typ |
|
Blank: stredne uhlíková oceľ |
|
|
|
10:10 mm |
Prázdne: bez magnetu |
|
Prázdne: TPU |
Prázdne: PT（55°） |
|
SID: typ s dvojitou tyčou |
|
A:SUS420J2 |
|
|
|
20:20 mm |
S: s magnetom |
H: Viton |
G:G（55°） |
|
|
SIJ: nastaviteľný typ zdvihu |
|
B:SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°）) |
|
|
Veľkosť otvoru (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Herecký režim |
Dvojité pôsobenie |
|||||||||
|
Pracovné médium |
Vyčistený vzduch |
|||||||||
|
Pevná forma |
A |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
POVEDZ |
||||||||||
|
Pracovný tlak |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Dôkaz Tlak |
1,5 MPa (215 psi) |
|||||||||
|
Rozsah pracovnej teploty |
'-20-80 ℃ |
|||||||||
|
Použite rozsah rýchlosti |
30-800 |
30-500 |
||||||||
|
Režim vyrovnávacej pamäte |
Nastaviteľný nárazník |
|||||||||
|
Vzdialenosť vyrovnávacej pamäte (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Veľkosť portu |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Pneumatické valce SI vs SU: Kľúčové rozdiely a porovnanie špecifikácií
|
Model: |
sú
|
A
|
|
Štandardné |
Valec série SU : JIS / AirTac |
Valec série SI: ISO1552 (ISO6431) |
|
Aplikované krajiny/regióny |
Používa sa väčšinou v ázijských zariadeniach (najmä systémových zariadeniach na Taiwane a Japonsku) |
Väčšinou sa používa v európskych a amerických zariadeniach, automatizačných výrobných linkách |
|
inštalačný rozmer |
Kompaktný |
Väčšie |
|
Veľkosť otvoru |
32-400 |
32-200 |
|
Pevné príslušenstvo |
Príslušenstvo je kompatibilné sPneumatické zo série SC |
Séria ISO6431 (DNC, SI, SAI, SE) Zvýšte interné odkazy na produkty |
|
Vnútorné štrukturálne rozdiely (nie sú viditeľné zvonku) |
Rozmery koncového krytu (polohy montážneho otvoru, veľkosť hlavy valca, veľkosť konca valca) Dĺžka závitu piestnice Štruktúra vnútornej drážky profilu valca Rozdiely medzi európskymi a japonskými štandardnými montážnymi otvormi Pneumatický valec SU a vzduchový valec SI nie je možné zameniť a príslušenstvo (CA /CB držiaky nôh,FA-príruby,TC-M, kĺbové hlavice) nie sú kompatibilné |
|
Akú značku môžu nahradiť SI valce?
SI valce môžu nahradiť valce série SI spoločnosti AIRTAC. Upozorňujeme však, že spoločnosť AIRTAC ukončila výrobu série SI. Ich nový náhradný model sa nazýva pneumatický valec série SAI, ktorý má rovnakú funkciu a rovnaké montážne rozmery.
Aké sú rozdiely medzi novou sériou SAI a starým štandardným vzduchovým valcom série SI?
Nové valce SAI majú vonkajšie drážky na inštaláciu snímača, vďaka čomu je montáž snímača rýchla a pohodlná.
Aký typ valca je SI?
SI je štandardný vzduchový valec.
