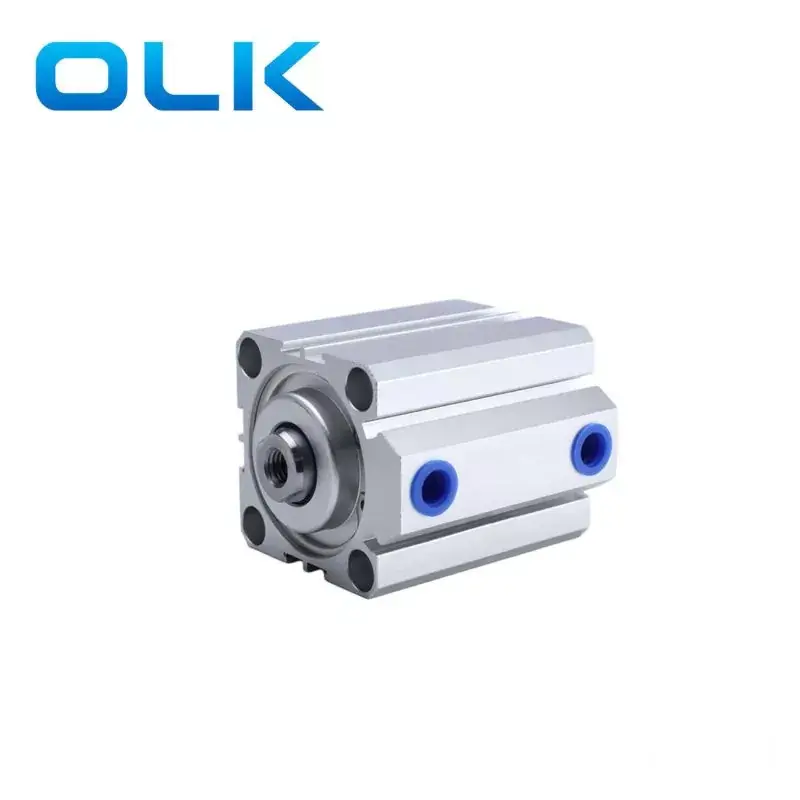

Tenký valca SDA Ouleikai (OLK) SDA má ultra tenký dizajn, vďaka čomu je vhodný pre aplikácie s obmedzeným priestorom, čo umožňuje inštaláciu a prevádzku v úzkych priestoroch. Napriek svojej malej veľkosti vykazuje tenký valc SDA vynikajúci výkon, vrátane rýchlej reakcie, stabilnej prevádzky a schopností polohovania s vysokou presnosťou.
Teleso tenkého valca je vybavené magnetickými spínacími slotmi okolo neho, vďaka čomu je vhodné inštalovať spínače proximity. S funkciami, ako je lineárne tlačenie a rotácia, má silnú použiteľnosť a môže sa použiť na riadenie komponentov v elektronických zariadeniach, ako je napríklad otvorené/blízke riadenie jednotiek CD a ovládanie prenosu v tlačiarni.
OLK Pneumatic Company produkovala ultra tenký valec série SDA.
Čína Ouleikai Pneuamtická stabilná operácia SDA Series tenký valcový produkt Charakteristiky
Symbol tenkého valca SDA:
| Objednávací kód: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| SDAD | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
Model: |
Magnet | Veľkosť |
|
Breh |
|
Nastaviteľ |
Typ vlákna |
Typ vlákna |
| SAD: Tenký valec (dvojité striedanie) |
Prázdny: bez magnetu |
|
|
|
|
10: 10 mm | Prázdne: Ženské vlákno |
Prázdny: pt |
| SSA: tenký valc (single-acting-putsh) |
S: s magnetom |
|
|
|
|
20: 20 mm |
B: Mužské vlákno |
T: NPT |
| STA: Tenký valec (single-s-pull) |
|
|
|
|
|
30: 30 mm |
N: Žiadne vlákno |
G: G |
| SDAD: Tenký valc (dvojitá tyč) |
|
|
|
|
|
40: 40 mm |
|
|
| SDAJ: Tenký valec (nastaviteľný zdvih dvojitého tyče) |
|
|
|
|
|
50: 50 mm |
|
|
1. Zodpovedá za štandardy spoločnosti.
2. Teleso valca a zadný kryt, ako aj piest a piestová tyč, sú nitované pre kompaktnú a spoľahlivú konštrukciu.
3. Valcový otvor podlieha valivému spracovaniu, po ktorom nasleduje spracovanie tvrdej oxidácie, čím sa zabezpečuje odolnosť proti opotrebeniu a trvanlivosť.
4. Piestové tesnenie prijíma špeciálnu obojstrannú tesniacu štruktúru, ktorá má veľkosti, s funkciou skladovania oleja.
5. Kompaktná štruktúra efektívne šetrí inštalačný priestor.
6. Magnetické spínacie drážky sú k dispozícii okolo tela valca na pohodlnú inštaláciu spínačov blízkosti.
7. Na výber sú k dispozícii rôzne špecifikácie typov valcov.
|
Veľkosť otvoru (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Režim |
Dvojitý herecký výkon |
|||||||||
|
Jeden presťahovanie / úvod s jedným herectvom |
- |
|||||||||
|
Pracovné médium |
Vyčistený vzduch |
|||||||||
|
Pracovný tlak |
Dvojité pôsobenie: 0,1-1,0 MPa (14-145psi) |
|||||||||
|
Jedno pôsobenie: 0,2-1,0 MPa (28-145 psi) |
||||||||||
|
Nátlak |
1,5 MPa (215 psi) |
|||||||||
|
Pracovná teplota |
‘-20-80 ℃ |
|||||||||
|
Pracovná rýchlosť |
Dvojité konanie: 30-500 Single Acting: 50-500 |
|||||||||
|
Vyrovnávací režim |
vankúš |
|||||||||
|
Veľkosť prístavu |
M5x0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
