Naša továreň sa špecializuje na výrobu duálneho valca s dvojitým osami série TN. Vitajte v Dual Axis valci série TN od OLK. Každá žiadosť zákazníkov sa odpovedá do 24 hodín. Valček na duálnu os Ouleikai (OLK) TN umožňuje súčasné riadenie viacerých osí, čo uľahčuje komplexné pohyby a viaczátorské spolupráce.
V porovnaní s používaním viacerých jednostových valcov osobitne sa valcový valcový valcový valcový valcový valcový valcový valcový valcový valc s viacerými osami ovládacieho prvku s vloženou montážnou formou tela uväznený priestorom, ktorý je kompaktnejší.
OLK pneumatickí dodávatelia s pokročilým dizajnom a optimalizovanými riadiacimi algoritmami dosahujú efektívne využitie energie a účinky na úsporu energie, znižujú spotrebu energie a prevádzkové náklady.
Pevný panel valca TN Dual Axis Cylinder má montážne otvory na troch stranách, čo uľahčuje viacbohatské zaťaženie. Zaisťuje presné synchrónne ovládanie viacerých osí, čím zabezpečuje synchrónny pohyb každej os v zložitých pohybových dráhach.
1. Zodpovedá za štandardy spoločnosti.
2. Vstavaná inštalácia tela pre úsporu priestoru.
3. Má určitý ohybový a torzný odpor, ktorý je schopný odolať bočným zaťažením.

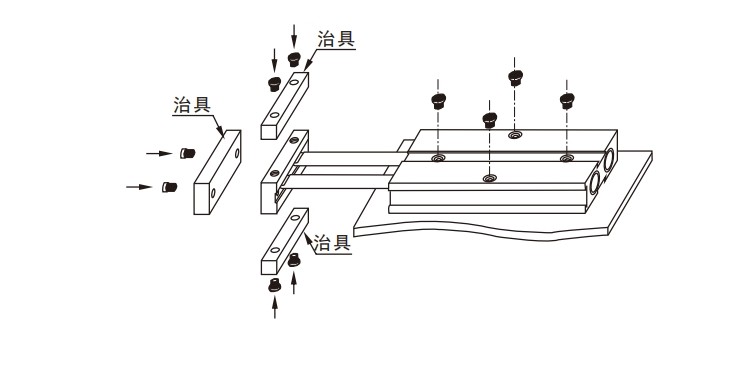

4. Montážne otvory na troch stranách pevnej dosky uľahčujú montáž viacerých pozícií.
5. Nastaviteľná zrážková podložka na prednej časti na tele umožňuje nastavenie zdvihu valca a zmiernenie nárazu.
6. Táto séria valcov je štandardne vybavená magnetickými prílohami a dostupné nemagnetické možnosti.
|
Veľkosť otvoru (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Režim |
Dvojitý herecký výkon |
|||||
|
Pracovné médium |
Vyčistený vzduch |
|||||
|
Pracovný tlak |
0,1-1,0 MPa (14-145psi) |
|||||
|
Nátlak |
1,5 MPa (215 psi) |
|||||
|
Pracovná teplota |
‘-20-70 ℃ |
|||||
|
Pracovná rýchlosť |
30-500 |
|||||
|
Vyrovnávací režim |
vankúš |
|||||
|
Presnosť |
± 0,4 |
± 0,3 |
||||
|
Veľkosť prístavu |
M5 x 0,8 |
PT1/8 |
||||
Presnosť, ktorá sa netýka, sa vzťahuje na uhol, ktorý sa môže pevná doska valca otáčať, keď je valec v úplne zasunutom stave.
Dostupné typy vlákien prevzatia sú NPT a G.
PS: Všetky dvojité osi série TN s magnetmi.
Symbol valca TN Series Dual Axis:
|
Objednávkový kód |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Model |
|
Veľkosť |
|
štrbina |
|
Magnet |
|
Závit |
|
TN: valcový valček s dvoma tyčami (dvojité pôsobenie), plná séria s magnetom |
|
|
|
|
|
S: s magnetom |
|
Blank: PT vlákno |
|
|
|
|
|
|
|
|
|
T: NPT vlákno |
|
|
|
|
|
|
|
|
|
G: G vlákno |
Štandardná špecifikácia série TN Series Dual Axis Carle:
|
Veľkosť otvoru (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Režim |
Dvojitý herecký výkon |
|||||
|
Pracovné médium |
Vyčistený vzduch |
|||||
|
Pracovný tlak |
0,1-1,0 MPa (14-145psi) |
|||||
|
Nátlak |
1,5 MPa (215 psi) |
|||||
|
Pracovná teplota |
‘-20-70 ℃ |
|||||
|
Pracovná rýchlosť |
30-500 |
|||||
|
Vyrovnávací režim |
vankúš |
|||||
|
Presnosť |
± 0,4 |
± 0,3 |
||||
|
Veľkosť prístavu |
M5 x 0,8 |
PT1/8 |
|
|||
Presnosť, ktorá sa netýka, sa vzťahuje na uhol, ktorý sa môže pevná doska valca otáčať, keď je valec v úplne zasunutom stave.
Dostupné typy vlákien prevzatia sú NPT a G.
PS: Dvojitá osi série ALLTN s magnetmi.
|
otvor (mm) |
Priemer piestovej tyče (mm) |
Herecký typ |
Efektívna plocha (mm²) |
Tlak vzduchu (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dvojitý herecký výkon |
Tlačiť |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Tlačiť |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dvojitý herecký výkon |
Tlačiť |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Tlačiť |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dvojitý herecký výkon |
Tlačiť |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Tlačiť |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dvojitý herecký výkon |
Tlačiť |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Tlačiť |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dvojitý herecký výkon |
Tlačiť |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Tlačiť |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dvojitý herecký výkon |
Tlačiť |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Tlačiť |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
