NBR, VITON, EPDM alebo PTFE? Ako si vybrať správny tesniaci materiál pre váš solenoidový ventil?

Stretli ste sa niekedy s týmito problémami s vaším pneumatickým systémom?

Z ventilu začne unikať vzduch už po niekoľkých týždňoch.

Gumové tesnenie napučí a zasekne sa.

Pri manipulácii s kvapalinami s vysokou teplotou ventil okamžite zlyhá.

V 90% prípadov je kvalita ventilu v poriadku, ale tesniaci materiál je nesprávny. Tesnenie je „srdcom“ solenoidového ventilu. Výber správneho materiálu môže predĺžiť životnosť vášho zariadenia o milióny cyklov.

V OLK Pneumatic ponúkame päť hlavných typov tesniacich materiálov, ktoré zodpovedajú rôznym priemyselným scenárom. Tu je váš jednoduchý návod, ako si vybrať ten správny.

1. NBR (nitril-butadiénový kaučuk) – Najlepšia voľba pre vzduchové systémy

Najlepšie pre: Štandardný stlačený vzduch, Neutrálne plyny, Minerálne oleje.

· Teplota: -20°C až 80°C.

· Nákladovo efektívne

NBR je najbežnejším materiálom v pneumatickom priemysle a automatizácii tovární. Má vynikajúcu odolnosť voči oleju a opotrebovaniu. Pretože väčšina systémov stlačeného vzduchu obsahuje malé množstvo hmly mazacieho oleja, NBR je perfektným štandardným riešením.

Odporúčanie OLK:

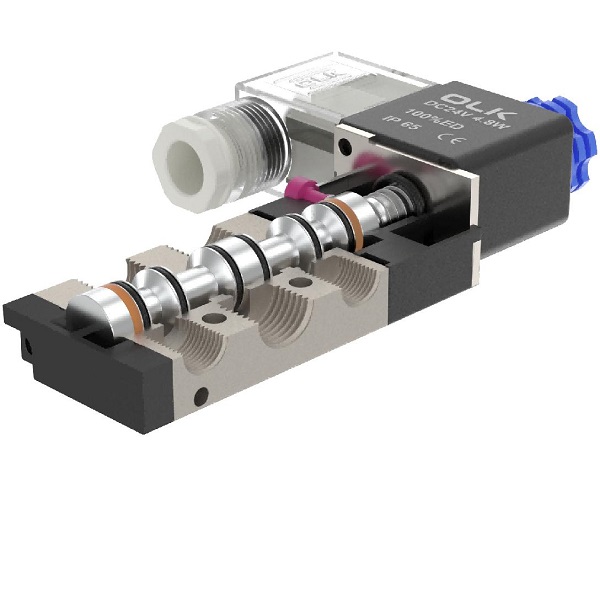

Pre všeobecné automatizačné zariadenia je náš štandardSolenoidové ventily série 4V110/ 4v210 / 4v310aSolenoidové ventily série 3Vsú vybavené vysoko kvalitnými dovážanými tesneniami NBR. Ponúkajú stabilný výkon a dlhú životnosť za výhodnú cenu.

2.HNBR  – Pre systémy s vysokou teplotou vzduchu a oleja

Najlepšie pre: vzduchové systémy s olejovou hmlou, vysokofrekvenčné priemyselné stroje

· Teplota: -20°C až 80°C.

3. FKM / Viton (Fluoro Rubber) – Odolnosť voči vysokej teplote a chemikáliám

Najlepšie pre: vysoké teploty, chemikálie, korozívne kvapaliny a vákuové systémy

· Teplota: -20°C až 180°C.

· Vysoká cena

Ak je vaše pracovné prostredie veľmi horúce (napríklad v blízkosti vstrekovacích lisov alebo motorov), štandardné tesnenia NBR stvrdnú a prasknú. Musíte prejsť na FKM. Stojí to viac, ale účinne odoláva vysokým teplotám a drsným chemikáliám.

Odporúčanie OLK:

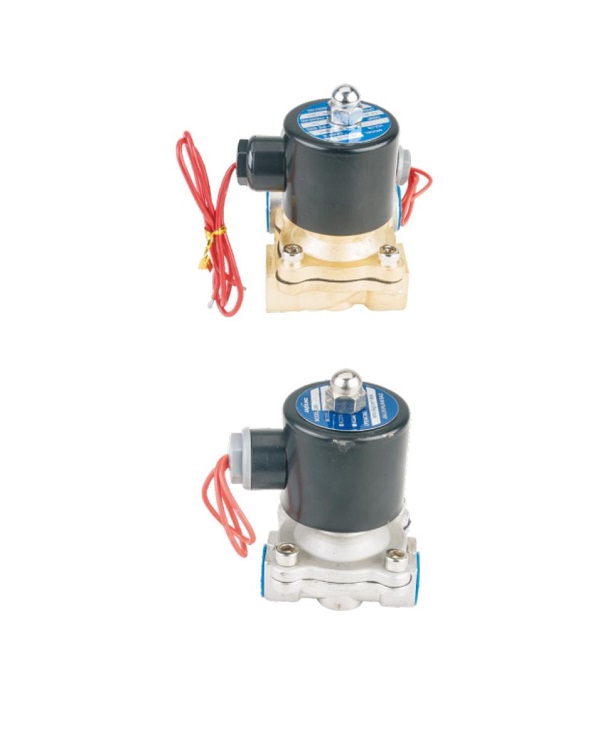

Ak potrebujete ventil pre vysokoteplotnú aplikáciu, kontaktujte náš tím, aby vám prispôsobil vášSolenoidový ventil série 2Ws tesneniami FKM.

4. EPDM (etylén propylén) – expert na horúcu vodu a paru

Najlepšie pre: horúcu vodu, nízkotlakovú paru, ketóny.

·Teplota: -40°C až 130°C.

· Nevhodné pre olej

· Dobrý proti miernym kyselinám a zásadám

EPDM je vynikajúci pre vodné systémy. Má však fatálnu slabinu: nie je kompatibilný s olejom. Ak váš vzduchový kompresor zavedie olej do systému, tesnenia EPDM napučia a zlyhajú. Preto EPDM používame len zriedka pre štandardné pneumatické valce, ale je skvelý pre vodovodné potrubia.

5. PTFE (teflón) – Najlepšie pre korozívne chemikálie

Najlepšie pre: Vysokoteplotnú paru, Agresívne chemikálie.

· Teplota: -200°C až 260°C.

· Vynikajúca odolnosť proti korózii

Odporúčanie OLK:

Pre potrubia na reguláciu pary (textilný alebo sterilizačný priemysel) sa používa náš ventil s pneumatickým uhlovým sedlom aParný solenoidový ventil série 2Lpoužite PTFE tesnenia na zaistenie spoľahlivosti v extrémnych podmienkach.

6.Kovové tesnenie – pre extrémne vysoké teploty a vysoký tlak

Najlepšie pre: Vysokotlakový vzduch, Zlievárenské stroje

· Teplota: do 350°C.

Sprievodca rýchlym výberom

Ako si vybrať správny materiál tesnenia?--Výber správneho tesnenia vám ušetrí peniaze a čas na údržbu.

Potrebujete štandardný ventil pre vzduchové fľaše? Držte sa NBR.

Manipulácia s horúcimi tekutinami alebo chemikáliami? Upgrade na FKM.

Pre korozívne chemikálie? Choďte na PTFE.

Pre extrémnu paru a vysoký tlak? Kovová pečať

Stále si nie ste istí, ktorý si vybrať?

Kontaktujte OLK Pneumatic ešte dnes. Naši inžinieri vám pomôžu vybrať ideálny ventil pre váš projekt.

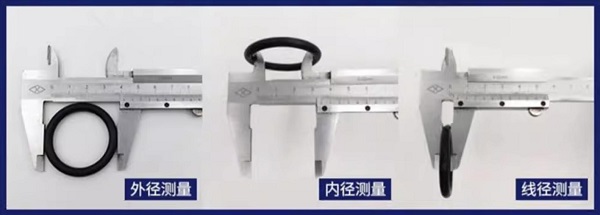

Ako merať tesnenie?

špecifikácia:Vonkajší priemer * Vnútorný priemer * Prierez (jednotka: mm)

Pravidlo špecifikácie:Vonkajší priemer = vnútorný priemer + 2 × prierez (jednotka: mm)

Základné pravidlo pre O-krúžky:Vonkajší priemer × prierez (priemer rezu)

Pre tesniace tesnenia:Vonkajší priemer × vnútorný priemer × hrúbka (hrubý/jemný, jednotka: mm)

Ako sa vysporiadať s poškodenými tesneniami?

Aj keď zvolíme správny tesniaci materiál, tesnenie sa môže počas skutočnej prevádzky poškodiť.

V tradičnej čínskej medicíne lekári používajú „Pozri, počúvaj, pýtaj sa a cíť“, aby našli príčinu choroby.

Podobne v pneumatických systémoch môžeme tiež diagnostikovať poruchy tesnenia podľa troch krokov:

Pozorujte jav zlyhania   →   Analyzujte hlavnú príčinu  →    Použite správne riešenie

Nižšie uvedená tabuľka vysvetľuje najčastejšie poruchy tesnenia v pneumatických systémoch, ich možné príčiny a odporúčané činnosti na vyriešenie problému.

To pomáha používateľom rýchlo identifikovať problém a zvoliť správne nápravné opatrenia na udržanie bezpečného a efektívneho chodu ventilu.
