2W 2-cestný pneumatický solenoidový ventil normálne uzavretý solenoidový ventil má priamo pôsobiaci dizajn, postavený z presne opracovaného tela ventilu, vysoko výkonnej cievky, piesta z nehrdzavejúcej ocele a spoľahlivých tesniacich komponentov. Táto séria obsahuje dva typy prietoku: model s malým prietokom pre štandardné systémy a model s veľkým prietokom pre riadenie veľkokapacitnej kvapaliny.
Ventil 2W Fluid Control je dostupný z mosadze a nehrdzavejúcej ocele. Mosadzné modely sú ideálne pre všeobecné vodné a vzduchové aplikácie, zatiaľ čo verzie z nehrdzavejúcej ocele ponúkajú zvýšenú odolnosť proti korózii pre náročnejšie priemyselné prostredia.
Tento ventil je vhodný na riadenie médií, ako sú kvapaliny, plyny a ľahké oleje (≤20CST), má priamo pôsobiacu štruktúru s nulovým tlakom otvárania, vysokú prietokovú kapacitu a vynikajúcu spoľahlivosť. Telo ventilu je vyrobené z mosadze (kované za tepla). Táto séria ponúka viacero typov, čo vám umožňuje vybrať si ten správny na základe požiadaviek na ovládanie.
Tento ventil je vhodný na riadenie médií, ako sú kvapaliny, plyny a ľahké oleje (≤20CST), má priamo pôsobiacu štruktúru s nulovým tlakom otvárania, vysokú prietokovú kapacitu a vynikajúcu spoľahlivosť. Telo ventilu je vyrobené z mosadze (kované za tepla). Táto séria ponúka viacero typov, čo vám umožňuje vybrať si ten správny na základe požiadaviek na ovládanie.
Pri navrhovaní riadiacej schémy uprednostňujte normálne uzavretý (NC) typ vždy, keď je to možné. Ak elektromagnetický ventil musí zostať otvorený dlhšie a zatvoriť kratšie, vyberte si typ normálne otvoreného (NO).
Ak kvapalina obsahuje nečistoty, mal by byť pred ventil nainštalovaný filter (s veľkosťou oka 260).
Vyznačený smer na tele ventilu sa musí zhodovať so smerom prúdenia média
Symbol:
① Malá veľkosť otvoru – 2W séria Kód modelu (1,2 mm – 4 mm)
|
Objednávací kód |
|||||
|
2 W |
025 |
- |
08 |
AC 110V |
E |
|
Model |
Veľkosť otvoru (mm) |
|
Veľkosť portu |
Napätie |
Materiál tesnenia |
|
2W: 2-polohový 2-cestný, priamo pôsobiaci |
012:1,2 mm |
|
M4:M4X0,7 |
DC12 |
Prázdne: NBR |
|
2WH: 2-polohový 2-cestný, priamo pôsobiaci (vysokotlakový typ) |
020:2 mm |
|
06:1/8 |
DC24 |
E:EPDM (pre paru) |
|
2S: Nerezová oceľ 2-polohová 2-cestná, priame pôsobenie |
025:2,5 mm |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION (pre vysokú teplotu a vákuum) |
|
2SH: Nerezová oceľ 2-polohová 2-cestná, priamo pôsobiaca (vysokotlakový typ) |
040:4 mm |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② Veľká veľkosť otvoru – 2W séria Kód modelu (16 mm – 50 mm)
|
Objednávací kód |
|||||
|
2 W |
025 |
- |
08 |
AC 110V |
E |
|
Model |
Veľkosť otvoru (mm) |
|
Veľkosť portu |
Napätie |
Materiál tesnenia |
|
2W: 2-polohový 2-cestný, priamo pôsobiaci |
160:16 mm |
|
10:3/8 |
DC12 |
Prázdne: NBR |
|
2S: Nerezová oceľ 2-polohová 2-cestná, priame pôsobenie |
200:20 mm |
|
15:1/2 |
DC24 |
V:VITION (pre vysokú teplotu a vákuum) |
|
|
250:25 mm |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35 mm |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40 mm |
|
35:1-1/4'' |
AC220V 50HZ/60HZ |
|
|
|
500:50 mm |
|
40:1-1,2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
Model |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Alternatívny model |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
Médiá |
Vzduch, voda, ropa, plyn |
Vzduch, voda, olej |
||||
|
Typ operácie |
Priame pôsobenie |
|||||
|
Štruktúra |
Normálne zatvorené |
|||||
|
Priemer otvoru (Φmm) |
2,5 mm |
4 mm |
12 mm |
2 mm |
||
|
0~0,7MPa |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Veľkosť portu |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
Viskozita kvapaliny |
1 1/4" |
|||||
|
Rozsah prevádzkového tlaku |
0~0,7MPa |
0 ~ 0,20 MPa |
||||
|
Dôkazný tlak |
1,0 MPa |
3,5 MPa |
||||
|
Prevádzková teplota |
-5 ~ 80 ℃ |
|||||
|
Rozsah napätia |
±10 % |
|||||
|
Materiál tela |
2W mosadz 2S nehrdzavejúca oceľ |
|||||
|
Materiál tesnenia |
NBP, EPDM alebo VITON |
|||||
|
Model |
2W160-10 |
2W160-15 |
2W200-20 |
250:25 мм |
2W350-35 |
2W400-40 |
2W500-50 |
|
Alternatívny model |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
Médiá |
Vzduch, voda, ropa, plyn |
Vzduch, voda, olej |
|||||
|
Typ operácie |
Priame pôsobenie |
||||||
|
Štruktúra |
Normálne zatvorené |
||||||
|
Priemer otvoru (Φmm) |
Hutsik: NBR |
20 mm |
25 mm |
35 mm |
40 mm |
50 mm |
|
|
0~0,7MPa |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Veľkosť portu |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
Viskozita kvapaliny |
1 1/4" |
||||||
|
Rozsah prevádzkového tlaku |
Vzduch 0~0,7MPa; Voda 0~0,5MPa; Olej 0~0,5MPa |
||||||
|
Dôkazný tlak |
1,0 MPa |
||||||
|
Prevádzková teplota |
-5 ~ 80 ℃ |
||||||
|
Rozsah napätia |
±10 % |
||||||
|
Materiál tela |
2W mosadz 2S nehrdzavejúca oceľ |
||||||
|
Materiál tesnenia |
NBP, EPDM alebo VITON |
||||||

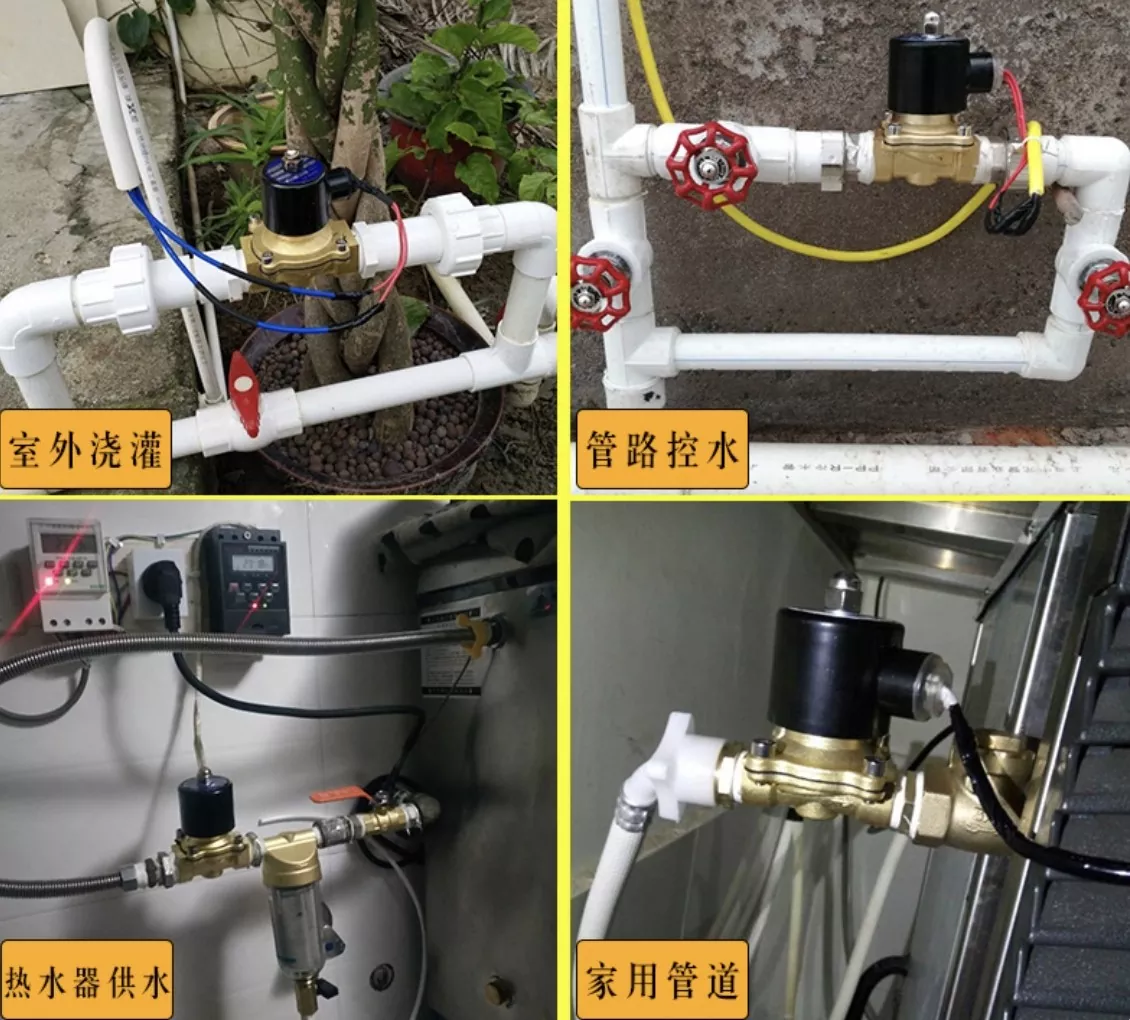

Na čo slúži 2W 2-cestný pneumatický solenoidový ventil a akú má funkciu?
Možno použiť s časovačom na plánované zapnutie/vypnutie vody. Dokáže tiež automaticky polievať rastliny atď.
Dá sa použiť (2W ventil) na kvapkové zavlažovanie záhrady?
Áno, dá sa použiť.
Môže byť 2W solenoidový ventil inštalovaný horizontálne a vertikálne?
Musí byť inštalovaný horizontálne.
Bude spätný tok, keď je 2W ventil 2-cestný zatvorený a existuje spätný tlak?
Nedôjde k spätnému toku.
Ako nainštalovať 2W 2-cestný pneumatický solenoidový ventil?
Inštalujte vodorovne. Pripojte prívod a odvod podľa vyznačeného smeru prúdenia (→ smer prúdenia).
