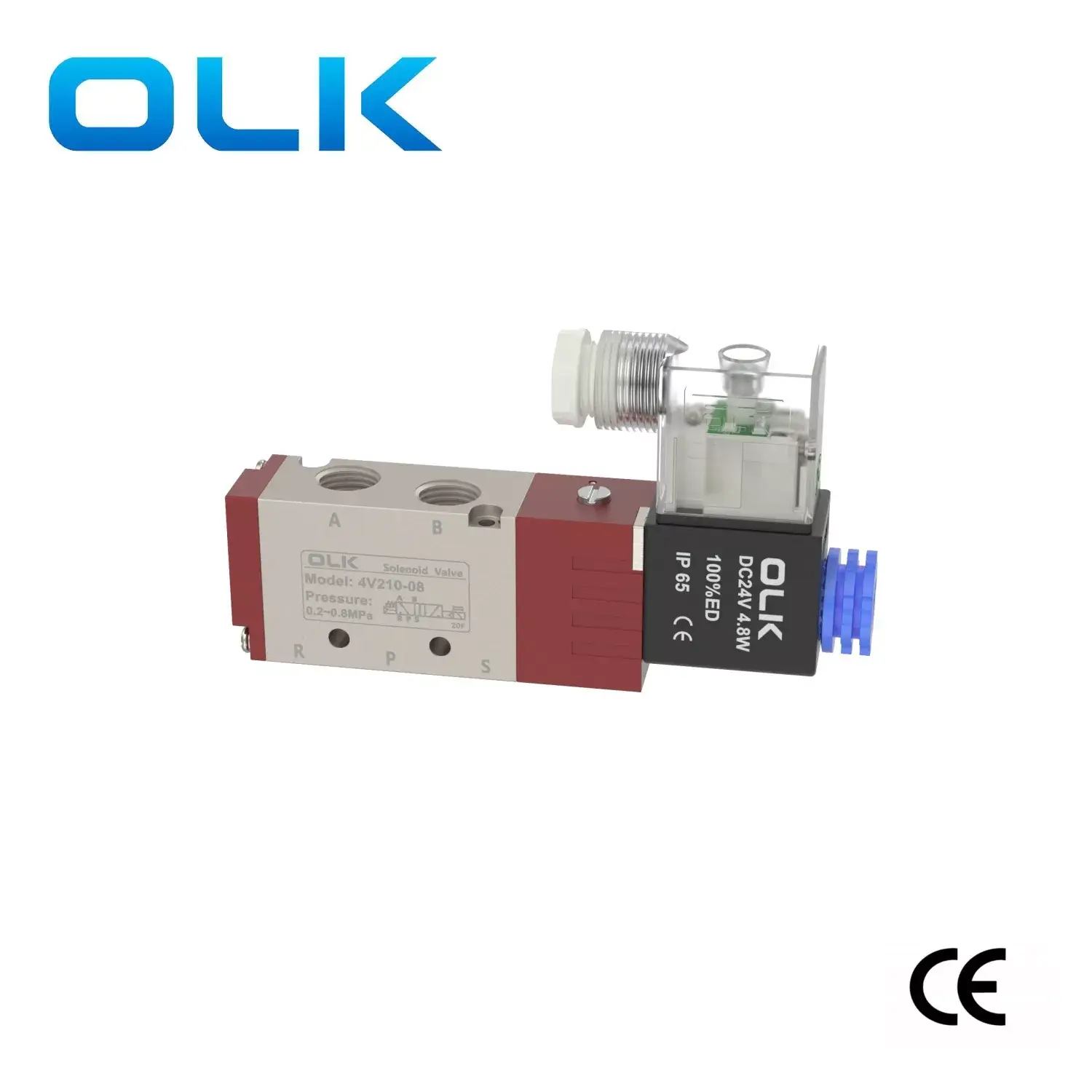

Solenoidový ventil série 4V 5-cestný

Model:4V210-08

OLK je jedným z najznámejších výrobcov a dodávateľov pneumatických solenoidových ventilov v Číne. Naša továreň sa špecializuje na výrobu 5-cestných solenoidových ventilov série 4V. Vitajte pri kúpe 5-cestného solenoidového ventilu série 4V riadeného pilotom od spoločnosti OLK. Každá požiadavka od zákazníkov je zodpovedaná do 24 hodín.

Brand:
OLK
Function:
5/2 way,5/3 way
Working-Pressure:
0.15-0.8Mpa
Voltage:
220VAC/110VAC/24VAC/24VDC/12VDC
Protection class:
IP65
Action:
Internal Pilot Operated

Odoslať dopyt Stiahnuť PDF

Popis produktu

Solenoidový ventil série 4V 5-cestný solenoidový ventil je kvapalinový smerový ventil vhodný pre vzduch ako pracovné médium.

Teleso 5-cestného solenoidového ventilu série 4V je vyrobené z hliníkovej zliatiny a obsahuje vysokokvalitné materiály, ako sú prachotesné riadiace hlavy triedy A, tesniace komponenty Mitsubishi a nemrznúci mazací olej. Dokáže si zachovať svoju funkčnosť v náročných pracovných podmienkach. Tento ventil prešiel prísnym testovaním zhody EMC a LVD a získal certifikáciu CE, ktorá spĺňa najvyššie štandardy bezpečnosti a kvality.

Produkt akceptuje farby prispôsobeného vzhľadu, čo používateľom umožňuje rýchlo identifikovať produkt v komplexných integrovaných systémových prostrediach.

Štandardné rozhrania pre solenoidové ventily série 4V sú M5, G1/8, G1/4, G3/8, G1/2, dostupné v integrovaných súpravách pre jednoduchú inštaláciu. Existuje niekoľko možností pre prevádzkové napätie, v závislosti od konkrétneho scenára aplikácie, aby ste si vybrali vhodný výkon napätia.

Solenoidové ventily série 4V Ouleikai (OLK) sa široko používajú v rôznych priemyselných scenároch, ako je automatizácia balenia, lekárske stroje, textilné zariadenia, ktoré poskytujú spoľahlivé riešenia pre vašu výrobnú linku.

SYMBOL:

4V	2	10	08	AC 110V	EX-P
MODEL	KÓD	TYP VENTILU	VEĽKOSŤ PORTU	NAPÄTIE	Spôsob zapojenia
4V: 2-polohový 5-cestný /2-polohový 5-cestný solenoidový ventil	séria 1:100	10: jednoduchý solenoidový ventil 5/2 cestný	M5: M5X0,8	A: AC22C	Blank: TVOJ
	séria 2:200	20: dvojitý solenoidový ventil 5/2 cesty	06:G1/8	B: DC24V	Ja: Čiara
	séria 3:300	30C: dvojitý solenoid 5/3-cestný uzavretý stred	08:G1/4	C: AC 110V
	4:400 sérií	30E: dvojitý solenoid, stred výfuku 5/3	10:G3/8	E: AC24V
		30P: dvojitý solenoidový 5/3-cestný tlakový stred	15:G1/2	(0,25)

OULEIKAI 4v solenoidový ventil 5 cestný CERTIFIKÁT CE Charakteristika produktu

Vlastnosti produktu:

1. Pilotný režim: dostupné externé a interné možnosti;

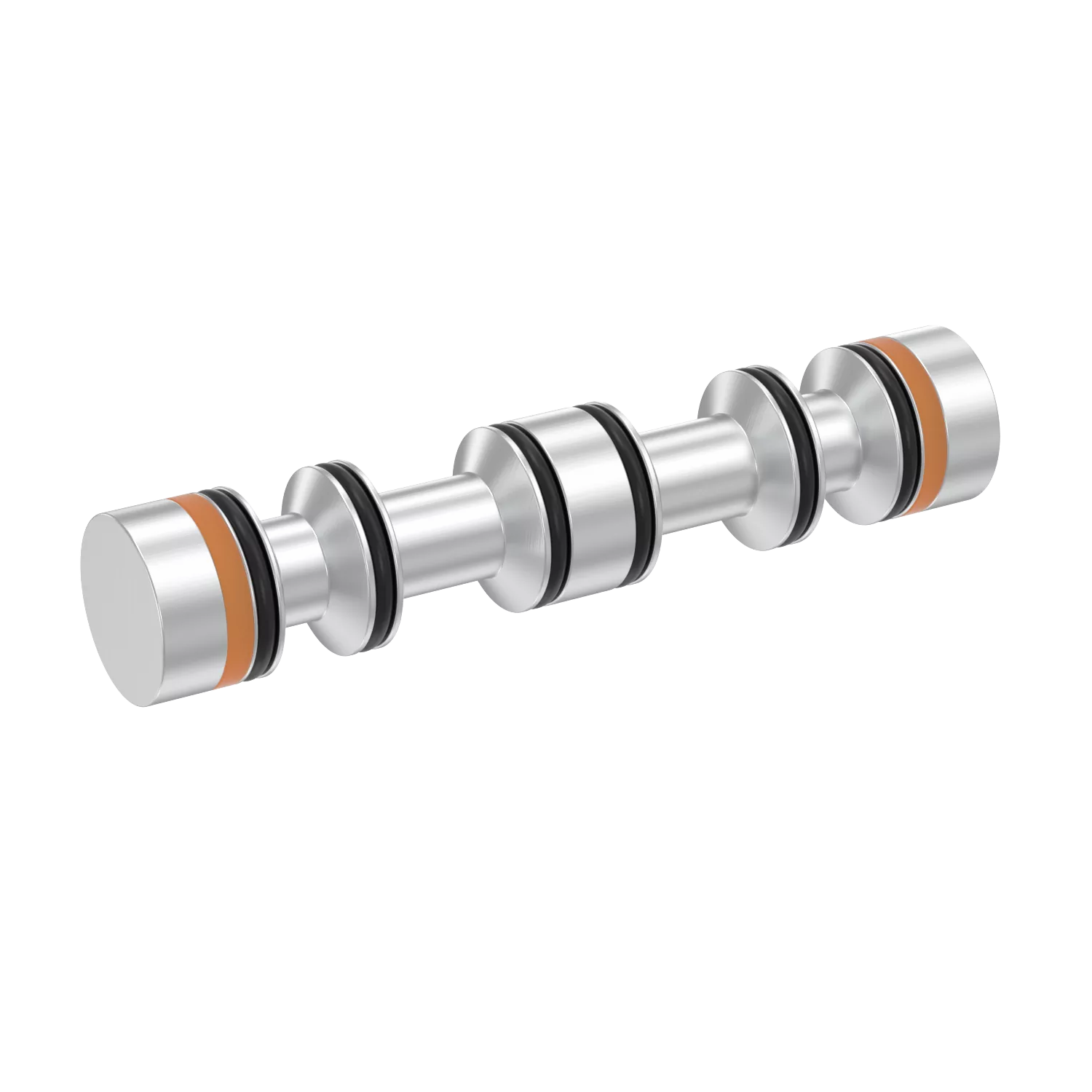

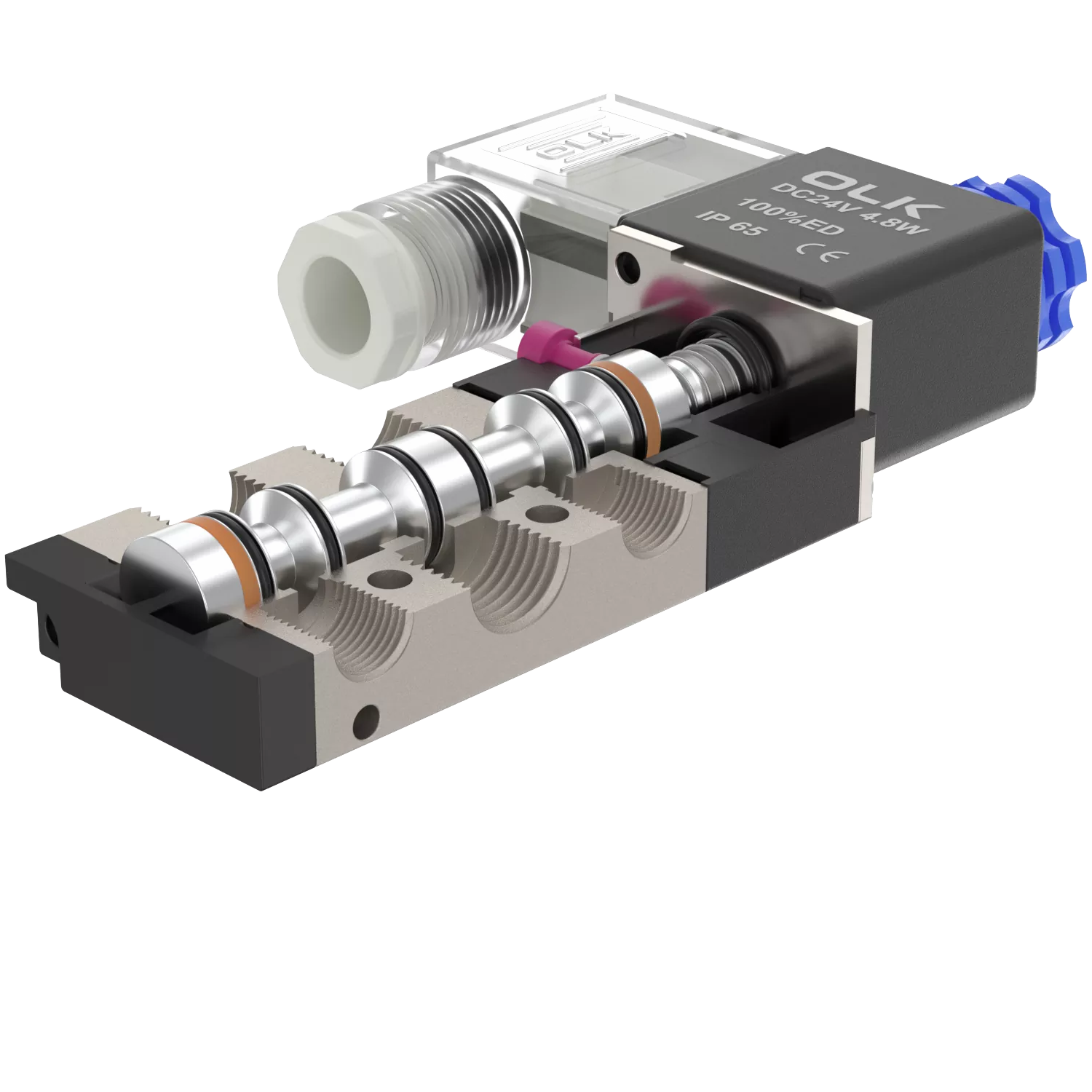

2.. Piestová štruktúra, vynikajúce tesnenie, citlivá odozva；

3. Trojpolohové solenoidové ventily ponúkajú na výber tri centrálne funkcie:

4. Dvojhlavové dvojpolohové solenoidové ventily majú funkciu pamäte;

5. Vnútorné otvory spracované špeciálnymi technikami, nízky trecí odpor, nízky štartovací tlak, dlhá životnosť;

6.nie je potrebné mazanie olejom;

7. Môže byť integrovaný so zostavou ventilov základnej dosky, čím sa šetrí inštalačný priestor;

8. Vybavené ručným zariadením pre jednoduchú inštaláciu a ladenie;

9. Na výber je viacero štandardných úrovní napätia.

4V solenoidový ventil 5-cestný CERTIFIKÁT CE Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Typ pilota
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0,15 – 0,8 (21 – 114)
Zaručená odolnosť voči tlaku	1,5 MPa (215 psi)
Pracovná teplota °C	-20-70
Materiál tela	hliníkovej zliatiny
Štandardné napätie	AC220V, AC110V, AC24V, DC24V, DC12V
Použite rozsah napätia	AC: ± 15％ DC: ± 10％
spotreba energie	AC: 3VA DC: 3W
úroveň ochrany	IP65 (DIN40050)
stupeň tepelnej odolnosti	stupeň B
Typ pripojenia	Typ zásuvky DIN, typ zásuvky
Čas excitácie	5 krát za sekundu

4V solenoidový ventil 5 cestný CERTIFIKÁT CE rôzne parametre

model	Priemer portu	počet pozícií	najvyššia prevádzková frekvencia	Efektívna plocha prierezu mm² (hodnota CV)
4V110-M5	Príjem=výstup=M5	2 poloha 5 spôsob	5 krát za sekundu	5,5 (0,31)
4V120-M5	Príjem=výstup=M5	2 poloha 5 spôsob	5 krát za sekundu	5,5 (0,31)
4V130C-M5	Príjem=výstup=M5	Tri polohy päť spôsobom	3 krát za sekundu	5,0 (0,28)
4V130E-M5	Príjem=výstup=M5	Tri polohy päť spôsobom	3 krát za sekundu	5,0 (0,28)
4V130P-M5	Príjem=výstup=M5	Tri polohy päť spôsobom	3 krát za sekundu	5,0 (0,28)
OULEIKAI 4H LEVER VALVE Instalare și utilizare	Príjem=výstup=G1/8	2 poloha 5 spôsob	5 krát za sekundu	12,0 (0,67)
4V120-06	Príjem=výstup=G1/8	2 poloha 5 spôsob	5 krát za sekundu	12,0 (0,67)
4V130C-06	Príjem=výstup=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	9,0 (0,50)
4V130E-06	Príjem=výstup=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	9,0 (0,50)
4V130P-06	Príjem=výstup=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	9,0 (0,50)
4v210-06	Príjem=výstup=G1/8	2 poloha 5 spôsob	5 krát za sekundu	14,0 (0,78)
4v220-06	Príjem=výstup=G1/8	2 poloha 5 spôsob	5 krát za sekundu	14,0 (0,78)
4v230C-06	Príjem=výstup=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	12,0 (0,67)
4v230E-06	Príjem=výstup=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	12,0 (0,67)
4v230P-06	Príjem=výstup=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	12,0 (0,67)
4v210-08	Vstup=Výstup=G1/4 Výfuk=G1/8	2 poloha 5 spôsob	5 krát za sekundu	16,0 (0,89)
4v220-08	Vstup=Výstup=G1/4 Výfuk=G1/8	2 poloha 5 spôsob	5 krát za sekundu	16,0 (0,89)
4v230C-08	Vstup=Výstup=G1/4 Výfuk=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	12,0 (0,67)
4v230E-08	Vstup=Výstup=G1/4 Výfuk=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	12,0 (0,67)
4v230P-08	Vstup=Výstup=G1/4 Výfuk=G1/8	Tri polohy päť spôsobom	3 krát za sekundu	12,0 (0,67)
4V310-08	Príjem=výstup=G1/4	2 poloha 5 spôsob	4/sec	25,0 (1,40)
4V320-08	Príjem=výstup=G1/4	2 poloha 5 spôsob	4/sec	25,0 (1,40)
4V330C-08	Vstup=Výstup=G3/8 Výfuk=G1/4	Tri polohy päť spôsobom	3 krát za sekundu	18,0 (1,00)
4V330E-08	Vstup=Výstup=G3/8 Výfuk=G1/4	Tri polohy päť spôsobom	3 krát za sekundu	18,0 (1,00)
4V330P-08	Vstup=Výstup=G3/8 Výfuk=G1/4	Tri polohy päť spôsobom	3 krát za sekundu	18,0 (1,00)
4V310-10	Príjem=výstup=G1/4	2 poloha 5 spôsob	4/sec	30 (1,68)
4V320-10	Príjem=výstup=G1/4	2 poloha 5 spôsob	4/sec	30 (1,68)
4V330C-10	Vstup=Výstup=G3/8 Výfuk=G1/4	Tri polohy päť spôsobom	3 krát za sekundu	18,0 (1,00)
4V330E-10	Vstup=Výstup=G3/8 Výfuk=G1/4	Tri polohy päť spôsobom	3 krát za sekundu	18,0 (1,00)
4V330P-10	Vstup=Výstup=G3/8 Výfuk=G1/4	Tri polohy päť spôsobom	3 krát za sekundu	18,0 (1,00)
4V410-15	Príjem=výstup=G1/2	2 poloha 5 spôsob	3 krát za sekundu	50,0 (2,79)
4V420-15	Príjem=výstup=G1/2	2 poloha 5 spôsob	3 krát za sekundu	50,0 (2,79)
4V430C-15	Príjem=výstup=G1/2	Tri polohy päť spôsobom	3 krát za sekundu	30 (1,68)
4V430E-15	Príjem=výstup=G1/2	Tri polohy päť spôsobom	3 krát za sekundu	30 (1,68)
4V430P-15	Príjem=výstup=G1/2	Tri polohy päť spôsobom	3 krát za sekundu	30 (1,68)

Časté otázky:

1. Aká rýchla je frekvencia 5-cestného solenoidového ventilu série 4V?

Maximálna frekvencia akcie 5-krát za sekundu.

2. Môže byť 5-cestný solenoidový ventil série 4V zapnutý dlhší čas?

ÁNO, Naša cievka je 100% ED.

3. Ako zlepšiť životnosť 4V solenoidových ventilov?

Odporúčaný odlučovač oleja a vody na filtrovanie vlhkosti a nečistôt vo vzduchu

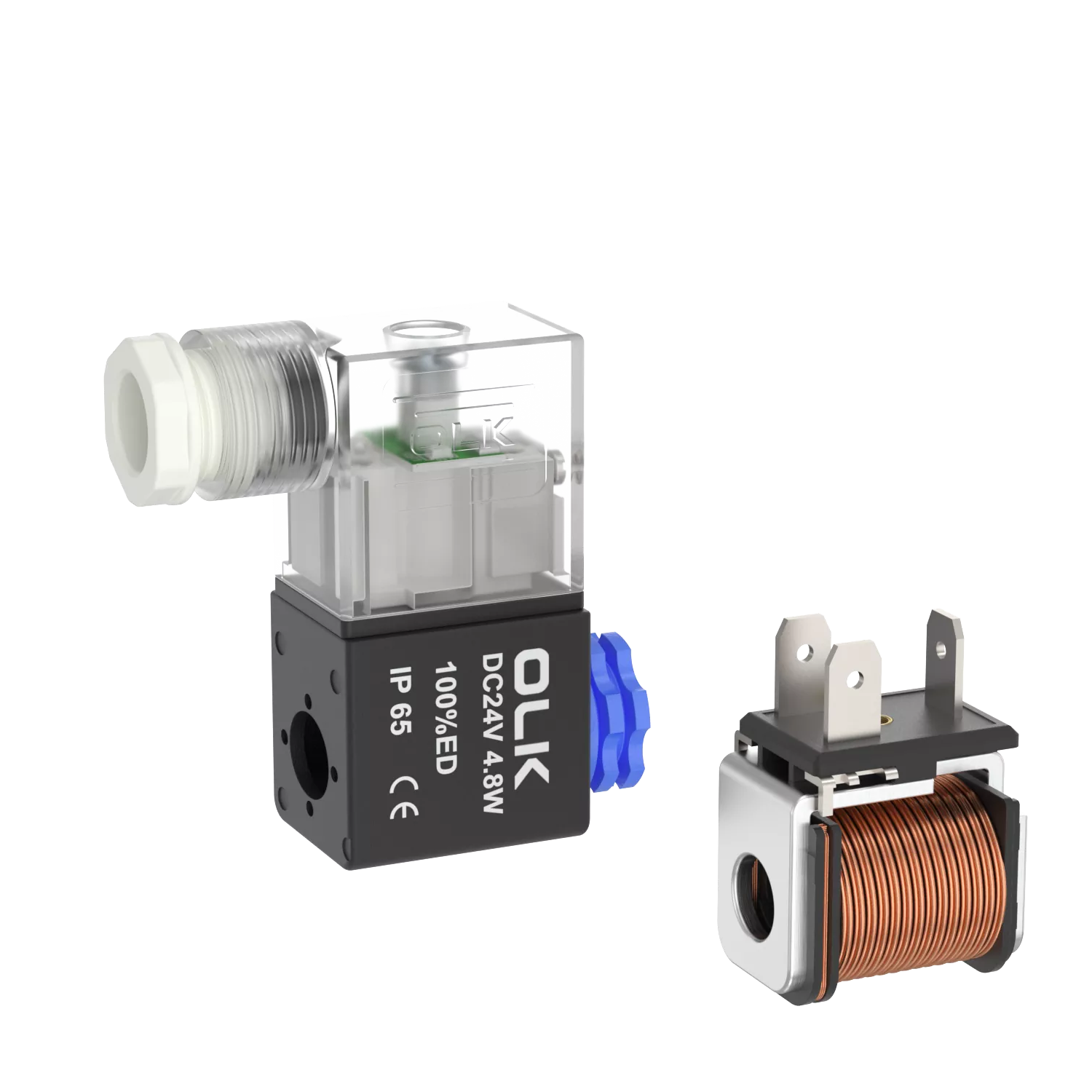

4. Bude solenoidová cievka blokovať vzduchovú hadicu alebo spojovacie rozhranie?

Nestane sa to, pretože cievku je možné nastaviť odskrutkovaním matice cievky

5. Rozdiel medzi napätím AC a DC?

DC je jednosmerný prúd, AC je striedavý prúd. Vo všeobecnosti je elektrická energia pre domácnosť AC220V

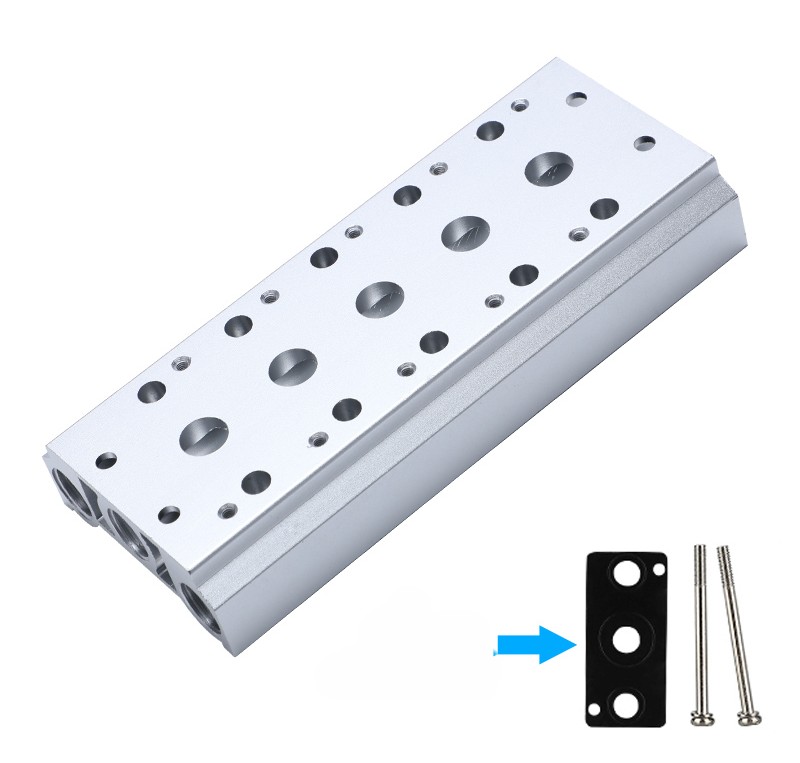

Súvisiace príslušenstvo pre solenoidové ventily série 4V200: Armatúry a rozdeľovače

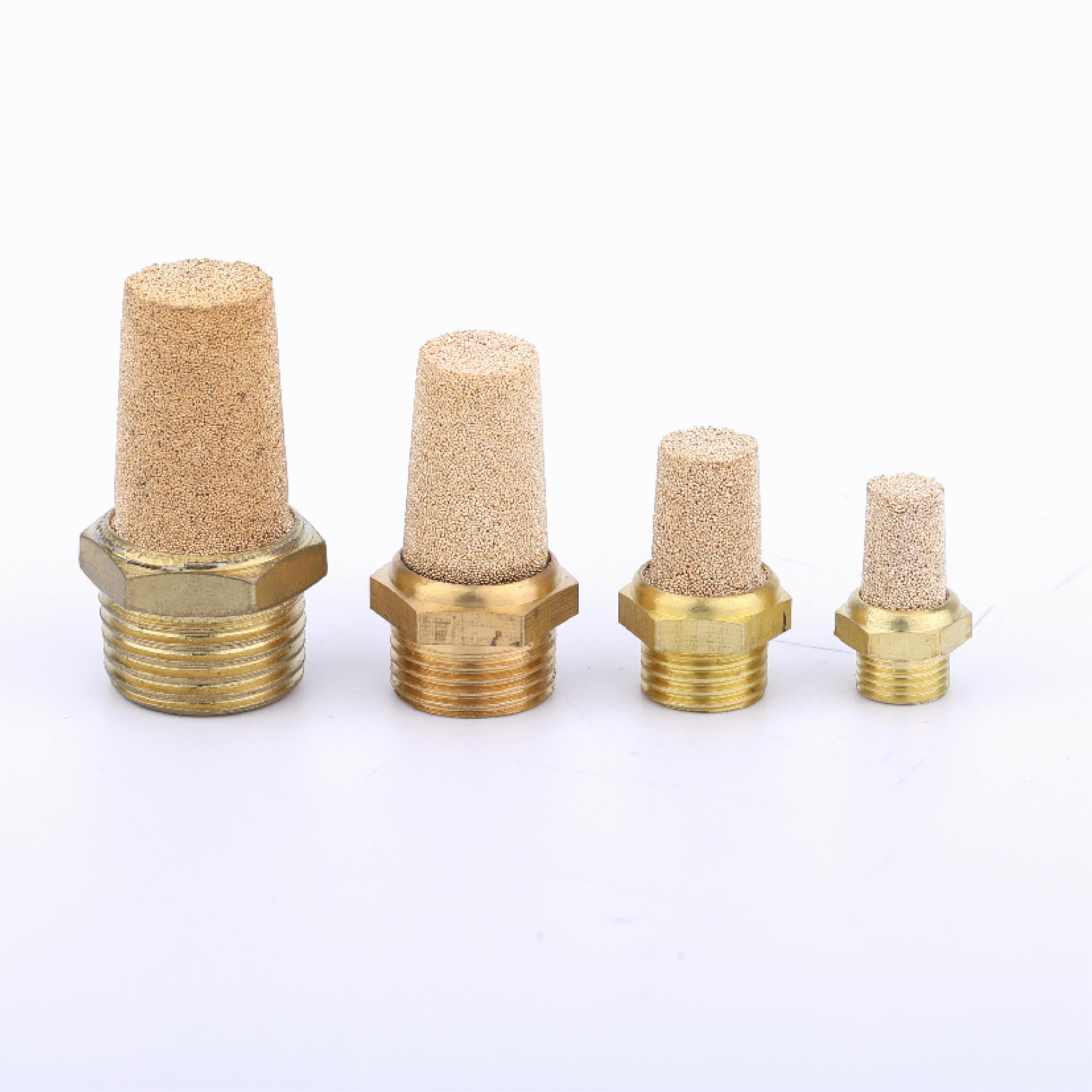

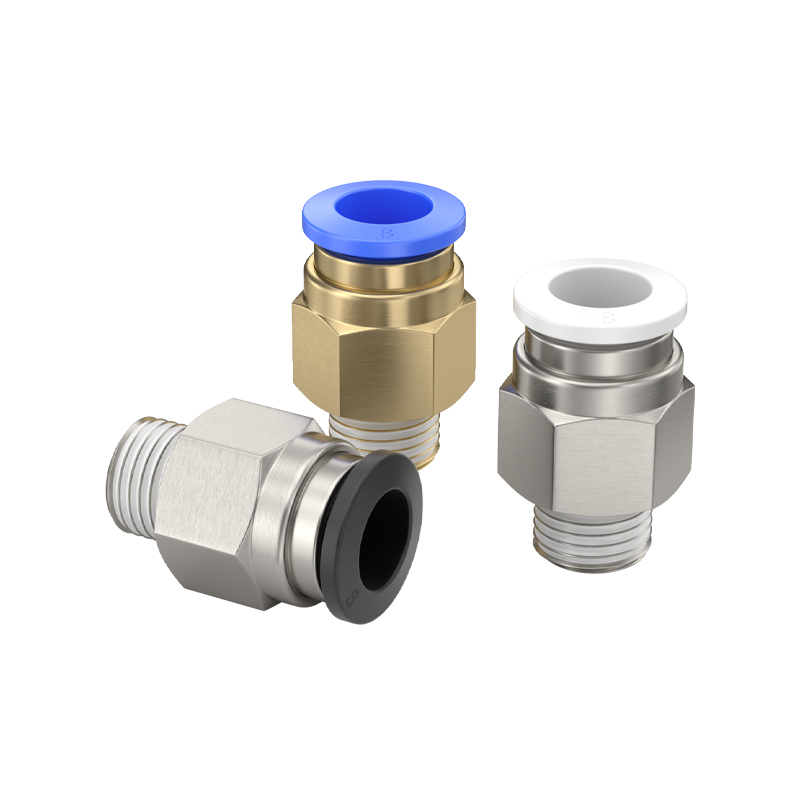

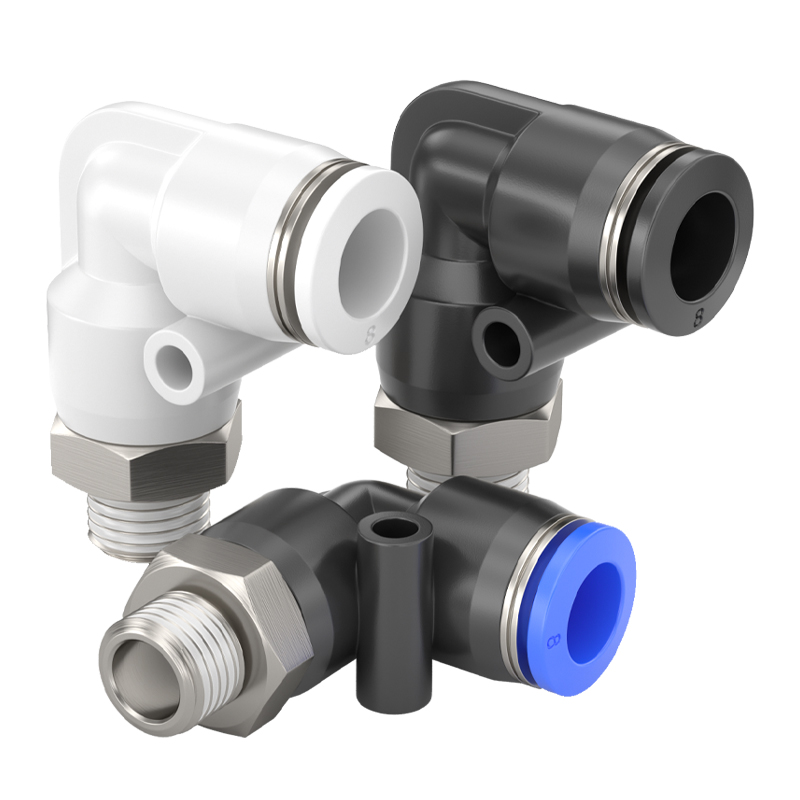

	PC montáž	PL kovanie	Rozdeľovač série 4V200	tlmič vežového typu
