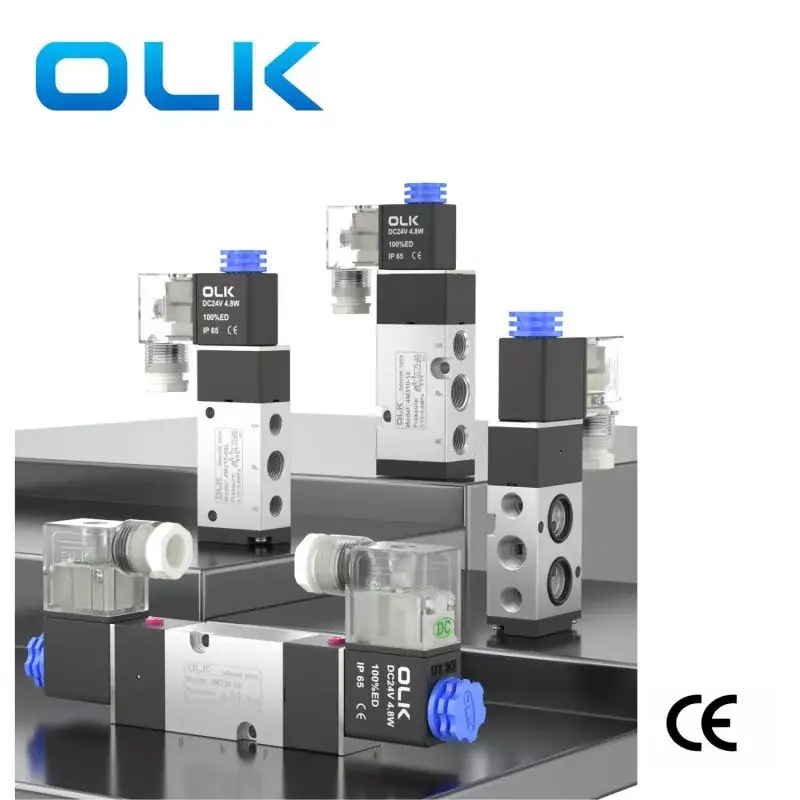

Solenoidový ventil série 4M 5-cestný

Model:4M210-08

OLK je jedným z najznámejších výrobcov a dodávateľov pneumatických solenoidových ventilov v Číne. Naša továreň sa špecializuje na výrobu 5-cestných solenoidových ventilov série 4M. Vitajte pri kúpe 5-cestného elektromagnetického ventilu série 4M od spoločnosti OLK. Každá požiadavka od zákazníkov je zodpovedaná do 24 hodín.

Odoslať dopyt

Popis produktu

Séria Ouleikai (OLK) 4M s priamym predajom dvojpolohových päťcestných solenoidových smerových ventilov využíva pilotné ovládanie, vyznačujúce sa vysokou rýchlosťou odozvy a spoľahlivou prevádzkou, vhodnou na ovládanie dvojčinných valcov. Cievka je dodávaná s logom ED, čo umožňuje nepretržité napájanie počas dlhšej doby. Dvojhlavý dvojpolohový solenoidový ventil má pamäťovú funkciu. Zosilnené telo ventilu podlieha tvrdej oxidácii, aby sa zvýšila tvrdosť povrchu. Pred použitím skontrolujte ventil a potrubie, aby ste sa uistili, že sú neporušené a bez úniku, aby sa predišlo ovplyvneniu normálnej prevádzky ventilu.

Elektromagnetický smerový ventil série 4M je variantom 4V solenoidového ventilu s rovnakým funkčným princípom ako 4V. Na základe rôznych požiadaviek na inštaláciu ventil série 4M upravil niektoré rozmery rozhrania a montážnych otvorov. Spoločnosť Ouleikai (OLK) ponúka množstvo špecifikácií a modelov, ktoré spĺňajú rôzne potreby zákazníkov a poskytujú prispôsobiteľné služby.

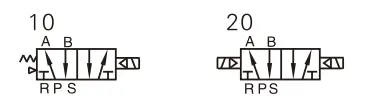

SYMBOL:

Oderingový kód
4 milióny:	3	10	10	A
4M: 2-polohový 5-cestný solenoidový ventil (NAMRU)	KÓD	Typ ventilu	VEĽKOSŤ PORTU	Napätie	Spôsob zapojenia
	SÉRIA 1:100	10: jednosmerné ovládanie solenoidového ventilu 5/2	M5:M5	A: AC220V	Blank: TVOJ
	SÉRIA 2:200	20: ovládanie dvojitého solenoidového ventilu 5/2	06:G1/8	B: DC24V	L: Čiara
	SÉRIA 3:300		08:G1/4	C: AC 110V
			10:G3/8	E: AC24V
				F: DC 12V

OULEIKAI s vysokou rýchlosťou odozvy 4M solenoidový ventil 5-cestný CERTIFIKÁT CE Charakteristika produktu

Vlastnosti produktu:

1. Interne pilotne riadená štruktúra.

2. Piestová štruktúra, ktorá sa môže pochváliť vynikajúcim tesnením a citlivou reakciou.

3. Dvojhlavý dvojpolohový solenoidový ventil s pamäťovou funkciou.

4. Dvojhlavý dvojpolohový solenoidový ventil s pamäťovou funkciou.

5. Vnútorné otvory spracované špeciálnymi technikami, výsledkom čoho je minimálny trecí odpor, nízky štartovací tlak vzduchu a predĺžená životnosť.

6. Prevádzka bez mazania.

7. Montáž na bočnú dosku, umožňujúca priame spojenie s ovládacími komponentmi.

8. Vybavené ručným zariadením pre pohodlnú inštaláciu a ladenie.

9. Na výber sú rôzne štandardné úrovne napätia.

Solenoidový ventil série 4M 5-cestný Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Typ pilota
počet pozícií	2 poloha 5 spôsob
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0,15 – 0,8 (21 – 114)
Zaručená odolnosť voči tlaku	1,5 MPa (215 psi)
Pracovná teplota °C	-20-70
Materiál tela	hliníkovej zliatiny
Štandardné napätie	AC220V, AC110V, AC24V, DC24V, DC12V
Použite rozsah napätia	AC: ± 15％ DC: ± 10％
spotreba energie	AC: 6VA DC: 4,8W
úroveň ochrany	IP65 (DIN40050)
stupeň tepelnej odolnosti	trieda B
Typ pripojenia	Typ zásuvky DIN, typ zásuvky
Čas excitácie	0,05 sekundy alebo menej

4M solenoidový ventil 5 cestný CERTIFIKÁT CE rôzne parametre

model	Priemer portu	MAX prevádzková frekvencia	Prietoková plocha mm² (hodnota CV)
4M210-06	Príjem = G1/8	5 krát za sekundu	14,0 (0,78)
4M220-06	Príjem = G1/8	5 krát za sekundu	14,0 (0,78)
4M210-08	Nasávanie = G1/4 Výfuk = G1/8	5 krát za sekundu	16,0 (0,89)
4M220-08	Nasávanie = G1/4 Výfuk = G1/8	5 krát za sekundu	16,0 (0,89)
4M310-08	Nasávanie=G3/8 Výfuk=G1/4	4/sec	25,0 (1,40)
4M320-08	Nasávanie=G3/8 Výfuk=G1/4	4/sec	25,0 (1,40)

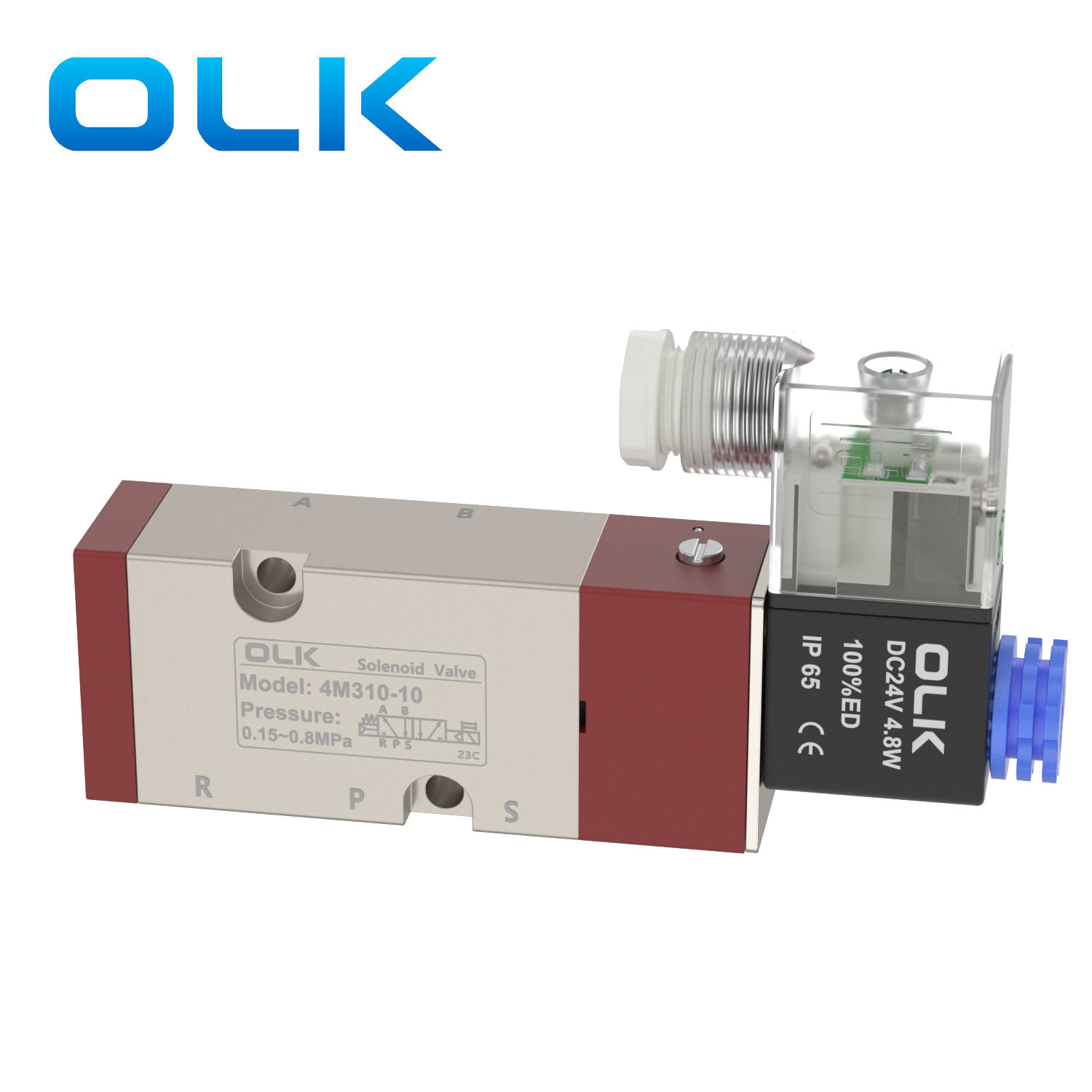

4M310-10	Príjem = G1/4	4/sec	30 (1,68)
4M320-10	Príjem = G1/4	4/sec	30 (1,68)
