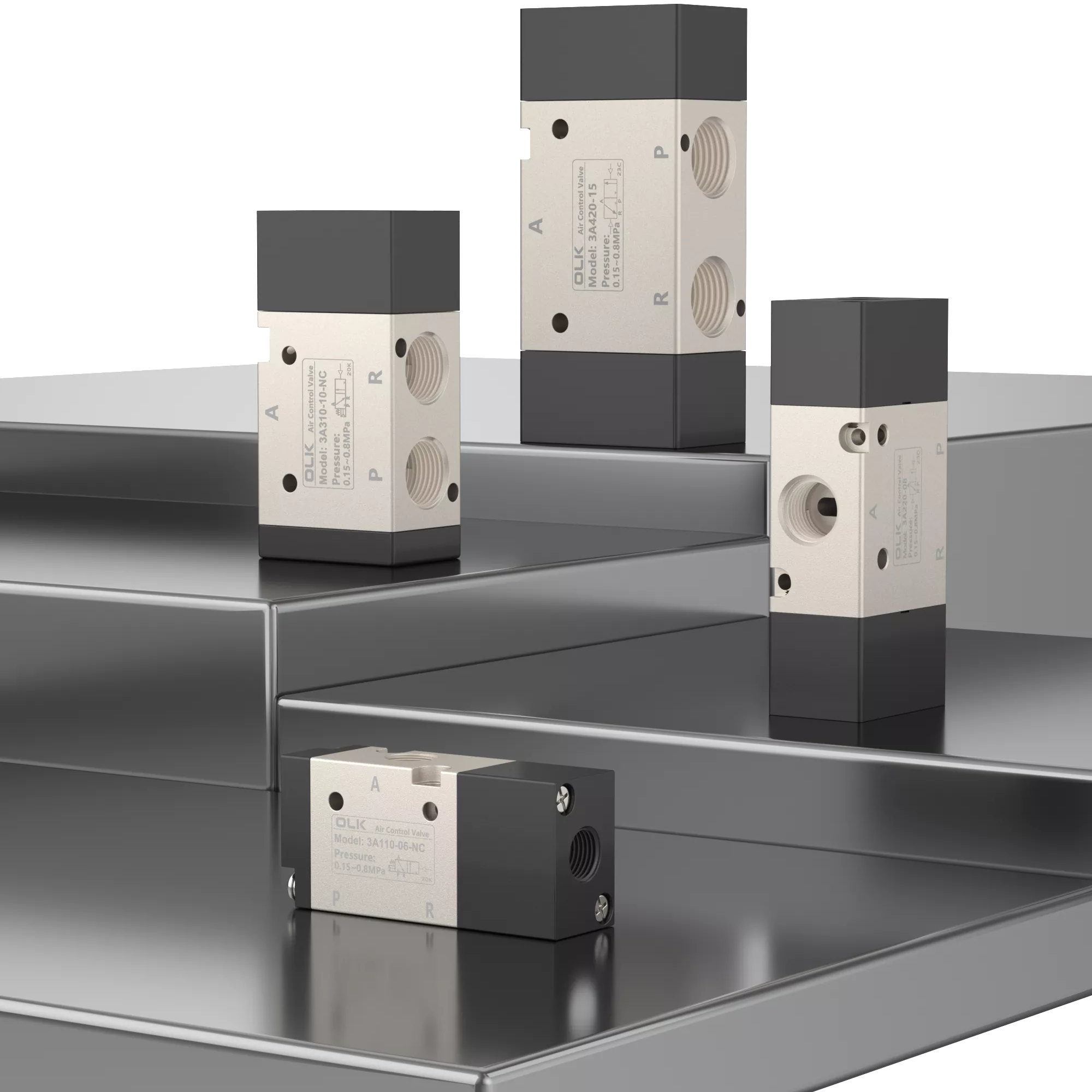

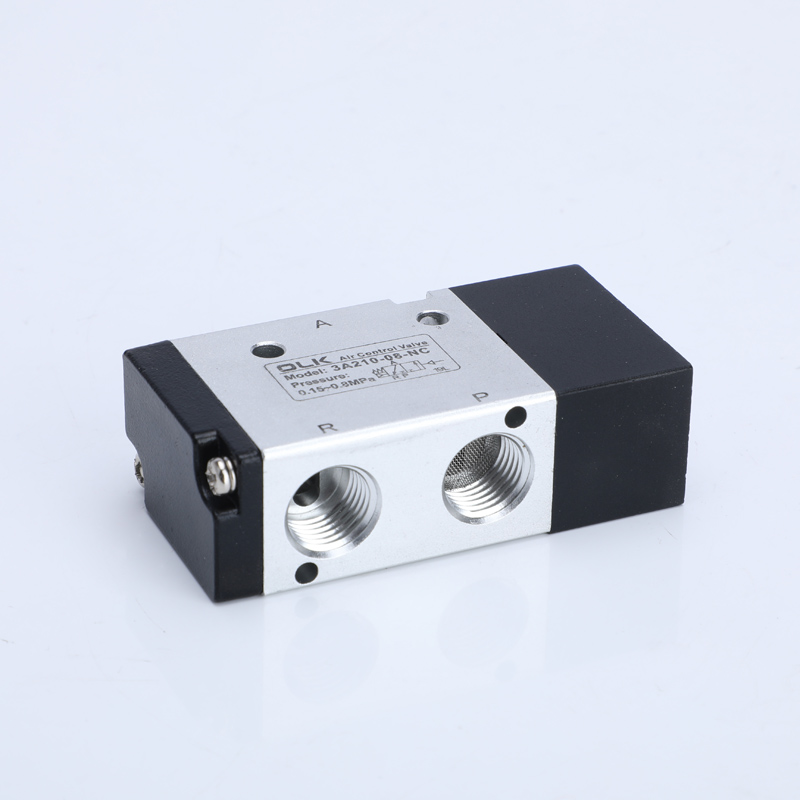

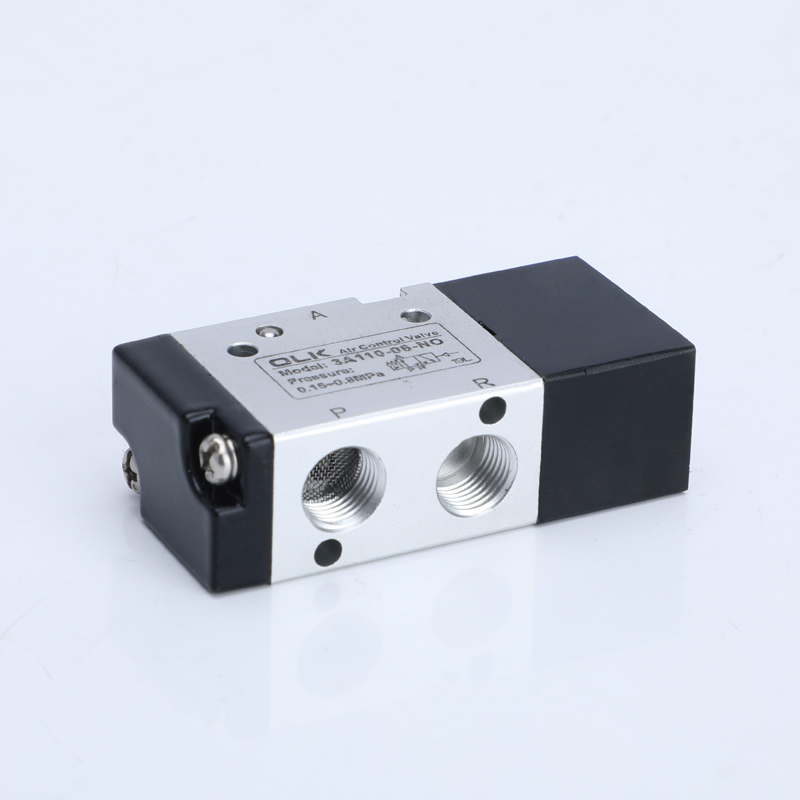

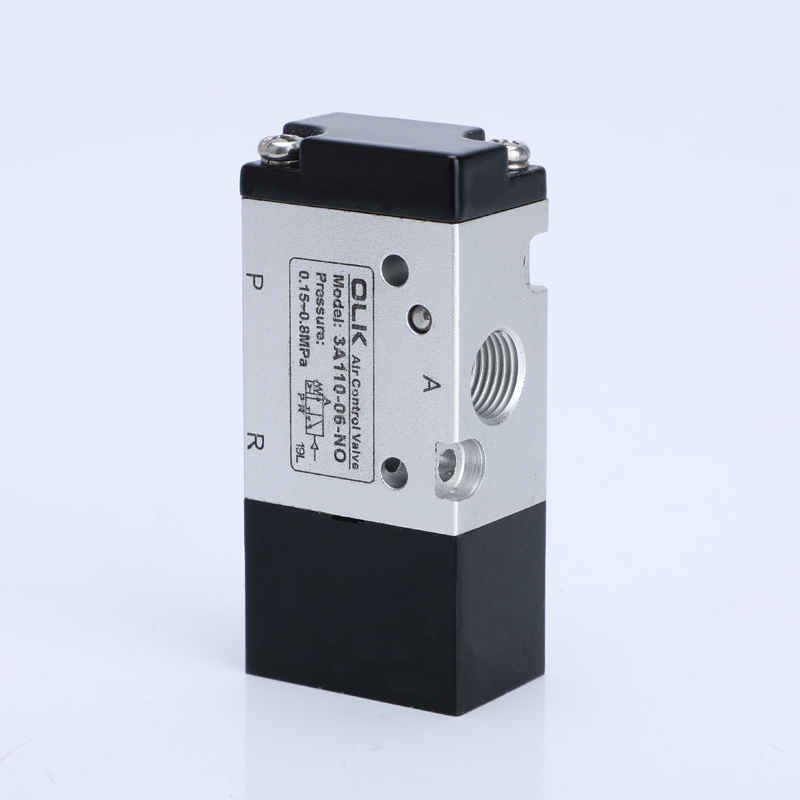

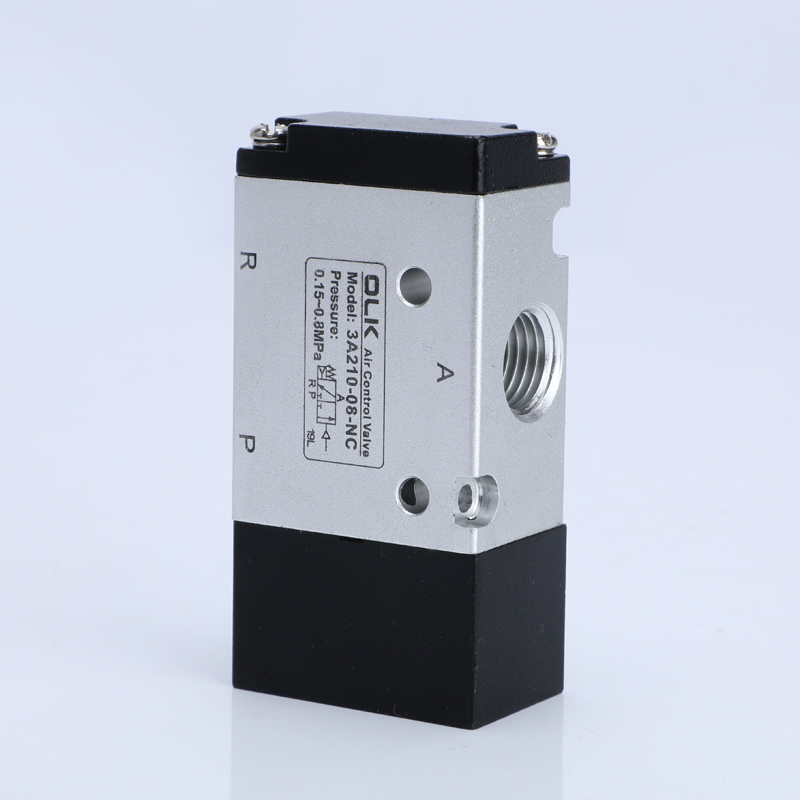

3-cestný pneumatický kvapalinový riadiaci ventil vzduchového regulačného ventilu série 3A je kvapalinový smerový ventil vhodný pre vzduch ako pracovné médium.
Produkt má nízky štartovací tlak vzduchu s jednohlavým ovládaním s pružinovým resetom a dvojhlavým ovládaním s funkciou pamäte polohy.
Vnútorný otvor je spracovaný špeciálnou technológiou, výsledkom čoho je nízky trecí odpor, nie je potrebné mazanie olejom, stabilný životný cyklus a dlhá životnosť.
Konštrukcia je ľahká a ľahko sa inštaluje.
Výrobcovia Ouleikai (OLK) poskytujú prispôsobené služby telesa ventilu, ktoré umožňujú rôzne povrchové úpravy ventilu.
Trojcestné ventily na reguláciu vzduchu a ventily na reguláciu prietoku série 3A sa široko používajú v zariadeniach na automatizáciu balenia, v riadení robotov, v systémoch stlačeného vzduchu a v iných oblastiach.
SYMBOL:
Objednávací kód
3A
3
10
08
NIE
MODEL
KÓD
TYP VENTILU
VEĽKOSŤ PORTU
HERCI TYP
3A: 2-polohový 3-cestný ventil
séria 1:100
10:jednohra
06:G1/8
NIE: Normálne otvorené
séria 2:200
20: dvojité pôsobenie
08:G1/4
NC: Normálne blízko
séria 3:300
10:G3/8

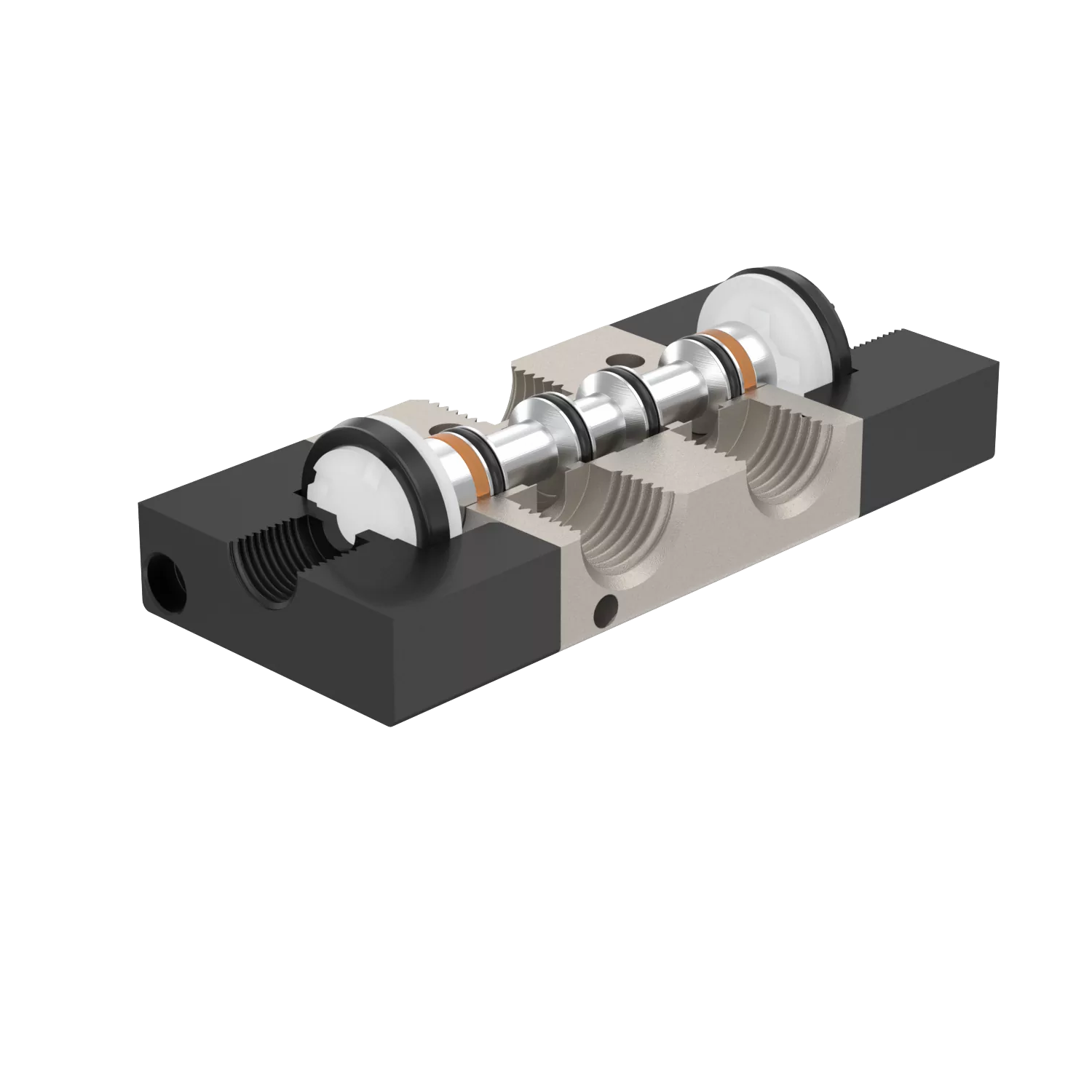

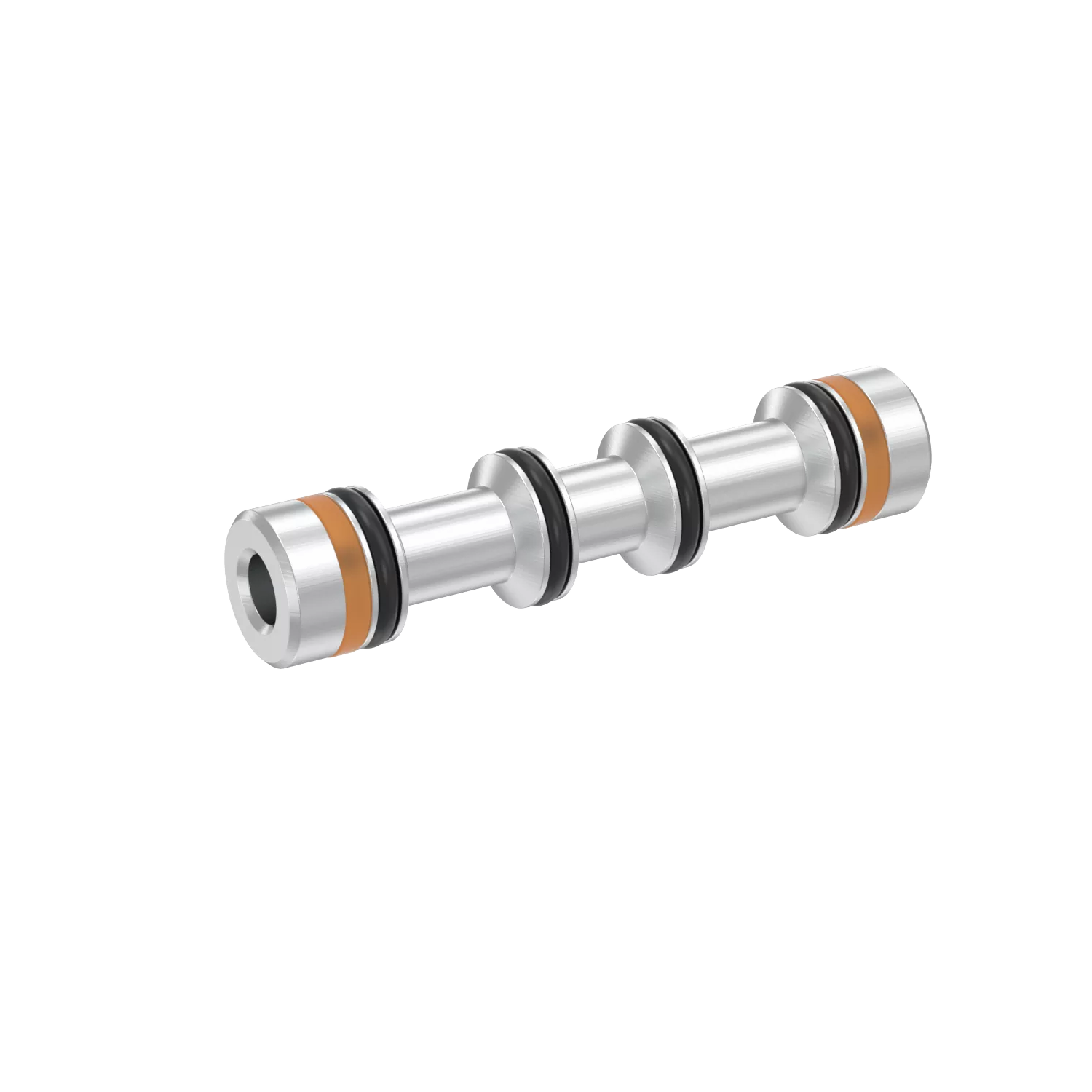

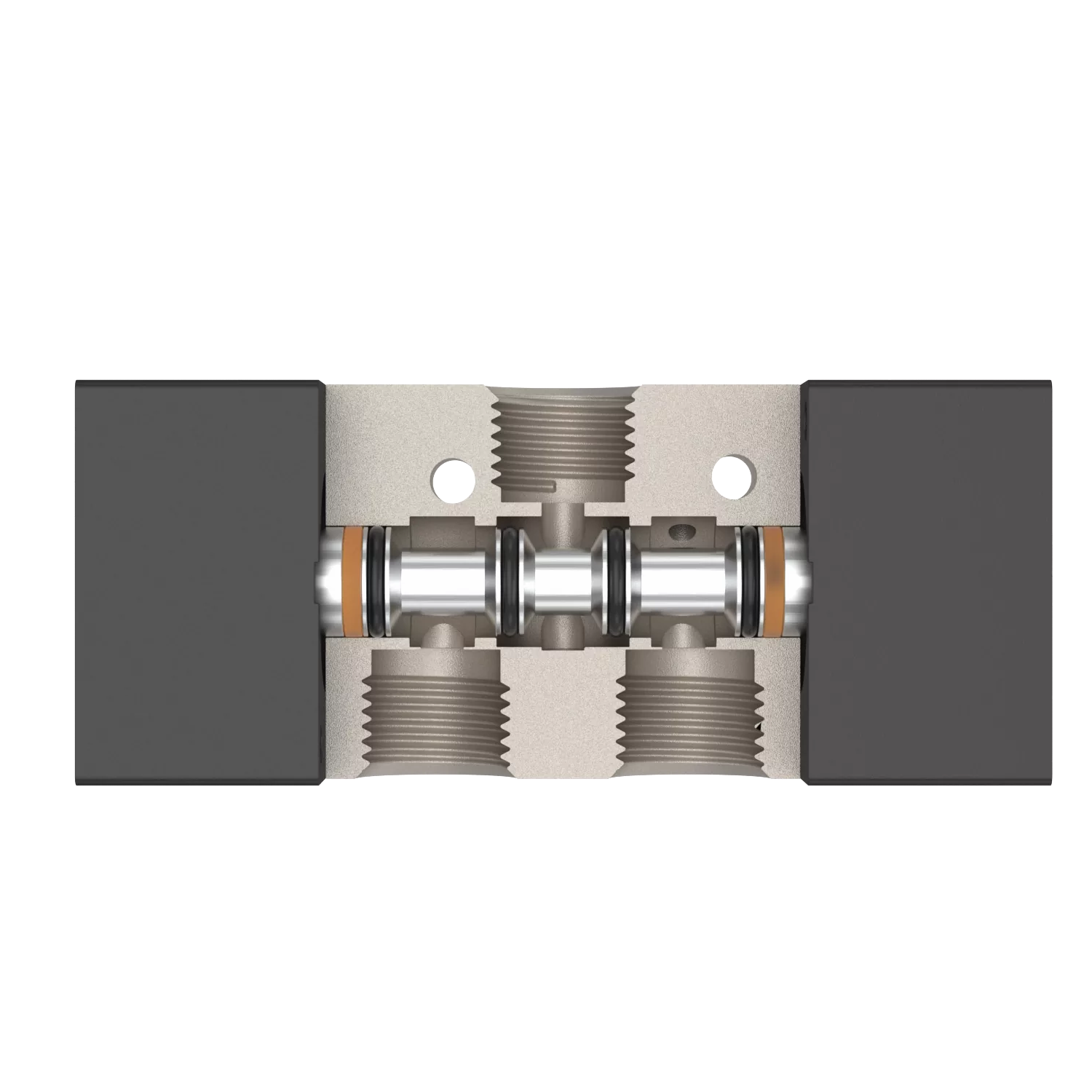

1. Štruktúra piestového typu s vynikajúcim tesniacim a citlivým výkonom.
2. Dvojhlavové pneumatické ovládanie s pamäťovou funkciou.
3. Vnútorné otvory spracované špeciálnymi technikami, výsledkom čoho je nízky trecí odpor, nízky štartovací tlak a predĺžená životnosť.
4. Nevyžaduje mazanie olejom.
5. Jednoduchá inštalácia s viacerými montážnymi polohami.
6. Môže byť integrovaný s ventilovou zostavou základnej dosky, čím sa šetrí inštalačný priestor.
|
pracovné médium |
Vzduch (filtrovaný cez filter nad 40 μm) |
|
Akcia |
vonkajšie ovládanie vzduchu |
|
mazanie |
zbytočné |
|
Rozsah pracovného tlaku MPa (psi) |
0,15 – 0,8 (21 – 114) |
|
Zaručená odolnosť voči tlaku |
Objednávací kód |
|
Pracovná teplota °C |
-20-70 |
|
Maximálna pracovná frekvencia |
5 krát za sekundu |
|
Materiál tela |
hliníkovej zliatiny |
|
model |
Priemer portu |
počet pozícií |
Efektívna plocha prierezu mm² (hodnota CV) |
|
3A110-M5 |
M5 |
Dve polohy tri cesty |
5,5 (0,3) |
|
3A120-M5 |
M5 |
Dve polohy tri cesty |
5,5 (0,3) |
|

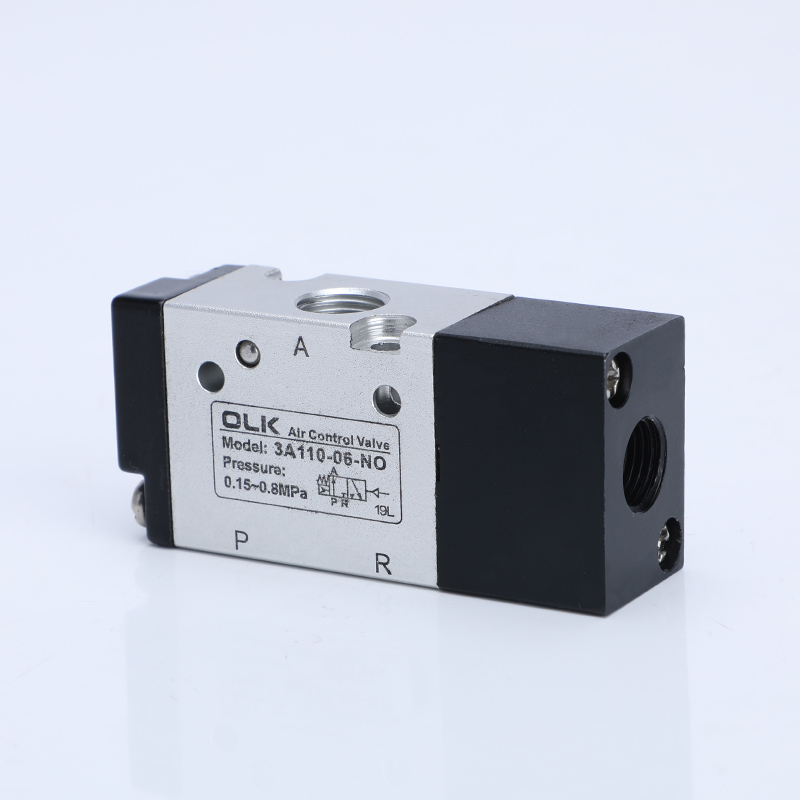

3A110-06 |
G1/8 |
Dve polohy tri cesty |
12,0 (0,67) |
|

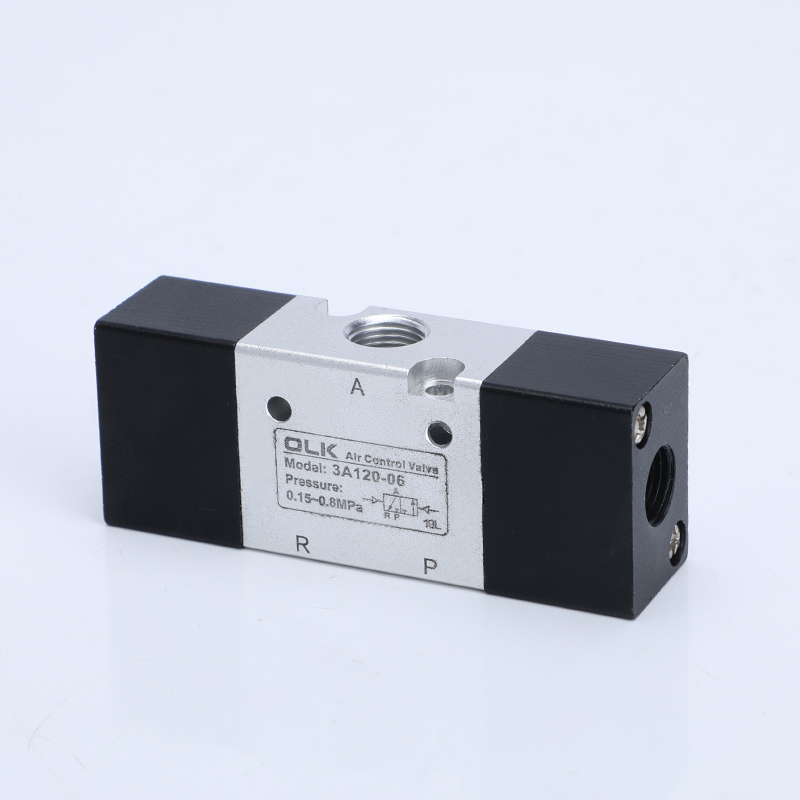

3A120-06 |
G1/8 |
Dve polohy tri cesty |
12,0 (0,67) |
|
3A210-06 |
G1/8 |
Dve polohy tri cesty |
14,0 (0,7) |
|
3A220-06 |
G1/8 |
Dve polohy tri cesty |
14,0 (0,7) |
|

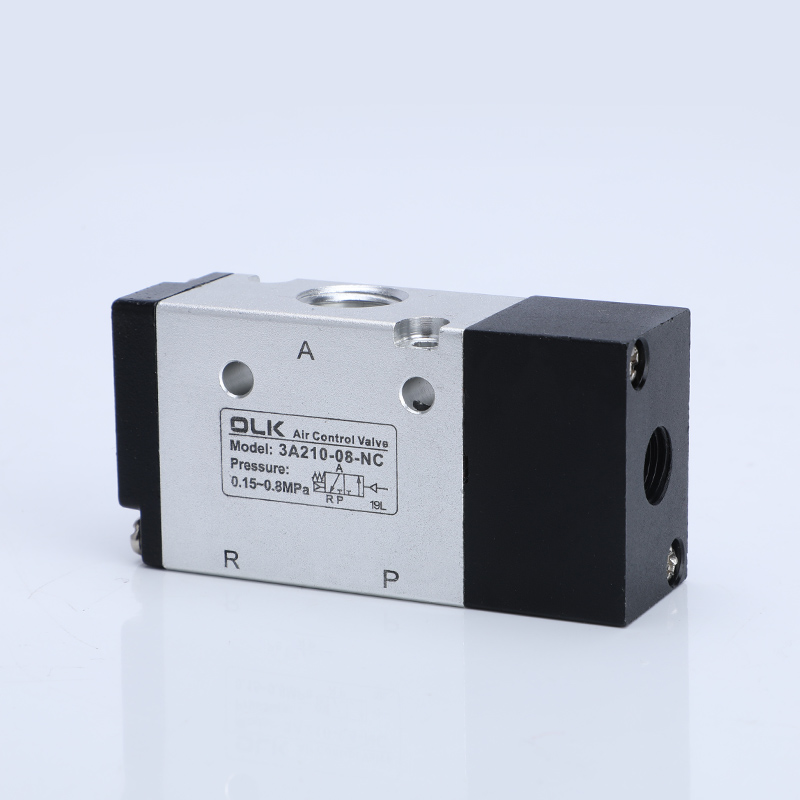

3A210-08 |
G1/4 |
Dve polohy tri cesty |
16,0 (0,89) |
|

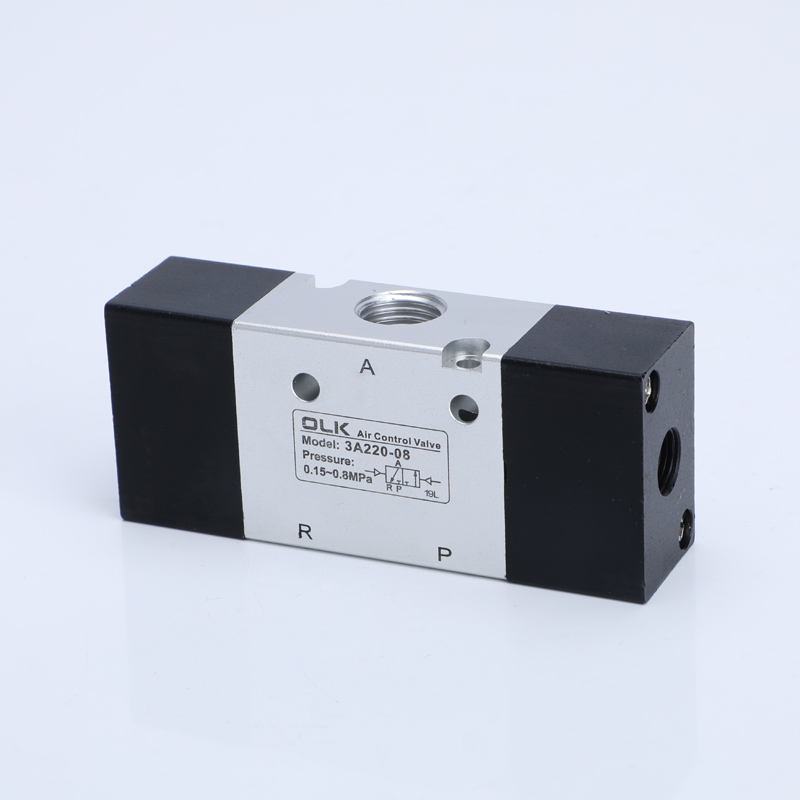

3A220-08 |
G1/4 |
Dve polohy tri cesty |
16,0 (0,89) |
|
3A310-08 |
G1/4 |
Dve polohy tri cesty |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
Dve polohy tri cesty |
25,0 (1,39) |
|

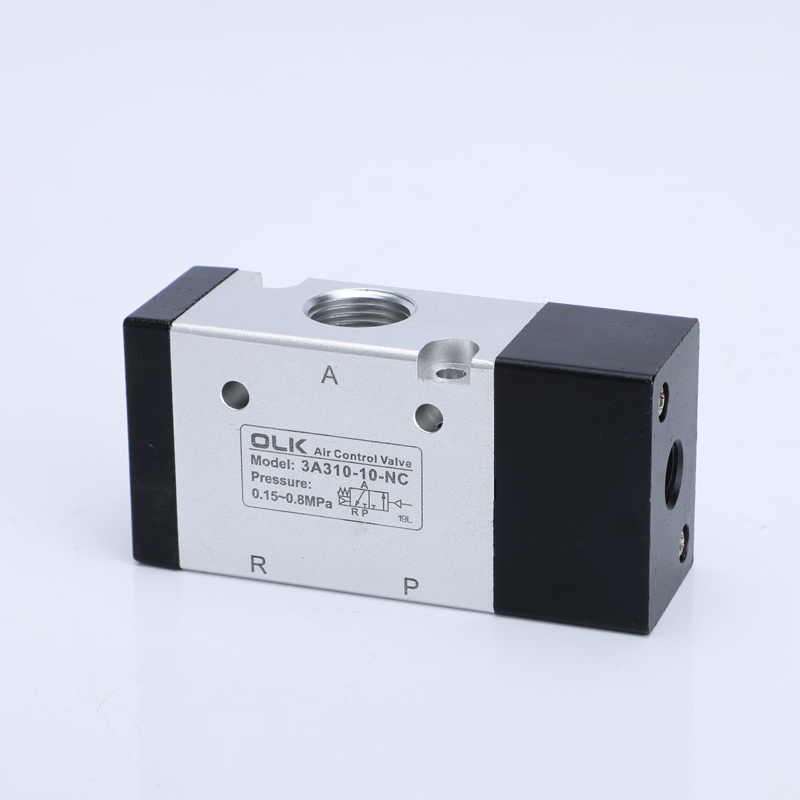

3A310-10 |
G3/8 |
Dve polohy tri cesty |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Dve polohy tri cesty |
30,0 (1,67) |
|

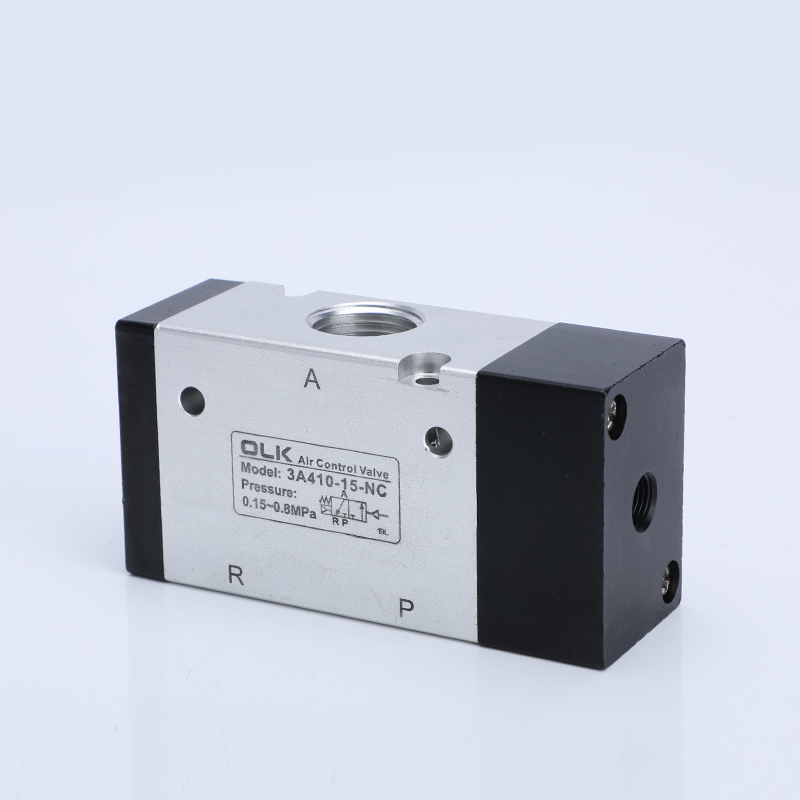

3A410-15 |
G1/2 |
Dve polohy tri cesty |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
Dve polohy tri cesty |
50,0 (2,79) |
Časté otázky:
Je možné sériu 3A zmeniť na NO alebo NC?
Vlastná výmena sa vo všeobecnosti neodporúča, pretože štrukturálne rozdiely v NO/NC sa týkajú obloženia, orientácie pružiny atď.
Odporúčania: Pri zadávaní objednávky vymažte výber NO alebo NC
Ak je potrebné zmeniť model, je možné vymeniť telo ventilu alebo vymeniť celý ventil, aby sa zabezpečila spoľahlivosť
Znamená pneumatický ventil série 3A NO/NC to isté ako solenoidový ventil NO/NC?
Zhodné vo význame: NIE=normálne otvorené /NC=normálne zatvorené
Pneumatický riadiaci ventil však funguje na základe signálu tlaku vzduchu a solenoidový ventil funguje na základe solenoidovej sily cievky. Tieto dva princípy sú odlišné.

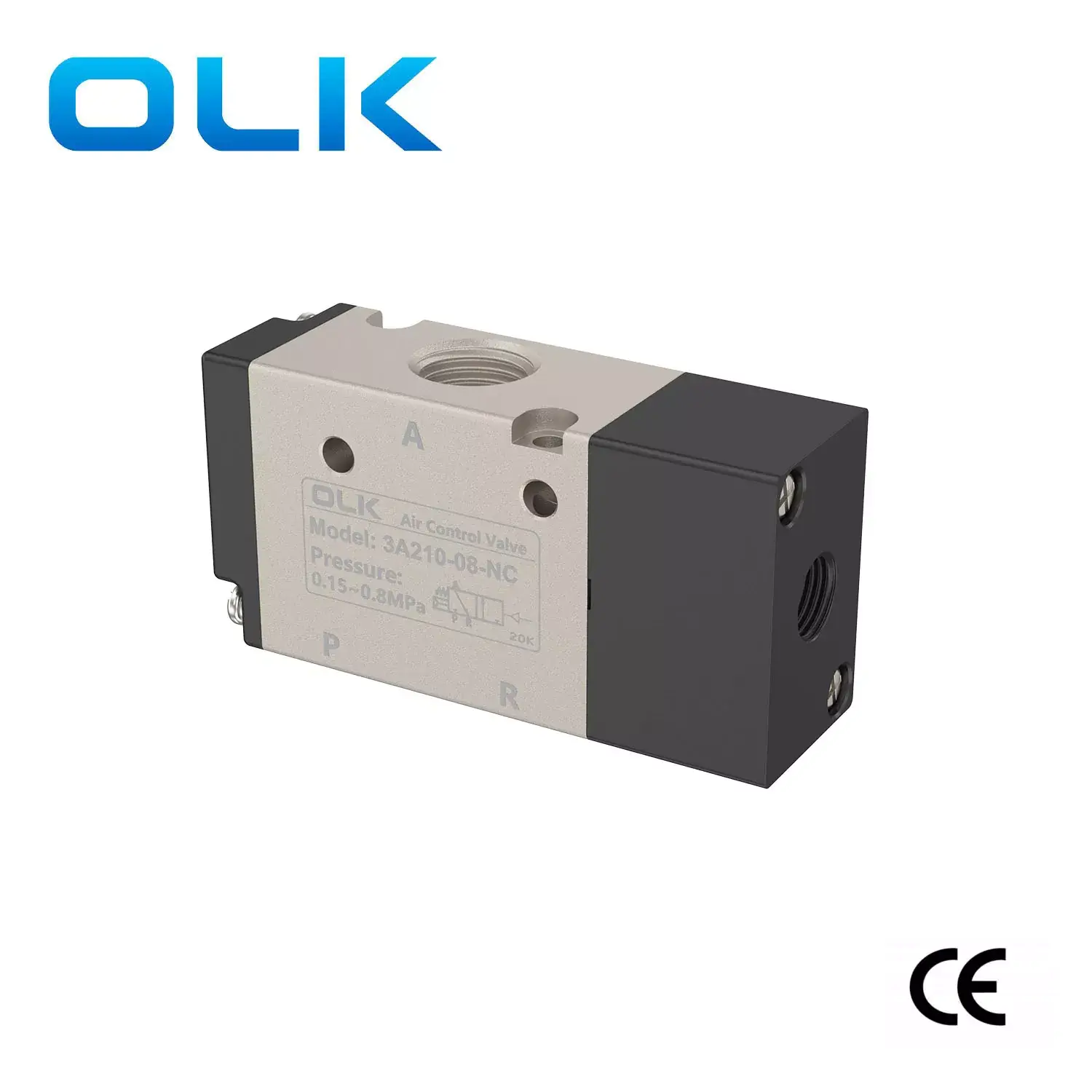

Podporuje séria 3A NO/NC certifikáciu CE?
OLK Dostupné v: CE (EMC+LVD) certifikácia

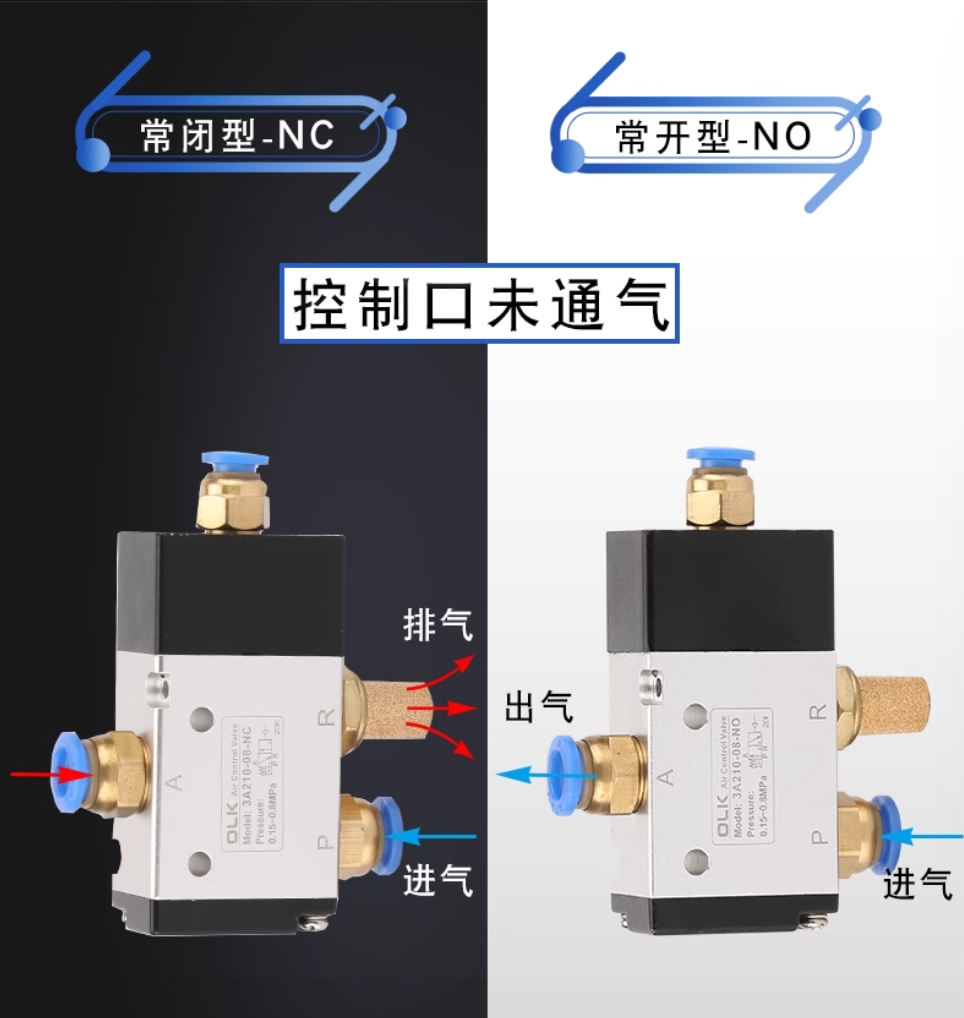

Aký je rozdiel medzi NO a NC série 3A?
NC (normálne zatvorený): ventil je zatvorený, keď nie je vzduch, a možno ho otvoriť len po poháňaní signálom/tlakom vzduchu.
NIE (normálne otvorený): ventil zostáva otvorený prirodzene, keď nedýcha, a po prijatí signálu sa zatvorí.
