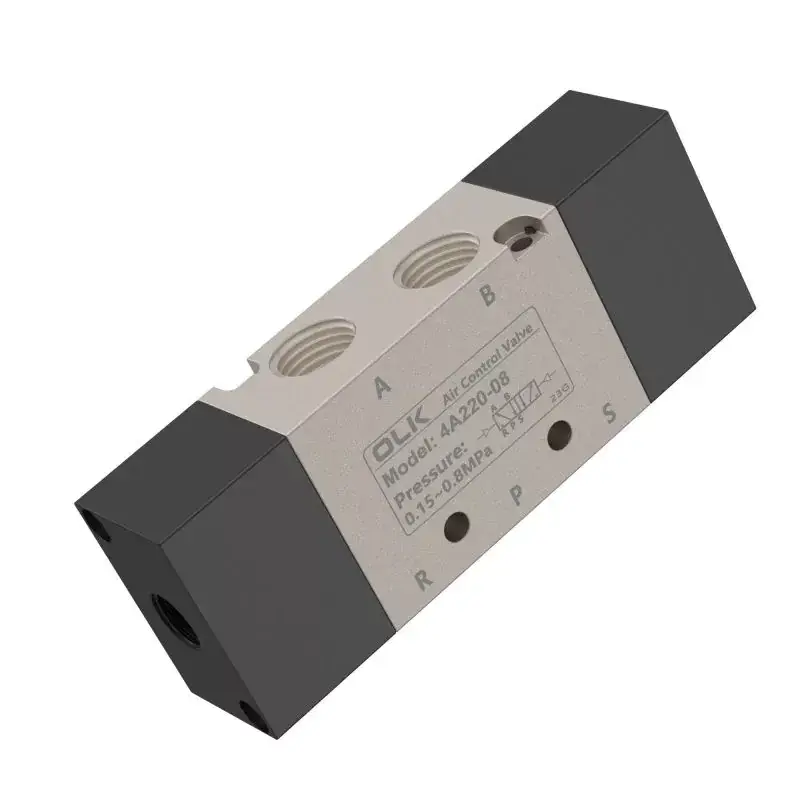

Vzduchový regulačný ventil série 4A 5-cestný

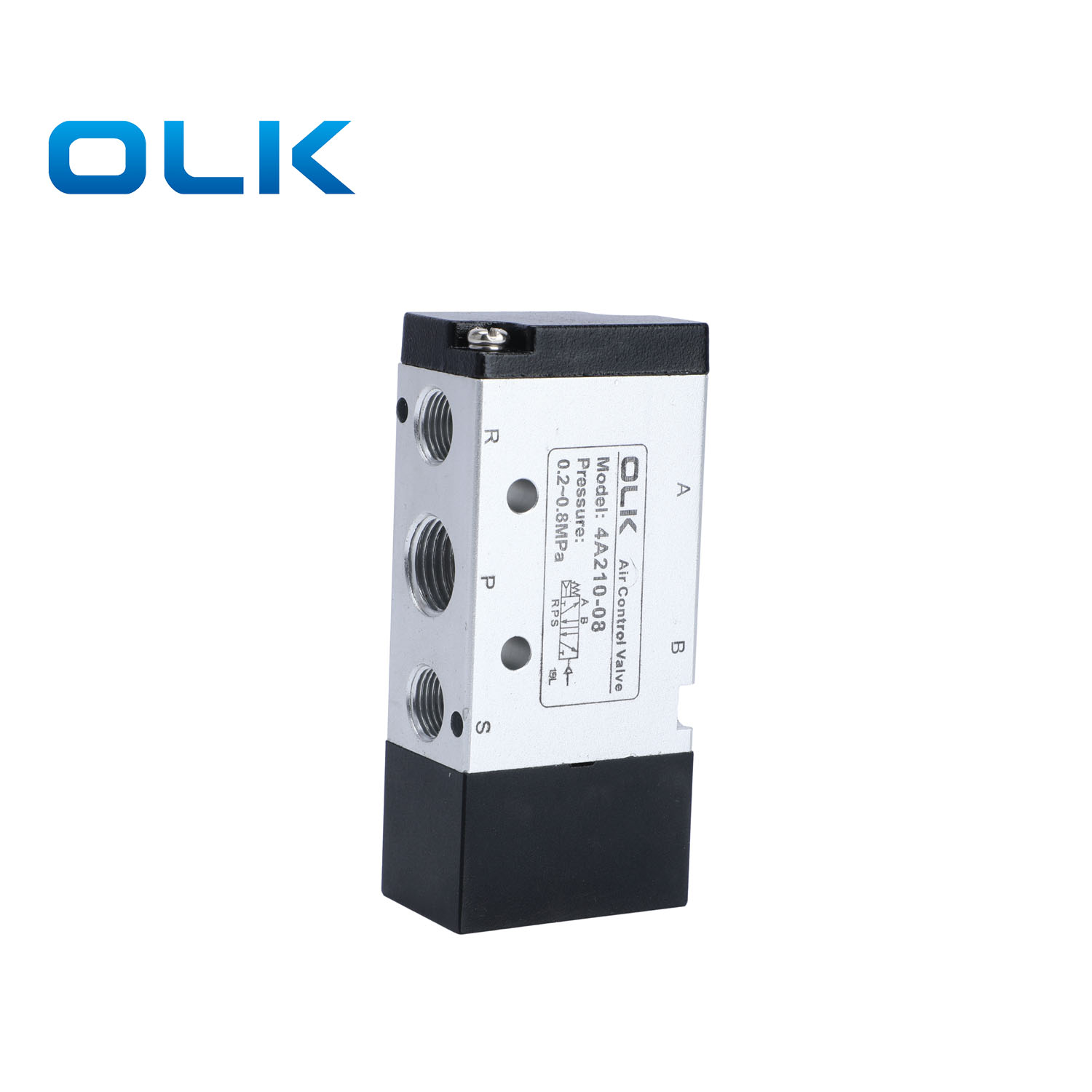

Model:4A210

Ouleikai (OLK) je jedným z profesionálnych 5-cestných výrobcov a dodávateľov vzduchového riadiaceho ventilu série 4A v Číne. Naše výrobky sú certifikované CE a majú na sklade továrne, vitajte vo veľkoobchodnom 5cestnom ventile na reguláciu vzduchu série 4A od nás.

Brand:
OLK
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Function type:
2 position 5 way/3 position 5 way
Valve type:
Single solenoid / double solenoid

Odoslať dopyt

Popis produktu

5-cestný vzduchový regulačný ventil Ouleikai (OLK) série 4A umožňuje ovládanie a prepínanie rôznych kvapalín a môže ovládať dvojčinné valce. Séria 4A je riadená vzduchom, čo zaisťuje rýchlu odozvu a presnú prevádzku, aby bola zaručená stabilita a presnosť regulácie plynu. Je prísne zakázané používať tento produkt v podmienkach prekračujúcich špecifikovaný rozsah, aby sa predišlo ovplyvneniu životnosti a bezpečnosti produktu.

SYMBOL:

Objednávací kód
4A	1	10	06
MODEL	KÓD	TYP VENTILU	VEĽKOSŤ PORTU
4A: 2-polohový 5-cestný ventil/3-polohový 5-cestný ventil	séria 1:100	10: Jeden solenoid 5/2 cesty	M5:M5X0,8
	séria 2:200	20: Dvojitý solenoidový ventil 5/2 cesty	06:G1/8
	séria 3:300	30C: Dvojitý solenoidový ventil 5/3-cestný uzavretý stred	08:G1/4
	séria 4:400	30E: Dvojitý solenoidový ventil 5/3 cestný výfukový stred	10:G3/8
		30P: Dvojitý solenoidový ventil 5/3-cestný tlakový stred	15:G1/2

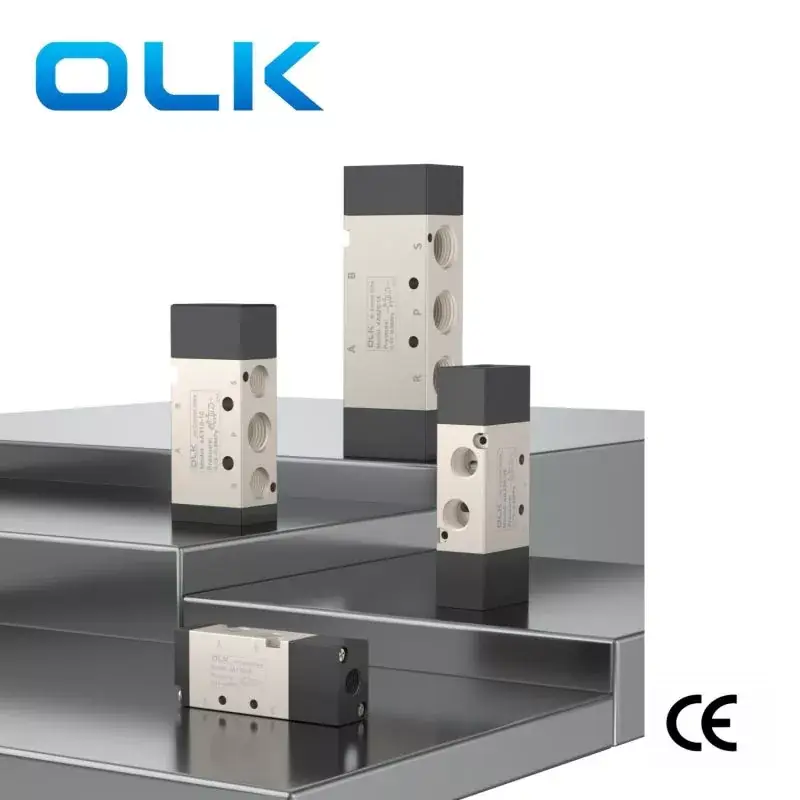

5-cestný vzduchový regulačný ventil série OLK 4A s charakteristikami certifikátu CE

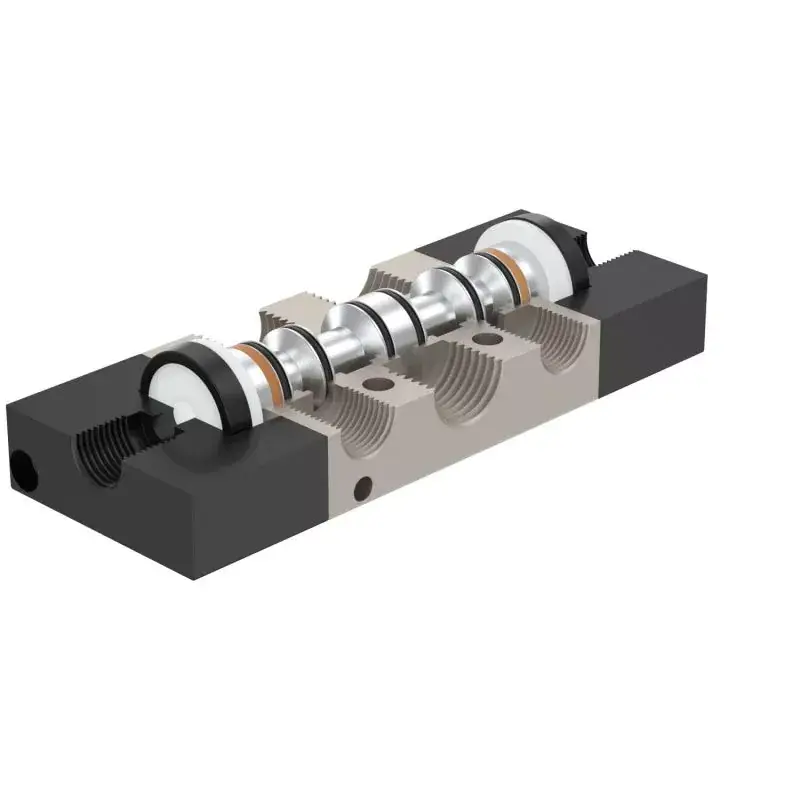

1. Piestová štruktúra, vynikajúce tesnenie, citlivá reakcia;

2. Trojpolohové solenoidové ventily ponúkajú na výber tri centrálne funkcie;

3. Dvojhlavé dvojpolohové pneumatické ventily majú pamäťovú funkciu;

4. Vnútorný otvor je spracovaný špeciálnou technikou, výsledkom čoho je nízky odpor trenia, nízky štartovací tlak a dlhá životnosť;

5. Nie je potrebné mazanie olejom;

6. Môže byť integrovaný so základňou na vytvorenie skupiny ventilov, čím sa šetrí inštalačný priestor.

5-cestný vzduchový regulačný ventil série 4A Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	vonkajšie ovládanie vzduchu
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0,15 – 0,8 (21 – 114)
Zaručená odolnosť voči tlaku	1,5 MPa (215 psi)
Pracovná teplota °C	-20-70
Materiál tela	hliníkovej zliatiny

5cestný ventil na reguláciu vzduchu série 4A rôzne parametre

model	Priemer portu	počet pozícií	najvyššia prevádzková frekvencia	Efektívna plocha prierezu mm² (hodnota CV)
4A110-M5	M5	2 poloha 5 spôsob	5 krát za sekundu	5,5 (0,31)
4A120-M5	M5	2 poloha 5 spôsob	5 krát za sekundu	5,5 (0,31)
4A130C-M5	M5	Tri pozície päť spôsobom	3 krát za sekundu	5,0 (0,28)
4A130E-M5	M5	Tri pozície päť spôsobom	3 krát za sekundu	5,0 (0,28)
4A130P-M5	M5	Tri pozície päť spôsobom	3 krát za sekundu	5,0 (0,28)

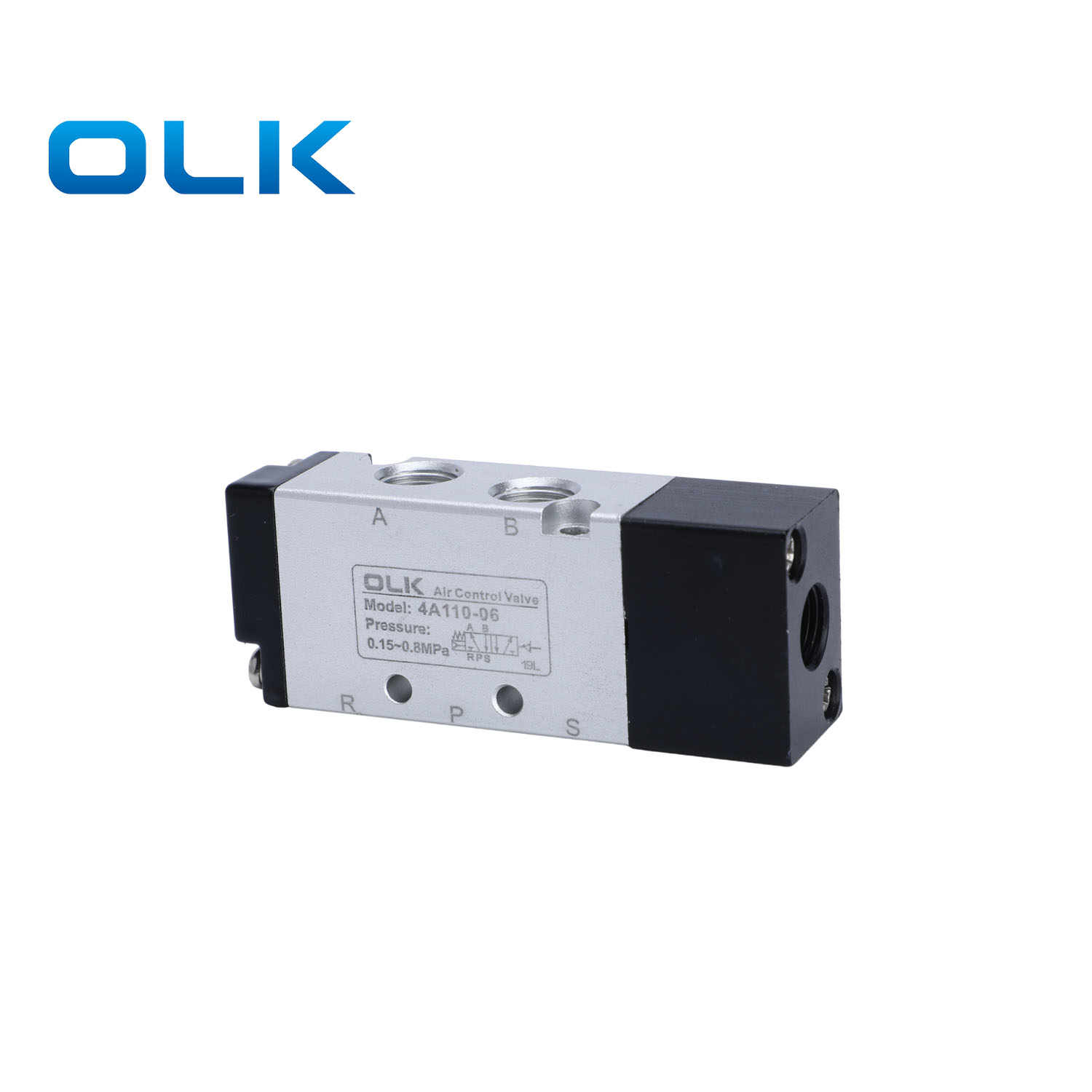

4A110-06	G1/8	2 poloha 5 spôsob	5 krát za sekundu	12,0 (0,67)

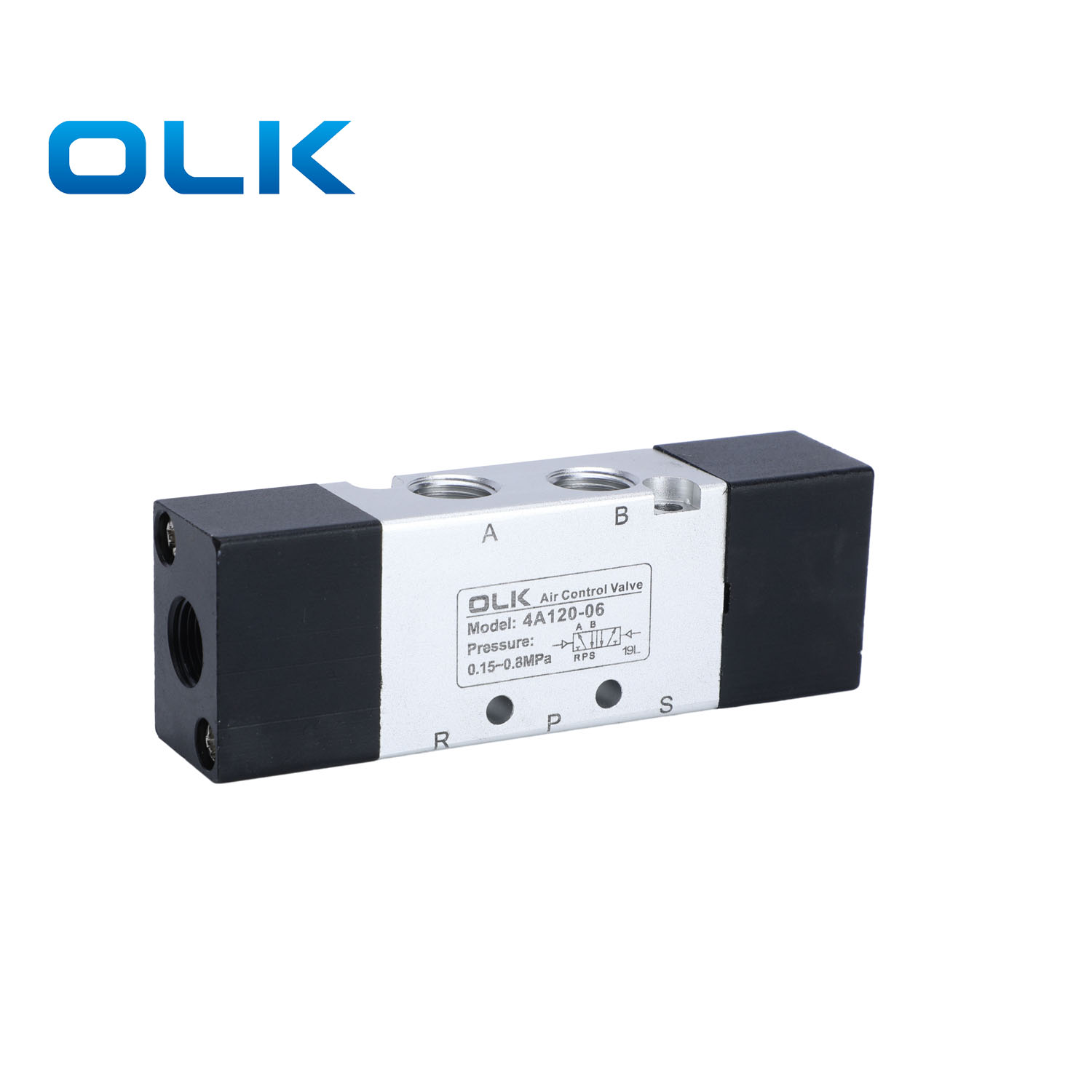

4A120-06	G1/8	2 poloha 5 spôsob	5 krát za sekundu	12,0 (0,67)

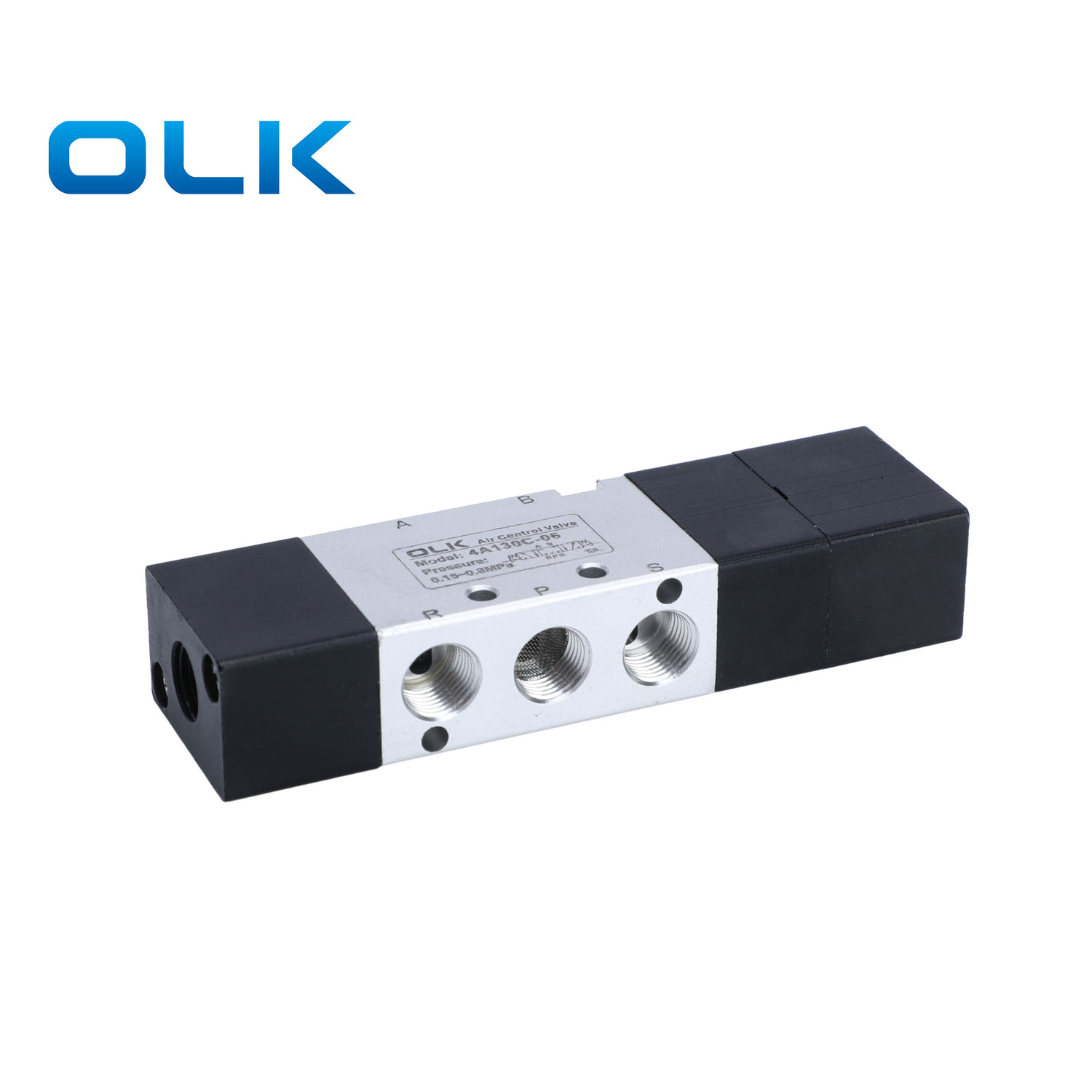

4A130C-06	G1/8	Tri pozície päť spôsobom	3 krát za sekundu	9,0 (0,50)
4A130E-06	G1/8	Tri pozície päť spôsobom	3 krát za sekundu	9,0 (0,50)
4A130P-06	G1/8	Tri pozície päť spôsobom	3 krát za sekundu	9,0 (0,50)
4A210-06	G1/8	2 poloha 5 spôsob	5 krát za sekundu	14,0 (0,78)

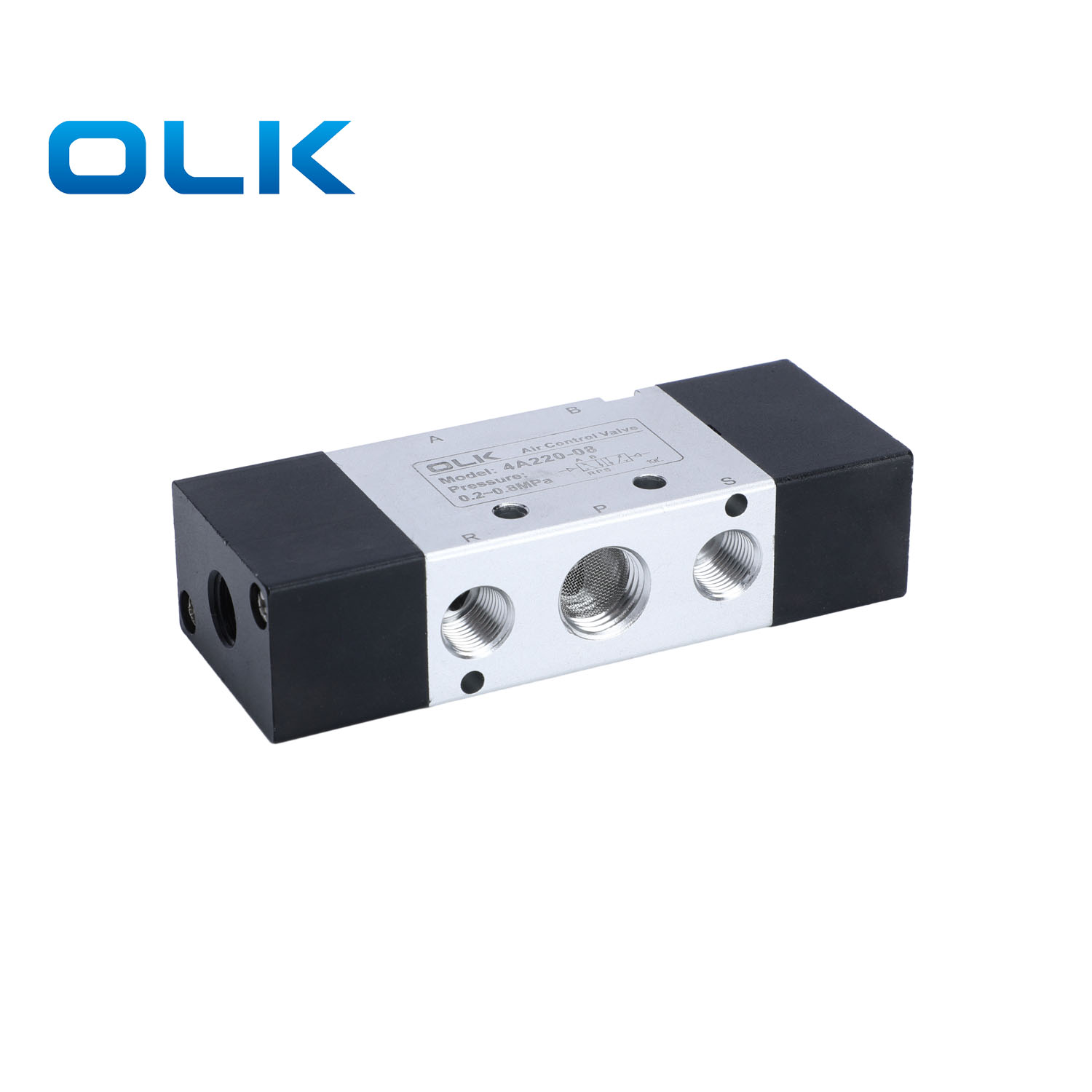

4A220-06	G1/8	2 poloha 5 spôsob	5 krát za sekundu	14,0 (0,78)
4A230C-06	G1/8	Tri pozície päť spôsobom	3 krát za sekundu	12,0 (0,67)
4A230E-06	G1/8	Tri pozície päť spôsobom	3 krát za sekundu	12,0 (0,67)
4A230P-06	G1/8	Tri pozície päť spôsobom	3 krát za sekundu	12,0 (0,67)
4A210-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	2 poloha 5 spôsob	5 krát za sekundu	16,0 (0,89)
4A220-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	2 poloha 5 spôsob	5 krát za sekundu	16,0 (0,89)
4A230C-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	Tri pozície päť spôsobom	3 krát za sekundu	12,0 (0,67)
4A230E-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	Tri pozície päť spôsobom	3 krát za sekundu	12,0 (0,67)
4A230P-08	Vstup=Výstup=G1/4 Výfuk=PT1/8	Tri pozície päť spôsobom	3 krát za sekundu	12,0 (0,67)
4A310-08	G1/4	2 poloha 5 spôsob	4 krát za sekundu	25,0 (1,40)
4A320-08	G1/4	2 poloha 5 spôsob	4 krát za sekundu	25,0 (1,40)
4A330C-08	G1/4	Tri pozície päť spôsobom	3 krát za sekundu	18,0 (1,00)
4A330E-08	G1/4	Tri pozície päť spôsobom	3 krát za sekundu	18,0 (1,00)
4A330P-08	G1/4	Tri pozície päť spôsobom	3 krát za sekundu	18,0 (1,00)
4A310-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	2 poloha 5 spôsob	4 krát za sekundu	30,0 (1,67)
4A320-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	2 poloha 5 spôsob	4 krát za sekundu	30,0 (1,67)
4A330C-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	Tri pozície päť spôsobom	3 krát za sekundu	18,0 (1,00)
4A330E-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	Tri pozície päť spôsobom	3 krát za sekundu	18,0 (1,00)
4A330P-10	Vstup=Výstup=G3/8 Výfuk=PT1/4	Tri pozície päť spôsobom	3 krát za sekundu	18,0 (1,00)
4A410-15	G1/2	2 poloha 5 spôsob	3 krát za sekundu	50,0 (2,79)
4A420-15	G1/2	2 poloha 5 spôsob	3 krát za sekundu	50,0 (2,79)
4A430C-15	G1/2	Tri pozície päť spôsobom	3 krát za sekundu	30,0 (1,67)
4A430E-15	G1/2	Tri pozície päť spôsobom	3 krát za sekundu	30,0 (1,67)
4A430P-15	G1/2	Tri pozície päť spôsobom	3 krát za sekundu	30,0 (1,67)
