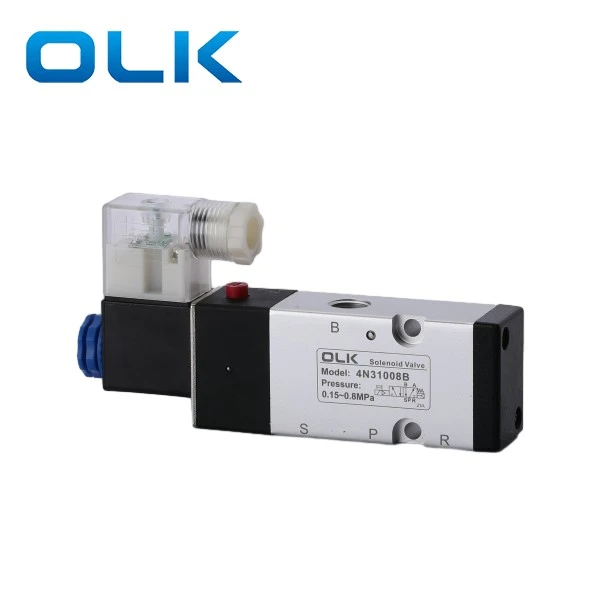

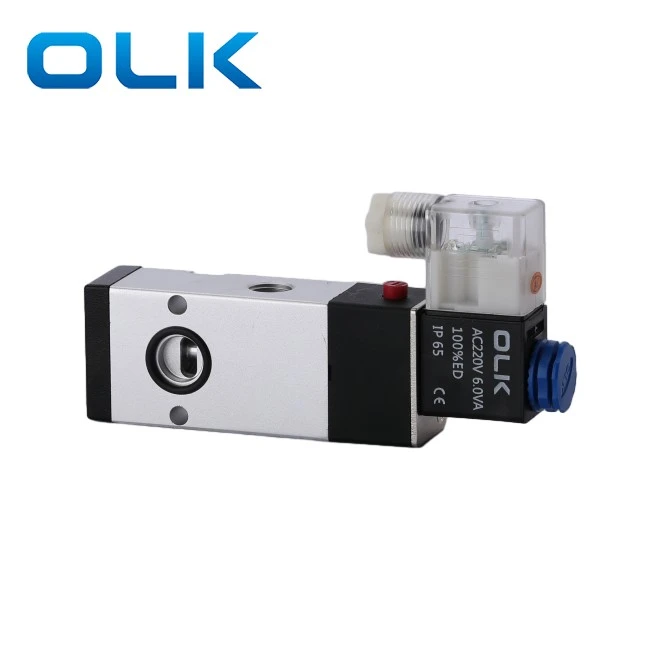

5. Cesta 4N310-08 Solenoidný ventil dosky

OLK 2Position 5 WAY 4N310-08 Solenoidný závit solenoidového ventilu doštičky je veľkosť portu G1/4.4N310-08 Ventil má jeden dizajn zadného vzduchu, ktorý umožňuje flexibilnú inštaláciu a úsporu priestoru, účinne vylepšujúcu rýchlosť odozvy a stabilitu systému.

5 spôsoby 4N310-08 je špeciálne pre systém valca na upínanie nástrojov, ktorý je vhodný pre scenáre s vysokým frekvenčným prepínaním.

5. Way 4N310-08 Plate Solenoid Valve Produkt Funkcie ：

Vyhradený dizajn pre valec/upínací valec noža

Vzduch na zadnej strane, kompaktná štruktúra

Voliteľné napätie: AC220V / DC24V

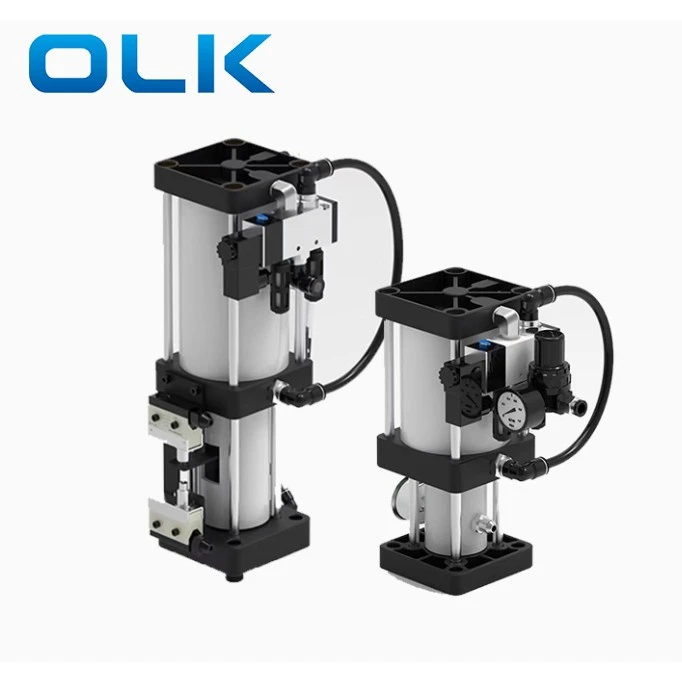

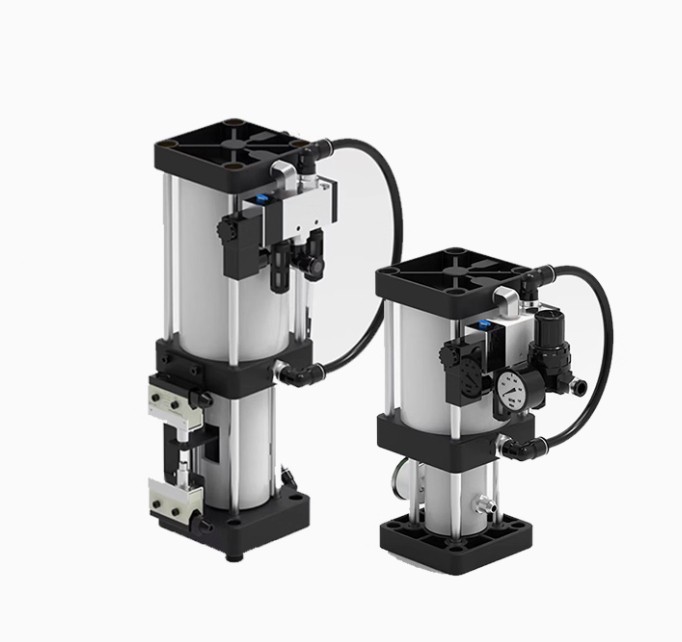

Prehľad valca na uvoľňovanie nástroja (TRC)

Valec na uvoľňovanie nástroja sa špeciálne používa na CNC strojové vreteny na uvoľňovanie nástrojov. Tento valec používa princíp „prenosu rovnakého tlaku v kvapalinách“, čo umožňuje malý tlak vzduchu na generovanie veľkej sily potrebnej na uvoľnenie nástroja v vretene CNC. Valca pozostáva z: vzduchového valca, 5-cestnej 2-polohy 4N310 solenoidovej ventily, olejovej vrstvy a mikro prepínačov.

Poznámky k inštalácii valca na výrobu nástroja

V prípade vertikálnych vretenách pripevnite valec držiakom a nainštalujte ho zvisle nad vretenovú škatuľu.

V prípade vodorovných vretenách udržujte olejovú šálku vertikálne a vyššiu ako telo valca.

Olejová šálka musí čeliť nahor, aby umožnila uniknúť vzduchu z valca.

Uvoľnenie krokov valca na inštaláciu valca

Vypnite napájanie stroja (panel a skrinka) a prívod vzduchu.

Odstráňte kryt vretena. Odpojte vzduchové trubice od solenoidového ventilu.

Odskrutkujte plastovú maticu na solenoidovej cievke (neodstraňujte vodiče, pokiaľ nie sú správne označené).

Odpojte vodiče od spínačov zhora a spodnej hranice (opatrne označte).

Odstráňte starý valec.

Nainštalujte nový valec a opravte ho skrutkami.

Znovu pripojte drôty a vzduchové trubice. Uistite sa:

Stlačuje sa spínač hornej hranice.

Spínač spodného limitu je nastavený správne (pre stroje s časopisom Tool, je to pre bezpečnosť rozhodujúce).

Po inštalácii vyskúšajte nástroj. Skontrolujte uvoľňovanie nástroja a svorku. Pre stroje s časopisom nástrojov sa mení testovací nástroj.

Preventívne opatrenia na uvoľňovanie nástroja

· Valec je možné nainštalovať vertikálne alebo vodorovne. Pre vodorovnú ropnú šálku musí čeliť nahor.

· Prívod vzduchu musí byť čistý a suchý, tlak najmenej 6 kgf/cm².

· Hladina oleja v šálke: minimálne 1/5, maximálne 4/5.

· Skontrolujte počas inštalácie 4N310 solenoidové napätie a tlak vzduchu.

Často

Na čo sa používa 4N310?

4N310 sa používa pre valec uvoľňovania nástrojov.

AC vs DC Coil?

AC je určený pre domácnosť; DC je priamy prúd.

Aké je tlačidlo pod otvorom pripojenia?

Manuálne prepína výfukový port.

Inštalačné tipy?

Čistite potrubia a spojenia, aby ste predišli vstupu do vzduchového obvodu nečistoty.

Čo je veľkosť portu 4N310-08?

Vstup, výstup, výfuk: vlákno G1/4; Priemer otvoru bočného výfukového plynu: 19 mm.
