Magnetický spínač valca

Olk Pneumatic je jedným z profesionálnych výrobcov a dodávateľov magnetických spínačov v oblasti valca v Číne. Naše výrobky majú na sklade továrne, vitajte vo veľkoobchodnom magnetickom prepnutí z nás.

Odoslať dopyt

Popis produktu

Magnetický spínač valca sa používa na detekciu polohy zdvihu vzduchového valca, nepotrebujete ovládacie ventily alebo spínače zdvihov a ich montážne konzoly na oboch koncoch zdvihu a bez potreby kolíznych blokov na konci piestovej tyče, čo uľahčuje používanie a kompaktné použitie v štruktúre. Vysoká spoľahlivosť, dlhá životnosť, nízke náklady a čas odozvy na prepínanie, preto sa široko používa.

OLK navrhuje pri použití, je dôležité si uvedomiť, že magnetický spínač valca by sa nemal inštalovať v blízkosti zariadení so silnými magnetickými poľami. Keď sa dva pneumatické valce vybavené magnetickými spínačmi pohybujú paralelne, aby sa zabránilo magnetickému rušeniu, vzdialenosť by mala byť väčšia ako 40 mm. Je potrebné pravidelne skontrolovať, či je poloha magnetického spínača kompenzovaná.

Charakteristiky magnetického indukčného spínača

· Inteligentné snímanie

· Magnetická stabilita, citlivá indukcia

· Ľahko sa inštalovať, môže byť nainštalovaný v akejkoľvek polohe pozdĺž zdvihu valca

Model	CS1-F	Cs1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Použiteľné valce	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	Zlo/moje	SDA (Groove)	SU (SMC)	CQ2B (SMC)	CXS (SMC)
Metóda inštalácie	Kravata/kruhové pásy	Kravata/kruhové pásy	Stopa	Zrušený	Stopa	Stopa	Stopa	Stopa	Stopa

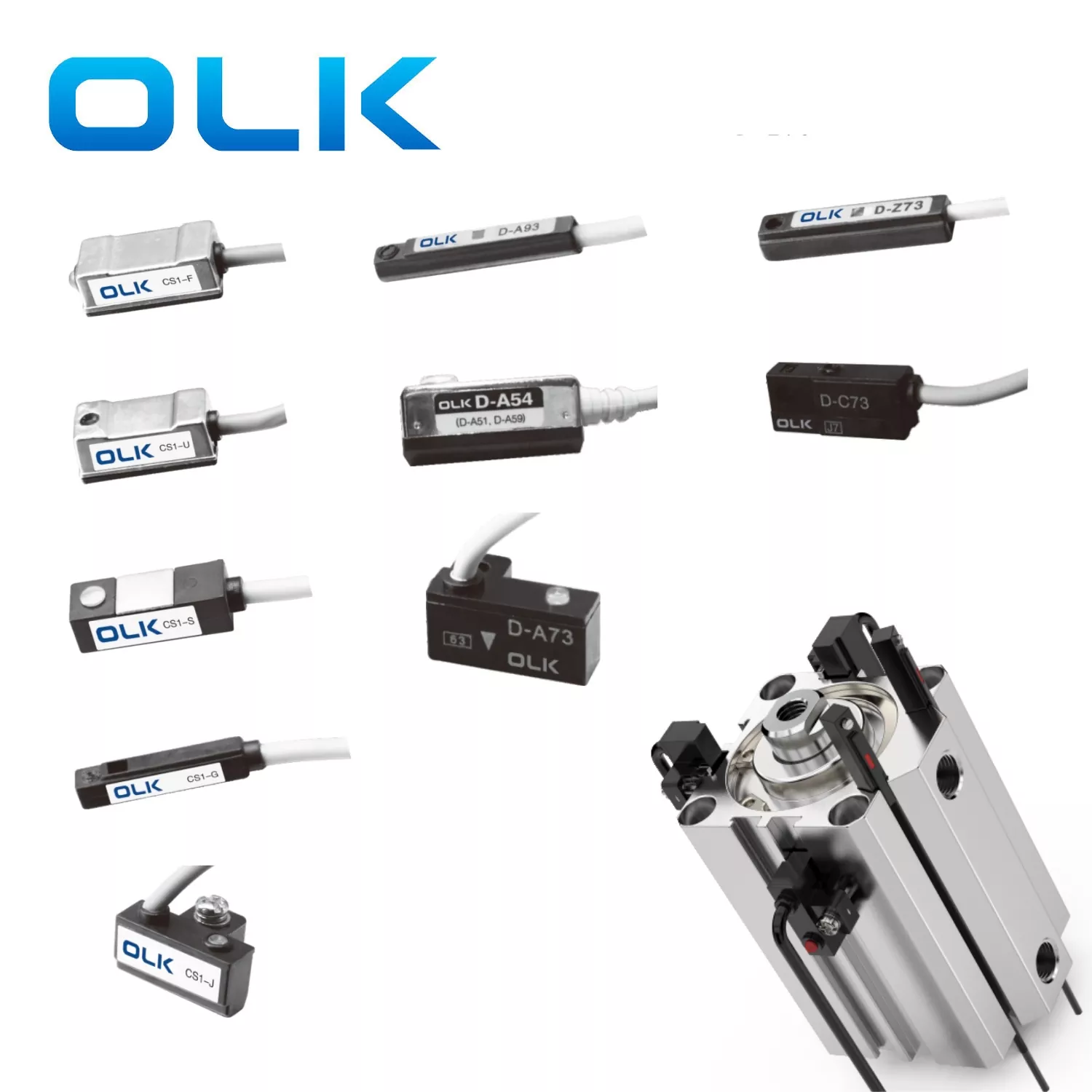

Fotografia
Schéma aplikácie valca
Schéma rozmerov
Typ prepínača	SPST bežne otvorené	SPST bežne otvorené	SPST bežne otvorené	SPST bežne otvorené	SPST bežne otvorené	SPST bežne otvorené	SPST bežne otvorené	SPST bežne otvorené	SPST bežne otvorené
Snímanie	Reed prepínač s kontaktom	Reed prepínač s kontaktom	Reed prepínač s kontaktom	Reed prepínač s kontaktom	Reed prepínač s kontaktom	Reed prepínač s kontaktom	Reed prepínač s kontaktom	Reed prepínač s kontaktom	Reed prepínač s kontaktom
Prevádzkové napätie	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC
Maximálny spínací prúd	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)
Maximálna kontaktná kapacita	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)
Vnútorná spotreba energie	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny
Pokles napätia	Max 2,5V @ 10MA DC	Max 2,5V @ 100 mA DC	Max 2,5V @ 100 mA DC	Max 2,5V @ 10MA DC	Max 2,5V @ 10MA DC	Max 2,5V @ 40 mA DC	Max 2,5V @ 10MA DC	Max 2,5V @ 40 mA DC	Max 2,5V @ 40 mA DC
Prienik						Max.		Max.	Max.
Indikátor	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED	Červená LED
Kábel	2,8, 2C, PVC odolný voči sivému oleju	2,8, 2C, PVC odolný voči sivému oleju	2,8, 2C, PVC odolný voči sivému oleju	2,8, 2C, PVC odolný voči sivému oleju	2,8, 2C, PVC odolný voči sivému oleju	2,8, 2C, PVC odolný voči sivému oleju	2,8, 2C, PVC odolný voči sivému oleju	2,8, 2C, PVC odolný voči sivému oleju	2,8, 2C, PVC odolný voči sivému oleju
Citlivosť					60 GAUSS	60 GAUSS	60 GAUSS	60 GAUSS	60 GAUSS
Maximálna frekvencia prepínania	200 Hz	200 Hz	200 Hz	200 Hz	-	–	-	–	-
Prevádzková teplota	–	–	–	–	–	–	–	–	–
Odpor	30 g	30 g	30 g	30 g	30 g	30 g	30 g	30 g	30 g
Odpor	–	–	–	–	–	–	–	–	–
Ochranný stupň	–	–	–	–	–	–	–	–	–
Ochranný obvod	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny	Žiadny

Príslušenstvo pre magnetické spínače

Model	SU-10	SU-12	SU-15	SU-16	SU-18	TCS1-F
Použiteľné valce	SU32	SU32/40/50	Svoj	SU80/100/12		Držiak
Metóda inštalácie	Stopa	Stopa	Stopa	Stopa	Stopa	Skrutka
Jednotka	Počítač	Počítač	Počítač	Počítač	Počítač	Počítač

Príslušenstvo pre magnetické spínače-bezplatné oceľové zipsové väzby

Model	MA-16	MA-20	MA-25	MA-32	MA-40	Mal-16	Mal-20	Mal-25	Mal-32	Mal-40
Jednotka	Počítač	Počítač	Počítač	Počítač	Počítač	Počítač	Počítač	Počítač	Počítač	Počítač

Metóda inštalácie magnetického spínača vzduchu:

1: Zaistite s kravatami zipsov z nehrdzavejúcej ocele

2: Pripevnené na tyče ťahania

3: Nainštalujte priamo z inštalačného slotu

4: Inštalácia železnice

Preventívne opatrenia pre magnetické spínače

· Nena skrate 2-vodičové prepínačy.

2-drôtené magnetické spínače majú veľmi nízky odpor. Spojenie priamo k napájaniu môže spôsobiť skrat a vypáliť spínač.

· Skontrolujte polaritu zapojenia.

2-vodičové spínače musia byť spojené so správnou polaritou. Obrátené zapojenie môže spôsobiť nezapnutie signálu.

Správne káblové spínače musia byť tiež zapojené do prevádzky alebo ich môžu byť poškodené.

· Nepripájajte sa priamo k veľkému induktívnemu zaťaženiu.

Veľké zaťaženia, ako sú motory alebo veľké solenoidové ventily, môžu spôsobiť prepínací prúd a zničiť spínač. Uistite sa, že napätie a prúd sú stabilné a čisté.

· Vyhnite sa silnými magnetickými poliami a kovovými lupienkami.

Tieto môžu znížiť citlivosť a spôsobiť falošné signály alebo zlyhanie. Pre silné magnetické prostredie používajte pre toto použitie špeciálne magnetické spínače.

· Nepoužívajte v tvrdých prostrediach.

Hlava senzora je vyrobená zo živicovej. Vyhnite sa vode, chemikáliám alebo morskej vode, čo môže spôsobiť prasknutie alebo opuchy.

· Zvládnite starostlivosť.

Magnetické spínače sú krehké. Vyhnite sa nárazom, ťahaniu alebo drsnej manipulácii počas skladovania, prepravy a inštalácie.

· Únikový prúd v 2-vodičových elektronických spínačoch.

Tieto prepínače majú malý únikový prúd. Uistite sa, že počiatočný prúd zaťaženia je vyšší ako prúd úniku, aby sa predišlo falošným signálom. 3-vodičové spínače majú nižší únik alebo používajú mechanické spínače bez úniku.

· Pre ďalšie osobitné podmienky si pred použitím konzultujte.

Kontaktujte tím OLK, aby ste predišli poškodeniu alebo strate pri nesprávnom použití.

FAQ:

Ako sa používa magnetický spínač?

Magnetické spínače sa môžu použiť v spojení s PLC, relé a ďalšími radičmi na prenos signálov.

Aké sú bezpečnostné opatrenia pre magnetické spínače?

Pri používaní magnetických spínačov nekreslite napájanie priamo.

Čo je to nekontaktný magnetický spínač?

Nekontaktný magnetický spínač funguje inak ako typ kontaktu. Používa elektronické komponenty na detekciu magnetov namiesto mechanických častí, ako sú spínačy Reed. Preto sa nazýva aj tuhý alebo elektronický magnetický spínač. Má lepšiu odolnosť voči šoku a vibráciám a jeho životnosť je takmer trvalá.

Porovnanie dvoch metód detekcie polohy pre valce
Detekcia		charakteristický

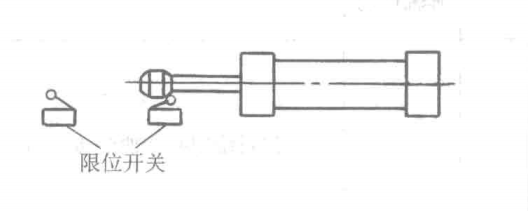

Limitný spínač: Limitné spínače sú inštalované s kolíznymi blokmi pred piestovou tyčou. V type limitného spínača sa na oboch koncoch zdvihu pohybu piestu (ako sú cestovné spínačy a mechanické riadiace ventily) inštalujú kolízne bloky a limitné spínače (ako sú cestovné spínačy a mechanické riadiace ventily), aby sa zistilo, že detekcia pohybu piestového zdvihu. Je to kontaktný spínač.		1) Pracovné zaťaženie dizajnu, inštalácie, ladenia a údržby je veľké. 2) Inštalačný priestor je veľký 3) Náklady sú vysoké. 4) Ak sa používa nesprávne, životnosť je krátka. 5) nie sú ovplyvnené magnetickými poľami

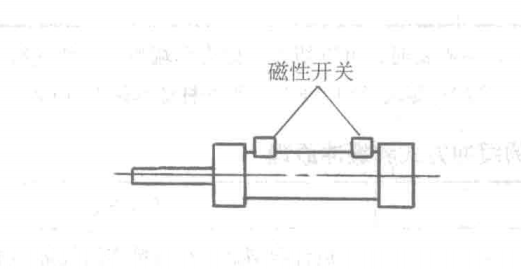

Magnetický spínač: Typom magnetického spínača je inštalácia dvoch magnetických spínačov priamo v rôznych polohách na tele valca, aby sa zistil pohybový zdvih vzduchového valca. Je to prepínač bez kontaktu.		1) Veľmi šetrenie času dizajnu a inštalácie, ľahko laditeľné 2) Malý inštalačný priestor 3) Náklady sa výrazne znížia, s menším počtom pripútaností. 4) Má vysokú spoľahlivosť, dlhú životnosť a dobrú opakovateľnosť akčných pozícií. Nie je problém poškodenia mechanického nárazu a má silné schopnosti odolnosti proti prachu, vode a oleja. 5) Je ľahké dosiahnuť elektrické pneumatické riadenie kĺbov 6) Anti magnetické opatrenia by sa mali prijať v silných magnetických poliach
