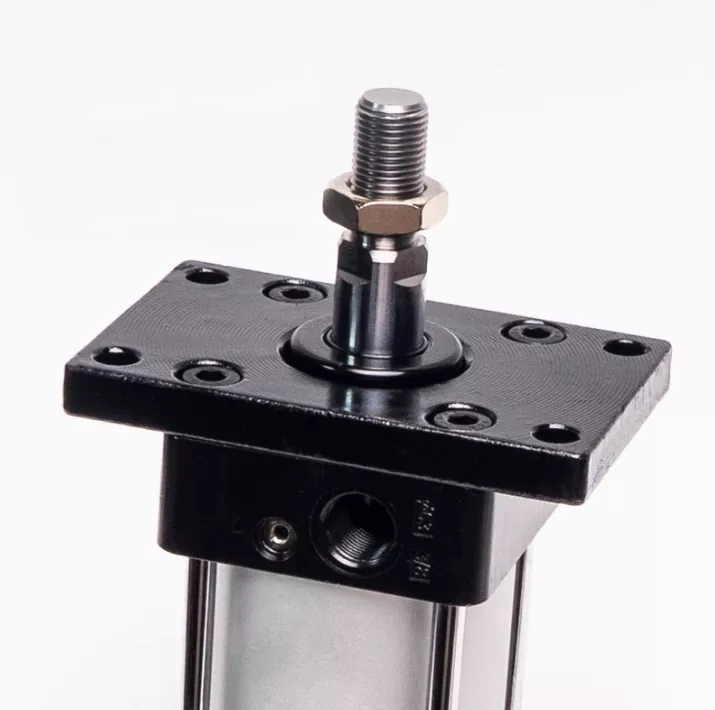

FA prírubová držiak je predná montážna konzola používaná pre štandardné pneumatické valce SC série.
FA prírubová držiak je čierny obdĺžnikový plochý s montážnymi otvormi, čo umožňuje pneumatický valec SC, ktorý je bezpečne pevne na stroj a povrch z net-Rodovej konca. Zodpovedá ISO 15552 alebo ISO 6431 valcovými štandardmi.
Aplikácia: Z dôvodu vhodnosti držiaka valca FA-Front na inštaláciu zariadenia s konzolami alebo robotickými ramenami na prednom konci a zvyčajne na rovnakej rovine ako inštalačné otvory automatických strojov. Existuje teda niekoľko typických scenárov aplikácií nasledovne
Obalové stroje: Lineárne pohyby s pevnou polohou s presným riadením zdvihu.
Automatizačné zariadenie: Stabilná montáž valcov vo vertikálnom alebo horizontálnom polohe.
Manipulácia s materiálom: Používa sa v príslušenstvách, kde je potrebné bezpečne priskrutkovať valec.
Obrábkové stanice: Na stlačenie, tlačové alebo upínacie akcie, ktoré si vyžadujú nulový bočný pohyb.
Testovacie súpravy a riadiace jednotky: Ak je pre opakovateľnosť nevyhnutná poloha pevného valca.
|

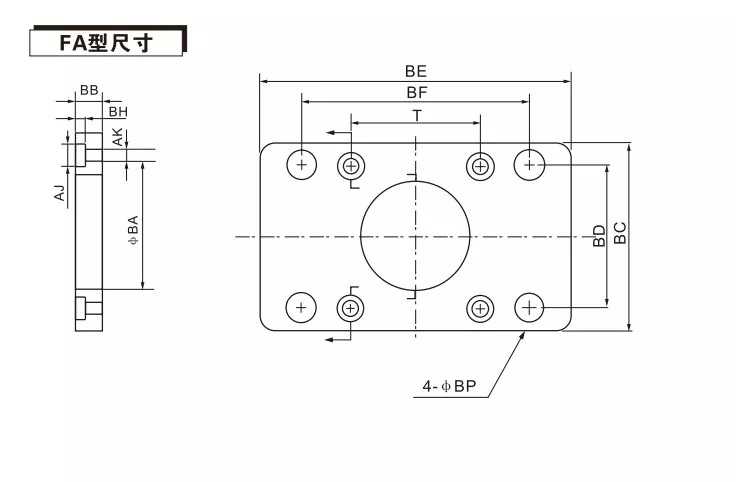

Scrping |
63 |
X |
50 |
- |
S |
- |
FA |
|
Štandardný pneumacitový valec SC série |
Veľkosť |
|
štrbina |
|
S ： Magnetic |
|
FA: Hlava valca Withfa Fluge Mount |
|
|
|
|
|
|
Prázdny: NOR |
|
|
|
Priemer kódu |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
BA |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Bc |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Byť |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
A |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Môže byť konzolu valca FA predný prírubový valca na použitie s inými valcami?
Inštalačné otvory rôznych valcov majú rôzne polohy a mali by sa použiť zodpovedajúce prírubové platne FA. Táto príruba série FA sa dá použiť iba so štandardnými valcami SC série.
Whtats Ryna s Olk FA prírubovými držiakmi a zadnou prírubou FB？
Predná príruba FA: Pripojte predný koniec valca k zariadeniu, pričom piestová tyč smeruje von počas inštalácie. Bežne sa používajú v scenároch prednej časti zariadenia a načítania.
FB Zadná príruba: Pripojte zadný koniec valca k zariadeniu a skryte telo valca za konzolu. Vhodné pre situácie, keď je potrebné pevné teleso valca a jeho poloha sa udržiava.
