3-cestný mechanický tlačidlový regulačný ventil série S3

Model:S3B

Vitajte vo veľkoobchodnom alebo prispôsobenom 3-cestnom mechanickom gombíkovom regulačnom ventile série S3 z našej továrne kedykoľvek. Poskytneme vám továrenské zľavnené ceny našich produktov. OLK pneumatic sú výrobcovia a dodávatelia mechanických ventilov série S3 v Číne.

Odoslať dopyt

Popis produktu

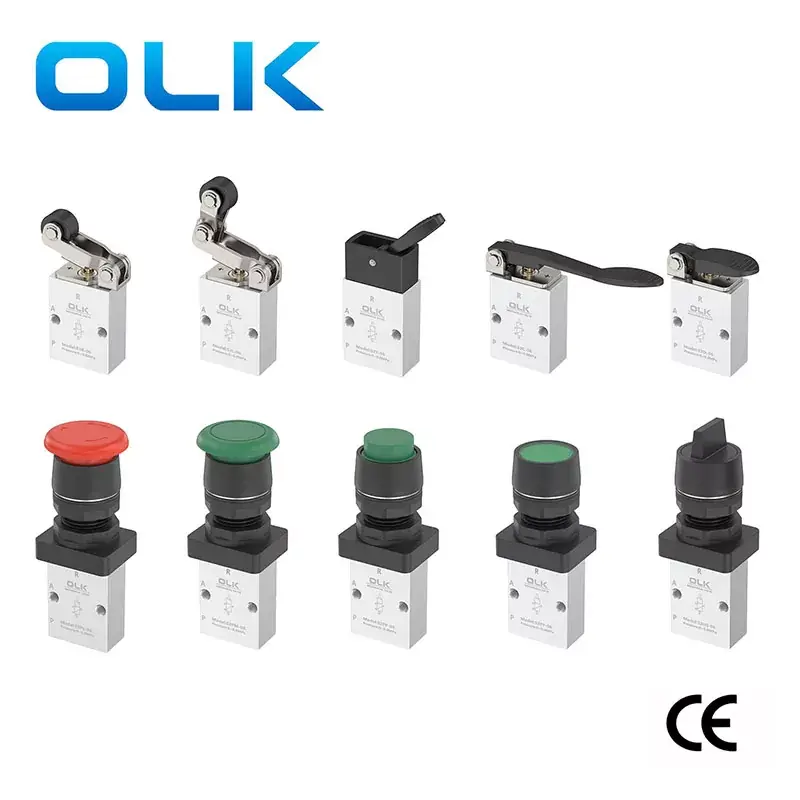

Môžete si byť istí, že si kúpite 3-cestný mechanický tlačidlový regulačný ventil radu S3 z našej továrne a my vám ponúkneme ten najlepší popredajný servis a včasné dodanie. Ouleikai (OLK) vyrába kompaktný a externe riadený 3-cestný 2-cestný priamočinný poloha mechanický ventil série S3. Vyznačuje sa flexibilným prepínaním a môže byť inštalovaný vo viacerých polohách. Inštalácia je veľmi pohodlná a nevyžaduje mazanie olejom. Ovládacie hlavice sú dostupné v kovových aj plastových materiáloch, pričom kovový materiál (S3C, S3D, S3Y, S3R, S3L) ponúka dlhšiu a spoľahlivejšiu životnosť. Kombinácie ovládacích hláv pre mechanický ventil je možné objednať samostatne v továrni OULEIKAI v Číne

OULEIKAI FLEXIBILNÉ SPÍNANIE SÉRIE 3 Mechanický tlačidlový ovládací ventil 3-cestný Charakteristiky produktu

SYMBOL:

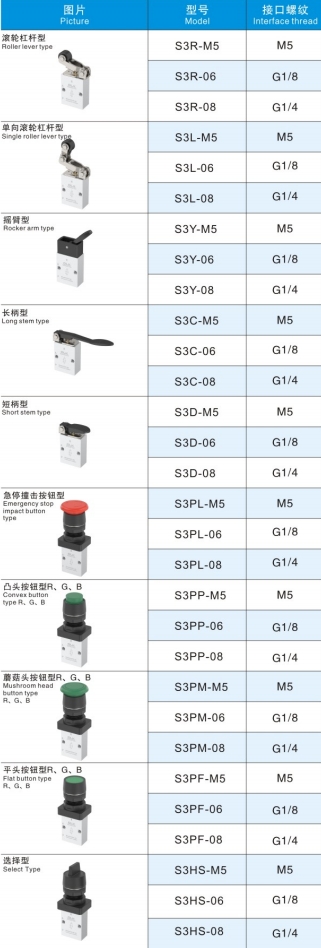

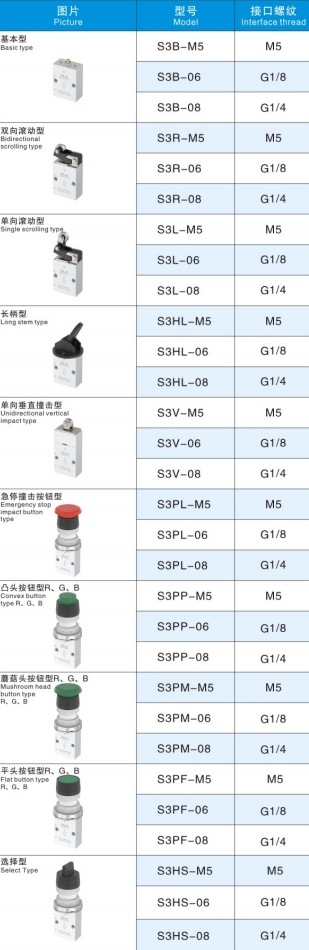

Objednávací kód
S3	PM	06	R
SÉRIA	KÓD	VEĽKOSŤ PORTU	FARBA GOMBÍKA
S3 Series 2 pozícia 3 cesta	B: Základný typ (M5B)	100:06:G1/8	PL: RED
	C: Typ s dlhou rukoväťou (M5C)	200:06:G1/8	PP/PF/PM/HS:ČERVENÁ,ZELENÁ,ČIERNA

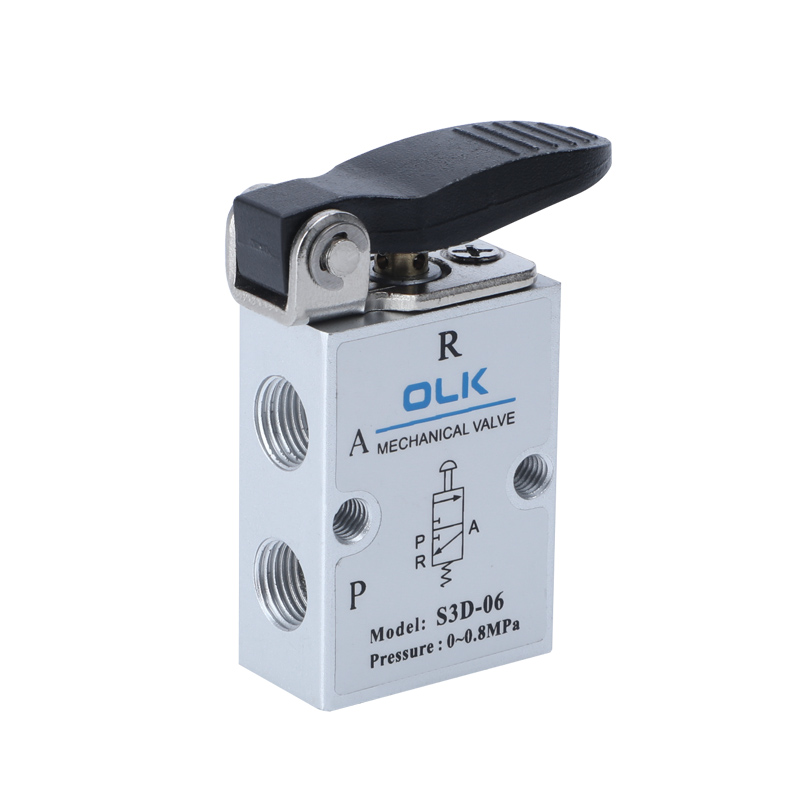

	D: Typ s krátkou rukoväťou (M5D)	200:08:G1/4
	Y: Typ vahadla (M5Y)

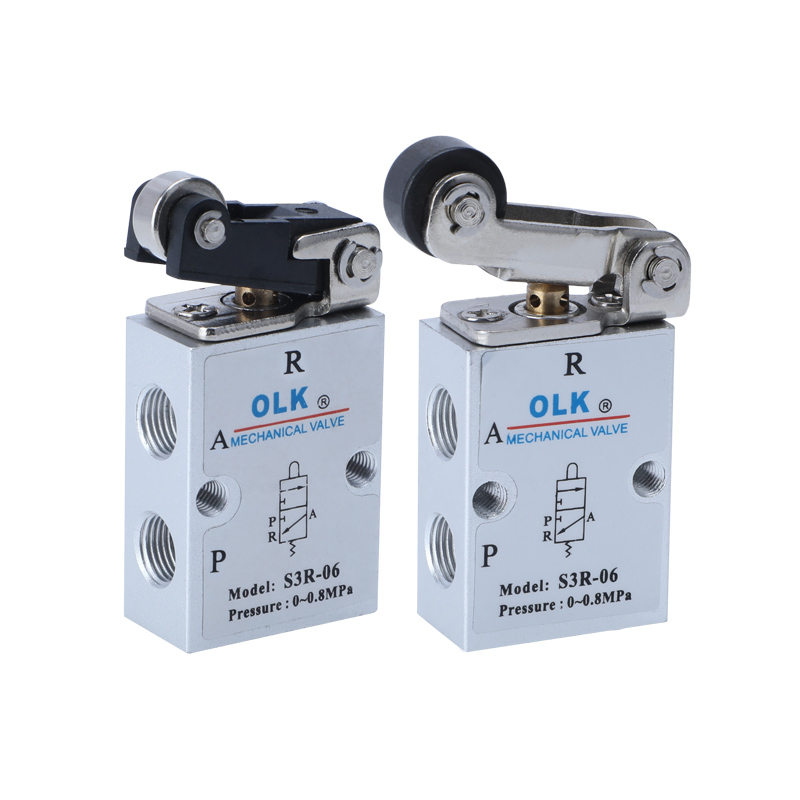

	R: Typ s valčekovou pákou (M5R)
	L: Typ s jednosmernou valčekovou pákou (M5L)
	PL: Typ nárazového tlačidla núdzového zastavenia (M5PL)
	PP: Typ tlačidla so zdvihnutou hlavou (M5PP)
	PF:Typ tlačidla s plochou hlavou (M5PF)
	PM:Typ tlačidla s hubovou hlavou (M5PM)
	HS: Typ voliča (M5HS)

Vlastnosti produktu:

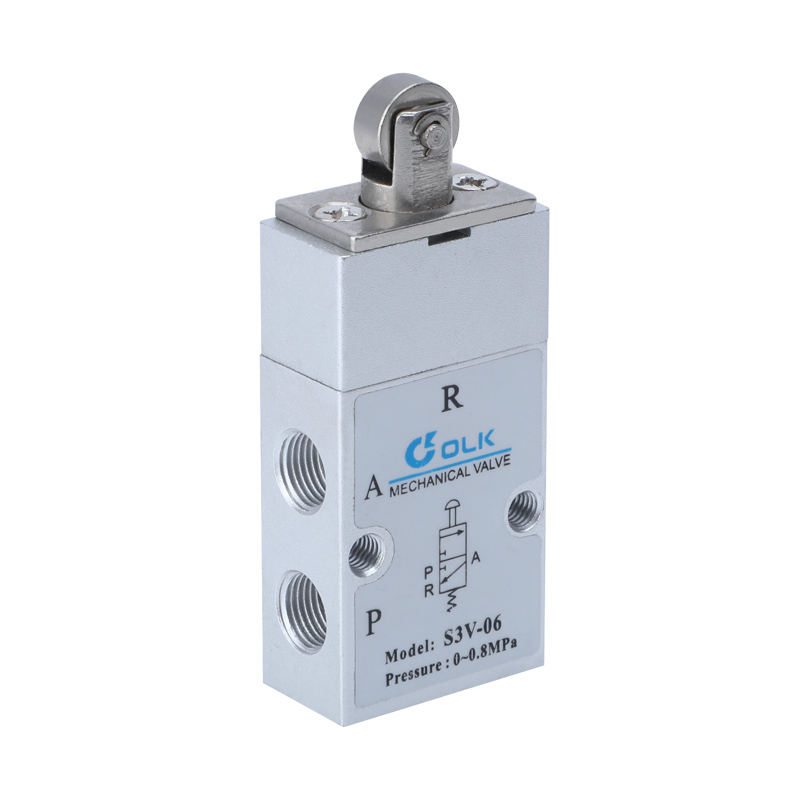

1. Séria S3B, S3R, S3L, S3V vyžaduje vonkajšiu silu poskytovanú externými mechanizmami na spínanie, vhodné na detekciu polohy alebo zdvihu spínačov.

2. Séria S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D je ovládaná ručne a má rôzne konštrukčné tvary ovládacích hláv pre pohodlné použitie v rôznych podmienkach.

3. Štruktúra guľového ventilu s vynikajúcim tesnením, flexibilným prepínaním a bez potreby mazania olejom.

4. Jednoduchá inštalácia s viacerými montážnymi polohami.

5. Ovládacie hlavice radu S3C, S3D, S3Y, S3R, S3L sú vyrobené z kovového materiálu, ktorý zaisťuje dlhú životnosť a vyššiu spoľahlivosť.

SÉRIA S3 Mechanický tlačidlový ovládací ventil 3-cestný Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Vonkajšie priame pôsobenie
Priemer portu	05:M5,06:G1/8,08:G1/4
počet pozícií	Dve polohy tri cesty
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0-0,8 (0-114)
Zaručená odolnosť voči tlaku	1,5 MPa (215 psi)
Pracovná teplota °C	-20-70
Plocha prierezu mm² (hodnota CV)	05:2,5 (0,14), 06:8 (0,45), 08:12 (0,67)
Materiál tela	hliníkovej zliatiny

SÉRIA S3 Mechanický tlačidlový ovládací ventil 3-cestný Inštalácia a aplikácia:

1) Ovládacia časť je vyrobená z technického plastu a je možné ju ovládať iba ručne. Na spínanie ventilu je zakázané používať kovový náraz.

2) Séria S3B, S3C, S3D, S3PM, S3PF, S3PP sa automaticky resetuje. Ručné ventily S3Y, S3HS, S3PL sa ručne resetujú. Po stlačení M3PL do polohy je potrebné otáčať otočným gombíkom, aby sa resetoval.

3) Dávajte pozor na spínací zdvih. Keď akákoľvek vonkajšia sila spôsobí spínanie ventilu, základný spínací zdvih nesmie prekročiť rozsah spínacích zdvihov uvedený v tabuľke riadiacich zdvihov, inak môže dôjsť k poškodeniu telesa ventilu.

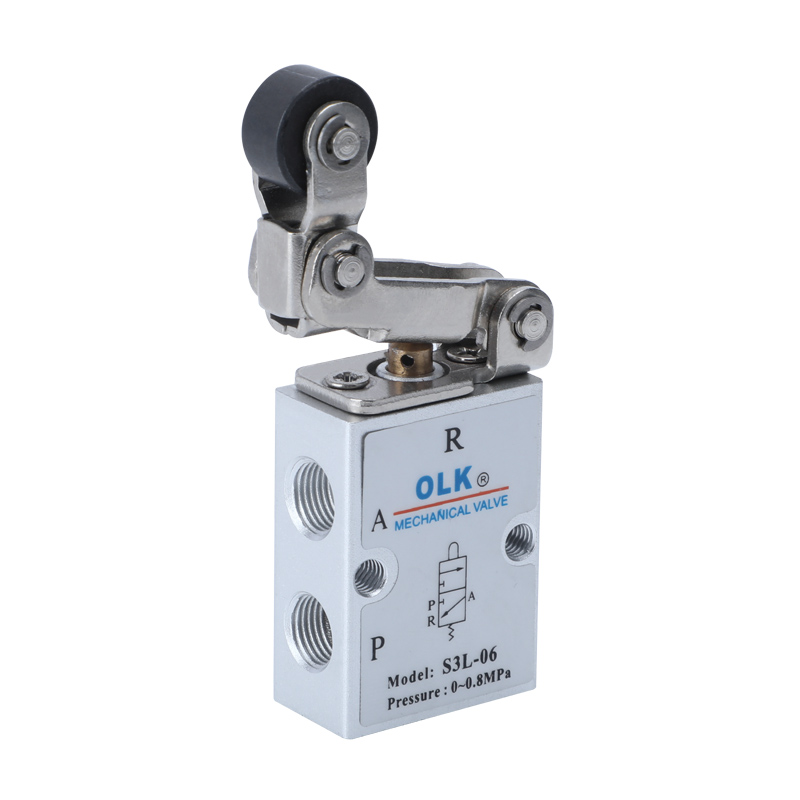

4) Jednosmerný valčekový ventil S3L sa môže prepínať iba v jednom smere (sprava doľava nárazom). Náraz v opačnom smere (zľava doprava) je neúčinný.

5) Kombinácie ovládacích hláv je možné objednať samostatne.
