Mechanický ovládací ventil M5 Series Series 5 Way

Model:M5 mechanical valve

OLK je profesionálny mechanický ovládací ventil M5, výrobcovia a dodávatelia v Číne. Ak máte záujem o mechanické ventily série IN5, kontaktujte s nami. Dodržiavame kvalitu pokoja, že cena svedomia, špecializovaná služba.

Odoslať dopyt Stiahnuť PDF

Popis produktu

Airtac typu M5 Series 5/2 Way Mechanical Button Valve Ventil Onematered spoločnosťou OLK Pneumatic Company.M5 Mechanický ventil je posuvná štruktúra stĺpca. Exhuaustové porty umiestnené na telesnom telese ventilu.M5 Venník gombíka BLOTH sa ľahko inštaluje tlmič G1/8 a G1/G1 a G1/G1/G1 a G1/8.

symbol:

Objednávkový kód
M5	Premiér	210	06	R
	Typ gombíka	Kódovať	Veľkosť prístavu	Gombat
M5: M typ	B: Základný typ (M5B)	110: 110 Series Series Jedno riadenie	100: 06: G/18	Pl: červená
	C: Typ dlhej rukoväte (M5C)	210: 210 Series Jedno riadenie	200: 06: G1/8	Pp/pf/pm/hs: červená, zelená, čierna
	D: Typ krátkej rukoväte (M5D)		200: 08G1/4
	R: Typ páky valca (M5R)
	L: Typ jednosmernej páky valca (M5L)
	Y: Typ ramena (M5Y)
	PM: Typ gombíka húb (m5pm)
	PP: Zvýšený typ tlačidla hlavy (M5PP)
	PF: Typ tlačidla plochej hlavy (M5PF)
	PL: Typ tlačidla nárazu núdzového zastavenia (M5PL)
	HS: Typ selektora (M5HS)

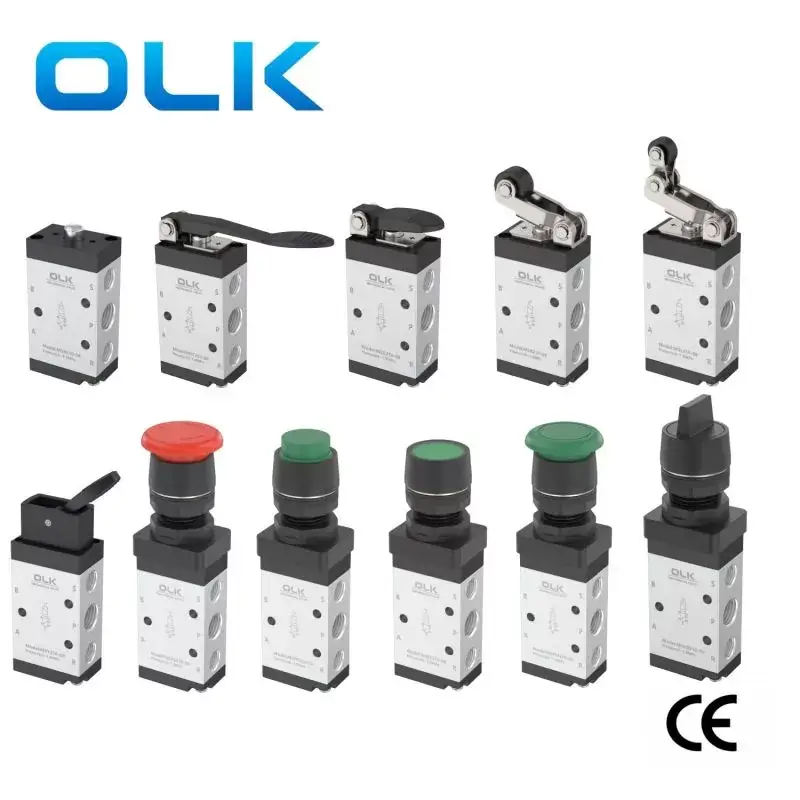

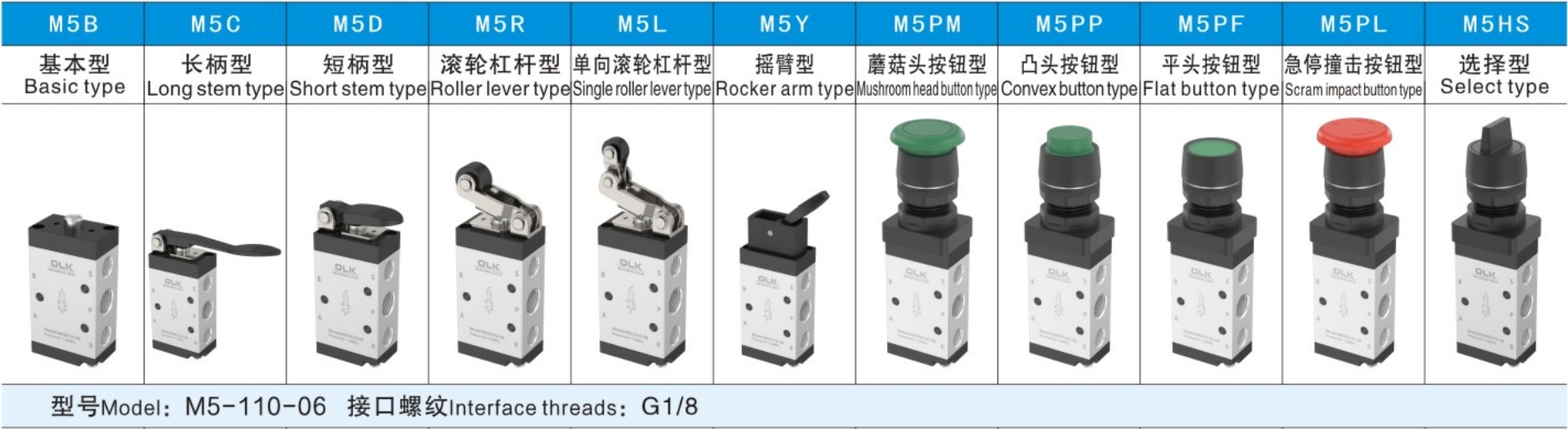

Dostupné typy tlačidiel zahŕňajú:

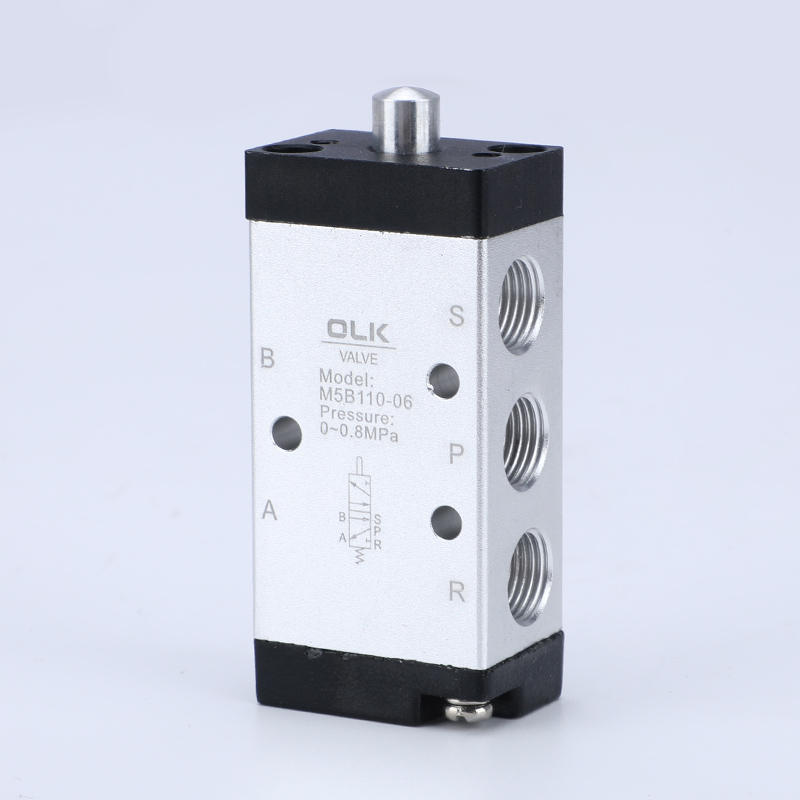

- Základný typ (M5B)

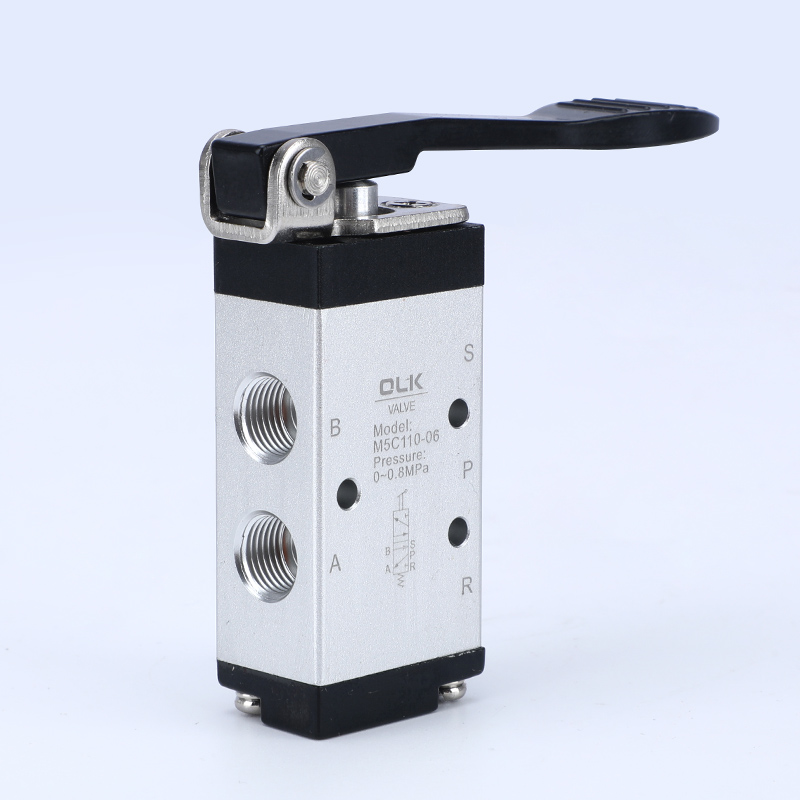

- Typ dlhej rukoväte (M5C)

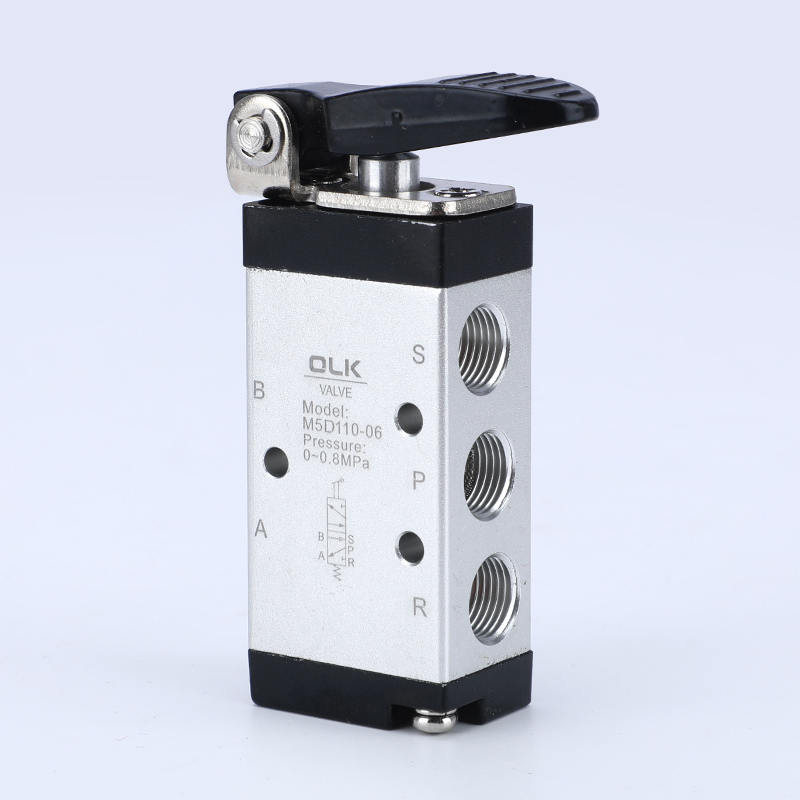

- Typ krátkej rukoväte (M5D)

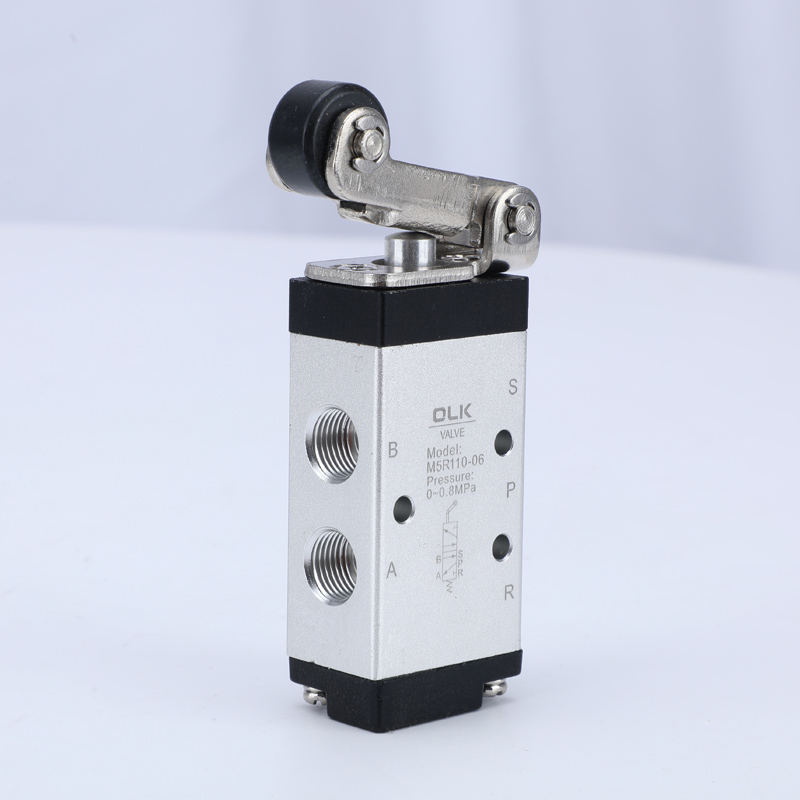

- Typ páky valca (M5R)

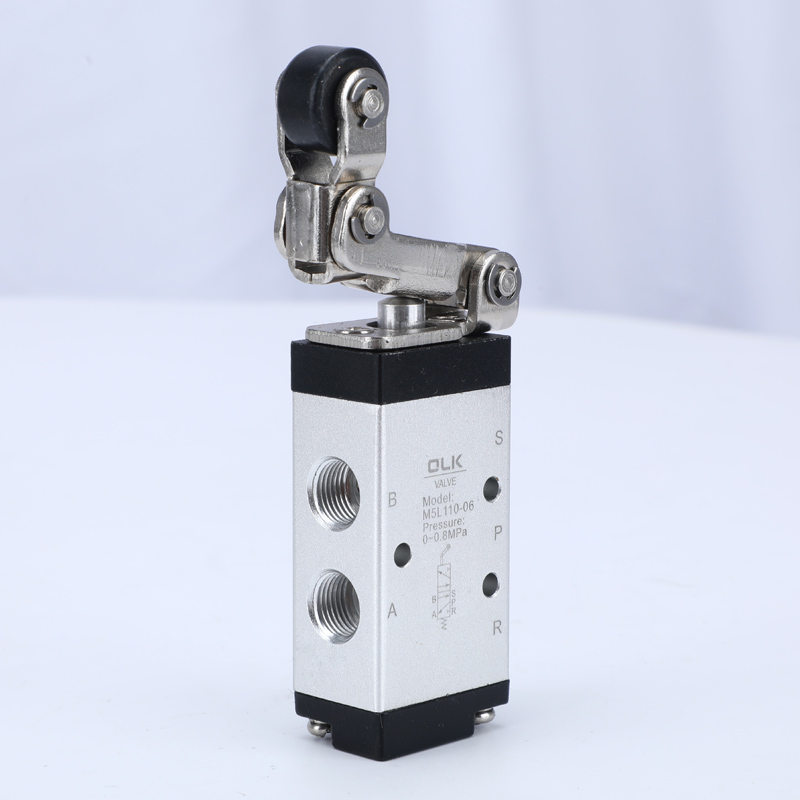

- Jednosmerný typ páky valca (M5L)

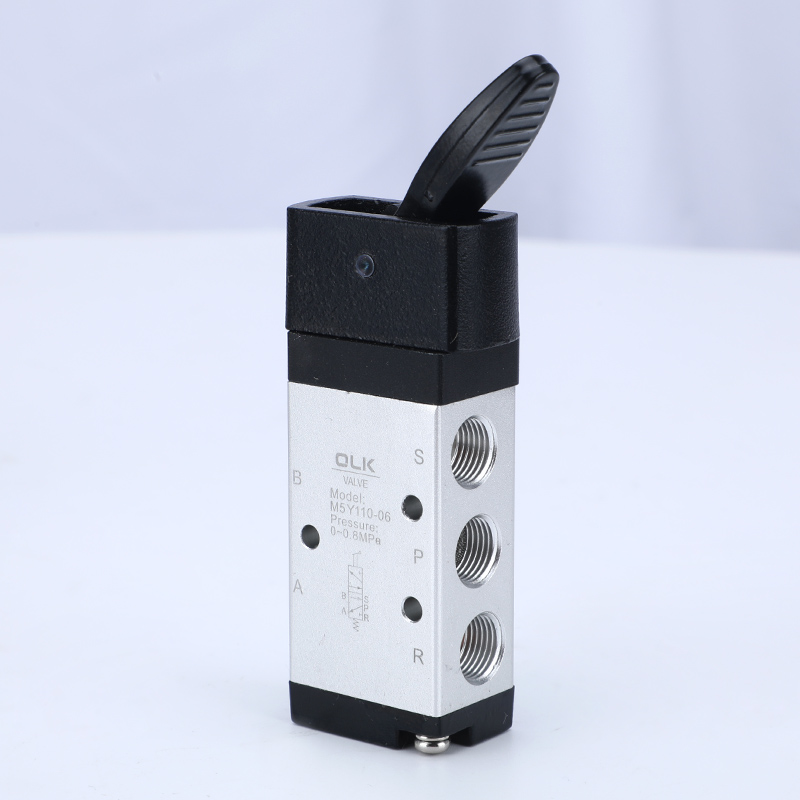

- Typ ramena (M5Y)

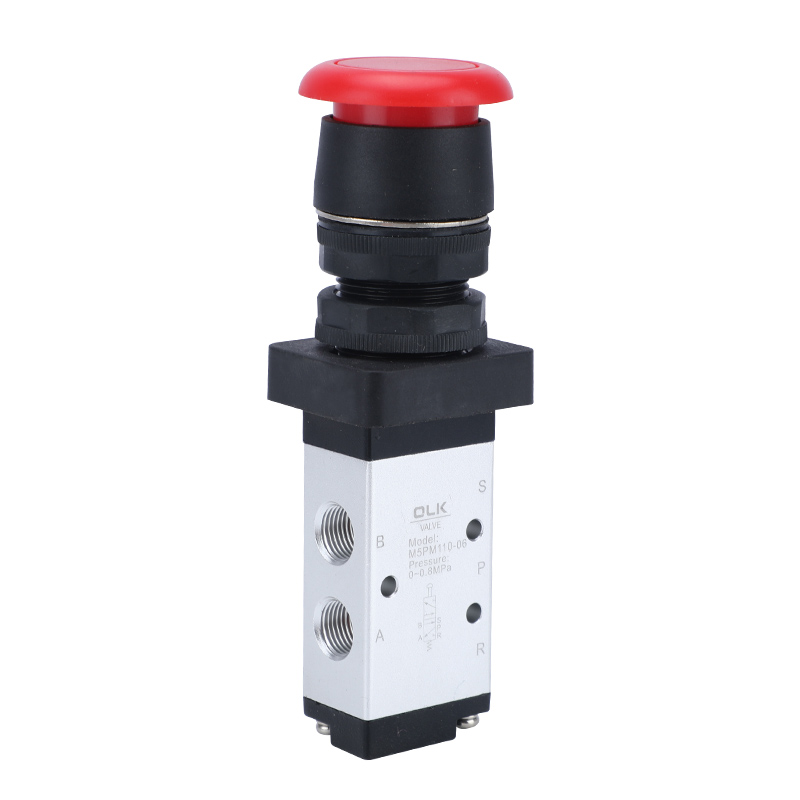

- Typ gombíka na huby (m5pm)

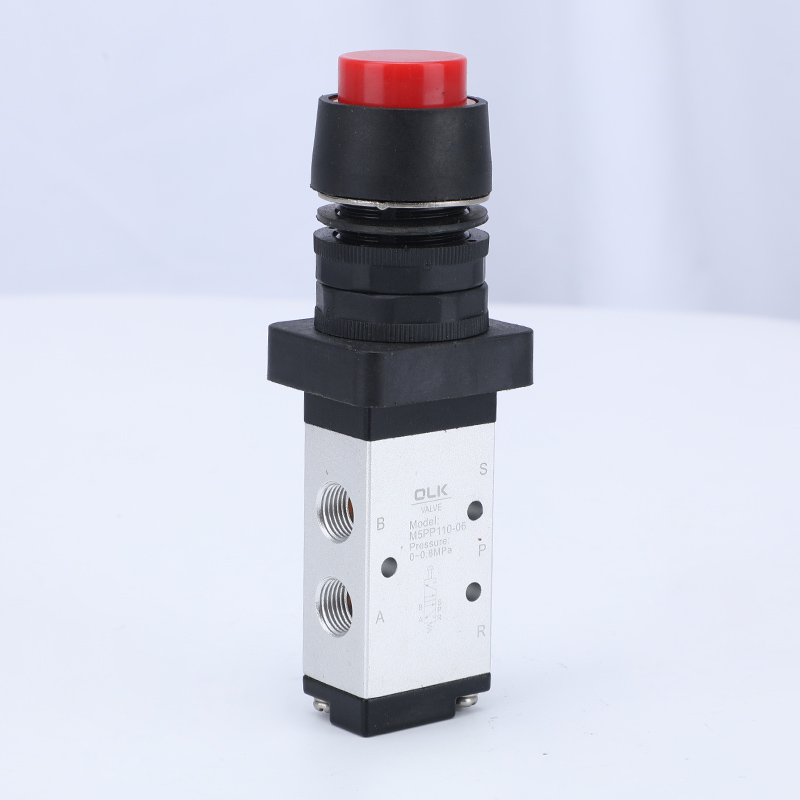

- Zvýšený typ tlačidla hlavy (M5PP)

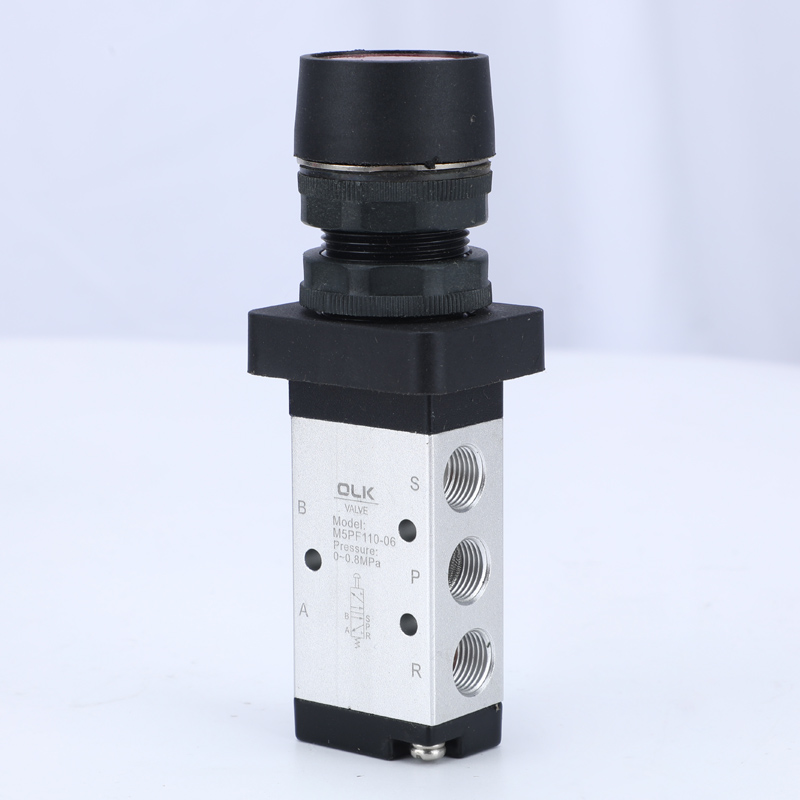

- Typ tlačidla plochej hlavy (M5PF)

- Typ tlačidla nárazu núdzového zastavenia (M5PL)

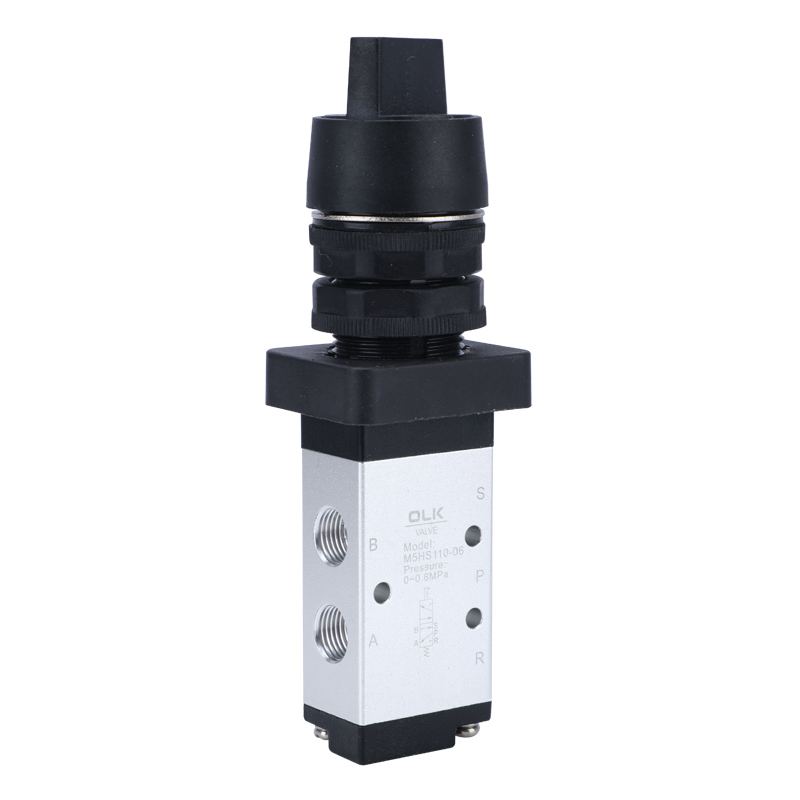

- Typ selektora (M5HS)

Pre typy PM, PP a PF sú k dispozícii tri farby gombíkov: červená, zelená a čierna.

Ovládanie ovládacích ventilov spoločnosti Ouleikai M5 Series Series Charakteristiky produktu

1. Výfukové otvory sa nachádzajú na tele, čo uľahčuje inštaláciu tlmičov, aby sa znížil hluk a znečistenie.

2. M5B, M5R, M5L Series vyžaduje externé sily na prepínanie, poskytované vonkajšími mechanizmami, vhodné na detekciu polohy alebo spínačov polohy.

3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS Séria sa ručne prevádzkuje s rôznymi štrukturálnymi kontrolnými hlavami pre pohodlie za rôzne podmienky.

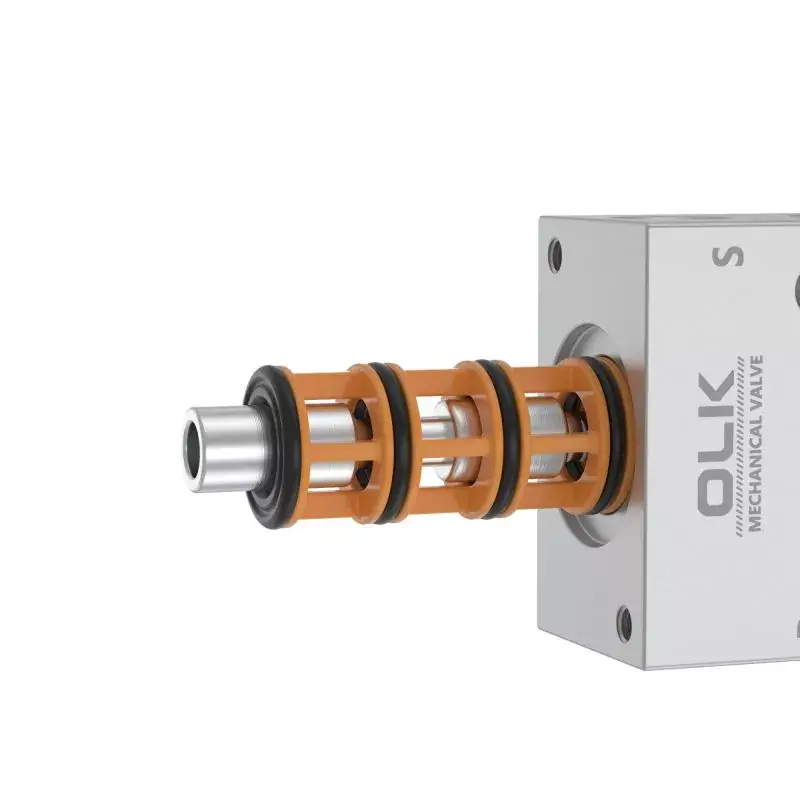

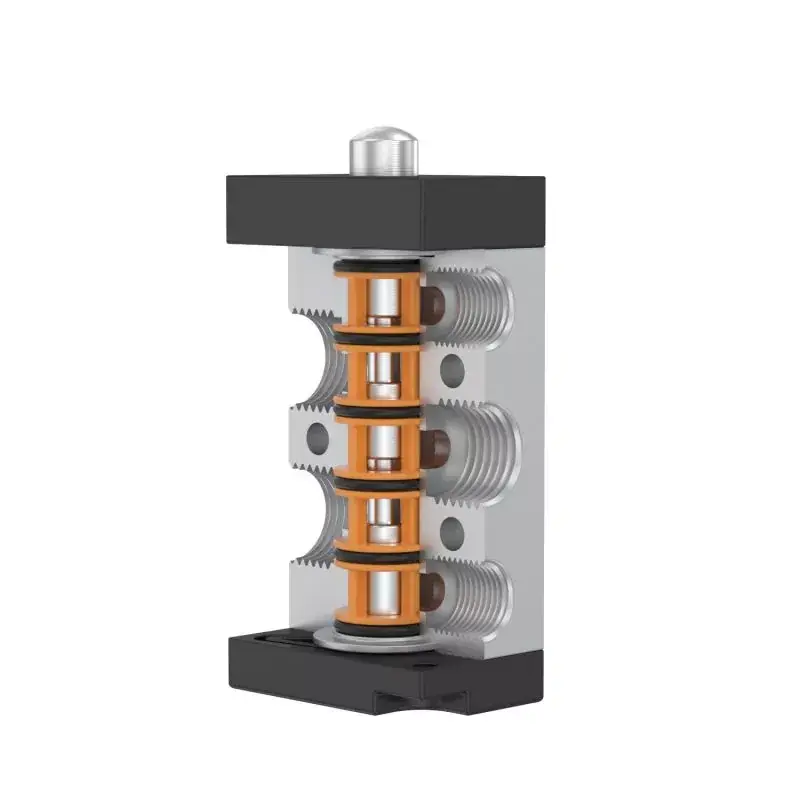

4. Štruktúra posuvného stĺpca, kontrolná sila, ktorá nie je ovplyvnená pracovným tlakom (t. J. Žiadny účinok zadného tlaku), tesnenie vnútorného krúžku pre dobré tesnenie, flexibilné prepínanie.

5. Nie je potrebné mazanie oleja.

6. Viaceré inštalácie polohy pre ľahké použitie.

7. M5C, M5D, M5Y, M5R, M5L Series Control Heads sú vyrobené z kovu, zabezpečujú dlhú životnosť a väčšiu spoľahlivosť a stabilitu.

M5 Series Mechanické ovládacie ventily Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Externé priame konanie
Priemer prístavu	05: M5,06: G1/8,08: G1/4
počet pozícií	2 Poloha 5 spôsob
mazanie	nepotrebný
Rozsah pracovného tlaku MPA (PSI)	0–1,0 (~ 145)
Zaručený odpor tlaku	1,5 MPA (215 psi)
Working temperature °C	-20 -70
Prierezová oblasť mm² (hodnota CV)	05: 2,5 (0,14), 06: 8 (0,45), 08: 12 (0,67)
Telesný materiál	hliník

Inštalácia a aplikácia riadiacich ventilov M5 Series Mechanické tlačidlo:

Prevencia

1) Riadiaca časť je vyrobená z inžinierskeho plastu a je povolená iba manuálna prevádzka. Na prepnutie ventilu nepoužívajte kovový náraz.

2) Séria M5B, M5C, M5D, M5PM, M5PF a M5PP sa automaticky resetuje. Manuálne ventily M5Y, M5HS a M5PL sa manuálne resetujú. Po stlačení M5PL do polohy pokladov je potrebné resetovať rotačný gombík.

3) Venujte pozornosť zvráteniu. Ak akákoľvek vonkajšia sila spôsobí, že ventil sa zvráti, základný reverzačný zdvih by nemal prekročiť rozsah reverzného zdvihu určeného v tabuľke riadiaceho zdvihu, inak spôsobí poškodenie tela ventilu.

4) Jednosmerný valec M5L môže prepínať iba v jednom smere (úder z pravej doľava). Neplatný náraz v druhom smere (zakrivená zľava doprava).

5) Kombináciu kontrolnej hlavy je možné objednať osobitne.
