Vysielače Pneumaticko-elektrické relé

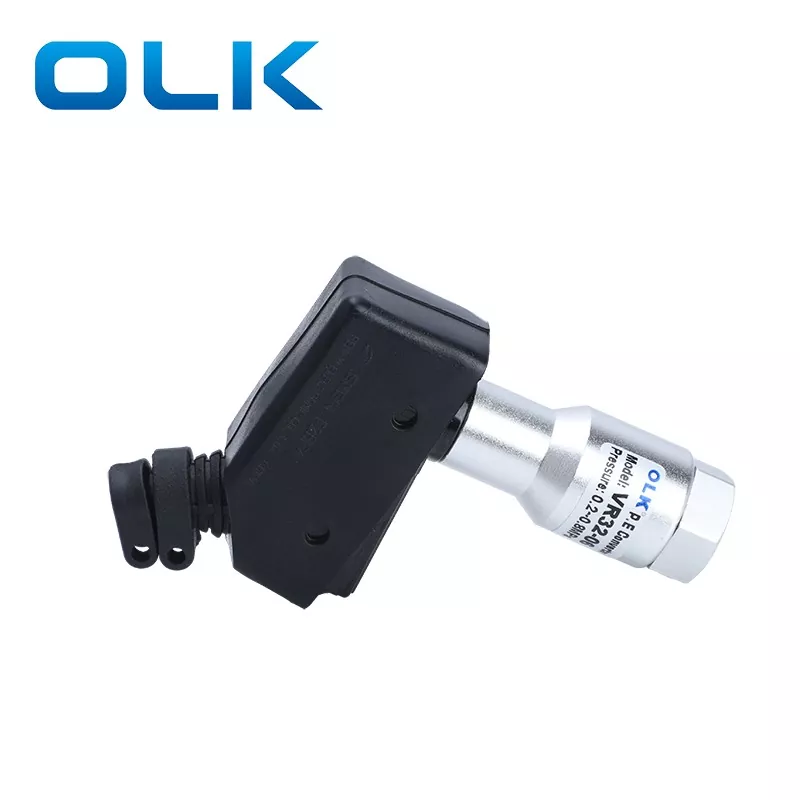

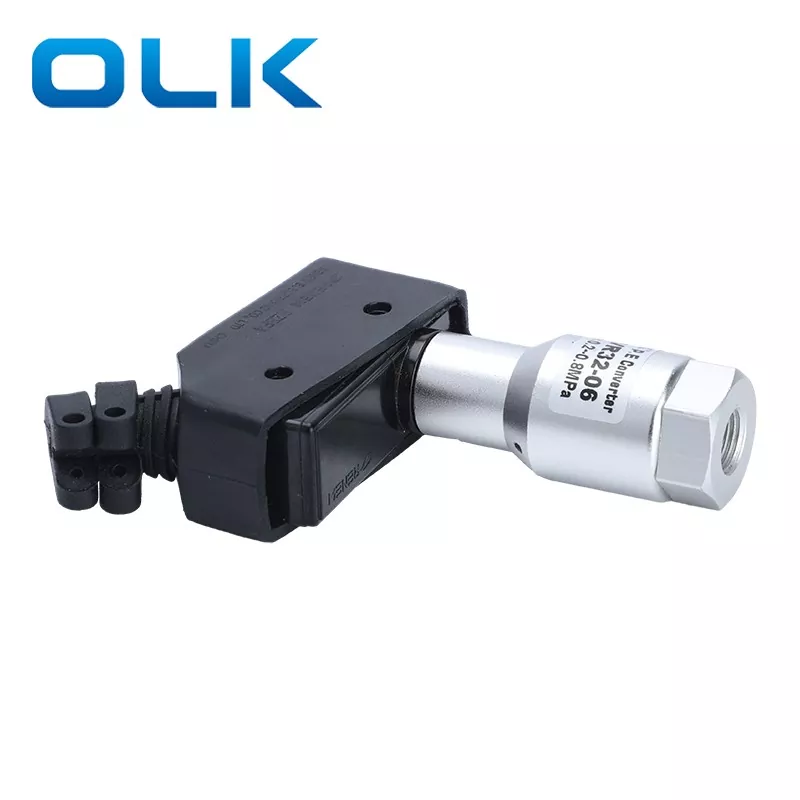

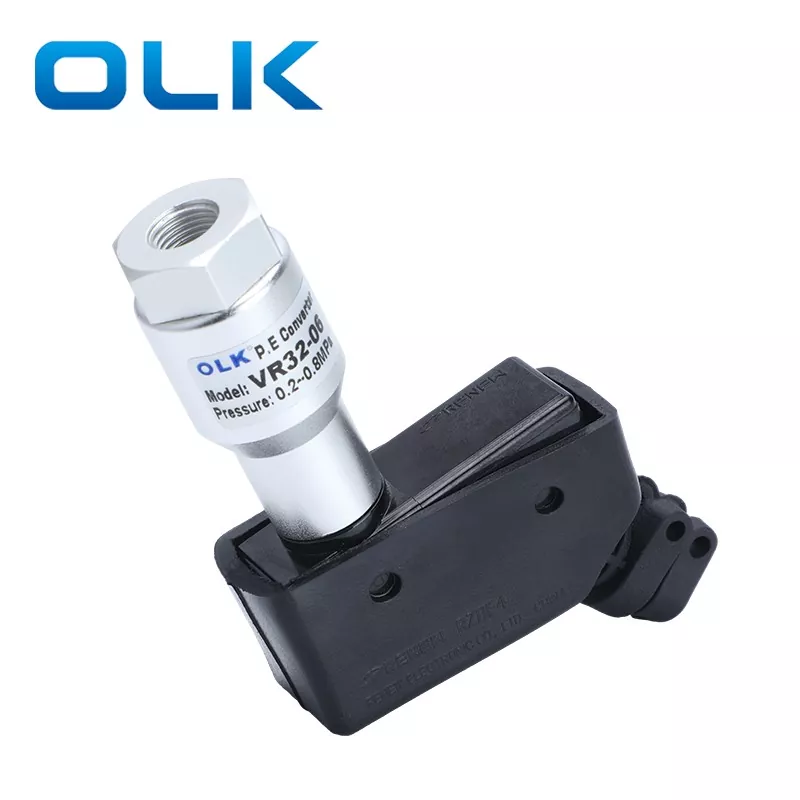

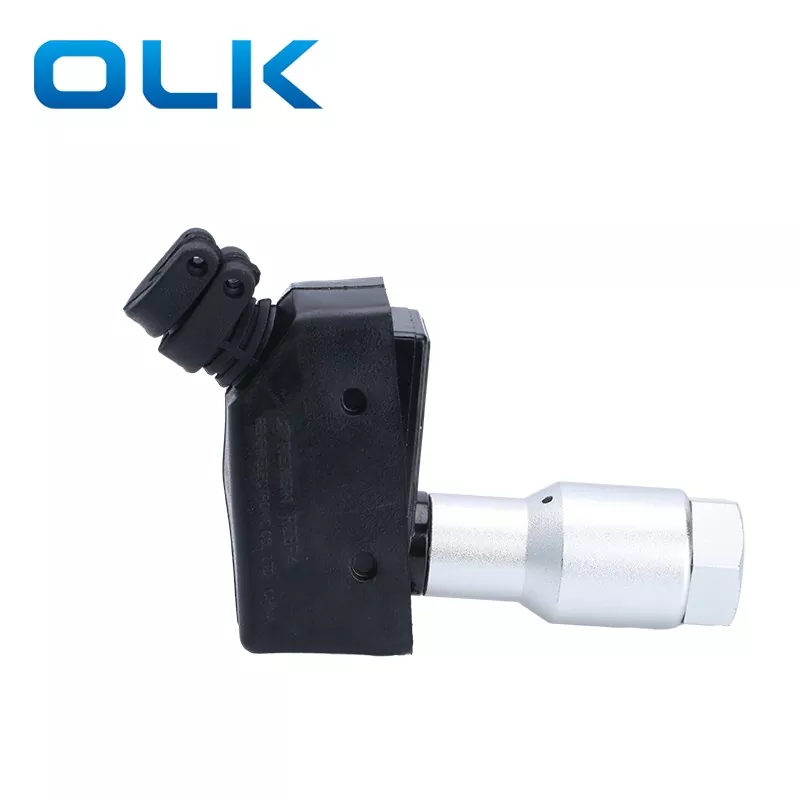

Vysielače OLK Pneumaticko-elektrické relé SMC TYP VR3200 je tlakový spínač, ktorý premieňa pneumatické signály na elektrické signály. Skladá sa z piatich hlavných častí: mikrospínač, pružina, piest, telo a kryt. Prevádzkový tlak je 0,1-1,0 MPa VR3200 Pneumaticko-elektrické presné závitové rozhrania sa nedajú ľahko odizolovať. Oba konce sú vybavené prachovými zátkami a použitie špeciálneho ochranného krytu ich robí odolnejšími a predlžuje ich životnosť.

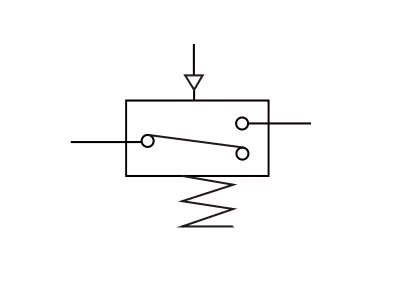

Symbol:

Použitie tlakových spínačov:

1. Detekcia tlaku vo valci: Pneumatický tlakový spínač zisťuje tlak vo valcoch.

2. Potvrdenie vákua na ramenách robota: V blízkosti prísavky robotického ramena na automatickom dopravníku spínač potvrdzuje sanie.

3. Detekcia úniku plynu: Pomocou nízkotlakového snímača spínač deteguje malé zmeny plynu na meranie úniku.

4. Riadenie prívodného tlaku: Pripojením tlakového spínača k regulátoru v pneumatickom systéme je možné nastaviť prívodný tlak na základe zobrazenej hodnoty tlaku. Počas prevádzky zobrazená hodnota ukazuje, či je prívodný tlak abnormálny. Napríklad vo výrobnej linke na umývanie viacero kvapalinových tlakových spínačov monitoruje prívod vody, oleja atď. Na hydraulických valcoch tlakové spínače potvrdzujú silu kladiva.

5. Detekcia polohy: Digitálny tlakový spínač detekuje spätný tlak trysky na potvrdenie polohy obrobkov.

6. Ovládanie prúdenia vzduchu

7. Monitorovanie upchatia filtra: Senzor diferenčného tlaku meria rozdiel tlaku na oboch stranách filtra. Väčší rozdiel naznačuje väčšie zanášanie. Na základe stavu zanesenia je možné filter vyčistiť alebo vymeniť.

8. Detekcia hladiny kvapaliny: Senzor diferenčného tlaku zisťuje hladiny kvapaliny utesnením spodného vzduchového otvoru. Pri zmene hladiny kvapaliny sa mení čistý tlak v pripojenom vertikálnom potrubí, čo umožňuje detekciu hladiny.

SMC typ VR320 séria Vysielače: Pneumaticko-elektrické relé Všeobecné parametre

často kladené otázkypre elektro-pneumatický menič VR32:

1.Môže vaše elektro-pneumatické relé VR32 priamo nahradiť VR3200 alebo VR3201 od SMC?

áno. Séria VR32 od spoločnosti OLK je plne kompatibilná so sériou SMC VR3200/3201, pokiaľ ide o montážne rozmery, veľkosť portu (1/8") a elektrický výkon. Ide o 100% výmenu typu drop-in s konkurencieschopnejšou cenou. Nákladovo efektívna výmena VR3200!

2.Aký je rozdiel medzi konvertorom VR32 a tlakovým spínačom?

VR32 je mechanické pneumaticko-elektrické relé určené na konverziu pneumatického signálu na elektrický kontaktný signál. Je jednoduchý a odolný, používa sa hlavne na zisťovanie stavu „Air ON/OFF“ alebo potvrdenie zdvihu. Na druhej strane tlakové spínače často obsahujú digitálne displeje a presné nastavovacie stupnice na monitorovanie špecifických hodnôt tlaku.

3.Aké sú typické aplikačné scenáre pre pneumaticko-elektrické meniče VR32?

Relé snímania polohy valca:

Detekcia limitu zdvihu valca: Keď valec dosiahne limit, tlak stúpne a VR32 odošle signál do PLC, čím vyzve stroj, aby prešiel k ďalšiemu kroku.

Bezpečnostné blokovanie: Stroj sa spustí len vtedy, keď tlak vzduchu dosiahne štandard a okruh je pripojený.
