3V 4V potrubný ventil

Bez ohľadu na to, či ide o pneumatický solenoidový ventil 3V alebo 4V, okrem typu jediného ventilu môžeme tiež dať dohromady mnoho solenoidových ventilov. Toto sa nazýva 3V 4V potrubný ventil alebo základná prípojka so solenoidným ventilom.

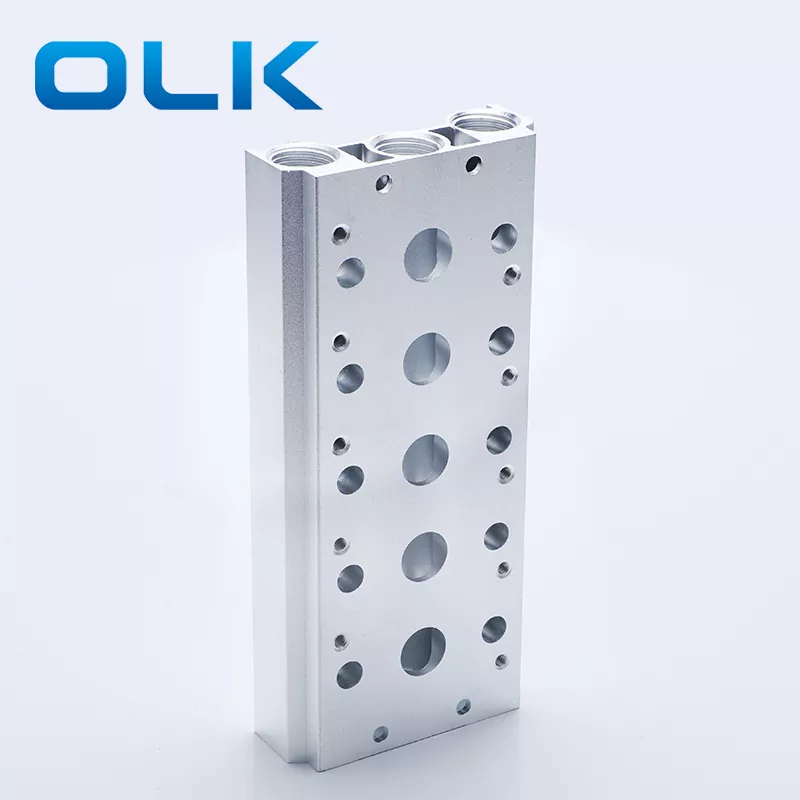

Ventil potrubia 3V 4V je doska s mnohými vzduchovými dráhami. Má kompaktný dizajn. Základná prípojka so solenoidným ventilom môže inštalovať 2 až 20 pneumatických solenoidových ventilov na jedno potrubie. Ale počet pozícií na potrubí nie je možné zmeniť.

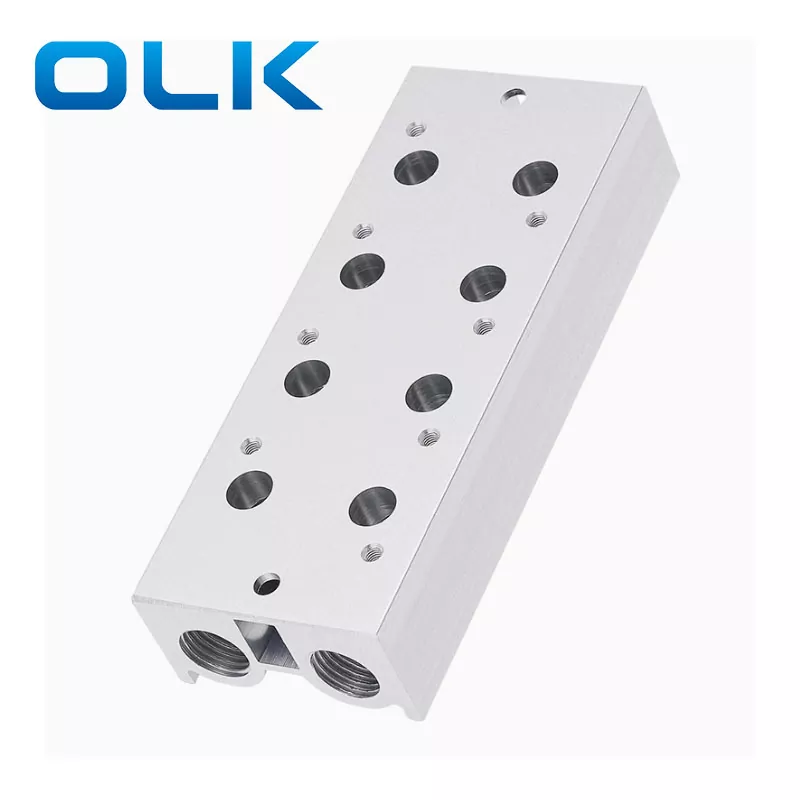

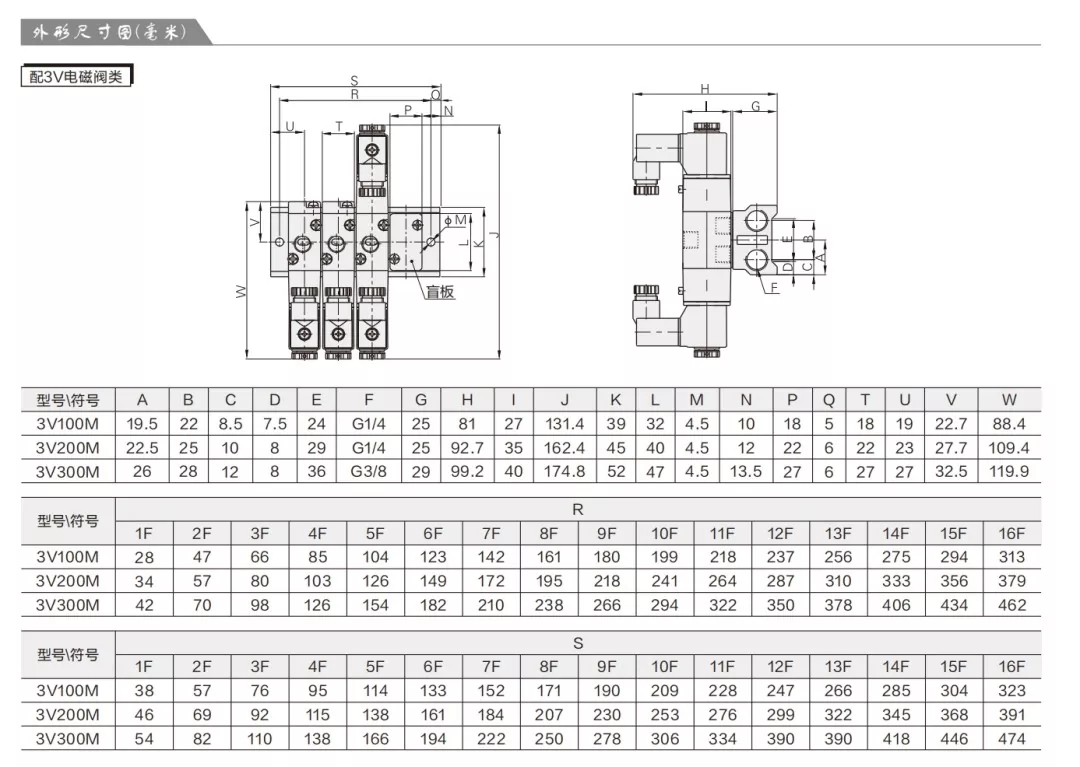

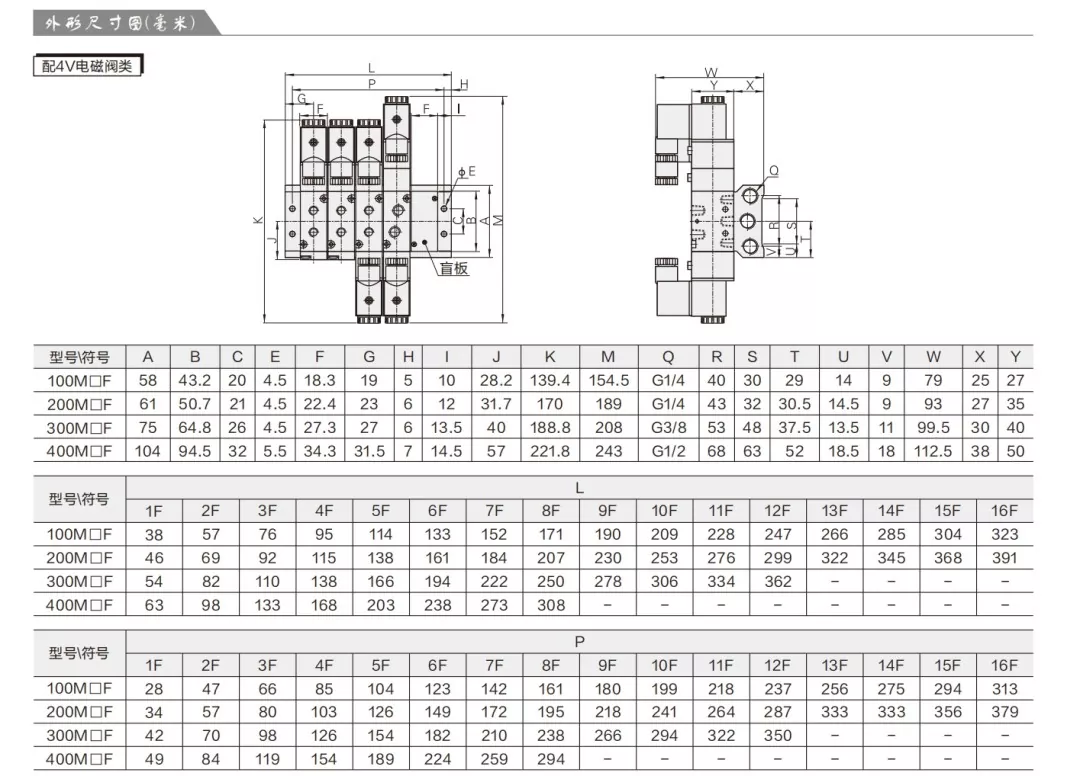

Všetky pneumatické solenoidové ventily na potrubí zdieľajú rovnaký prívod vzduchu (port P) a výfukový port (port R). Na ventile 3V potrubia je na ľavej strane jeden vstup vzduchu a jeden výstup vzduchu. Na pravej strane sú inštalované dve zástrčky. Pre ventil potrubia 4V je v strede jeden vstup vzduchu a dva vzduchové zásuvky na oboch stranách (na ľavej strane). Na pravej strane sú nainštalované tri zástrčky.

Na výfukový port môžeme nainštalovať tlmič alebo zástrčku. Pri použití tlmiča sa musíme uistiť, že malé otvory nie sú blokované.

3V/4V ​​Charakteristika produktu solenoidového ventilu potrubia ：

1. Môže integrovať zjednotenú sériu smerových regulačných ventilov do skupiny ventilov, šetrí priestor a náklady.

2. Má zjednotený príjem, výfuk a zapojenie, čo uľahčuje nájdenie porúch.

3. Je flexibilný v kombinácii a má silnú rozšíriteľnosť, čo umožňuje ľubovoľnú kombináciu alebo rozšírenie počtu pripojených smerových regulačných ventilov

Pozornosť:

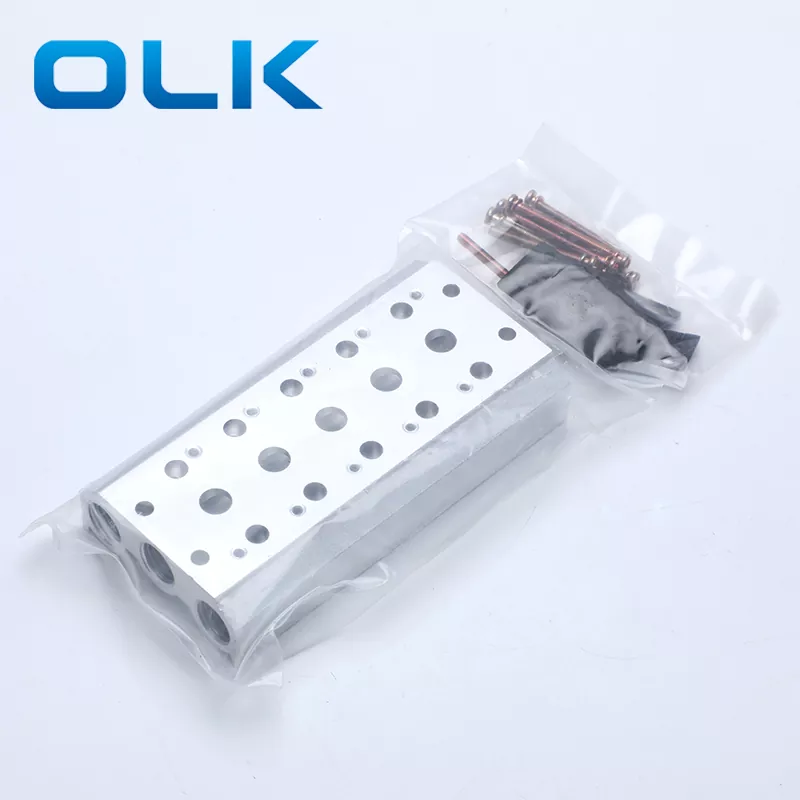

1,3 V-manifold solenoidové ventilové súpravy obsahujú potrubie, tesnenie a skrutku;

2,3 V Solenoidové ventilové potrubie slepé doskové súpravy obsahujú prázdnu dosku a skrutku.

3. Keď inštalácia tesnenia medzi pneumatickým solenoidovým ventilom a ventilovou doskou, vyčnievajúca časť by sa mala nainštalovať smerom nadol, aby sa zabránilo úniku vzduchu.

Časté otázky:

1.Aká je funkcia prázdnych platní v skupinách solenoidových ventilov?

Utesnenie nevyužité polohy: Prázdna doska sa používa na zakrytie rezervovaných polohy v potrubí ventilu, kde v súčasnosti nie je inštalovaný žiadny solenoidný ventil, čo bráni úniku vzduchu a vstupu prachu alebo zvyškov. Zaisťuje celkovú vzduchotesnosť zostavy ventilu. Prázdna doska umožňuje ľahké budúce rozšírenie alebo rekonfiguráciu bez potreby nahradiť celé rozdeľovače, čím sa znižuje náklady na údržbu.

2. Aké typy potrubí 3V 4V potrubného ventilu

Jeden pneumatický ventil alebo prípojnica so solenoidným ventilom existujú dva typy potrubí s vonkajšími trubicami: priame potrubie a základné potrubie.
