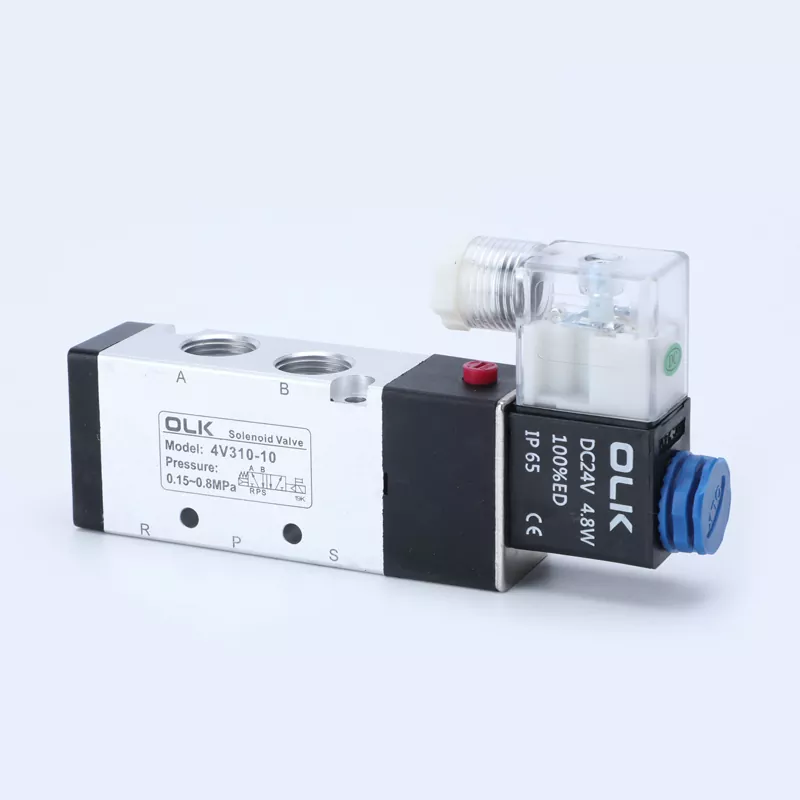

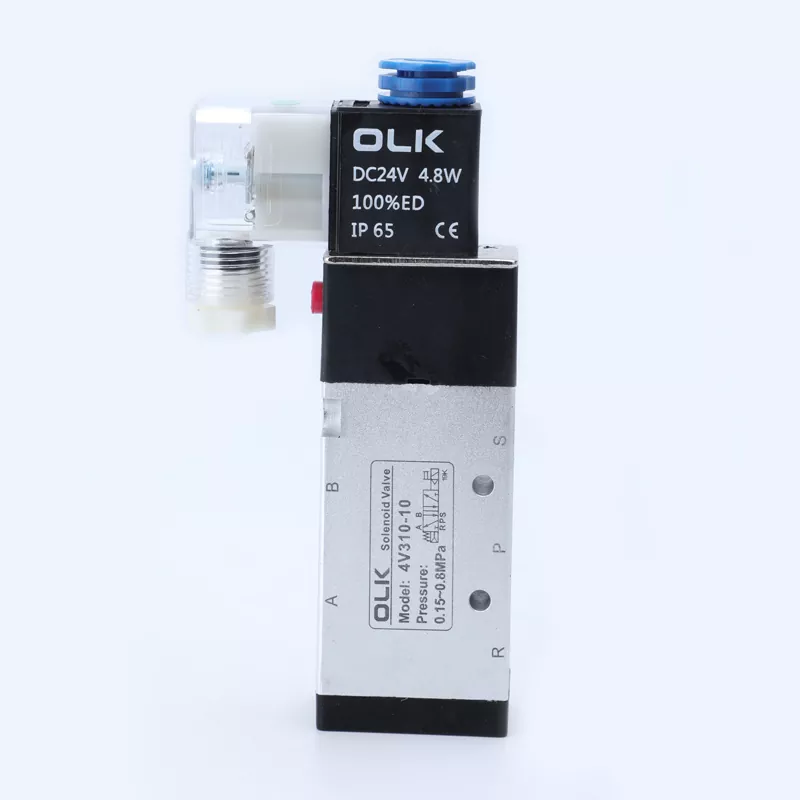

OLK 4V300 Solenoid Valve 5 Way, 5/2way, 5/3 Pneumatický solenoidný ventil. Vnútorná stena solenoidového ventilu série 4v300 je hladká, tesnenie je odolný a odolný proti opotrebeniu a môže sa použiť na dlhšiu dobu. Nízky odporový kruh solenoidového ventilu má vysokofrekvenčnú stabilitu.
Trvanlivé a nie ľahko poškodené/úspory energie a nízke straty/vhodné pre rôzne príležitosti
4v300 Solenoid Valve 5 Way symbol:
|
Objednávkový kód |
|
|
|||
|
|
|
|
|||
|
4V |
3 |
10 |
10 |
AC110V |
|
|
Model |
Kódovať |
typ ventilu |
veľkosť prístavu |
napätie |
Výbuch |
|
4v: Sports2 (3) Poloha solenoidového ventilu |
Séria 3: 300 |
10: Jeden solenoid 5/2 spôsob |
08: G1/4 |
AC220V |
NIE: DIN TYP |
|
|
|

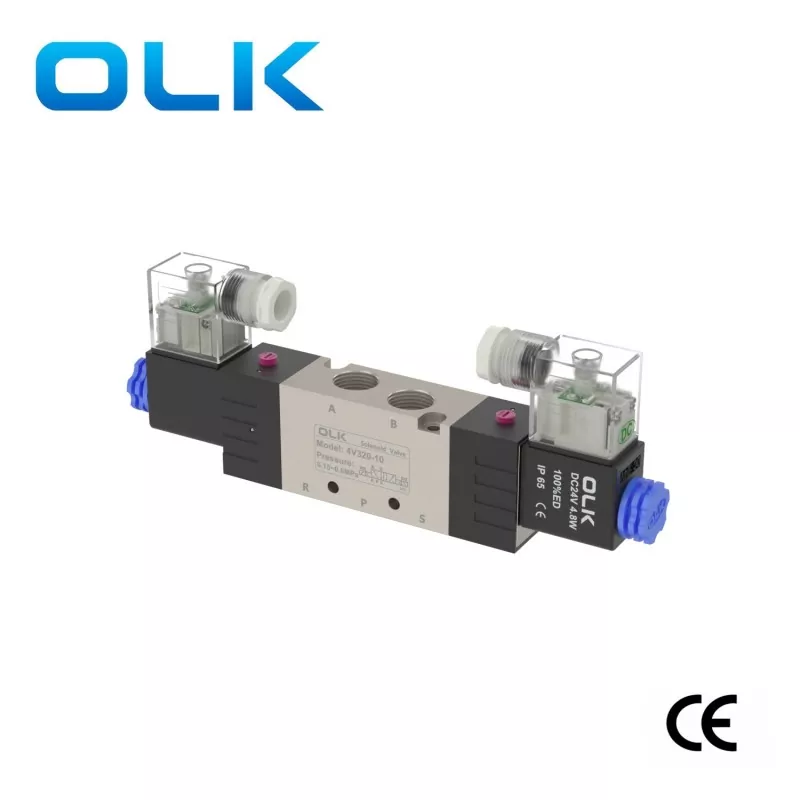

20: Dvojitý solenoidný ventil 5/2 spôsob |
10: G3/8 |
DC24V |
I: Typ riadku |
|
|
|
30c: Dvojité solenoid Vlave5/3way zatvorené centrum |
|
AC110V |
|
|
|
|
30E: Dvojité solenoidové Vlave5/3way výfukové centrum |
|
Ac24v |
|
|
|
|
30p: Dvojitý solenoidný ventil 5/3 spôsob tlaku |
|
DC12V |
|
|
Model |
4v310-08 4v320-08 |
4v330-08 4v330e-08 4v330p-08 |
4v310-10 4v320-10 |
4v330c-10 4v330e-10 4v330p-10 |
|
Pracovné médium |
Vzduch （filter cez obrazovku filtra nad 40 μm） |
|||
|
Režim |
Typ interného pilota |
|||
|
veľkosť prístavu |
Vstup = výstup = výfukový port = G1/4 |
Vstup = výstup == G1/8 Výfukový port = G1/4 |
||
|
Účinná plocha prierezu |
25 mm² （CV = 1,4） |
18,0 mm² （CV = 1） |
30,0 mm² （CV = 1,68） |
18,0 mm² （CV = 1,0） |
|
Pozície |
5/2 port |
5/3 port |
5/2 port |
5/2 port |
|
Tlakový rozsah |
0,15-0,8 MPa (21-114psi) |
|||
|
Nátlak |
1,5 MPA (215 psi) |
|||
|
Pracovný tlak |
‘-20-70 ℃ |
|||
|
Telesný materiál |
Hliník |
|||
|
Mazanie |
Nepotrebovať |
|||
|
Max. Frekvencia |
5 -krát za sekundu |
Trikrát/sekundu |
5 -krát za sekundu |
Trikrát/sekundu |
|
Váha |
4V310-08: 310G 4V320-08: 400G |
450 g |
4V310-10: 310G 4V320-10: 400G |
450 g |
