Brand:
OLKType:
Male BSPT Thread (R Thread） Tee TypeColor:

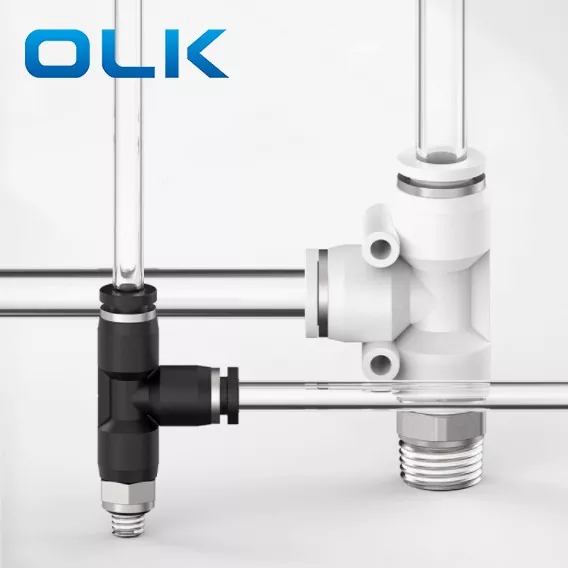

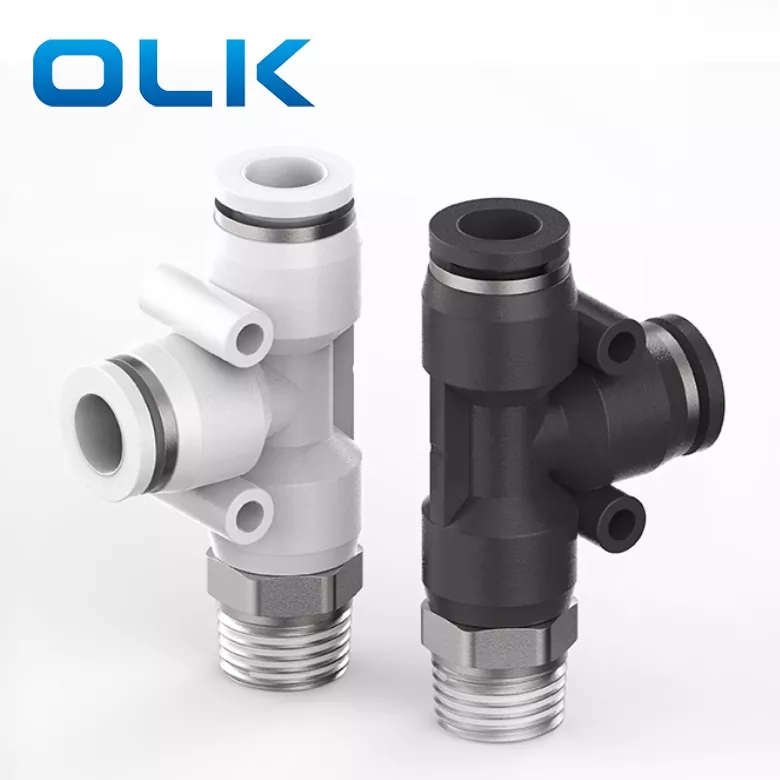

Black,White,BluePD Run Tee Push In Tube Fitting je trojcestná zasúvací tvarovka typu Y, určená na rozdelenie jedného zdroja vzduchu na dva výstupy. Je ideálny pre systémy vyžadujúce pneumatické spojenie jeden ku dvom.
Kľúčové vlastnosti PD armatúry: Dizajn v tvare Y pre efektívnu distribúciu vzduchu; Konce zasunutím na pripojenie pre jednoduchú inštaláciu; Flexibilné vedenie pre viacsmerné potrubie
|
Objednávací kód |
|||
|
PD |
8 |
-- |
01 |
|
Model |
Veľkosť trubice (metrická) |
|
Typ závitu (55° rovný rúrkový závit) |
|
Kovanie série PD |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Tekutina |
Vzduch/voda (podmienené)/vákuum |
|
Prevádzkový tlak |
0-1,0 MPa |
|
Vákuový tlak |
-100 kPa (10 torr) |
|
Prevádzková teplota |
-10-60 ℃ |
|
Materiál |
NYLON (PA), Polyuretán (PU) |
|
Inch Tube Fitting |
Metrická hadicová armatúra |

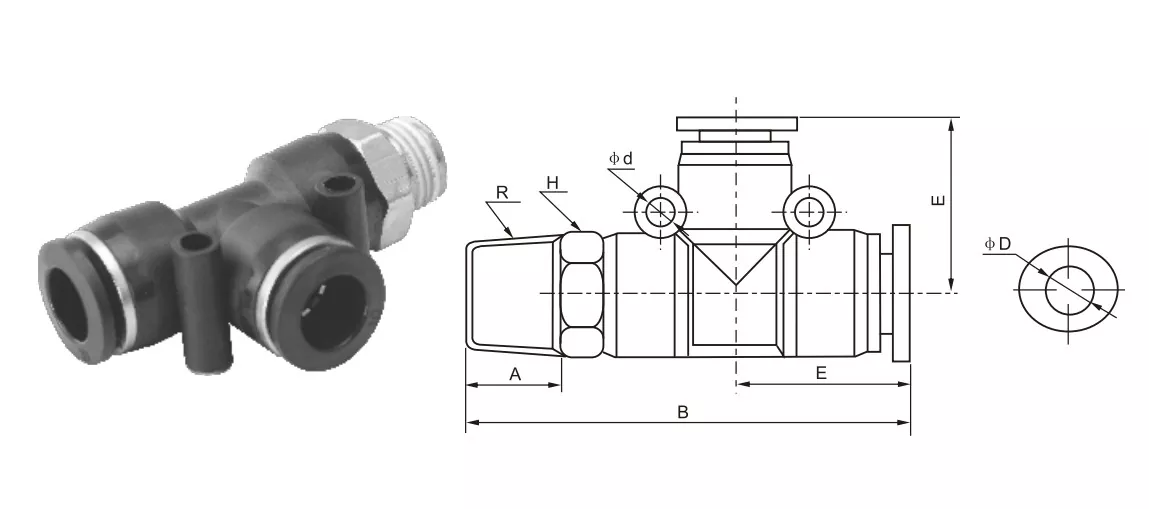

φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Meno/typ |
Popis štruktúry rozhrania |
|
Run Tee (PD) |
Hlavný prúd vzduchu je priamy a vetvy sú vyvedené vertikálne |
|
Odbočka (PB) |
Dve rozhrania sú spojené v pravom uhle, jedno na vetve "T" |
|
Rovné tričko |
Tri porty s rovnakou veľkosťou |
Čo znamená „RUN TEE“ pri montáži konektora?
T-kus znamená konektor v tvare T (T-kus) s tromi rozhraniami;
„Run“ sa vzťahuje na hlavný kanál (smer hlavného prúdu vzduchu je priamka);
Takže 'Run Tee' znamená, že hlavný kanál je priamy a vetva je vedená vertikálne v strede.
