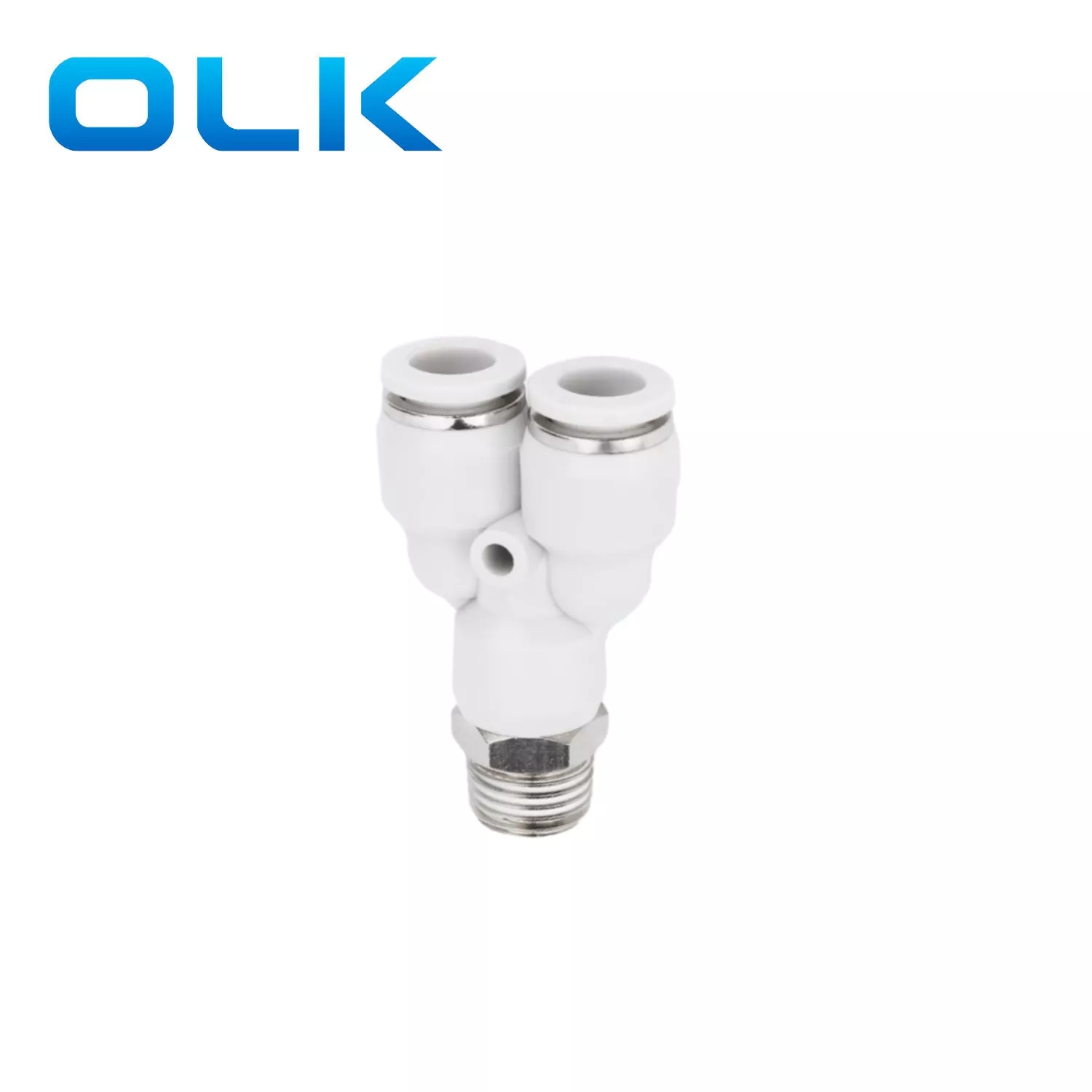

PLYP-Y TYP PLACKOVÁ TUBLIVÁRA je dizajn push-to-pripojenie. Ľahká inštalácia. Celkový vzhľad je tvarovaný Y, s plynulejším smerom toku, ktorý je vhodnejší na prietok vzduchu. A hlavná cesta vzduchu je priamo spojená. Bežne sa používajú na separáciu plynu alebo pomocné potrubia v pneumatických systémoch.
PX vyrobené z medi a nie ľahká korózia.
|
Objednávkový kód |
|||
|
Px |
8 |
- |
01 |
|
Model |
Veľkosť trubice (metrika) |
|
Typ závitu (55 ° priamka vlákna trubice) |
|
Montáž série PX |
4: 4 mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
PLY-Y TYP TYPE TUBLITA
|
Tekutý |
Vzduch/voda (podmienené)/vákuum |
|
Prevádzkový tlak |
0-1.0MPA |
|
Vákuový tlak |
-100 kpa (10 torr) |
|
Prevádzková teplota |
-10-60 ℃ |
|
Materiál |
Nylon (PA), polyuretán (PU) |
|
Kŕmenie trubice |
Metrická kováčik |

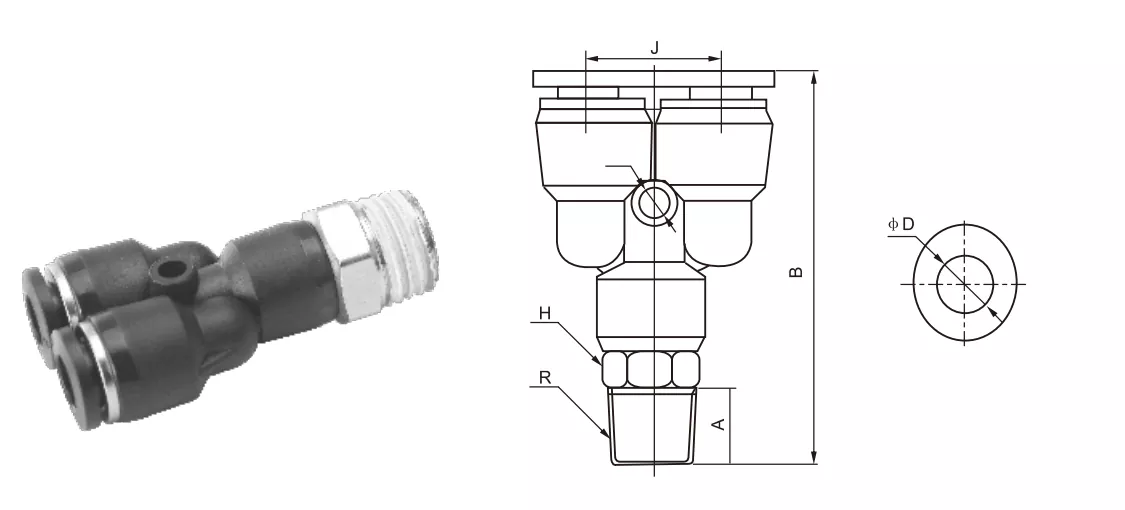

φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

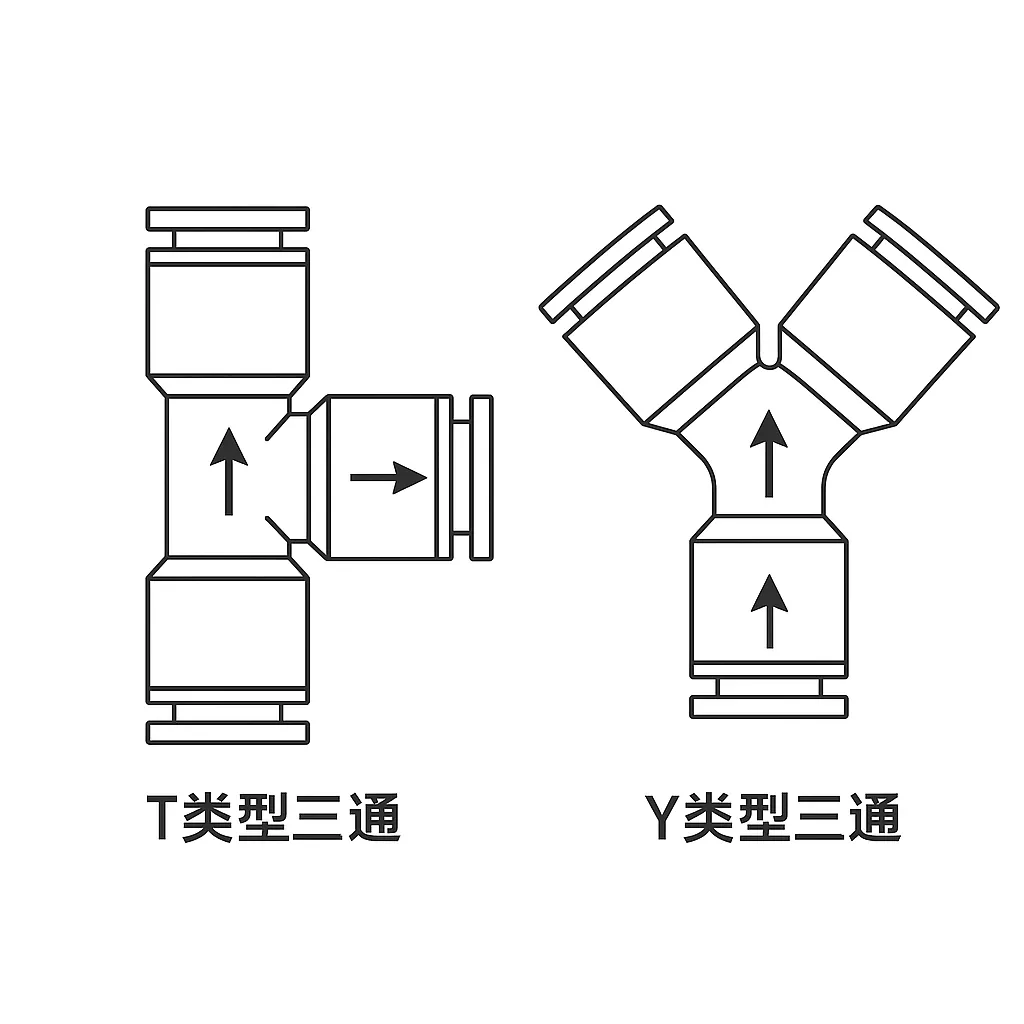

Podobnosti a rozdiely medzi tvarovaním tlačenej trubice v tvare T a Y: |
|
|
TEE VAROVANIE (PB, PD) |
3 pneumatická montáž ako štruktúra „T“ a pretína sa pod uhlom 90 ° |
|
Y montáž (px) |
Spôsob, ktorý sa prispôsobuje štruktúre „y“ a smerom toku, vhodnejší tok |
|
V porovnaní s tvarom T-ShapedPneumatic je flowtingflot tvaru tvaru Y-Shapedair plynulejší a má menší odpor |
|

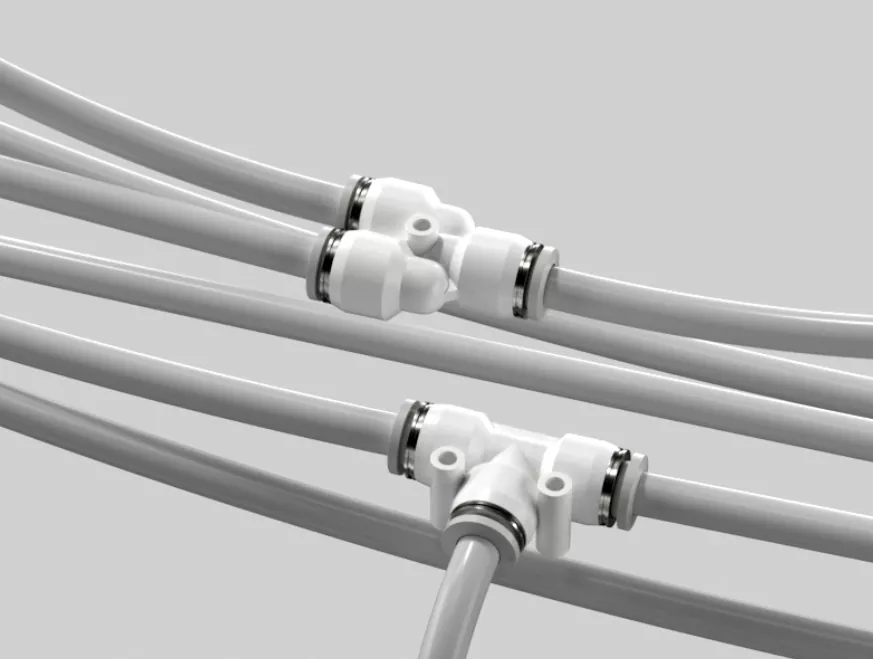

Aké sú charakteristiky vzduchového vybavenia typu y v porovnaní s pneumatickým prispôsobením typu T?
V porovnaní s pneumatickým tvarovaním v tvare T je tok tvarovania vzduchových konektorov v tvare Y plynulejší a má menší odpor
Čo je prevádzkový tlak typu px y typu push-in?
PNEUMATICKÝ PRACOVNÁ PRAVIDLA PREVÁDZKA JE 0-1,0MPA.
