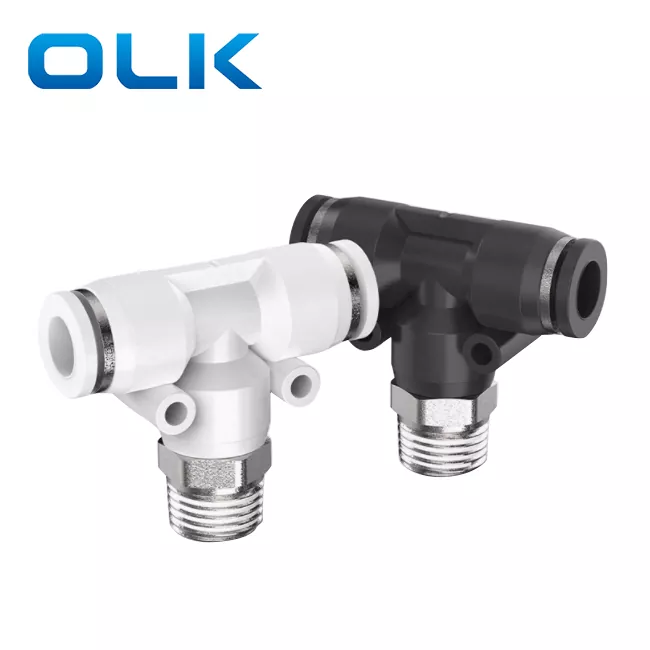

PB Odbočka Tee Push In Tube Fiting

Model:PB8-02

OLK je jedným z najznámejších výrobcov a dodávateľov armatúr China PB Branch Tee Push In Tube Fitting. Naša továreň sa špecializuje na výrobu PB odbočných Tee Push In Tube Fitting. Vitajte na nákupe tvarovky PB Branch Tee Push In Tube Fitting od OLK. Každá požiadavka od zákazníkov je zodpovedaná do 24 hodín.

Brand:
OLK
Type:
Male BSPT Thread(R Thread) Tee Type
Color:
Black,White,Blue

Odoslať dopyt

Popis produktu

PB Branch Tee Push In Tube Fitting je rovná spojovacia násuvná armatúra používaná na spojenie dvoch rúrok v pneumatickom systéme, čím sa zaisťuje hladké prúdenie vzduchu a spoľahlivé utesnenie.

PB armatúra Kľúčové vlastnosti: Pripojenie zatlačením pre rýchlu a jednoduchú inštaláciu; Priame spojenie s dvoma koncami trubice

Objednávací kód
PB	8	--	01
Model	Veľkosť trubice (metrická)		Typ závitu (55° rovný rúrkový závit)
Kovanie série PB	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

PB Odbočka Tee Push In Tube Fiting Všeobecné základné parametre

Tekutina	Vzduch/voda (podmienené)/vákuum
Prevádzkový tlak	0-1,0 MPa
Vákuový tlak	-100 kPa (10 torr)
Prevádzková teplota	-10-60 ℃
Materiál	NYLON (PA), Polyuretán (PU)

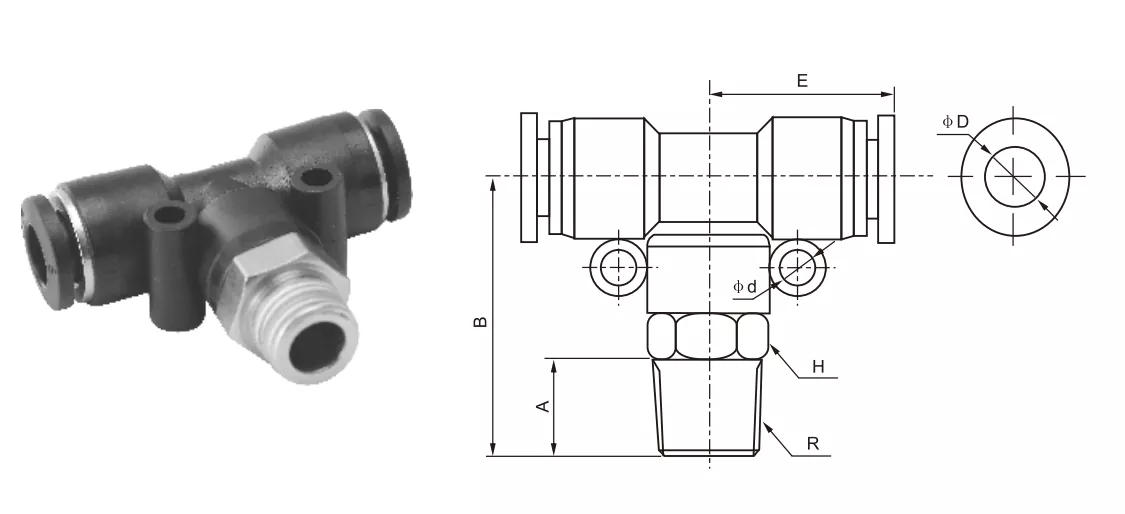

PB Odbočka T-Te Push In Tube Fiting Obrysové rozmery rozmerov

Inch Tube Fitting	Metri rúrkové fitingy	φD	R	A	B	E	H2	φd
PB5/32-M5	PB4-M5	4	M5	4.5	25.4	18.6	10	/
PB5/32-01	PB4-01	4	R1/8	7	25.4	18.6	10	/
PB5/32-02	PB4-02	4	R1/4	9	27.8	18.6	14	/
PB1/4-M5	PB6-M5	6	M5	4.5	26.8	20.8	12	3.5
PB1/4-01	PB6-01	6	R1/8	6.5	37.6	20.8	12	3.5
PB1/4-02	PB6-02	6	R1/4	9	30	20.8	14	3.5
PB1/4-03	PB6-03	6	R3/8	10	30.6	20.8	17	3.5
PB1/4-04	PB6-04	6	R1/2	10	32.5	20.8	21	3.5
PB5/16-01	PB8-01	8	R1/8	8	31.5	22.9	14	4.5
PB5/16-02	PB8-02	8	R1/4	10	33	22.9	14	4.5
PB5/16-03	PB8-03	8	R3/8	10	33.6	22.9	17	4.5
PB5/16-04	PB8-04	8	R1/2	11	35	22.9	21	4.5
PB3/8-01	PB10-01	10	R1/8	8	37	27.8	17	4
PB3/8-02	PB10-02	10	R1/4	10	38	27.8	17	4
PB3/8-03	PB10-03	10	R3/8	10	38	27.8	17	4.5
PB3/8-04	PB10-04	10	R1/2	11	39	27.8	21	4.5
PB1/2-01	PB12-01	12	R1/8	8	37.5	29.5	19	5
PB1/2-02	PB12-02	12	R1/4	10	40	29.5	19	5
PB1/2-03	PB12-03	12	R3/8	10	40	29.5	19	5
PB1/2-04	PB12-04	12	R1/2	11	41	29.5	21	5
	PB14-03	16	R3/8	11	46.3	34.5	24	4
	PB14-04	16	R1/2	12	47.3	34.5	27	4

V pneumatických kĺboch sa rozlišujú bežné tee štruktúry (v tvare T).

Meno/typ	Popis štruktúry rozhrania
Run Tee (PD)	Hlavný prúd vzduchu je priamy a vetvy sú vyvedené vertikálne
Odbočka (PB)	Dve rozhrania sú spojené v pravom uhle, jedno na vetve "T"
Rovné tričko	Tri porty s rovnakou veľkosťou
