Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

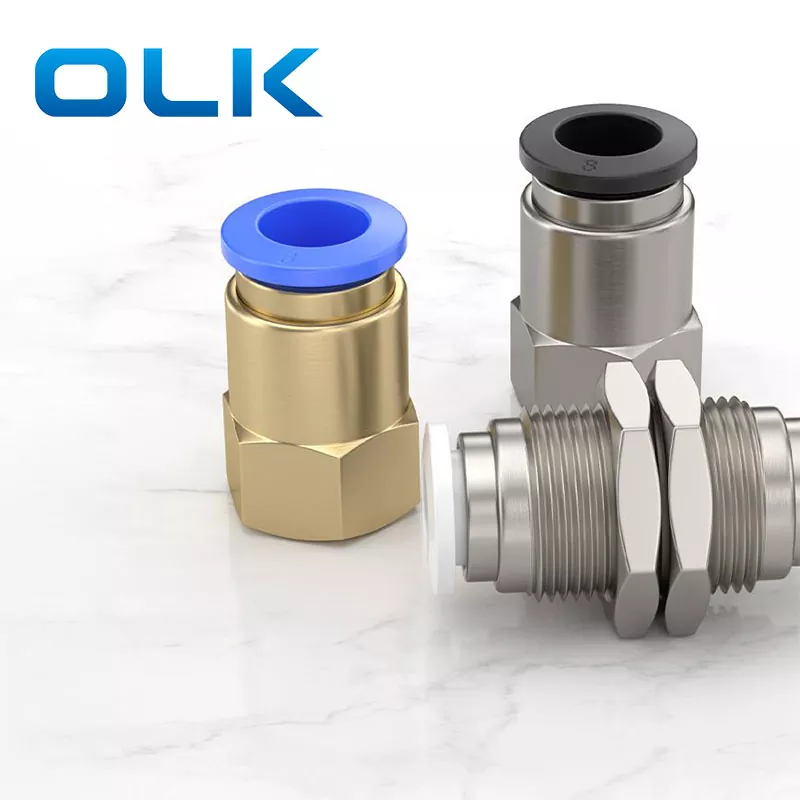

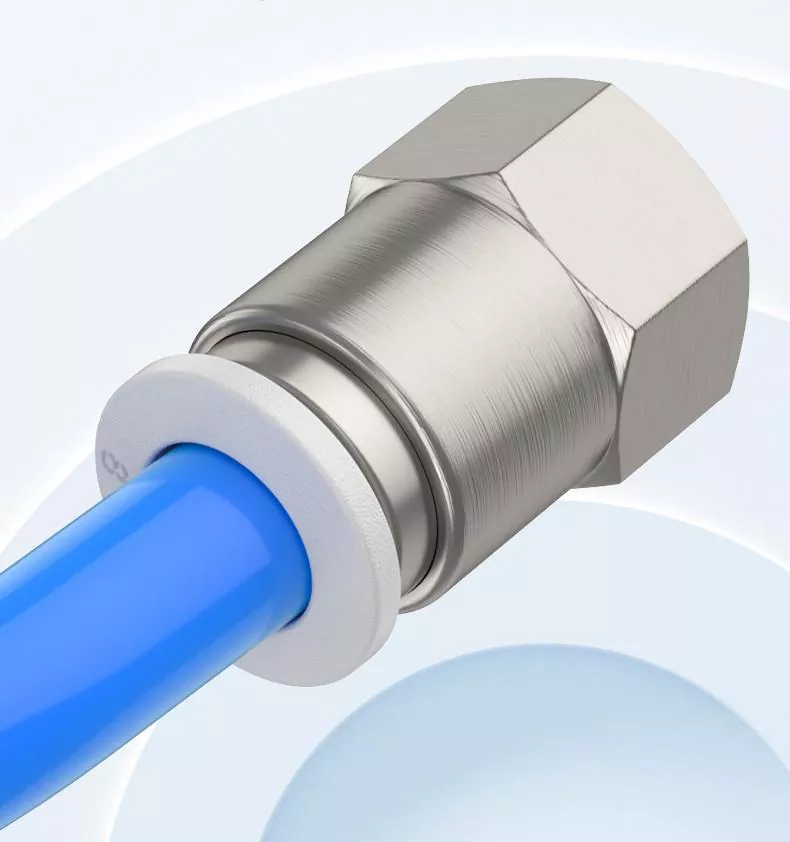

Black,White,BluePCF tvarovka s priamym zasúvaním do trubice a vonkajším závitom s priamym zasúvaním do trubice patria k základnému typu zasúvacej tvarovky. PCF má však priamy vnútorný závit R. Vnútorný závit sa používa na pripojenie komponentov s vonkajším závitom a koniec zasúvacej trubice je pripojený k hadici. Obe podporujú štandardy viacerých závitov, vďaka čomu je vkladanie a vyberanie hadice pohodlné. Produkt má kompaktný tvar s vnútorným rovným závitom a kratšia montáž PCF F
|
Objednávací kód |
|||
|
PCF |
8 |
-- |
01 |
|
Model |
Veľkosť trubice (metrická) |
|
Typ závitu (55° rovný rúrkový závit) |
|
Kovanie série PCF |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Tekutina |
Vzduch/voda (podmienené)/vákuum |
|
Prevádzkový tlak |
0-1,0 MPa |
|
Vákuový tlak |
-100 kPa (10 torr) |
|
Prevádzková teplota |
-10-60 ℃ |
|
Materiál |
NYLON (PA), Polyuretán (PU) |
|
Inch Tube Fitting |
Metrická hadicová armatúra |

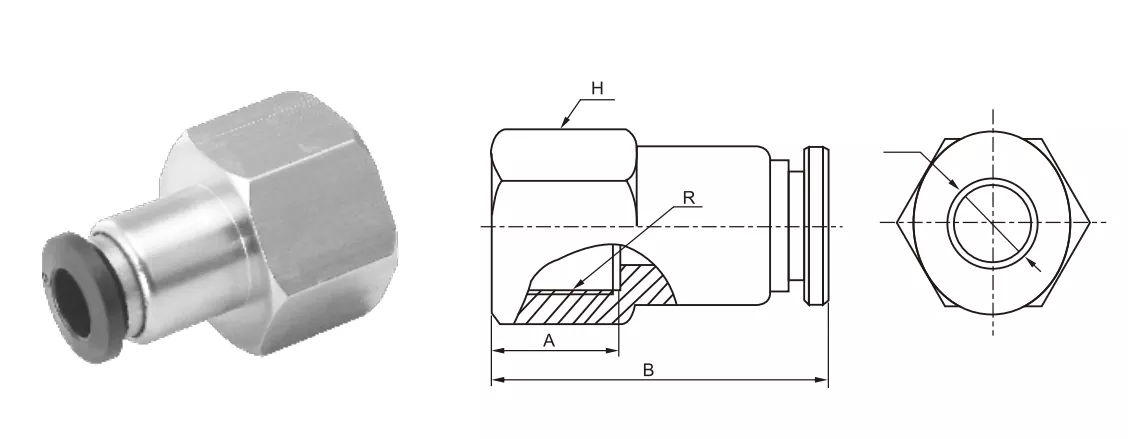

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Typ |
Push-in-konektor |
|
|
Podpora typu závitu |
BSPT / NPT / Metrické |
|
|
Niť |
Mužský |
Žena |
|
Inštalácia |
Zaskrutkujte závitové otvory alebo konce valca a iného vybavenia |
Zaskrutkujte do valca alebo spoja s vonkajším závitom |
|
Aplikácia |
Najbežnejší univerzálny model, preferovaný, vybavený zariadením s vnútorným závitom |
Používa sa na spojenie s vonkajšími závitovými armatúrami alebo v situáciách s vysokými nárokmi na priestor |
|
Inštaluje sa na valec alebo teleso ventilu (valec má vnútorné závity), závitový koniec je pripojený k zariadeniu a hadica je vložená na použitie |
Pripojte výstup vzduchu ovládacieho ventilu alebo solenoidového ventilu (s vonkajším závitom) a upevnite zariadenie vnútorným závitom a na druhý koniec vložte hadicu |
|
|
Vyžaduje silnejšiu uzamykaciu silu alebo vyššie požiadavky na tesnenie, často používané v spojení s tesniacim prostriedkom na závity alebo O-krúžkom |
Kvôli obmedzenému priestoru je možné na pripojenie použiť iba vnútorné závity. Môže znížiť celkovú dĺžku spoja |
|
Na aké pneumatické aplikácie sú fitingy PCF s priamym zatlačením do trubice vhodné？
Musí ísť o pripojenie príslušenstva s vonkajším závitom s vysokými nárokmi na priestor
Čo by som mal venovať pozornosť pri použití spoja PCF konektora?
Prevádzkový tlak nesmie prekročiť 1,0 MPa
