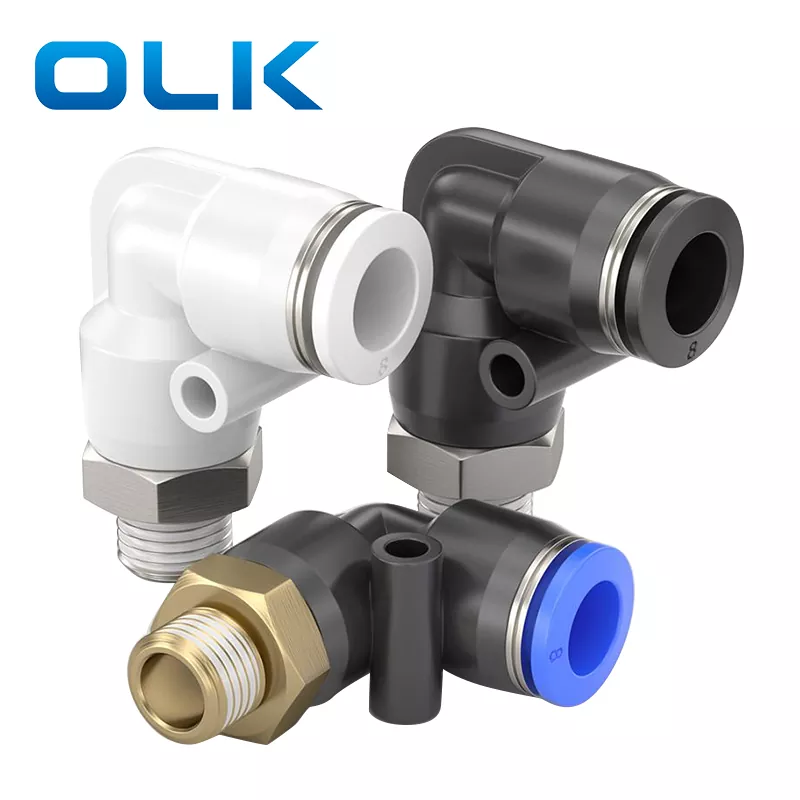

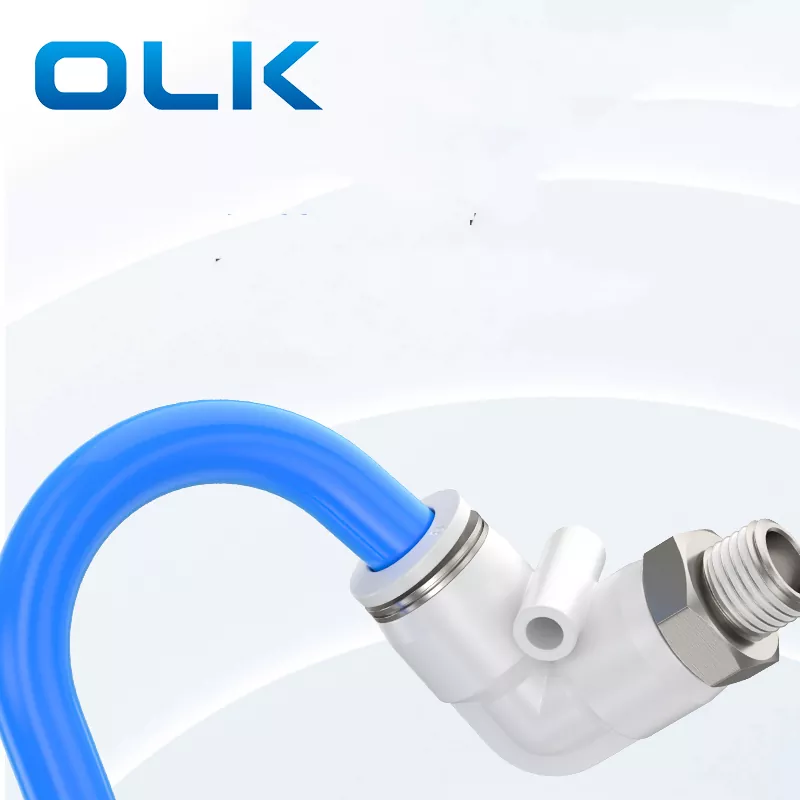

PL mužský lakť zatlačte do trubice kvartál je 90-stupňový lakťový konektor, ktorý je ideálny na použitie v uzavretých priestoroch alebo kde sa vyžaduje presmerovanie hadičiek.
Vlastnosti produktu: Kompaktná štruktúra, vhodná pre malé priestory; Dizajn riadenia pravého uhla, pohodlný pre tracheálne kábly
|
Objednávkový kód |
|||
|
Pl |
8 |
- |
01 |
|
Model |
Veľkosť trubice (metrika) |
|
Typ závitu (55 ° priamka vlákna trubice) |
|
|
4: 4 mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
|
Tekutý |
Vzduch/voda (podmienené)/vákuum |
|
Prevádzkový tlak |
0-1.0MPA |
|
Vákuový tlak |
-100 kpa (10 torr) |
|
Prevádzková teplota |
-10-60 ℃ |
|
Materiál |
Nylon (PA), polyuretán (PU) |
|

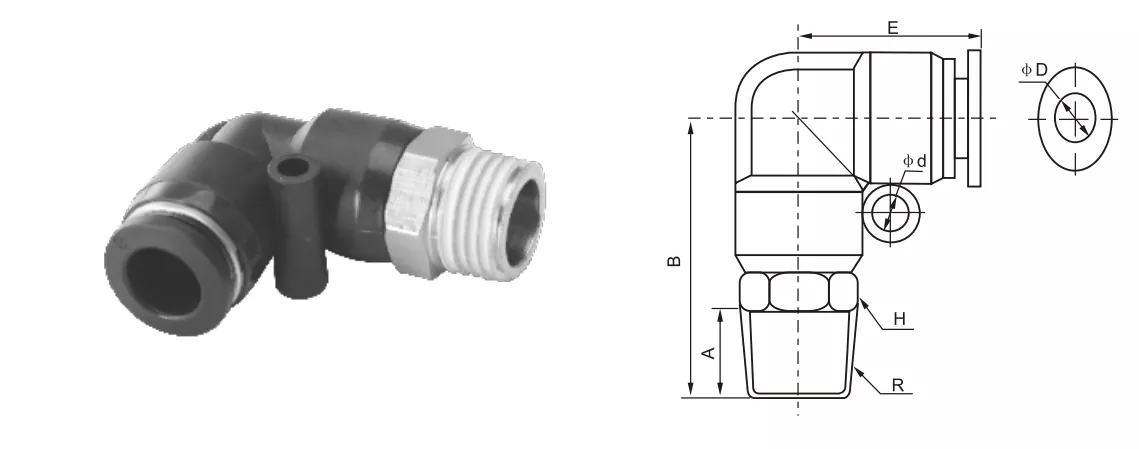

Kŕmenie trubice |
Metrická kováčik |
φd |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
Pl6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
Pl6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
Pl8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
Pl8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
Pl8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
Pl8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Názov/typ |
Popis štruktúry rozhrania |
|
Kalku |
Potrubný kĺb je ohnutý v uhle 90 ° a druhý koniec je vnútorne závit |
|
PL lakte |
Jeden koniec sa vloží a druhý koniec má vonkajšie vlákno 90 ° |
|
Pv lakte |
Oba konce sú typ inzercie trubice, s 90 ° ohyb |
Z akého materiálu je konektor PL vyrobený?
meď
Aké sú názvy častí pripevňovacej trubice?

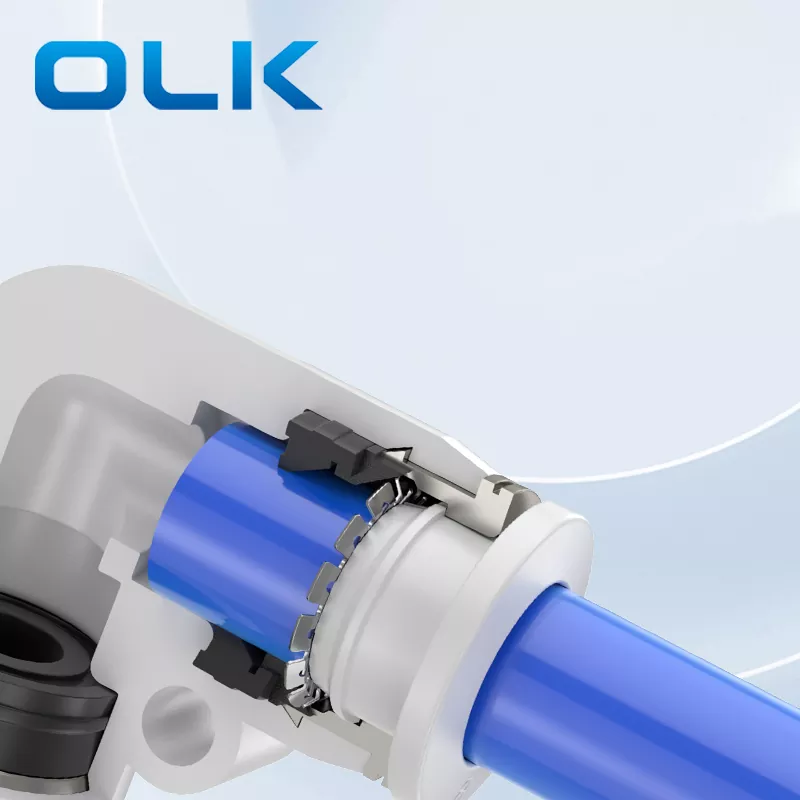

Interná konštrukcia rýchlej spojovacej trubice: uvoľnenie, súprava kariet zliatiny zinku, pružina uzamknutia, zámok, tesnenie sponky, plasty s vysokou pevnosťou
Aký typ vlákna PL je to?
Je to metrické vlákno, M predstavuje.
Čo znamená „lakť“ v pneumatickom montáži?
Lakťové kovovanie ： Pneumatické vybavenie, ktoré umožňuje trubici meniť smer, zvyčajne v uhle 90 stupňov.
