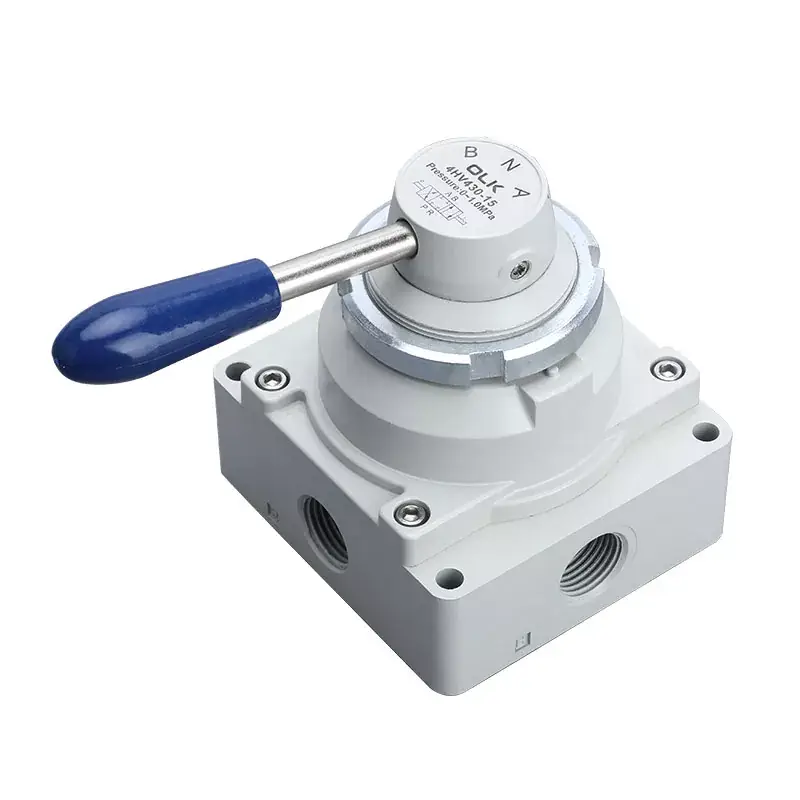

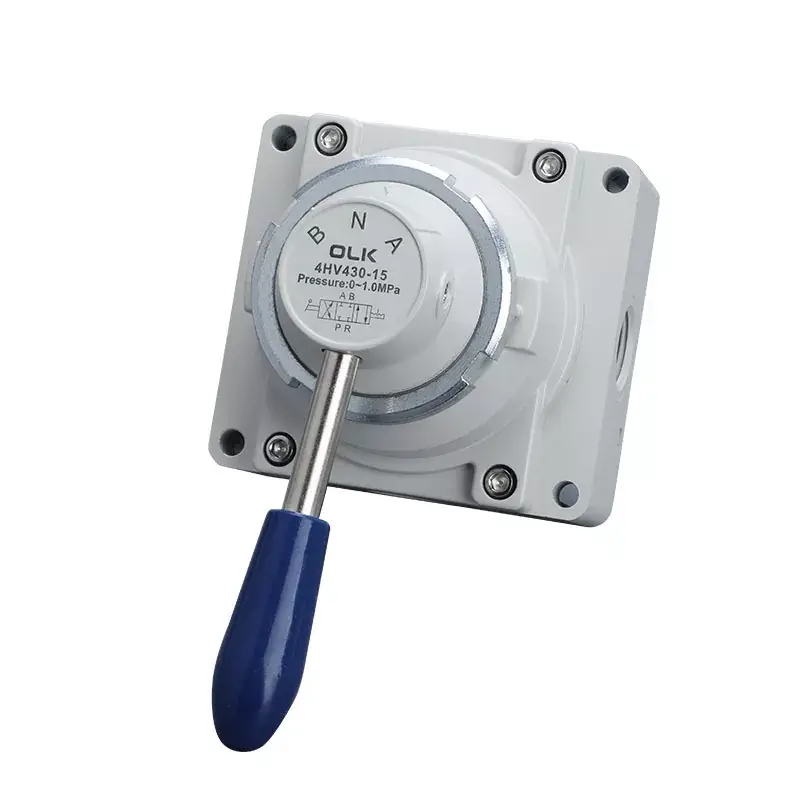

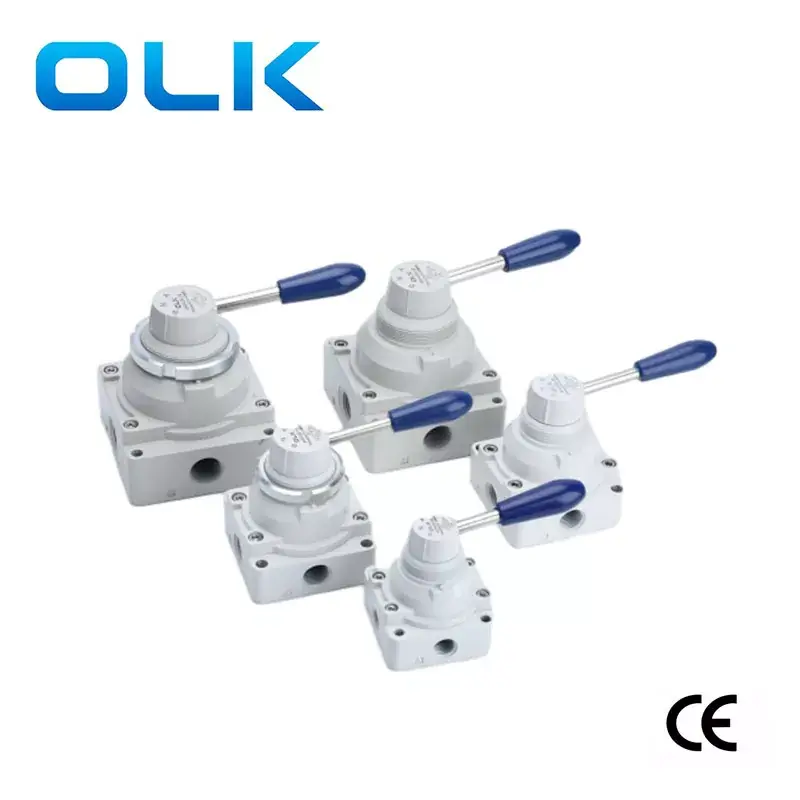

4-cestný manuálny rotačný ventil série 4HV

Model:4HV210-08

Vitajte vo veľkoobchodnom alebo prispôsobenom 4-cestnom manuálnom rotačnom ventile série 4HV z našej továrne kedykoľvek. Poskytneme vám továrenské zľavnené ceny našich produktov. OLK sú výrobcovia a dodávatelia manuálnych ventilov 4HV v Číne.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Odoslať dopyt

Popis produktu

Dvojcestný štvorcestný/trojcestný štvorcestný ručne ovládaný ventil série Ouleikai (OLK) 4HV sa prepína otáčaním ručnej páky, čo ponúka dobrý hmatový pocit a hladkú prevádzku.

Ručne ovládaný ventil 4HV sa vyznačuje veľkou efektívnou prietokovou plochou a nízkou tlakovou stratou, čo pomáha znižovať spotrebu energie a zlepšovať účinnosť pri prenose tekutín. Okrem toho ponúka používateľom na výber dva typy inštalácie: inštalácia na panel a inštalácia zospodu, s montážnymi maticami na inštaláciu panelu.

Celkovo je ručný ventil Ouleikai (OLK) 4HV vysoko výkonný a užívateľsky prívetivý regulačný ventil široko používaný v rôznych priemyselných odvetviach. Ak chcete získať podrobnejšie informácie o ručnom ventile 4HV, odporúčame vám prečítať si súvisiacu príručku k produktu alebo sa porozprávať s odborným technickým personálom.

4HV manuálny ventil Charakteristiky produktu

1. Hladké a ľahké otáčanie s dobrým hmatovým pocitom, presné polohovanie:

2. Veľká efektívna prietoková plocha s nízkou tlakovou stratou;

3. Veľká efektívna prietoková plocha;

4. Dostupné sú dva spôsoby inštalácie: panelová a spodná inštalácia. Inštalácia panelu sa dodáva s montážnymi maticami.

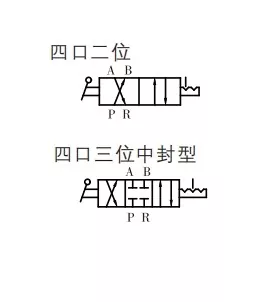

Ručný otočný štvorcestný ventil série 4HV Symbol:

Objednávací kód
4HV	2	30	__	8	S
Model	séria	pozíciu		Veľkosť portu	Typ inštalácie:
4HV: Ručný otočný ventil série 4HV	séria 2:200	Pozícia 10:2 4 Port		06:PT1/8	Prázdne
	séria 3:300	Pozícia 30:3 4 Port		08:PT1/4	S: Montáž na panel (s maticou ventilu)
	séria 4:400			10:PT3/8
				15:PT1/2
				20:PT3/4

Ručný 4cestný otočný ventil série 4HV Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	ručné ovládanie
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0∼1,0 (~145)
Zaručená odolnosť voči tlaku	1,5 MPa (215 psi)
Pracovná teplota °C	-20-70

Štvorcestný manuálny otočný ventil série 4HV s rôznymi parametrami

model	Priemer portu	počet pozícií	Efektívna plocha prierezu mm² (hodnota CV)
4HV210-06	PT1/8	2 poloha 4 cesta	14,0 (0,78)
4HV230-06	PT1/8	3 poloha 4 cesta	14,0 (0,78)
4HV210-08	PT1/4	2 poloha 4 cesta	14,0 (0,78)
4HV230-08	PT1/4	3 poloha 4 cesta	14,0 (0,78)
4HV310-08	PT1/4	2 poloha 4 cesta	30,0 (1,67)
4HV330-08	PT1/4	3 poloha 4 cesta	30,0 (1,67)
4HV310-10	PT3/8	2 poloha 4 cesta	33,0 (1,83)
4HV330-10	PT3/8	3 poloha 4 cesta	33,0 (1,83)
4HV410-15	PT1/2	2 poloha 4 cesta	88,0 (4,89)
4HV430-15	PT1/2	3 poloha 4 cesta	88,0 (4,89)
4HV410-20	PT3/4	2 poloha 4 cesta	95,0 (5,27)
4HV430-20	PT3/4	3 poloha 4 cesta	95,0 (5,27)

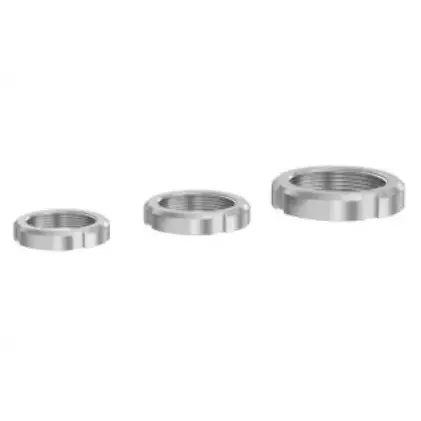

Matica ventilu ovládaná 4-cestným 4HV ručným ventilom:

Model:	vlákno:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1,5

OLK Pneumatické ručné rotačné ventily – porovnanie 5 modelov
Foto
Model OLK	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
pozícia	2 Poloha 4 Spôsob	3 Pozícia 4 Spôsob	3 Pozícia 4 Spôsob	3 Pozícia 4 Spôsob	3 Pozícia 4 Spôsob
	3 Pozícia 4 Spôsob
Veľkosť portu	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Vlastnosti produktu	Montáž na panel	A: Štvoruholníkové rozhranie B: obojstranné rozhranie, s útlmom zvuku v spodnej časti			Prázdny: Jeden otvor na jednej strane L: Dva otvory na opačných stranách; D: Štyri otvory na dne;

Rukoväť	Odnímateľná rukoväť	Odnímateľná rukoväť	Odnímateľná rukoväť	Neodnímateľné / plastové rukoväte	Odnímateľná rukoväť, rukoväť proti obareniu

Rozmery základne	Séria 200: 62 mm Séria 300: 74 mm Séria 400: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D
