HV Series Manual Rotuing Valve 4 Way

Nasleduje úvod do manuálneho rotačného ventilu série HV, Olk dúfam, že vám pomôže lepšie porozumieť ručne ovládaným ventilom HV série. Vitajte nových a starých zákazníkov, aby s nami naďalej spolupracovali, aby vytvorili lepšiu budúcnosť!

Odoslať dopyt

Popis produktu

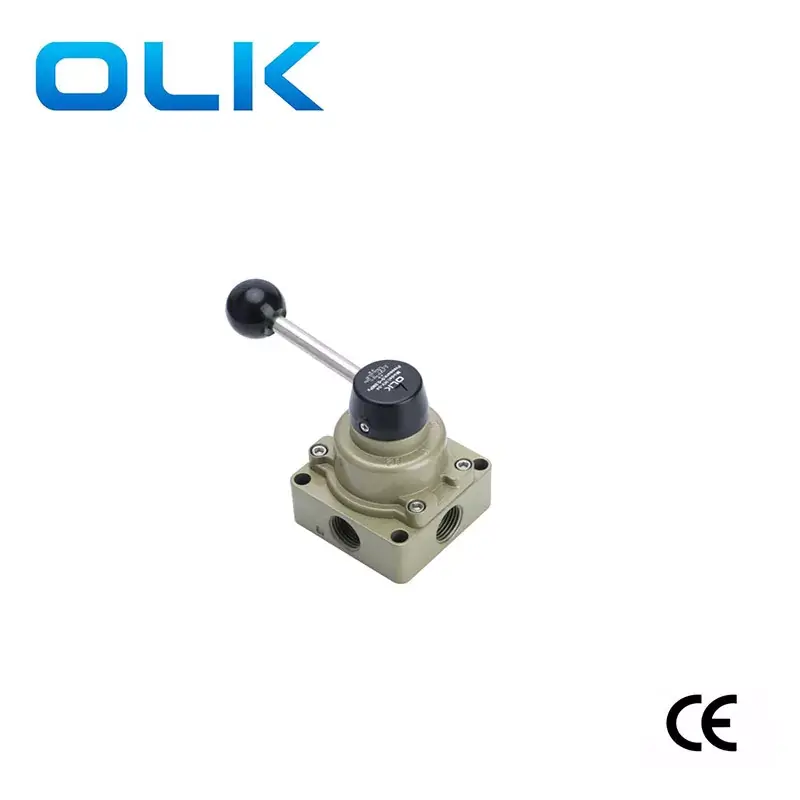

OLK IS HV Series Manual Rotuing Valve 4 Way Výrobca a dodávateľ v Číne.ULEIKAI (OLK) HV-02/03/04 Štvorcestné ručne ovládané ventily s hliníkovou zliatinovou základňou a puzdrom s oxidačnou oxidáciou povrchu, ktorý ponúka vynikajúcu odolnosť proti opotrebeniu a tesniacich vlastností pod tlakom. Hliníková zliatina má vynikajúce fyzikálne vlastnosti v porovnaní s čistým hliníkom. Rozdiel medzi manuálnymi ventilmi HV-02, HV-03 a HV-04 leží vo veľkosti rozhrania. Tieto ventily majú tri nastaviteľné ozubené kolesá s čírymi značkami prevodového stupňa a bežne sa používajú na reguláciu valcov, okrem iného.

Rotujúce ventily HV Series Rotujúce ventily Rôzne prevodové stupne vedú k rôznym akciám valca.

Po prepnutí na prevodový stupeň B, výfukový port B uvoľní vzduch, otvory výfukového otvoru A a valc sa rozširuje.

Po prepnutí na N -prevodový stupeň sú výfukové porty A aj B zatvorené a valec sa zastaví uprostred cesty.

Po prepnutí na prevodový stupeň 01 uvoľní výfukový otvor vzduch, otvory výfukových rôs B a valcový výstup.

HV-02 Symbol manuálneho ventilu:

HV Series Manuálne rotujúce ventily 4 spôsoby štandardnej špecifikácie

Model	HV200A-02	HV230A-02	HV200B-02	HV230B-02
Pracovné médium	Vzduch （filter cez obrazovku filtra nad 40 μm）
Režim	Ovládanie ruky
Veľkosť prístavu	Vstup = výstup = pt1/4
Tlakový rozsah	0,15-0,8 MPa (21-114psi)
Pozícia	2/4 port	3/4 port	2/4 port	3/4 port
Tlak	‘-10-60 ℃
Nátlak	1,5 MPA (215 psi)

OLK pneumatické rotačné ventily - 5 modelov porovnanie
Fotografia
OLK model	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Pozícia	2 Poloha 4 spôsob	3 Poloha 4 spôsob	3 Poloha 4 spôsob	3 Poloha 4 spôsob	3 Poloha 4 spôsob
	3 Poloha 4 spôsob
Veľkosť prístavu	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1 / 4, PT3 / 8, PT1 / 2	PT1 / 4, PT3 / 8, PT1 / 2	G1/4
Vlastnosti produktu	Upevnenie panela	A: Kvadrilaterálne rozhranie B: Dvojnásobné rozhranie, so zvukovým útlvom na spodnej časti			Blank ： Jeden otvor na jednej strane l ： Dva otvory na opačných stranách ； d ： Štyri diery na spodnej časti ；

Manipulovať	Odnímateľná rukoväť	Odnímateľná rukoväť	Odnímateľná rukoväť	Netiahnuteľné/ plastové rukoväte	Odnímateľná rukoväť, rukoväť proti scald

Rozmery základne	200 série: 62 mm 300 série: 74 mm 400 série: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8d

Model	HV300-02	HV330-02	HV300-03	HV330-03	HV300-04	HV330-04
Pracovné médium	Vzduch （filter cez obrazovku filtra nad 40 μm）
Režim	Ovládanie ruky
Veľkosť prístavu	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	PT1/2
Tlakový rozsah	0,15-0,8 MPa (21-114psi)
Pozícia	2/4 port	3/4 port	2/4 port	3/4 port	2/4 port	3/4 port
Tlak	‘-10-60 ℃
Nátlak	1,5 MPA (215 psi)
