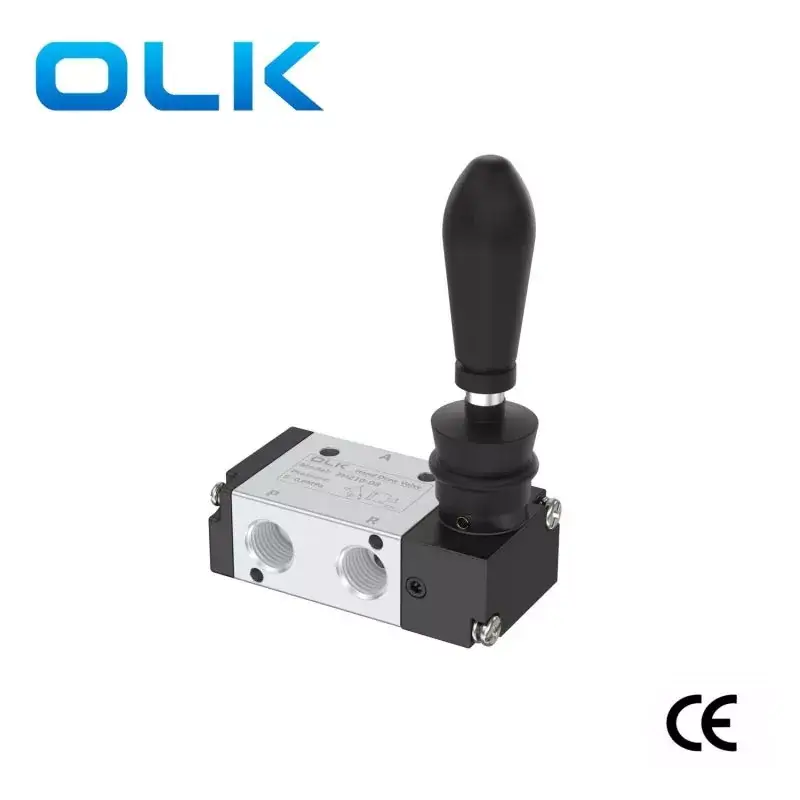

3-cestný pákový ventil série 3H

Model:3H210-08

Ako profesionálny výrobca 3-cestného pákového ventilu série 3H si môžete byť istí, že si kúpite 2/3 ručný pákový ventil série 3H

Odoslať dopyt

Popis produktu

OLK je profesionálny 3-cestný pákový ventil série 3H výrobca a dodávateľ v Číne, môžete si byť istí veľkoobchodným a prispôsobeným 3-cestným pákovým ventilom série 3H z našej továrne a my vám ponúkneme tie najlepšie popredajné služby a včasné dodanie. z našej továrne a OLK vám ponúkne najlepší popredajný servis a včasné dodanie.

Ručný pákový ventil Ouleikai (OLK) 3H série 2/3 využíva ručný pákový pohon, ktorý používateľom uľahčuje manuálne ovládanie smeru toku plynu s jednoduchou obsluhou a bez potreby externého zdroja energie.

Poznámky: Neprekračujte rozsah menovitého pracovného tlaku ručného pákového ventilu, aby ste neovplyvnili bezpečnosť a stabilitu produktu.

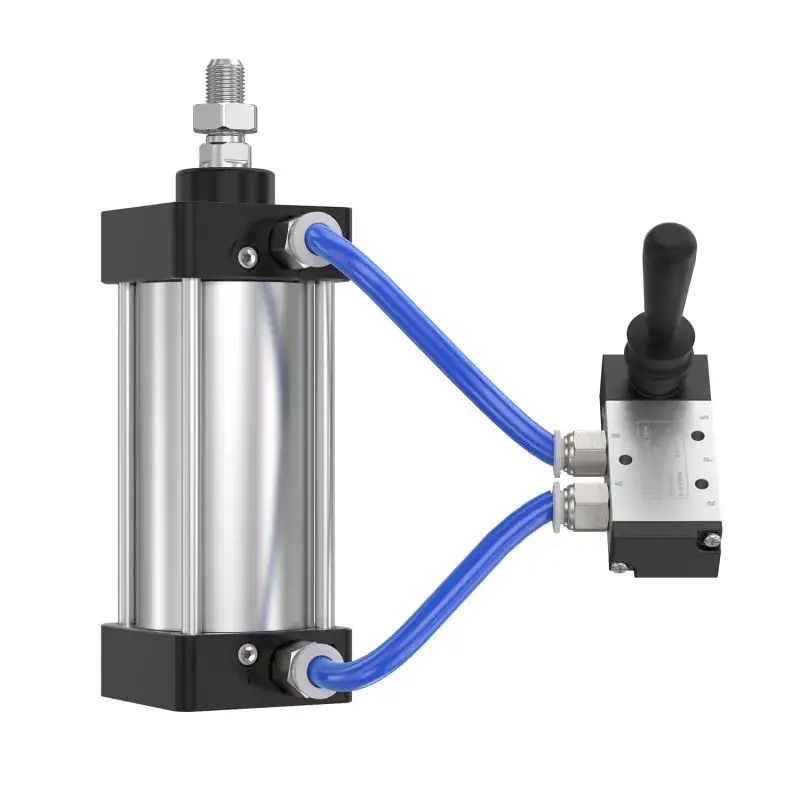

Použiteľné scenáre: Malé pneumatické systémy: Dvojcestný trojcestný ručný pákový ventil 3H je vhodný na ovládanie plynu v malých pneumatických zariadeniach, jednoduchých pneumatických strojoch atď.

SYMBOL:

Objednávací kód:
3H	2	10	08
MODEL:	KÓD	TYP VENTILU	VEĽKOSŤ PORTU
2-polohový 3-cestný ručný pákový ventil série 3H	séria 2:200	Stav 10:2	06:G1/8
	séria 3:300		08:G1/4
	séria 4:400		10:G3/8
			15:1/2

3H séria 2/3 ručný pákový ventil Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Priame manuálne ovládanie
počet pozícií	Dve polohy tri cesty
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0-0,8 (0-114)
Zaručená odolnosť voči tlaku	1,2 MPa (170 psi)
Pracovná teplota °C	-50-60
Materiál tela	hliníkovej zliatiny

3H séria 2/3 ručný pákový ventil rôzne parametre

model	Priemer portu	Efektívna plocha prierezu mm² (hodnota CV)
3H210-06	G1/8	14,0 (0,78)
3H210-08	G1/4	16,0 (0,89)
3H310-08	G1/4	25,0 (1,39)
3H310-10	G3/8	30,0 (1,67)
3H410-15	G1/2	50,0 (2,79)
