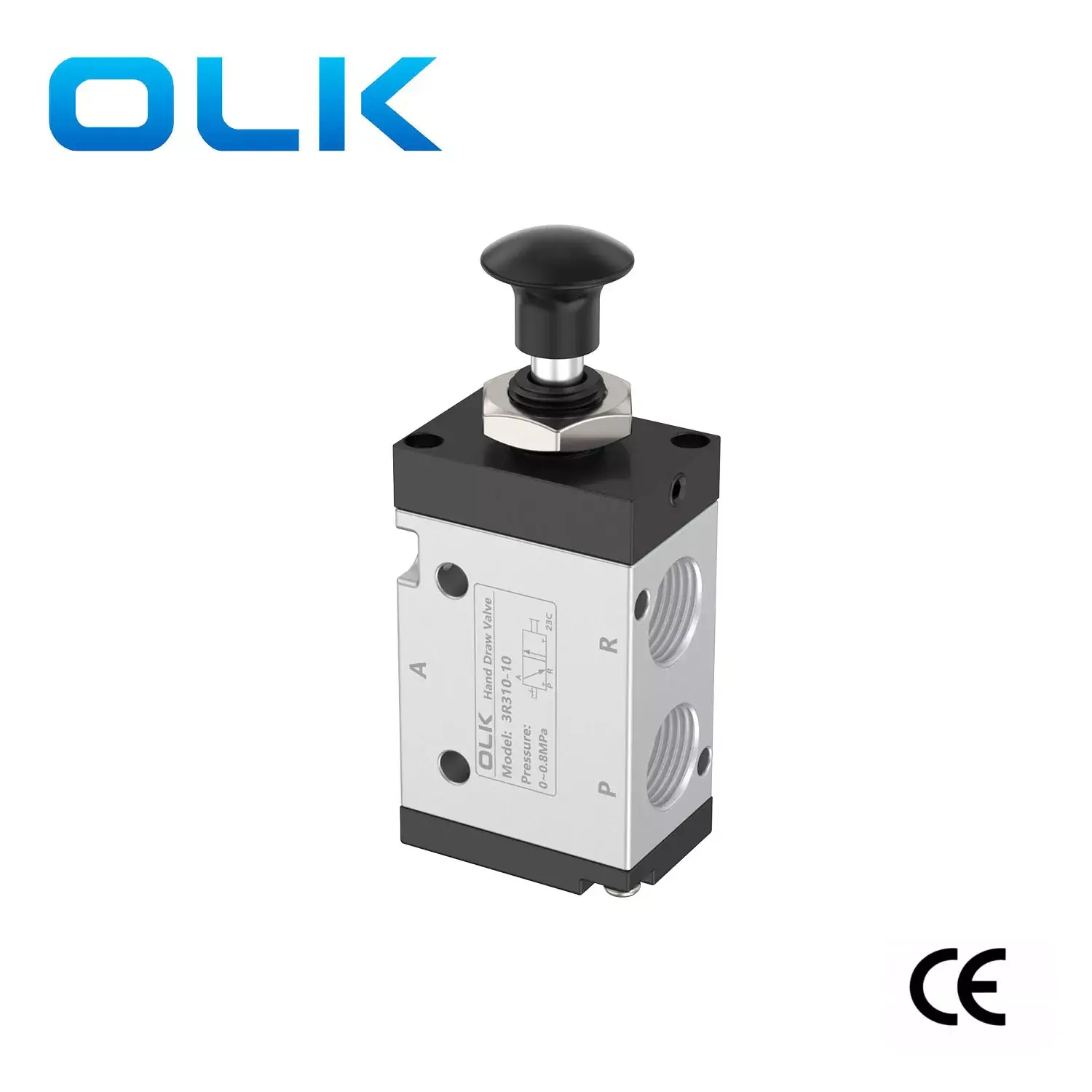

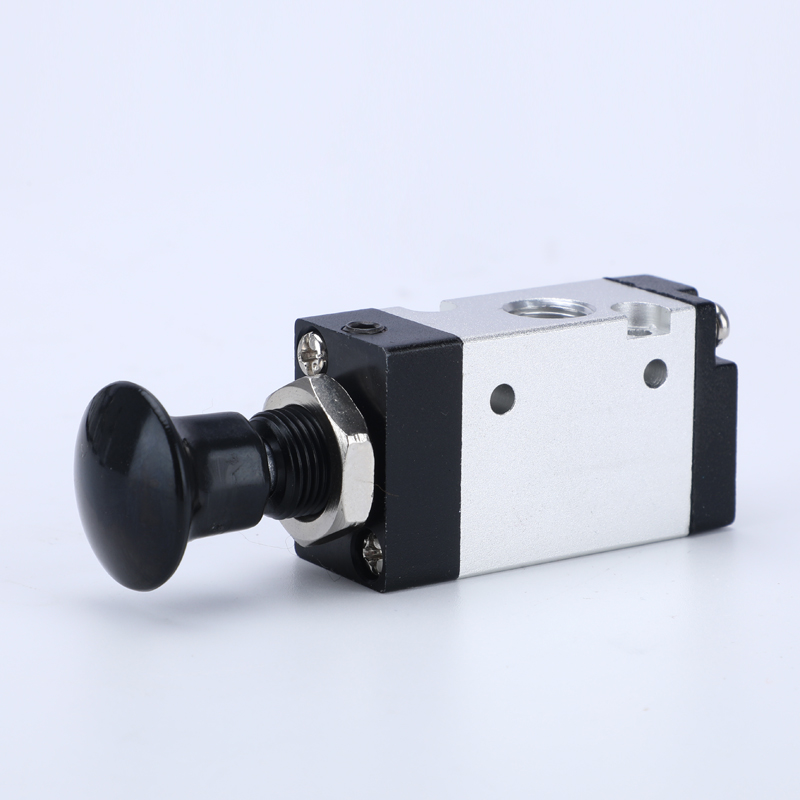

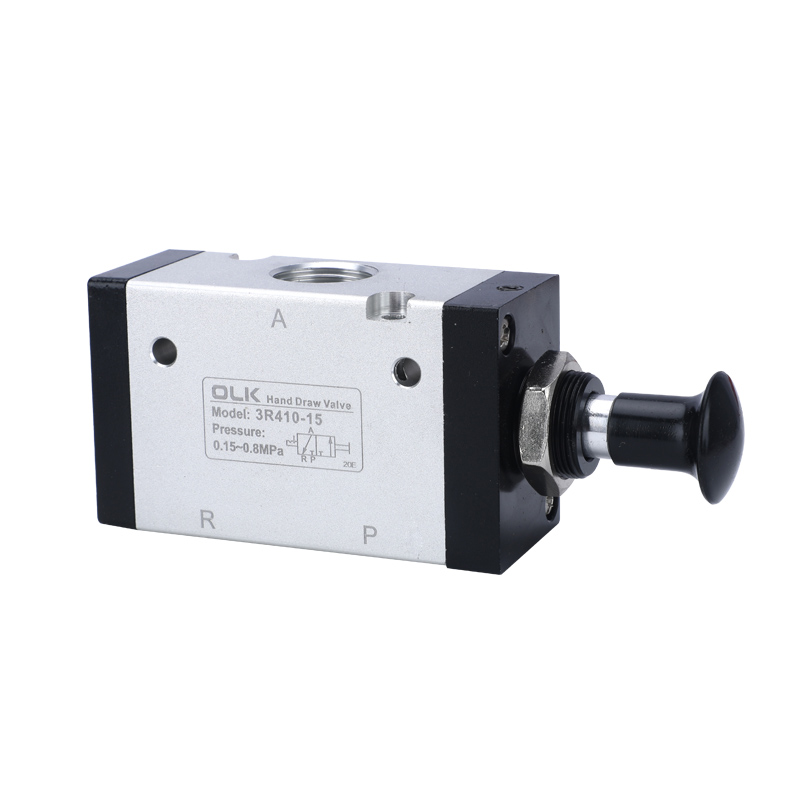

Ručne ovládaný 3-cestný ventil série 3R

Model:3R210-08

Ako profesionálna výroba 3-cestného ručne ovládaného ventilu série 3R si môžete byť istí, že si kúpite ručný ventil 3R z našej továrne a OLK vám ponúkne najlepší popredajný servis a včasné dodanie.

Odoslať dopyt

Popis produktu

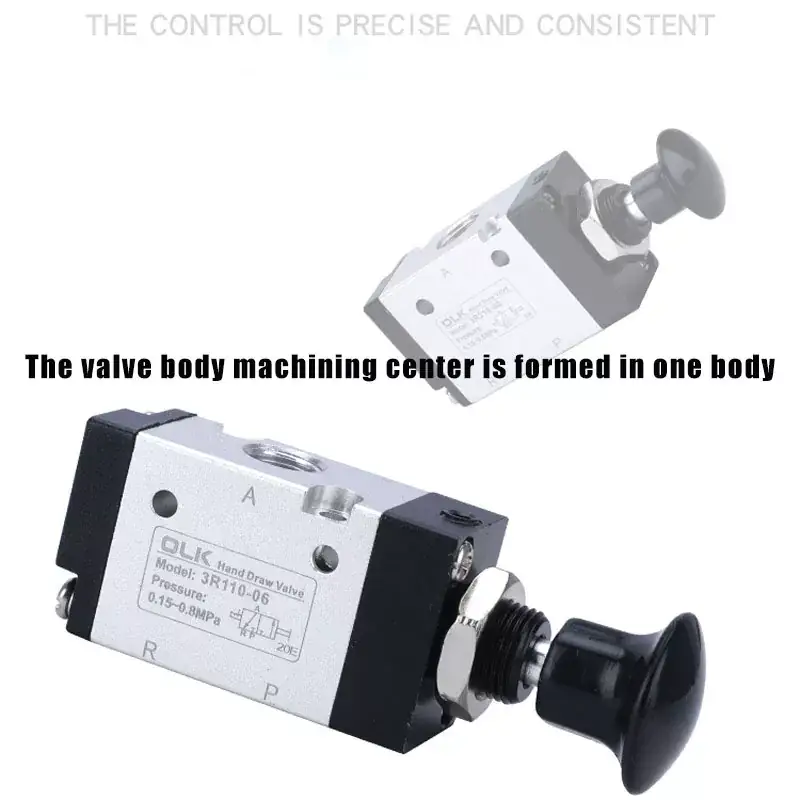

Ouleikai (OLK) vyrába od roku 2003 ručný pákový ventil série 3R, ktorý môže nahradiť ručný ventil AIR TAC - typ 3L. Ručný ventil 3R ovláda smer priamou ručnou prevádzkou. Dvojcestný trojcestný ventil má jeden vstup, jeden výstup a jeden výfukový otvor. Vstup je vybavený filtračným sitom na odstránenie nečistôt zo vzduchu, zamedzenie kontaminácie a úniku vzduchu tesniaceho krúžku. Hliníkový povrch telesa ventilu je pieskovaný a rozhrania sú bez otrepov, s viacerými priemermi rúrok na výber (M5, G1/8, G1/4, G3/8, G1/2).

manuálny ventil série 3R SYMBOL:

Objednávací kód:
3R	2	10	08
MODEL:	SÉRIA:	FUNKCIA:	VEĽKOSŤ PORTU:
3R:3/2 cestný ručný ventil	séria 1:100	10:2 POZÍCIA	Séria 100:06:G1/8
	séria 2:200		Séria 200:06:G1/8
	3:300 sérií		Séria 200:08:G1/4
			Séria 300:08:G1/8
			Séria 300:10:G3/8

3-cestný ručný ventil série OLK 3R Charakteristika produktu

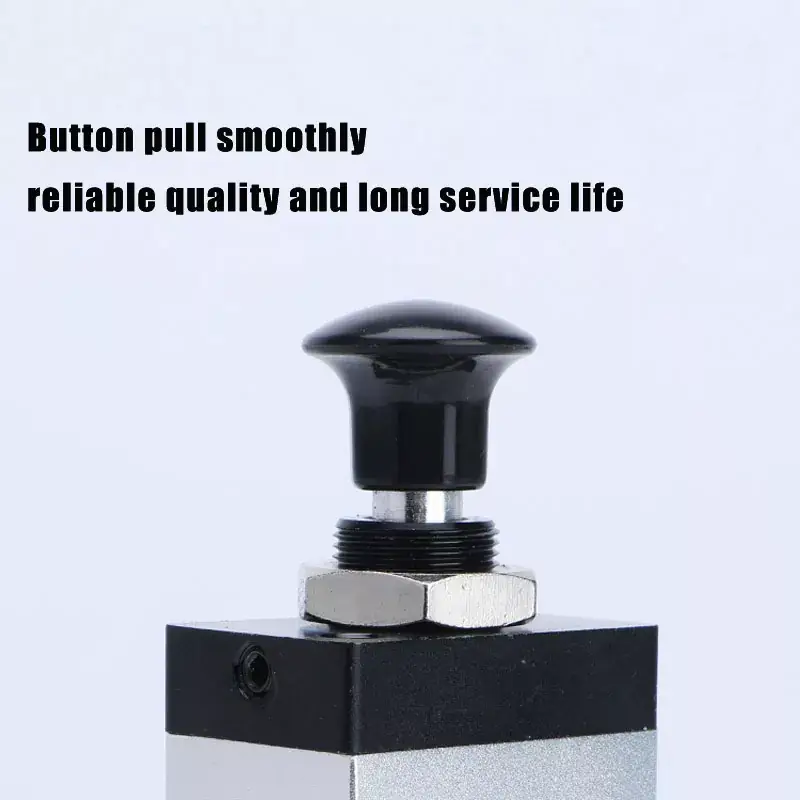

1. Manuálne ovládanie, koaxiálne s osou pre jednoduché a presné polohovanie, zaisťujúce spoľahlivosť.

2. Štruktúra piestového typu s vynikajúcim tesnením, kompaktná veľkosť, nízka hmotnosť a jednoduchá montáž.

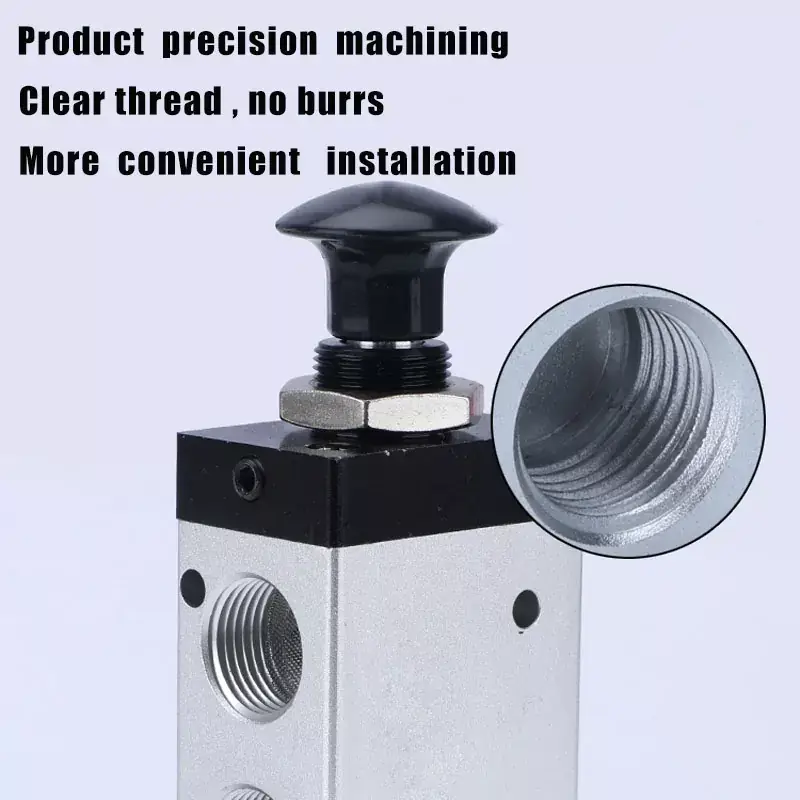

3. Vnútorné otvory spracované špeciálnymi technikami, výsledkom čoho je minimálny trecí odpor a predĺžená životnosť.

4. Nevyžaduje mazanie olejom.

5. Jednoduchá inštalácia s viacerými montážnymi polohami, čo uľahčuje pohodlné používanie.

3R ručný ventil 3-cestný Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Manuálna priama akcia
počet pozícií	Dve polohy tri cesty
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0-0,8 (0-114)
Zaručená odolnosť voči tlaku	Objednávací kód
Pracovná teplota °C	-20-70

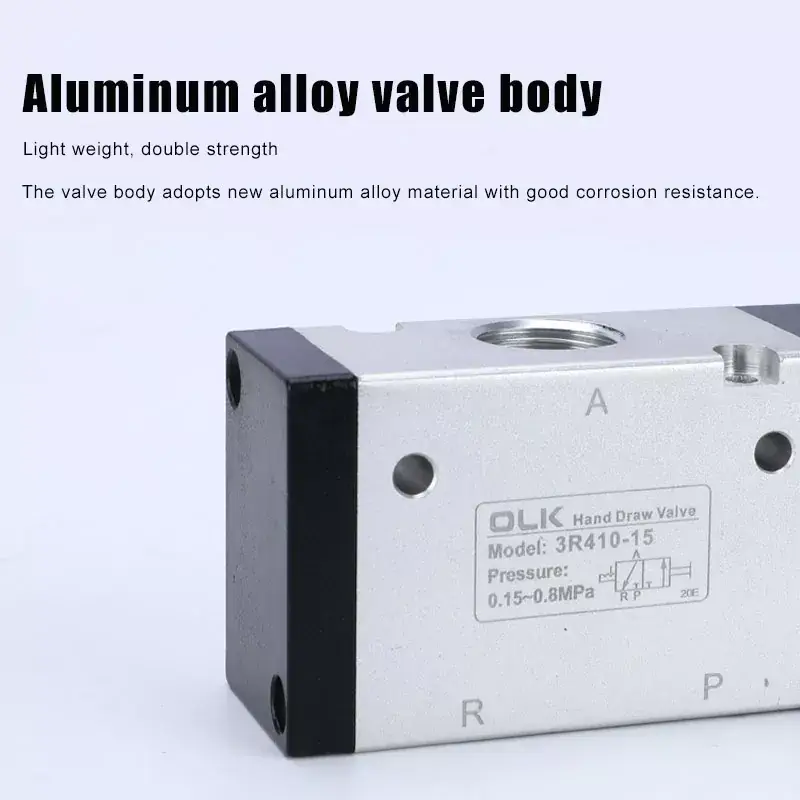

Materiál tela	hliníkovej zliatiny

rôzne parametre

model	Priemer portu	Prietoková plocha mm² (hodnota CV)
3R110-M5	M5	5,5 (0,3)
3R110-06	G1/8	12,0 (0,67)
3R210-06	G1/8	14,0 (0,78)
3R210-08	G1/4	16,0 (0,89)
3R310-08	G1/4	25,0 (1,39)
3R310-10	G3/8	30,0 (1,67)
