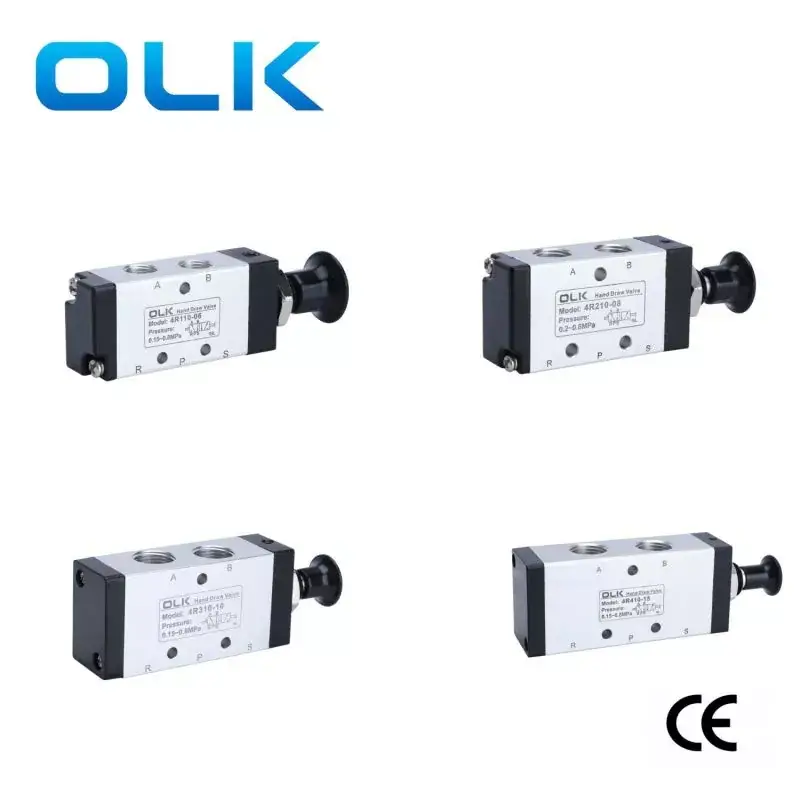

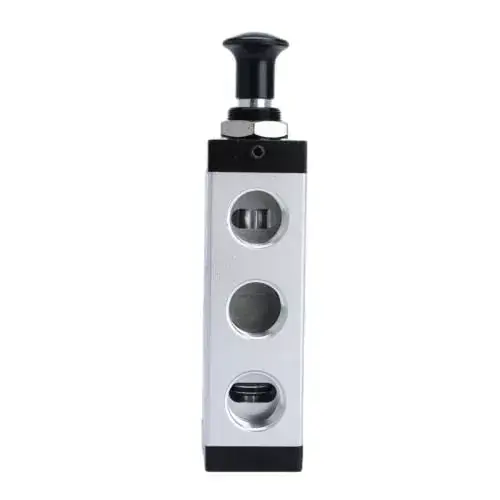

Ručne ovládaný 5-cestný ventil série 4R

Model:4R210-08

Ako profesionálna 5-cestná výrobca ručne ovládaných ventilov série 4R si môžete byť istí, že si kúpite ručne ovládaný ventil série 4R v našej továrni a spoločnosť OLK vám ponúkne tie najlepšie popredajné služby a včasné doručenie.

Brand:
OLK
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Position:
2 Position 5 Way

Odoslať dopyt

Popis produktu

Ručný 5-cestný ventil série Ouleikai (OLK) 4R má 2/5 dizajn, ktorý umožňuje ovládanie a prepínanie rôznych plynov, vhodné pre požiadavky rôznych pneumatických systémov. Operácia ručného ťahania riadi zmenu smeru, vďaka čomu je pre operátorov pohodlné manuálne ovládať smer prúdenia plynu s vysokou flexibilitou.

Poznámky: Neprekračujte rozsah menovitého pracovného tlaku ručného ventilu, aby ste neovplyvnili bezpečnosť a stabilitu produktu. Scenáre použitia: Používa sa na kontrolu plynu v laboratórnych plynových systémoch a podobných aplikáciách.

SYMBOL:

Objednávací kód:
4R	2	10	08
MODEL:	SÉRIA	FUNKCIA:	VEĽKOSŤ PORTU:
Ručný ventil 4L:5/2	séria 1:100	Stav 10:2	Séria 100:06:G1/8
	2:200 sérií		Séria 200:06:G1/8
	3:300 sérií		Séria 200:08:G1/4
			Séria 300:08:G1/8
			Séria 300:10:G3/8

OLK 4R ručne ovládaný ventil 5-cestný Všeobecné parametre

pracovné médium	Vzduch (filtrovaný cez filter nad 40 μm)
Akcia	Manuálna priama akcia
mazanie	zbytočné
Rozsah pracovného tlaku MPa (psi)	0-0,8 (0-114)
Zaručená odolnosť voči tlaku	1,5 MPa (215 psi)
Pracovná teplota °C	-20-70
Materiál tela	hliníkovej zliatiny

Ručný ventil série OULEIKAI 4R s 5 cestnými rôznymi parametrami

model	Priemer portu	Prietoková plocha mm² (hodnota CV)
4R110-M5	M5	5,5 (0,3)
4R110-06	G1/8	12,0 (0,67)
4R210-06	G1/8	14,0 (0,78)
4R210-08	G1/4	16,0 (0,89)
4R310-08	G1/4	25,0 (1,39)
4R310-10	G3/8	30,0 (1,67)
4R410-15	G1/2	50,0 (2,79)

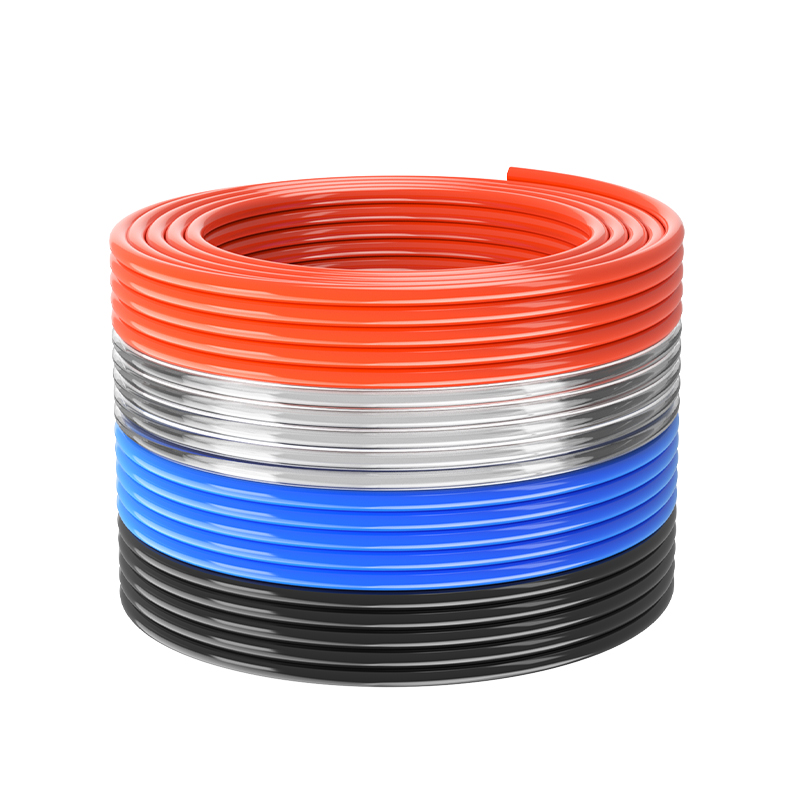

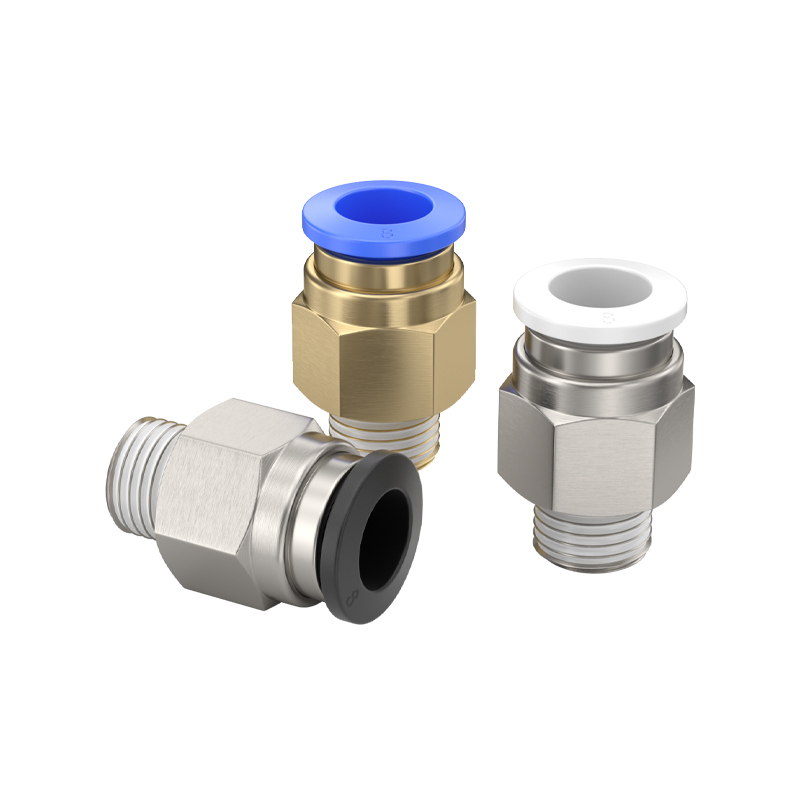

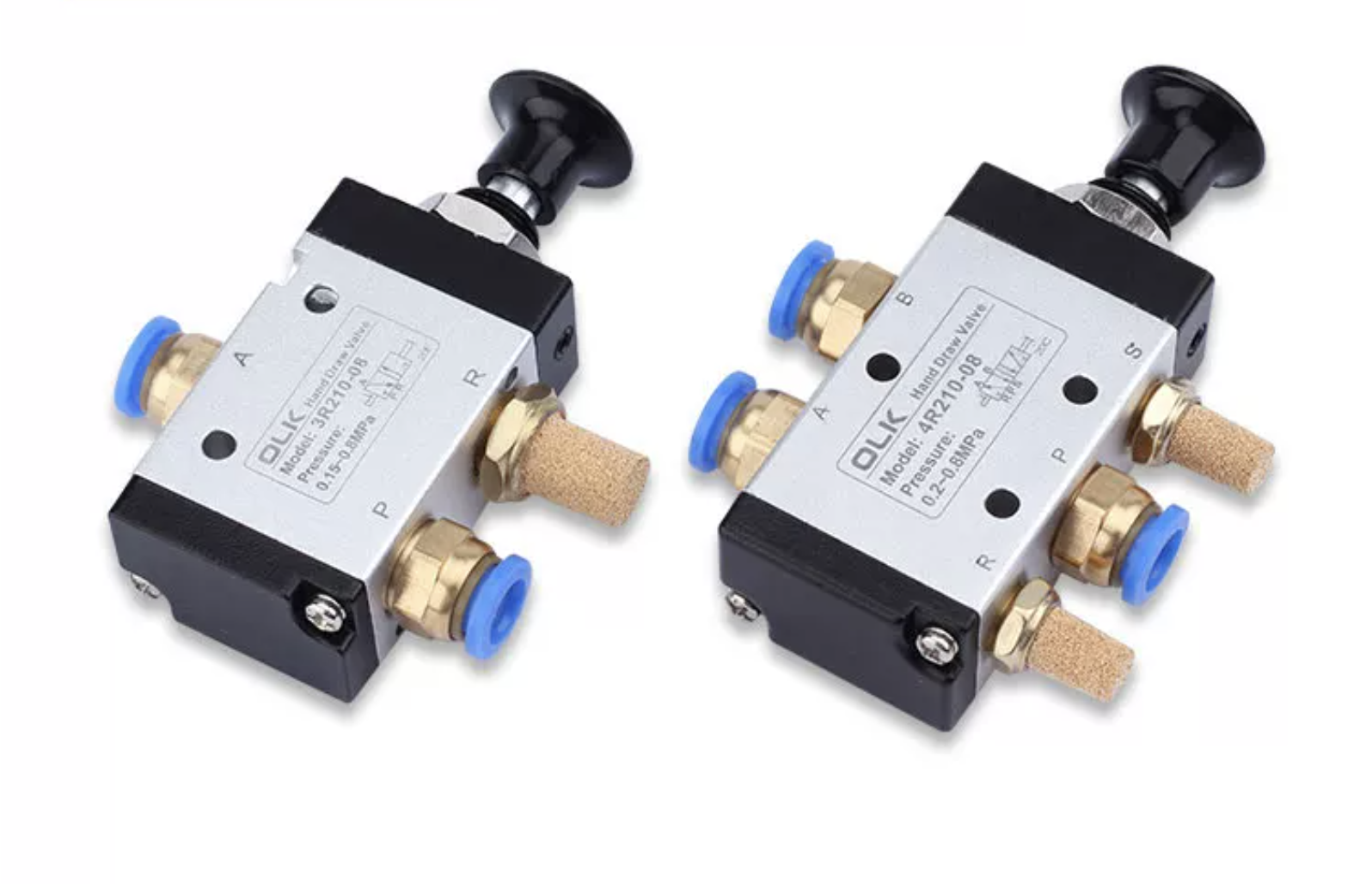

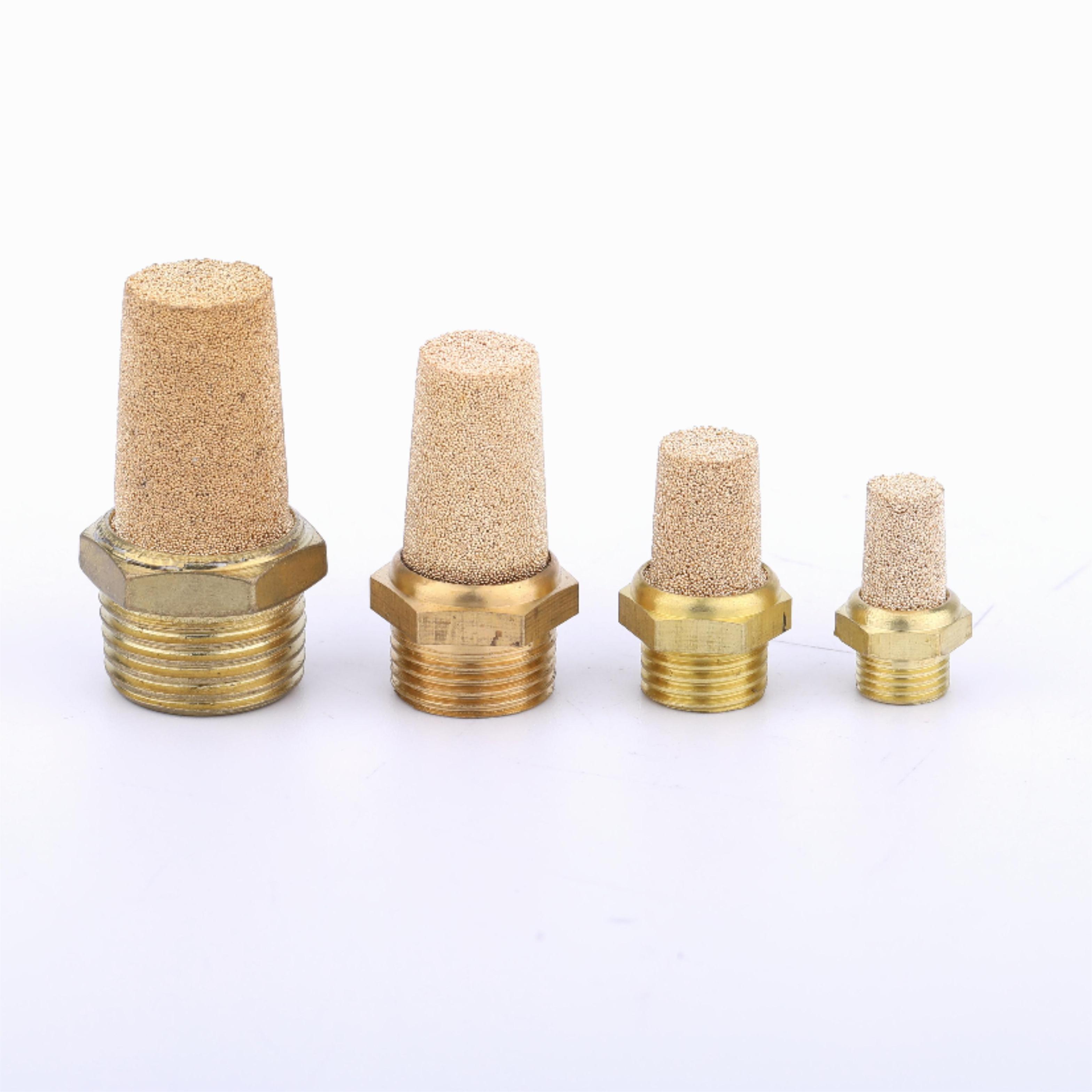

Vzhľad 3R/4R namontovaný na ručnom ventile	PU TRUBKA	PC SPOJ	VEŽOVÝ TLMIČ

Časté otázky:

1: Vystupuje z ventilu vzduch iba po stlačení tlačidla?

áno. Toto je momentálny mechanický ventil. Vzduch prúdi iba po stlačení tlačidla. Po uvoľnení tlačidla sa ventil automaticky vráti do pôvodnej polohy a prívod vzduchu sa preruší.

2: Aký je rozdiel medzi mechanickými ventilmi série 210 a 310?

Hlavným rozdielom je veľkosť tela a prietoková kapacita.

Séria 210: Kompaktná veľkosť, vhodná pre aplikácie s nižšou spotrebou vzduchu.

Séria 310: O jednu veľkosť väčšia ako séria 210, poskytuje vyššiu prietokovú kapacitu.

Séria 410: Väčšia ako séria 310 a vhodná pre aplikácie vyžadujúce ešte väčší prietok vzduchu.

Prevádzková funkcia zostáva rovnaká; výber závisí predovšetkým od požadovaného prietoku a inštalačného priestoru.

3: Má ventil zabudovaný filter?

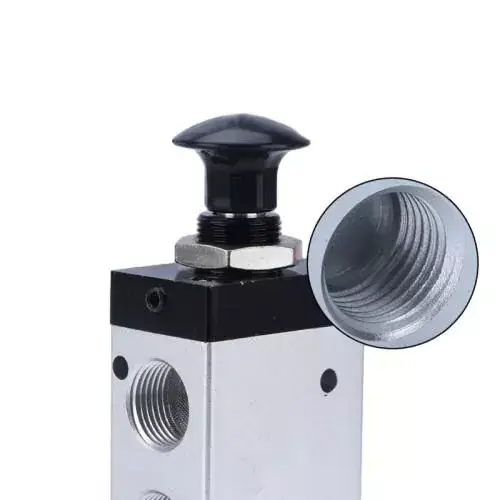

áno. Hlavný prívod vzduchu ventilu OLK je vybavený vstavaným filtračným sitom, ktoré pomáha zabrániť vniknutiu prachu a častíc do tela ventilu, čím sa zvyšuje spoľahlivosť a predlžuje sa životnosť.

4: Ako si môžem vybrať medzi ventilmi série 4R210, 4R310 a 4R410?

Ak vaša aplikácia vyžaduje malý a kompaktný ventil, séria 210 zvyčajne postačuje. Pre vyššie požiadavky na prietok vzduchu sa odporúča séria 310. Pre veľké pneumatické systémy alebo aplikácie s vysokou spotrebou vzduchu je preferovanou voľbou séria 410.

Všetky tri série poskytujú rovnakú prevádzkovú funkciu; Hlavným rozdielom je veľkosť ventilu a prietoková kapacita.
