PG Reduktorová spojka s priamym zasúvaním do trubice

Model:PG6-4

Môžete si byť istí, že si v našej továrni kúpite PG Reducer Union Straight Push In Tube Fitting a my vám ponúkneme tie najlepšie popredajné služby a včasné doručenie.

Brand:
OLK
Type:
Reducer Union Straight
Color:
Black,White,Blue

Odoslať dopyt

Hodnotenie: 5.0

(Počet hodnotení: 1)

Popis produktu

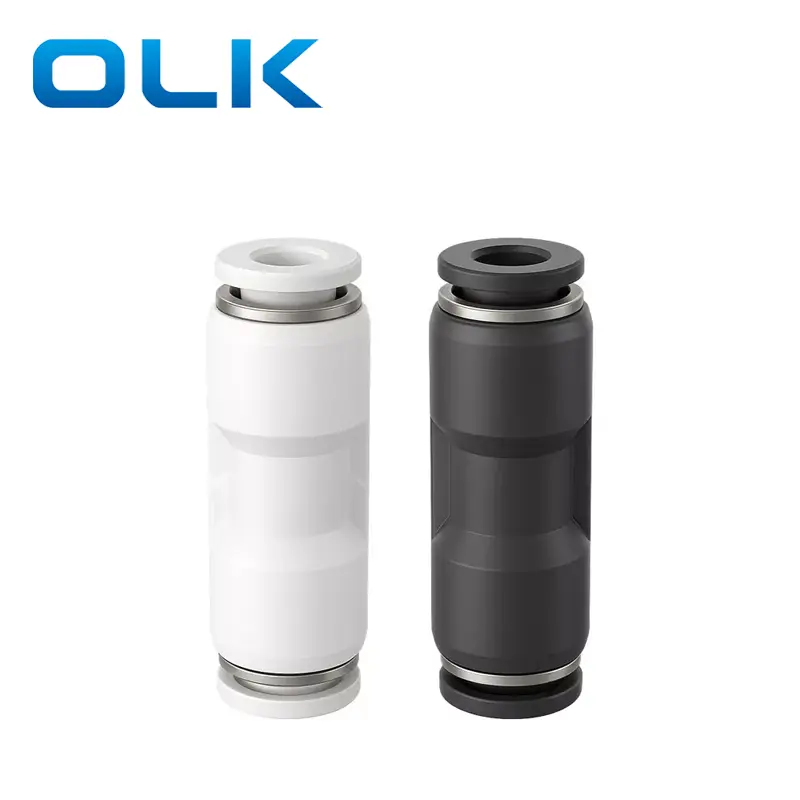

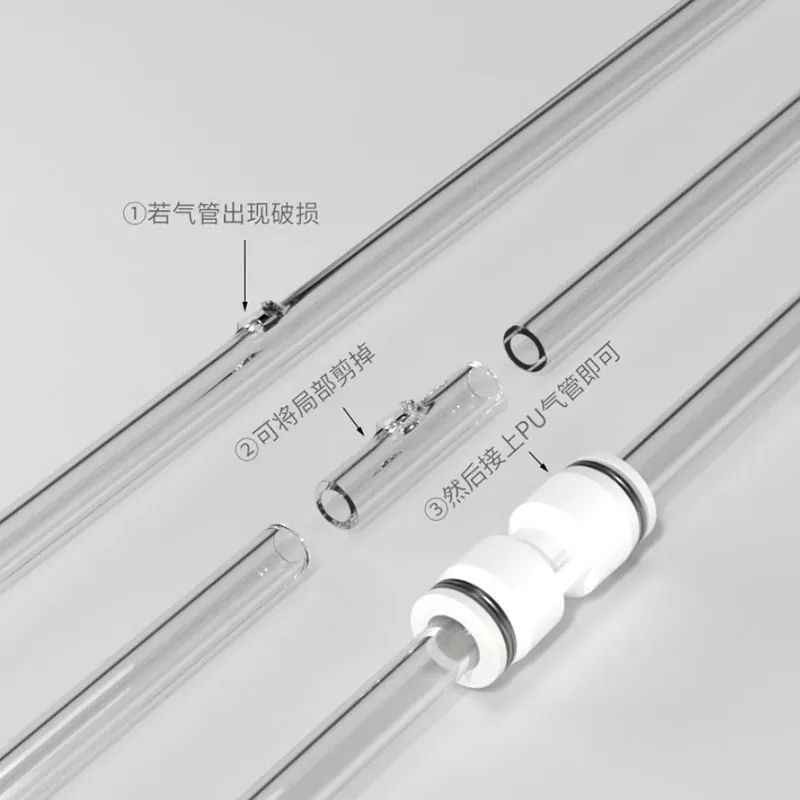

PG Reducer Union Straight Push In Tube Fitting značky OLK sa používa na pripojenie vzduchových trubíc s rôznymi priemermi, napríklad 6 mm až 4 mm. Je vhodný do stiesnených priestorov alebo keď je potrebný prechod veľkosti.

Konektor je dostupný v troch farbách: modrá, biela a čierna.

Objednávací kód
PG	8	--	01
Model	Veľkosť trubice (metrická)		Veľkosť trubice (metrická)
Kovanie série PG	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PG Reducer Union Rovná Push In Tube Fiting Všeobecné základné parametre

Tekutina	Vzduch/voda (podmienené)/vákuum
Prevádzkový tlak	0-1,0 MPa
Vákuový tlak	-100 kPa (10 torr)
Prevádzková teplota	-10-60 ℃
Materiál	NYLON (PA), Polyuretán (PU)

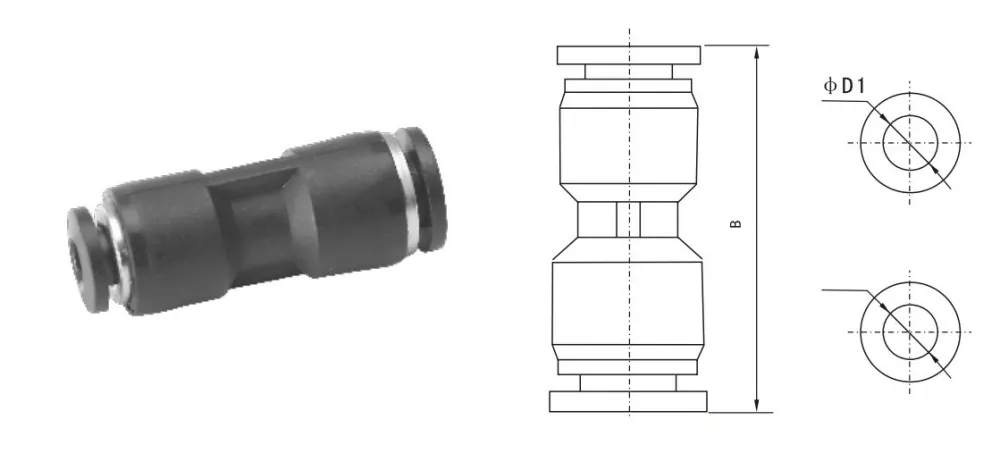

PG Redukčná spojka Rovná zasúvací tvarovka Obrysové parametre rozmerov

Inch Tube Fitting	MetricTube Fiting	φD1	φD2	B
PG1/4-5-32	PG6-4	6	4	35
PG5/16-1/4	PG8-6	8	6	35.5
PG3/8-5/16	PG10-8	10	8	38
PG1/2-13/8	PG12-10	12	10	47
	PG16-12	12	12	47.5
PG2/6-5/32	PG8-4	8	4	47.5
PG3/8-1/4	PG8-4	10	6	67
PG1/2-5/16	PG12-8	12	8	67

Referencia na konverziu veľkosti bežného imperiálneho vlákna
Imperiálna veľkosť	Pribl. Metrické (mm)	Konverzný vzorec
1/8	3,2 mm	1÷8×25,4=3,175
32.5	3,97 mm	5÷32×25,4=3,97
1/4	6,35 mm	1÷4×25,4=6,35
16.5	7,94 mm	5÷16×25,4=7,94
3/8	9,53 mm	3÷8×25,4=9,53
1/2	12,7 mm	1÷2×25,4=12,7
