PEG reduktor Tee Union montáž

Nasleduje úvod do vybavenia REG Redercer Tee Union, Olk dúfam, že vám pomôže lepšie porozumieť prispôsobeniu únie spoločnosti Redercer Tee TEE. Vitajte nových a starých zákazníkov, aby s nami naďalej spolupracovali, aby vytvorili lepšiu budúcnosť!

Odoslať dopyt

Popis produktu

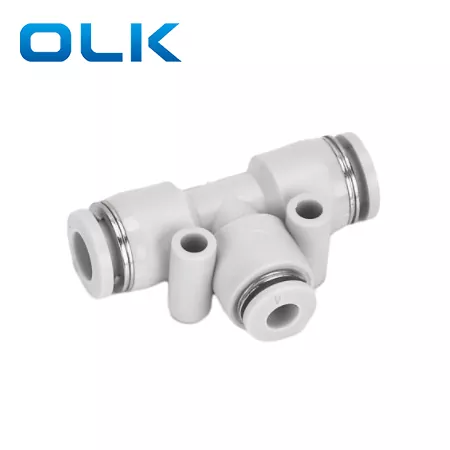

Séria PEG je reduktorom TEE Union, s D1 väčším ako D2, navrhnutým na spájanie hlavných a vetvových rúr s rôznymi priemermi. THEPEG RECRESER TEE UNION SITTING sa dodáva s malým montážnym otvorom pre ľahkú a bezpečnú inštaláciu na zariadenia alebo panely, čím sa ukladá inštalačný priestor.

Kľúčové funkcie priliehajúceho na odbory Peg Redermer:

D1 ＞ D2, vhodné pre rôzne pripojenia veľkosti potrubia

Vstavaný malý montážny otvor na rýchle upevnenie

Jednoduchý dizajn push-in a vyťahovania pre rýchlu inštaláciu

Široko používané v pneumatických systémoch a automatizačných zariadeniach

Kolík	8	-	6
Model	Veľkosť trubice (metrika)		Veľkosť trubice (metrika)
PEG Series Maling	4: 4 mm		4: 4 mm
	6: 6 mm		6: 6 mm
	8: 8 mm		8: 8 mm
	10: 10 mm		10: 10 mm
	12: 12 mm		12: 12 mm
	14: 14 mm		14: 14 mm
	16: 16 mm		16: 16 mm

PEG reduktor Tee Union Tatering Všeobecné základné parametre

Tekutý	Vzduch/voda (podmienené)/vákuum
Prevádzkový tlak	0-1.0MPA
Vákuový tlak	-100 kpa (10 torr)
Prevádzková teplota	-10-60 ℃
Materiál	Nylon (PA), polyuretán (PU)

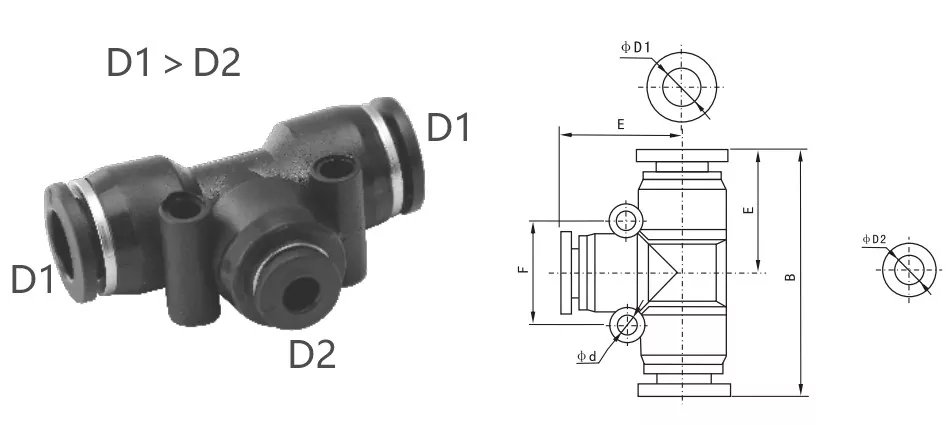

PEG reduktor Tee Union Moneting Outline Dimension Parametre

Búrka	Metrická trubica	ϕd1	ϕd2	B (mm)	E (mm)	F (mm)	ϕd (mm)
Pen1/4-5/32	Pen6-4	6	4	41.2	20	14.9	3.5
Pen5/16-1/4	Pen8-6	8	6	45	18	22.8	4.5
Pen3/8-5/16	Pen10-8	10	8	51	24	19.8	4.5
Pen1/2-3/8	Pen12-10	12	10	59	28	24.5	5
Pen16-12	Pen16-12	16	12	69	34	32.2	4
Pen5/16-5/32	Pen8-4	8	4	46	18	20	4.5
Pen3/8-1/4	Pen10-6	10	6	57	26.8	23.8	4
Pen1/2-5/16	Pen12-8	12	8	59	27.8	27.6	5

Časté otázky:

Čo sa líši pri montáži PE a pripevňovania kolíkov?

PE montáž (Rovnaké odpalisko): Všetky tri trubice majú rovnaký vonkajší priemer, ktorý je vhodný na spojenie troch pneumatických skúmaviek rovnakej veľkosti.

PEG pripevnenie (Únia reduktora tričiek): Dve bočné trubice sú väčšie ako stredová trubica určená na spojenie rôznych veľkostí trubíc.
