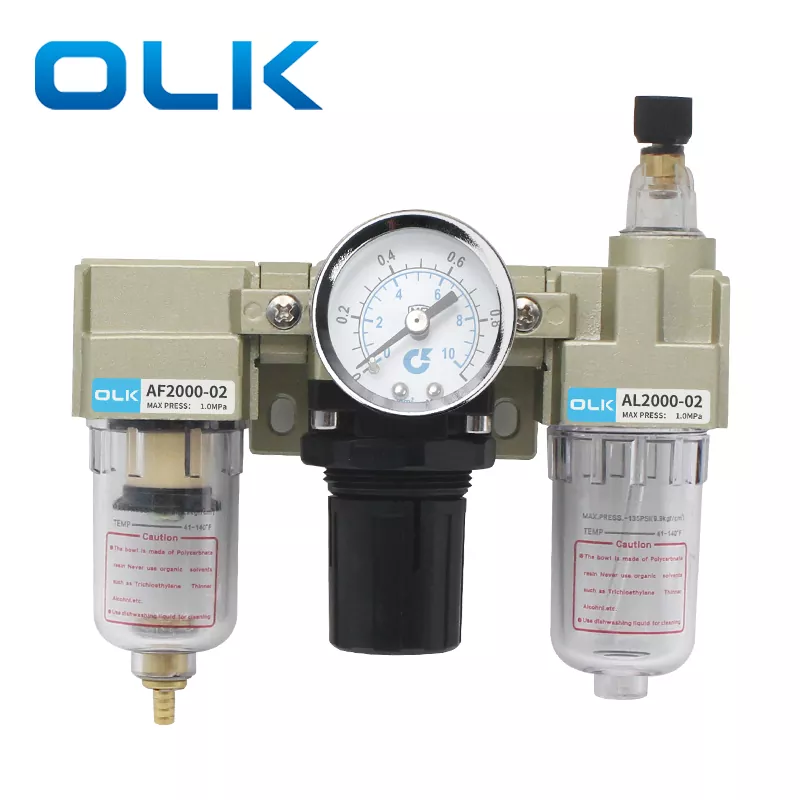

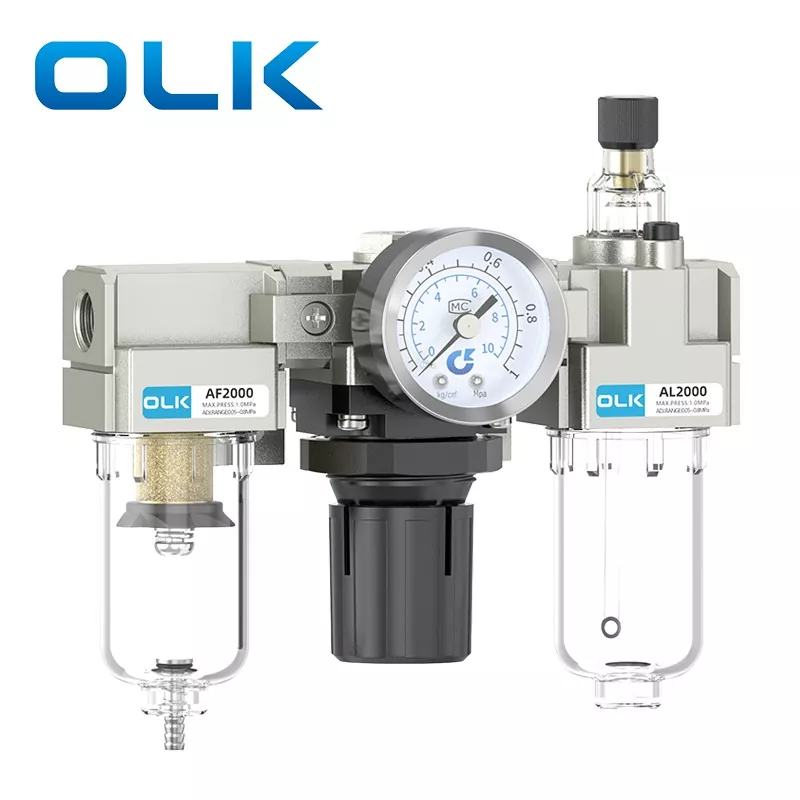

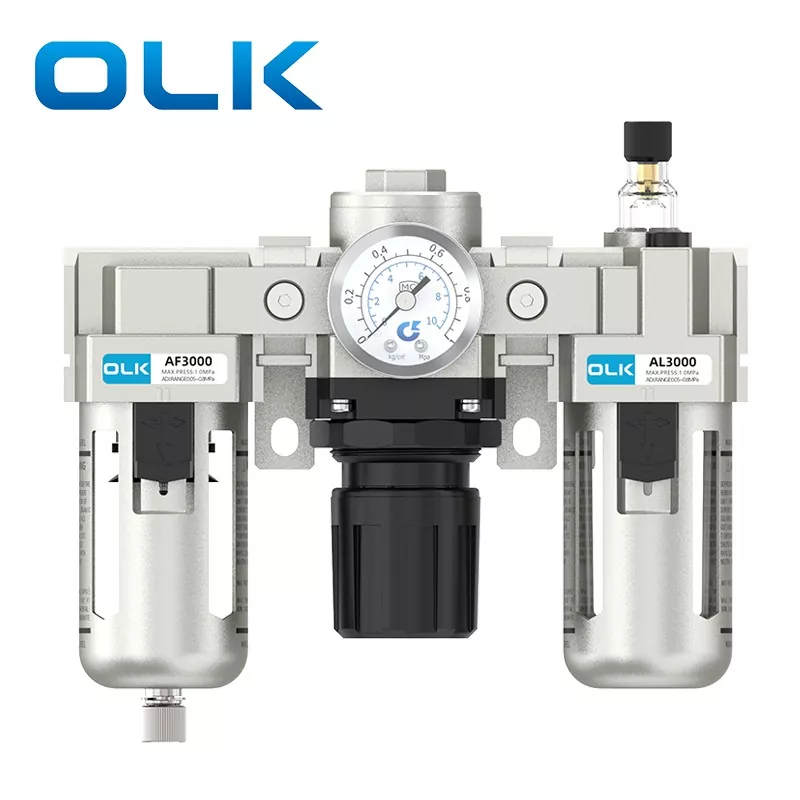

Jednotka SMC typu AC FRL

Jednotka SMC typu AC FRL (Filter-Regulator-Lubricator) je základný pneumatický komponent, ktorý integruje filtráciu zdroja vzduchu, redukciu a reguláciu tlaku a úpravu mazania. Poskytuje čistý, stabilný a mazaný stlačený vzduch pre pneumatické systémy, čím predlžuje životnosť pneumatických komponentov a zvyšuje stabilitu systému. Jednotka FRL OLK AC série pôsobí ako nevyhnutný „strážca“ moderných pneumatických systémov.

Odoslať dopyt

Popis produktu

Vlastnosti a dizajn jednotky AC FRL typu SMC:

Samosvorné nastavenie: Obsahuje tlakový samosvorný mechanizmus. Po nastavení požadovaného tlaku jednoducho zatlačte gombík nadol, aby ste ho zaistili. Tým sa zabráni zmene nastaveného tlaku v dôsledku vonkajších vibrácií alebo náhodného kontaktu.

Všestranné odvodnenie: Dostupné vo variantoch s manuálnym aj automatickým vypúšťaním, aby vyhovovali rôznym prevádzkovým podmienkam. Priehľadná miska umožňuje jednoduché sledovanie hladiny vody.

Vysoko presný tlakomer: Vybavený vysoko presným tlakomerom pre jasné, presné odčítanie a monitorovanie tlaku v systéme v reálnom čase.

Upozornenie na jednotku AC FRL typu SMC:

Skontrolujte smer prúdenia: Pred inštaláciou skontrolujte smer prúdenia vzduchu! Na vrchu tela ventilu sú značky smeru prúdenia (šípky alebo IN/OUT). Pri inštalácii prísne dodržiavajte tieto indikátory. Opačná inštalácia spôsobí poruchu alebo únik.

Pravidelná údržba: Pravidelne kontrolujte hladinu vody v nádobe a vypustite ju, ak používate ručný typ vypúšťania. Doplňte mazací olej, keď je nízky (odporúča sa turbínový olej ISO VG32).

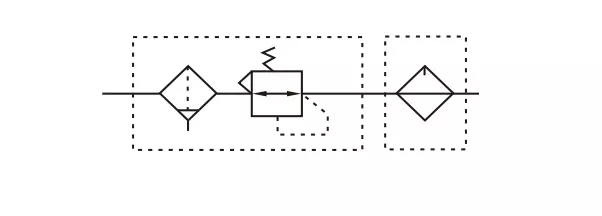

SMC Typ AC FRL Symbol jednotky:

Objednávací kód
AC	2000	-	02	-	D
Kód série	Veľkosť škrupiny		Veľkosť portu:		Spôsob vypúšťania
AC: Jednotka SMC typu AC FRL	1000		M5:M5		Prázdne: Manuálne vypúšťanie
	2000		02:1/4		A: Diferenčný tlakový odtok
	3000		3:3/8		D: Automatické vypúšťanie
	4000		04:1/2
	5000		06:3/4
			10:1

Dôkazný tlak	1,5 Mpa (15,3 kgf/cm³)
Max.pracovný tlak	1,0 MPa (10,2 kgf/cm³)
Teplota prostredia a kvapaliny	5-60 ℃
Otvor filtra	5 μm
Olej	ISOVG32
Materiály pohárov	PC
Hrnčeková kapucňa	AC1000-2000 (BEZ) AC3000-5000 (S)
Rozsah regulácie tlaku	AC1000: 0,05-0,7 Mpa (0,51-7,1 kgf/cm³） AC2000-5000:0,05-0,085 Mpa (0,51-8,7 kgf/cm³）

Séria otvorov na meranie tlaku

	séria 2000	séria 3000	séria 4000	séria 5000
AW	1/8		1/4
AC	1/8		1/4
BR	1/4			-
BFC	1/4			-

Inštalačné kroky pre jednotku SMC Type AC FRL:

Najprv nainštalujte spoje zabalenou PTFE páskou a tlakomerom

2. Postupujte podľa smeru šípky: ľavá strana je prívod vzduchu a pravá strana je výstup vzduchu

3. Pripojte vzduchové hadičky k príslušným armatúram na oboch koncoch

4. Zdvihnite maticu nastavenia tlaku nahor a otáčajte ňou, aby ste regulovali tlak; otáčaním v smere hodinových ručičiek prúdenie vzduchu zvyšuje, otáčaním proti smeru hodinových ručičiek prúdenie vzduchu znižuje

5. Nastavte požadovaný tlak vzduchu, potom stlačte nastavovaciu maticu smerom nadol, aby sa vzduch zablokoval

6. Ak je potrebné palivo, uvoľnite skrutku na olejni

7. Nalejte olej na údržbu pneumatického alebo turbínového oleja do prívodu oleja (uistite sa, že pneumatický olej nepresahuje rysku hladiny oleja vyznačenú na miske)

8. Po naplnení pneumatického oleja dotiahnite maticu imbusovým kľúčom

9. Otáčaním nastavte prívod oleja: v smere hodinových ručičiek sa prietok oleja zvyšuje, proti smeru hodinových ručičiek ho znižuje

Typ odtoku	Pracovný princíp	Aplikačné prostredie	Výhody	Nevýhody
Manuálne vypúšťanie	Voda nahromadená v nádobe filtra sa vypúšťa ručným otáčaním alebo stlačením vypúšťacieho ventilu v pravidelných intervaloch. Či je drenáž dokončená, závisí výlučne od ručnej obsluhy.	Jednoduché systémy alebo aplikácie so zriedkavými požiadavkami na odvodnenie.	Jednoduchá konštrukcia, nízka poruchovosť, nevyžaduje sa žiadna ďalšia údržba.	Spolieha sa na manuálnu obsluhu; ľahko zabudnúť na odvodnenie. Nadmerná akumulácia vody môže ovplyvniť výkon filtrácie.
Diferenčný tlakový odtok	Využíva rozdiel tlakov pred a za filtrom. Keď sa hromadenie kondenzátu zvýši a tlakový rozdiel dosiahne prednastavenú hodnotu, odtok sa automaticky otvorí. Keď sa tlakový rozdiel vráti do normálu, opäť sa zatvorí. Funguje iba pri tlaku a prietoku vzduchu.	Prostredia so stabilným prívodom vzduchu a jednoduchými prevádzkovými podmienkami, kde ručná obsluha nie je vhodná.	Nevyžaduje sa napájanie. Automatické vypúšťanie, spoľahlivejšie ako manuálne vypúšťanie.	Vyžaduje stabilný tlak vzduchu. Výkon odtoku je obmedzený počas dlhých odstávok alebo keď nie je žiadny tlakový rozdiel.
Automatické vypúšťanie	Používa plavákový mechanizmus alebo časovač. Keď kondenzát dosiahne určitú úroveň, odtok sa automaticky otvorí	Automatizované výrobné linky a systémy s vysokými požiadavkami na kvalitu stlačeného vzduchu.	Najvčasnejší a najstabilnejší drenážny výkon.	Relatívne vyššie náklady.

AFQ:

Prečo sa nazýva AC FRL?

AF (vzduchový filter) + AR (tlakový regulačný ventil) + AL (maznica olejovej hmly) = trojitá jednotka striedavého prúdu

Odporúčaný spôsob pripojenia

Vzduchový kompresor -- Procesor zdroja vzduchu -- Ovládací prvok -- Akčný člen

Čo mám robiť, ak sa ochranný kryt plastového pohára často ľahko zlomí?

Niektorí zákazníci sa často stretávajú s tým, že plastové kelímky nepraskajú kvôli tlaku, ale kvôli materiálu. Plastové poháre nie sú odolné voči určitému prostrediu, vďaka čomu sú kovové poháre lepšou alternatívou v špecifických podmienkach

Ako predĺžiť životnosť valcov solenoidových ventilov?

Použitie filtra môže odstrániť vlhkosť a nečistoty zo vzduchu, čím sa účinne zníži poškodenie piestov a tesniacich krúžkov trením. Na pridávanie turbínového oleja je možné použiť maznicu, ktorá je potom unášaná vzduchom na mazanie piestu valca a tesniacich krúžkov. Regulátor tlaku dokáže upraviť tlak nasávaného vzduchu, čím sa ešte viac zlepší efektivita práce

Z akého materiálu je vyrobený filtračný prvok pre OLK?

OLK používa medené filtračné prvky s presnosťou filtrácie 25μm, zatiaľ čo bežné vláknové filtračné prvky majú presnosť iba 5μm. Vysoko presné filtračné prvky dokážu účinne odstraňovať nečistoty a vlhkosť z plynu, čím zabezpečujú, že výstupný vzduch je suchý a bez nečistôt
