K23 Séria K34 Manuálny rotačný ventil 4-cestný

Model:K34R8

Vitajte vo veľkoobchodnom alebo prispôsobenom ručnom rotačnom ventile série K23 K34 4-cestný z našej továrne kedykoľvek. Poskytneme vám továrenské zľavnené ceny našich produktov. OLK je K23 K34 ručný otočný ventil 4-cestný výrobcovia a dodávatelia v Číne.

Odoslať dopyt

Popis produktu

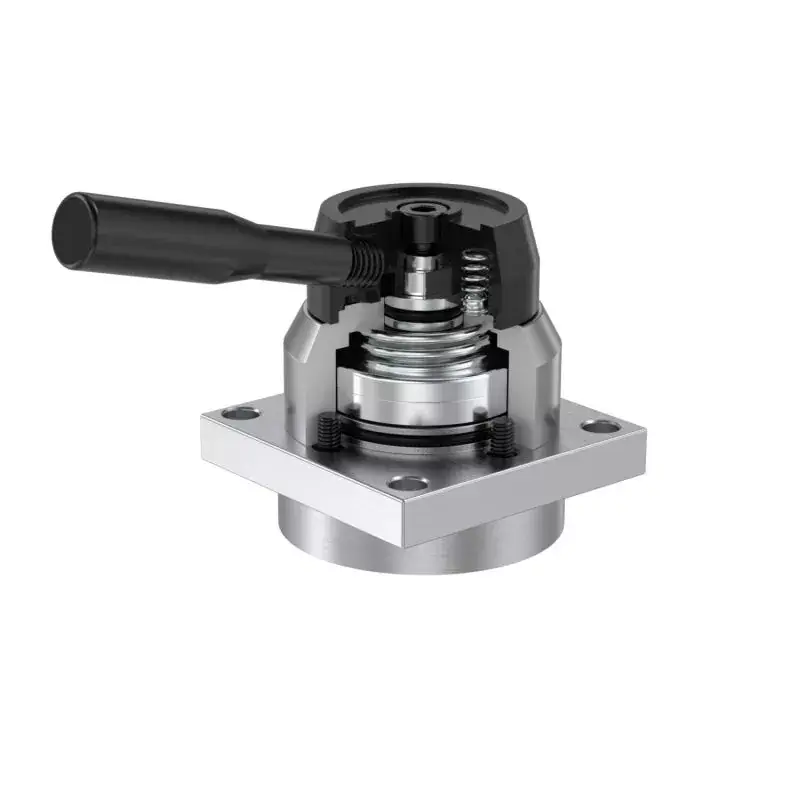

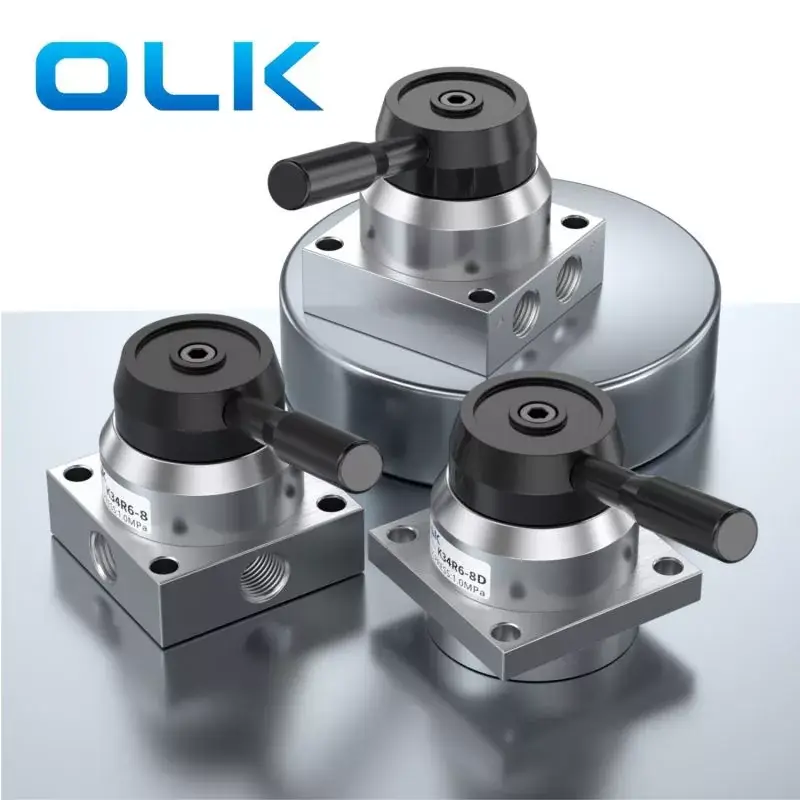

Ouleikai (OLK) vyrába 2-polohové 4-cestné a 3-polohové 4-cestné ručné rotačné ventily K34/priamočinné smerové ventily na ovládanie valcov. Sú vybavené telesami ventilov z hliníkovej zliatiny, ktoré sú odolné voči korózii a korózii. Tieto vysoko pevné telesá ventilov môžu pracovať nepretržite 48 hodín. Presné závitové porty ventilov K34 sa dodávajú s odnímateľnou rukoväťou a spodná časť má montážne otvory pre ľahšiu inštaláciu.

SYMBOL:

Objednávací kód:
K	34	R6	-	8	L
Model:	kód	funkcia:		Veľkosť portu:	Inštalácia:
K: Ručný ručný otočný ventil série K	24:2 poloha 4 smery	R6: Ručné ovládanie		8:G1/4	RUČNÉ ovládanie
	34:3 poloha 4 smery				L: Dvojitý otvor na opačných stranách
					A: Tri otvory v spodnej časti
					D: Štyri otvory na spodnej strane

K23 K34 manuálny otočný 4-cestný ventil Všeobecné parametre

Model	SERIJA 300: 15-G1/2	SERIJA 300: 15-G1/2	K24R8-L8D	K34R8-L8D	K24R8-L8S	K34R8-L8S
Pracovné médium	Vzduch (filtrujte cez filtračné sito viac ako 40 μm)
Akčný režim	RUČNÉ ovládanie
Veľkosť portu	Vstup=Výstup=PT1/4
Rozsah tlaku	0,15-0,8MPa (21-114psi)
pozícia	2/4 Port	3/4 Port	2/4 Port	3/4 Port	2/4 Port	3/4 Port
Pracovný tlak	'-10-60 ℃
Dôkazný tlak	1,5 MPa (215 psi)

OLK Pneumatické ručné rotačné ventily – porovnanie 5 modelov
Fotografia
VŠETKY Model	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
pozícia	2 Poloha 4 Spôsob	3 Pozícia 4 Spôsob	3 Pozícia 4 Spôsob	3 Pozícia 4 Spôsob	3 Pozícia 4 Spôsob
	3 Pozícia 4 Spôsob
Veľkosť portu	RC1/8,1/4,3/8,1/2,3/4	Безрастворительные и механохимические методы:	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4

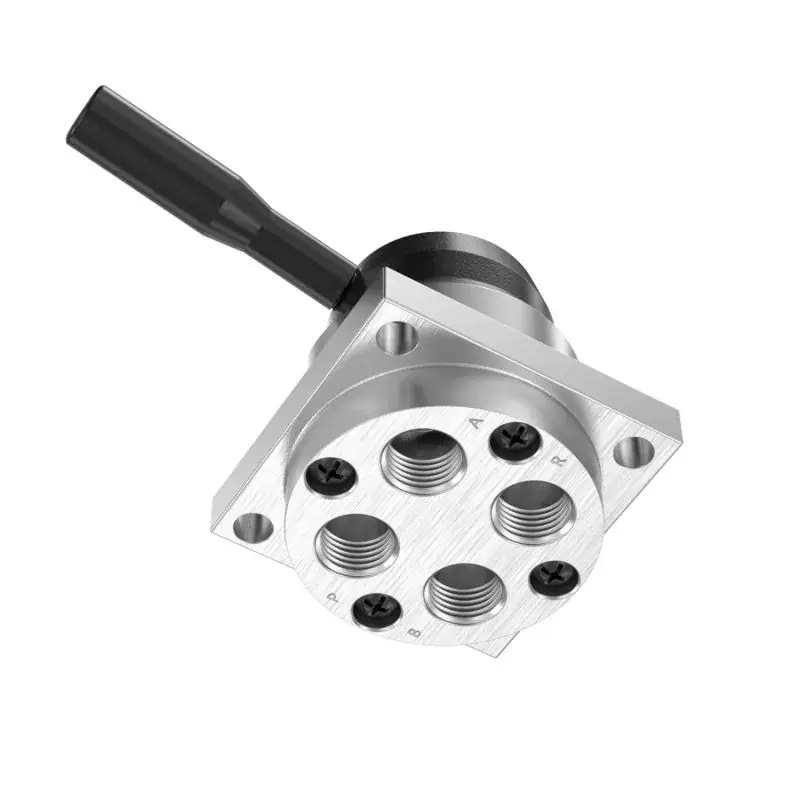

Vlastnosti produktu	Montáž na panel	A: Štvoruholníkové rozhranie B: obojstranné rozhranie, s útlmom zvuku v spodnej časti			Prázdny: Jeden otvor na jednej strane L: Dva otvory na opačných stranách; D: Štyri otvory na dne;

Rukoväť	Odnímateľná rukoväť	Odnímateľná rukoväť	Odnímateľná rukoväť	Neodnímateľné / plastové rukoväte	L: Dvojitý otvor na opačných stranách

Rozmery základne	Séria 200: 62 mm Séria 300: 74 mm Séria 400: 94 mm	61,3 mm	74 mm	74 mm	55 mm

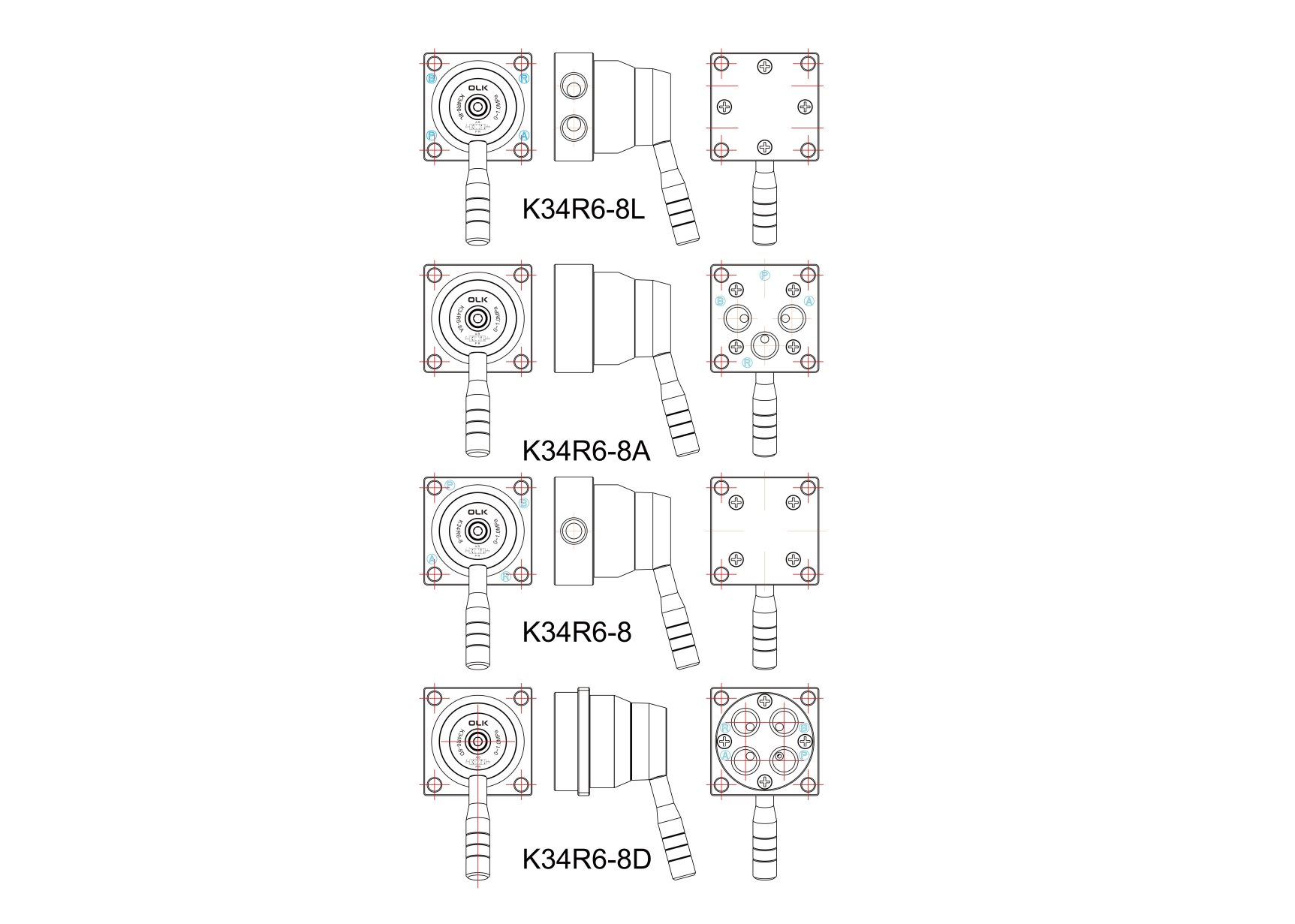

		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

K23 Séria K34 Manuálny otočný ventil 4-cestný objednací kód

Uhol preklopenia	105°
Spotreba energie	≤ 80 W (pohotovostný režim ≤ 0,5 W)
Zaťaženie	45-65 kg
Farba	Biela s vysokým leskom
Výška zdvihu	65-85 cm (možno vybaviť druhým zdvihom)
Vzdialenosť diaľkového ovládača	50 metrov (otvorený priestor)

K23 Séria K34 Manuálny otočný 4-cestný ventil Všeobecné parametre

Model	K34R6-8
Pracovné médium	Vzduch (filtrujte cez filtračné sito viac ako 40 μm)
Akčný režim	RUČNÉ ovládanie
Veľkosť portu	Vstup=Výstup=PT1/4
Rozsah tlaku	0,15-0,8MPa (21-114psi)
pozícia	3 poloha 4 cesta
Pracovný tlak	'-10-60 ℃
Dôkazný tlak	1,5 MPa (215 psi)
