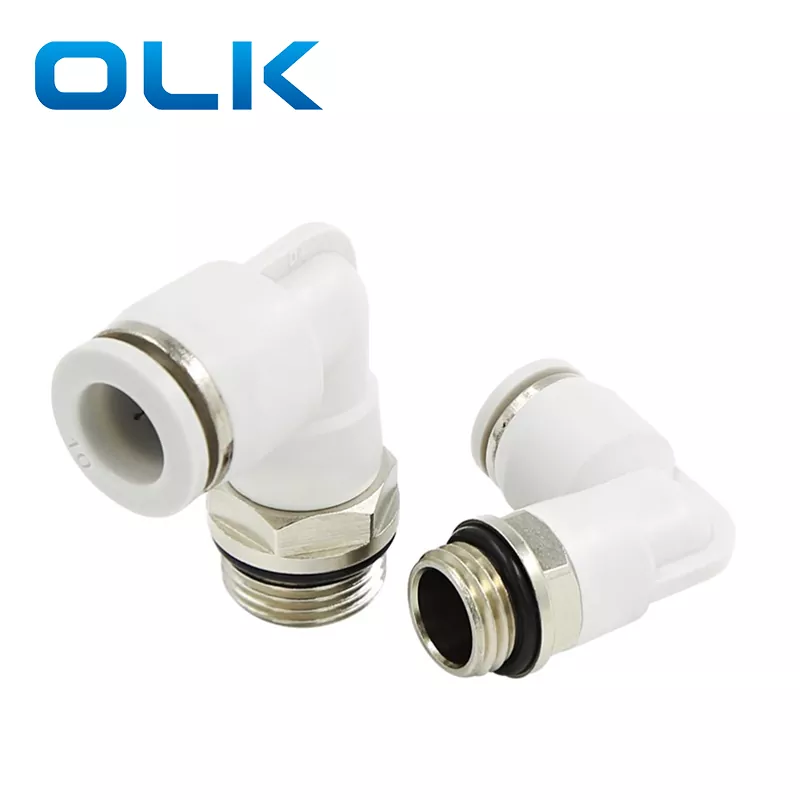

PL-G samec Elbow Push In Tube Fitting
  • PL-G samec Elbow Push In Tube FittingPL-G samec Elbow Push In Tube Fitting
  • PL-G samec Elbow Push In Tube FittingPL-G samec Elbow Push In Tube Fitting

PL-G samec Elbow Push In Tube Fitting

Model:PL6-02G
Ako profesionálny výrobca PL-G samčích lakťových tvaroviek si môžete byť istí, že si kúpite PL-G samčie lakťové tvarovky Push In Tube Fitting v našej továrni a OLK vám ponúkne tie najlepšie popredajné služby a včasné doručenie.
  • Brand:

    OLK
  • Type:

    L Type Elbow BSPP Male Thread (G Thread)
  • Color:

    Black,White,Blue

PL-G samec koleno Push In Tube Fitting je 90-stupňová kolenová spojka a G závit ideálny na použitie v stiesnených priestoroch alebo tam, kde sa vyžaduje presmerovanie hadičiek. Vybavené tesniacimi krúžkami, aby sa zabránilo úniku vzduchu alebo tekutiny.

Vlastnosti produktu: Kompaktná konštrukcia, vhodná pre malé priestory; Konštrukcia riadenia v pravom uhle, vhodná pre tracheálne vedenie

Objednávací kód

PL

8

--

G01

Model

Veľkosť trubice (metrická)



Typ závitu (55° rovný rúrkový závit)



4:4 mm



01:G1/8



6:6 mm



02:G1/4



8:8 mm



03:G3/8



10:10 mm



04:G1/2



12:12 mm







14:14 mm







16:16 mm







Tekutina

Vzduch/voda (podmienené)/vákuum

Prevádzkový tlak

0-1,0 MPa

Vákuový tlak

-100 kPa (10 torr)

Prevádzková teplota

-10-60 ℃

Materiál

NYLON (PA), Polyuretán (PU)

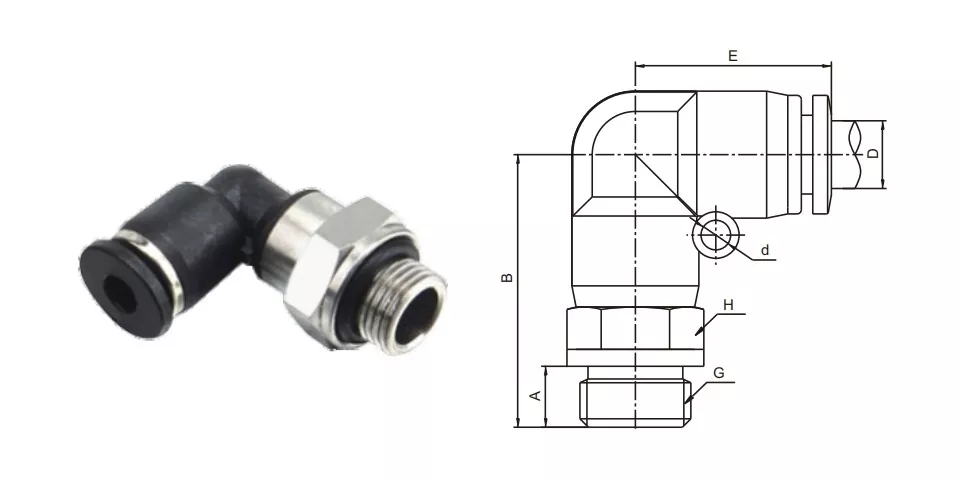

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

G1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

G1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

G1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

G1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

G1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

G1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

G1/2

12

31

27.4

24

4.5

PL12-G02

12

G1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

G1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

G1/2

12

45

34

24

4



Meno/typ

Popis štruktúry rozhrania

PC lakeť

Rúrkový spoj je ohnutý v uhle 90° a druhý koniec má vnútorný závit

PL lakeť

Jeden koniec je zasunutý a druhý koniec má vonkajší závit 90°

PV lakeť

Oba konce sú trubicového typu s ohybom 90°



Časté otázky:

Z akého materiálu je vyrobený konektor PL?

meď

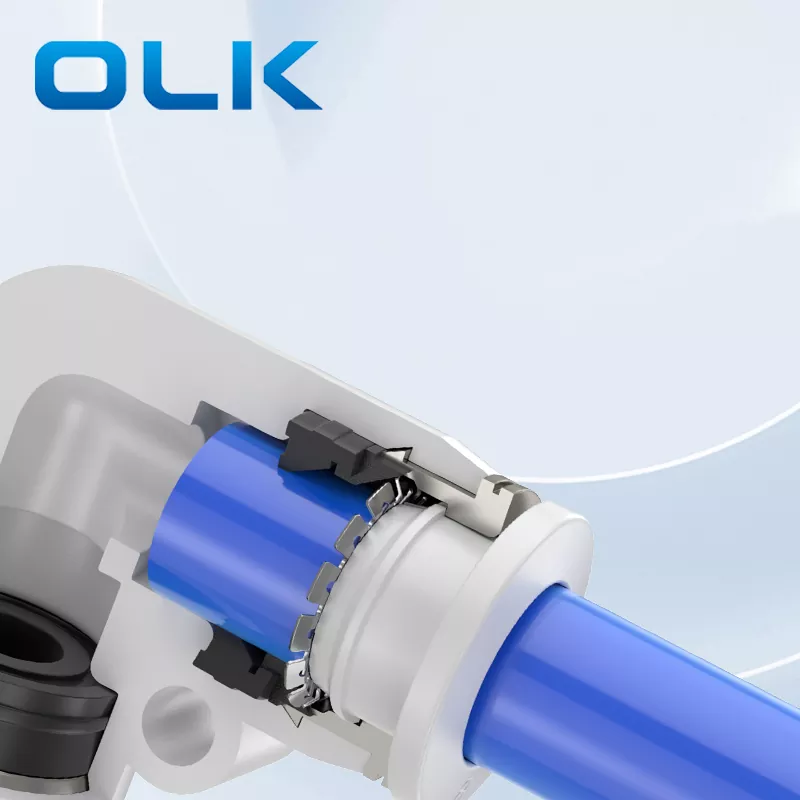

Ako sa nazývajú diely spojovacej rúrkovej armatúry?

Vnútorná štruktúra rýchlopripojovacej rúrky: Uvoľnenie, sada kariet zo zliatiny zinku, pružina zámku, puzdro zámku, tesniaci krúžok spony, plasty vysokej pevnosti


O aký typ PL závitu ide?

Je to metrický závit, M predstavuje.


Čo znamená „koleno“ v pneumatickej montáži?

Kolenová armatúra: Pneumatická armatúra, ktorá umožňuje rúre meniť smer, zvyčajne pod uhlom 90 stupňov.
