Py Union Y Push in Tub

Ako profesionálna výroba Py Union Y Push In Tubs Monterting Manufaction si môžete byť istí, že si kúpite Py Union Y Push in Tub Vating z našej továrne a OLK vám ponúkne najlepšiu službu po predaji a včasné doručenie.

Odoslať dopyt

Hodnotenie: 5.0

(Počet hodnotení: 1)

Popis produktu

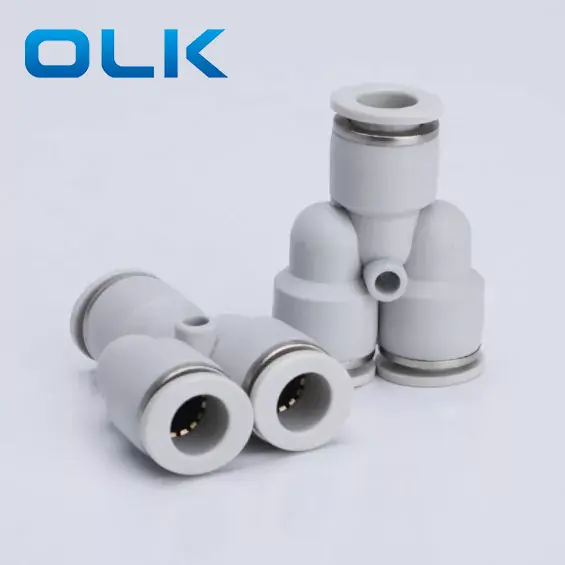

PYN UNION Y PLAČKA V TRUBE VAROVANIE je tvarovanie v tvare y, ktoré sa používa na rozdelenie alebo kombinovanie prúdenia vzduchu v pneumatických systémoch.

Spojuje tri skúmavky rovnakého vonkajšieho priemeru a ponúka bezpečné a vzduchotesné pripojenie vo všetkých smeroch.

Pych	8
Model	Veľkosť trubice (metrika)
PYS SERIES	4: 4 mm
	6: 6 mm
	8: 8 mm
	10: 10 mm
	12: 12 mm
	14: 14 mm
	16: 16 mm

Py Union y Push in Tubne Fitting Všeobecné základné parametre

Tekutý	Vzduch/voda (podmienené)/vákuum
Prevádzkový tlak	0-1.0MPA
Vákuový tlak	-100 kpa (10 torr)
Prevádzková teplota	-10-60 ℃
Materiál	Nylon (PA), polyuretán (PU)

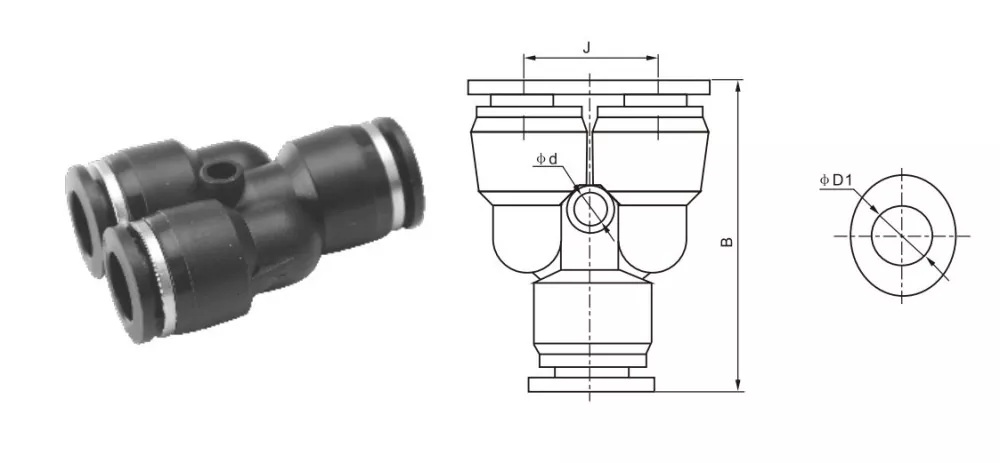

Py Union y Push in Tubne Fitting Outline Dimension Parametre

Kŕmenie trubice	Metrictube	φd	B	J	φd
PY5/32	PY-4	4	38	11.6	2.5
PY1/4	PY-6	6	39	13.3	3.5
PY5/16	PY-8	8	42.5	15.5	4.5
PY3/8	PY-10	10	48	38.5	4.5
PY1/2	PY-12	12	54	21.5	4

Bežná referencia konverzie veľkosti cisárskeho vlákna
Cisárska veľkosť	Približne Metrika (mm)	Konverzia
1/8	3,2 mm	1 ÷ 8 × 25,4 = 3,175
5/32	3,97 mm	5 ÷ 32 × 25,4 = 3,97
1/4	6,35 mm	1 ÷ 4 × 25,4 = 6,35
5/16	7,94 mm	5 ÷ 16 × 25,4 = 7,94
3/8	9,53 mm	3 ÷ 8 × 25,4 = 9,53
1/2	12,7 mm	1 ÷ 2 × 25,4 = 12,7
